新增13寸TFT彩屏，可玩性更高，酷态科15号超级电能柱Ultra拆解

前言

酷态科新推出了一款15号超级电能柱Ultra，这款充电宝型号为PB200U，总输出功率为210W，内置电池容量为20000mAh。充电宝具备2C1A接口，两个USB-C接口均支持输入和输出，其中单口最大输入功率为140W，双口同时输入功率可达165W。

输出方面，USB-C1接口支持140W PD3.1快充，USB-C2接口支持65W PD快充，USB-A口支持33W快充，并支持UFCS快充。相比同为内置8节18650电池的15号电能柱SE，15号超级电能柱Ultra不仅在输入输出功率方面大幅提升，还新增了1.3寸TFT彩屏。

新增的液晶屏幕可以进行电量显示，总输入功率和输出功率显示，各个接口的电压和电流显示，还带来了更多的可操作性，以及接口功能控制。充电宝内部采用一体化铝合金均热板，加强散热能力，降低温升。下面充电头网就带来这款充电宝的拆解，一起看看内部的设计和用料。

酷态科15号超级电能柱Ultra外观

包装盒整体为黑色基调，正面印有产品名称15号超级电能柱Ultra、产品外观、210W、20000mAh字样。

背面印有产品手持场景，信息参数和商家信息。

包装盒上参数特写，下面到产品实物环节再详细介绍。

包装内含酷态科15号超级电能柱Ultra、6A数据线以及使用说明书，充电宝外套防尘塑料袋保护。

附带数据线是C to C线，两端外壳磨砂方便插拔，末端设有抗弯折网尾保护。同时两端外壳分别设计有CUKTECH品牌和6A字样。

实测数据线长度约为102cm。

另外使用ChargerLAB POWER-Z KM003C测得数据线带有E-Marker芯片，电力传输能力为50V5A，支持USB PD3.1标准下的最高48V5A 240W快充。

酷态科15号超级电能柱Ultra采用长条柱状造型设计，使用PC防火材质外壳，外壳喷涂银灰色金属漆。正面设有黑色亚克力面板，下方印有“CUKTECH 15 ULTRA”字样。

机身正面设有隐藏屏幕，在屏幕下方设有按键。

TFT彩屏显示充电宝剩余电量，CUKTECH 15 ULTRA字样，还支持各个接口的电压、电流、功率以及总的输入/输出功率显示。

机身底部印有CUKTECH 15 ULTRA字样。

机身一侧印有CUKTECH品牌和充电宝详细参数信息。

产品参数特写

产品名称：CUKTECH 酷态科15号超级电能柱Ultra

产品型号：PB200U

输入参数：

Type-C1：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A

Type-C2：5V3A、9V3A、12V3A、15V3A、20V3.25A

Type-C1+Type-C2：20V5A+20V3.25A 165W MAX

输出参数：210W MAX

多口：5V4A、9V9A、12V6A、15V6A、20V9A

OUT1（Type-C1）：5V3A、9V3A、12V3A、15V3A、20V5A、5-20V6A、28V5A

140W MAX

OUT2（Type-C2）：5V3A、9V3A、12V3A、15V3A、20V3.25A、5-11V5A、5-20V4.5A

90W MAX

OUT3（USB-A1）：5V3A、9V3A、5-11V3A 33W MAX

电池能量（额定/典型）：70.56Wh/72Wh 14.4V 4900mAh/5000mAh

额定容量：12000mAh（5V4A）

电池种类：锂离子电池

制造商：南京酷态科技术有限公司

机身背面为黑色塑料外壳设计，表面做了Y字母的纹理设计，为用户带来舒适的持握手感。

背面左上角印有70.56Wh/72Wh电池能量参数、可上飞机标识、右侧为产品序列号和二维码。

机身顶部配备2C1A三个USB接口，接口旁印有标识以及输入输出提示。

输出侧面板印有CUKTECH 20000mAh Ultra字样。

充电宝底部印有15 ULTRA 字样。

实测酷态科15号超级电能柱Ultra机身长度约为152.04mm。

机身宽度约为44.45mm。

机身厚度约为57.28mm。

充电宝拿在手上的大小直观感受。

另外测得充电宝重量约为590.3g。

使用KM003C测得Type-C1口支持PD3.1、PPS、QC5、DCP充电协议。

PDO报文显示Type-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及5-11V5A、5-20V3A两组PPS快充档位。

测得Type-C2口支持PD3.0、PPS、QC5、DCP充电协议。

PDO报文显示Type-C2口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-11V5A、5-20V4.5A两组PPS快充档位。

USB-A口支持UFCS、QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

测得UFCS快充具备5-11V3A一组电压档位。

使用两个充电器同时为充电宝充电，表显充电功率约为163W。

充电宝屏幕激活狂暴模式专属UI，显示充电功率为158.1W。

酷态科15号超级电能柱Ultra拆解

看完了酷态科15号超级电能柱的外观和测试，下面就进行拆解，一起看看内部的做工和用料。

首先沿外壳接缝撬开后盖，后盖通过卡扣和胶水固定。

后盖内部与电池之间粘贴双面胶固定。

电池组之间打胶固定，并粘贴高温胶带。

在内部为PCBA模块，通过螺丝固定。

拧下固定螺丝，取出内部PCBA模块与电池组。

壳体内部粘贴石墨铜箔导热贴。

PCBA模块使用螺丝固定在铝合金散热板上。

屏幕通过排线和连接器连接，并粘贴高温胶带绝缘。

USB-C2接口采用小板连接，通过螺丝固定。

在电池组侧面粘贴绝缘麦拉片。

另一侧也粘贴绝缘麦拉片。

撕下电池两侧粘贴的绝缘麦拉片。

在电池组一侧粘贴两颗热敏电阻检测温度，打胶固定并粘贴高温胶带加固。

PCBA模块通过螺丝固定。

拧下固定螺丝，拆下上层PCBA模块，在内部设有铝合金均热板，对应电感和电容位置开孔。

PCBA模块背面设有导热垫，并通过排针连接到下层的PCBA模块。

铝合金均热板通过螺丝固定到底层塑料支架上。

拧下固定螺丝，拆下铝合金均热板。

铝合金均热板对应屏幕部分设有凹陷设计，对应电感和电容位置开孔。

另一面对应元器件位置镂空，右侧对应电池组正负极位置设有橡胶垫绝缘。

下层的PCBA模块粘贴导热垫，接触铝合金均热板散热。

电池组正负极通过点焊连接。

NTC热敏电阻通过焊接连接。

侧面设有电池分体电压采集线。

拆下排针连接的USB-C2接口小板。

断开PCBA模块与电池组的连接，分离电池组和PCBA模块。

在PCBA模块背面也粘贴导热垫加强散热。

电池组焊接连接分体电压采样线，焊点粘贴高温胶带绝缘。

在塑料框架上标注了导线颜色。

另一端为红色导线，焊点扎实饱满。

从塑料框架中取出电池。

电池来自EVE亿纬锂能，型号INR18650/25P，容量为2.5Ah，额定电压为3.6V，充电限制电压为4.2V，电池支持6A充电电流和30A放电电流。电池组采用4串2并连接，共8节电池组成20000mAh容量。

电池组一侧为正负极，采用镍片点焊连接，电池正极粘贴青稞纸绝缘。

电池组尾部也采用镍片连接。

电池组内部通过镍片点焊串联。

底部PCBA模块一览，左侧为电池输入端，焊接电流取样电阻和电池保护管，底部焊接同步升降压开关管，右侧焊接滤波固态电容，上方焊接磁环电感。右侧焊接USB-A接口的降压电路，以及对应接口的VBUS开关管。

另一面焊接电池保护芯片，同步升降压控制器，两颗用于USB-C接口的协议芯片和USB-A接口的协议芯片。

电池保护芯片来自创芯微，型号CM1341-DAT，是一款专用于4串锂/铁/钠电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置，采用TSSOP16封装。

芯片外置的电池均衡开关管和均衡电阻特写。

电池保护管来自AOS万国半导体，型号AON6512，NMOS，耐压30V，导阻1.4mΩ，采用DFN5*6封装，两颗对向串联。左侧设有两颗3mΩ电流取样电阻并联，用于检测电池组电流。

万国半导体 AON6512 资料信息。

用于USB-C接口的同步升降压控制器来自南芯科技，型号SC8815A，是一颗高效双向同步升降压控制器，支持1-6节电池充电，支持36V工作电压。芯片支持完整的锂电池充电管理，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制。

SC8815A内置10位ADC，具备充电状态指示，支持自动适配器插入和负载插入检测，具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。芯片采用QFN32封装，适用于PD快充移动电源，USB-C集线器，工业电源应用。

南芯科技 SC8815A 资料信息。

同步升降压开关管来自AOS万国半导体，型号AONS66406，NMOS，耐压40V，导阻5mΩ，采用DFN5*6封装。两颗用于电池端。

万国半导体 AONS66406 资料信息。

另外两颗开关管型号相同，用于USB-C端。

同步升降压电感采用磁环绕制，三线并绕，外套热缩管绝缘。

用于检测输出电流的放大器来自3PEAK思瑞浦，丝印9A2，型号TP199A2，支持36V输入电压，采用SC70封装。

输出滤波电容来自KOAS东佳，为VR系列固态电容，规格为35V100μF。

另一颗滤波电容规格相同。

USB-C1接口VBUS开关管来自LRC乐山无线电，丝印AP，型号S-LPB8413DT0AG，PMOS，耐压-40V，导阻12mΩ，采用DFN3333-8A封装，两颗对向串联。

USB-A口采用南芯科技SC8101同步降压转换器进行降压输出，SC8101是一颗支持5V到32V宽电压范围输入，输出电流可达5A的高效率同步降压DC-DC转换器，输出电压可调。同时，它还提供高精度的输出电流限制，当输出达到设定电流极限时，进入恒流模式。芯片内部集成开关管，外围元件精简，采用19pin QFN封装。

南芯科技 SC8101 详细资料。

充电头网了解到，南芯科技SC8101此前已被安克PowerHouse II 400户外电源、努比亚迈飞磁吸车载无线充电器、安克磁吸式双项无线充电器、华为P40手机保护壳、小米二合一充电器等产品采用。此外，南芯科技的快充芯片被广泛应用于移动电源、充电器、车充等领域，并获得数十款产品采用。

2.2μH合金电感用于USB-A接口降压输出。

USB-C1接口的协议芯片来自ABOV现代单片机，型号A94P829KUN，是一颗支持PD3.1的协议芯片，支持两个USB-C接口和一个USB-A接口。芯片内置8051内核，快充协议支持广泛，采用32QFN封装。

两个USB-C接口协议芯片型号相同。

用于USB-A接口的协议芯片来自南芯科技，型号SC2153A，是一颗支持PD和DP/DM快充协议的控制器，内部集成反馈环路，支持最新的Type-C和PD3.0标准，支持UFCS融合快充，同时还支持使用DP/DM接口的专有快充协议，适用于各类适配器应用。

SC2153A内部集成了32位高性能MCU内核，集成24kB单次编程存储器和2kB RAM。该控制器针对各类快充协议集成了USB PD物理层、Type-C检测、DP/DM快充协议物理层，VCONN供电。芯片支持丰富全面的保护功能，采用QFN-16封装。

南芯科技 SC2153A 资料信息。

USB-C2接口VBUS开关管采用重庆万国CQY4423P，PMOS，耐压-30V，导阻6mΩ，采用DFN3*3EP封装。

两颗8205B双NMOS管用于USB-A接口VBUS控制。

排针连接的小板设有同步升降压控制器和同步升降压电路，以及为MCU供电的降压电路。

另一面焊接MCU和屏幕接口。

用于USB-C2接口的同步升降压控制器采用南芯科技SC8815A。

同步升降压MOS管来自AOS万国半导体，型号AON6354，NMOS，耐压30V，导阻2.75mΩ，采用DFN5*6封装，为电池端半桥。

万国半导体 AON6354 资料信息。

对应输出端半桥的同步升降压MOS管型号相同。

电感采用磁环绕制，三线并绕，外套热缩管绝缘。

主控MCU来自沁恒，型号CH32V303RCT6，是基于32位RISC-V指令集及架构设计的工业级通用增强型MCU，内置64K SRAM和256K Flash，主频为144MHz，具备I2C，I2S，SPI，USART，SDIO，CAN控制器等接口，用于屏幕显示和功能控制，采用LQFP64M封装。

沁恒 CH32V303 资料信息。

同步降压芯片来自SILERGY矽力杰，丝印Iu，型号SY8301，芯片内部集成开关管，输入电压最高40V，输出电流1A，采用SOT23-6封装，用于将电池组降压为MCU供电。

稳压芯片来自3PEAK思瑞浦，丝印L7J，型号为TPL720F33，最高输入电压6V，输出电压为3.3V，输出电流400mA，采用SOT23-5封装。

升压芯片来自矽力杰，丝印HM，型号SY7302，开关频率为1MHz，内置200mΩ开关管，采用SOT23-6封装。

用于检测输出电流的放大器采用3PEAK思瑞浦TP199A2。

USB-C2母座小板设有滤波电容和TVS二极管。

USB-C2小板背面设有连接排针和TVS二极管，USB-C母座采用过孔焊接固定。

USB-A接口采用过孔焊接固定，内部为白色舌片，USB-C接口为蓝色舌片。

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上酷态科15号超级电能柱Ultra核心器件清单，方便大家查阅。

酷态科15号超级电能柱Ultra内置20000mAh电池，总输出功率为210W。其中USB-C1接口支持140W PD3.1双向充放电，USB-C2接口支持65W PD快充，USB-A口支持33W输出功率。当USB-C1和USB-C2接口同时充电时，输入功率可达165W。机身正面设有液晶屏幕，支持接口电压电流，输入输出功率等参数显示。

充电头网通过拆解了解到，酷态科15号超级电能柱Ultra内置8节18650电池，4串2并连接，使用亿纬锂能18650/25P动力电池。充电宝内置两块PCBA模块，通过插针连接，并设有铝合金均热板和导热垫用于散热。内部设有两路双向同步升降压电路和一路同步降压电路，各个接口为独立设计。

同步升降压电路使用南芯科技SC8815A同步升降压控制器，搭配使用万国半导体MOS管和ABOV协议芯片。降压电路使用南芯科技SC8101同步同步降压转换器，搭配使用SC2153A协议芯片。电池组使用创芯微CM1341电池保护芯片，并配有均衡电路。PCBA模块涂有三防漆保护，电池组采用塑料支架固定，内部结构设计紧凑，用料扎实可靠。

学单片机这么久，还不会计算定时器初值就out了。

在学习单片机的时候，我们发现很多功能都是通过中断来实现的。之前也举过烧水的例子来阐述中断，今天就讲解一下定时器赋初值的方法。8位的定时器最大可计数2的8次方为256，16位的定时器最大可计数2的16次方为65536。由于单片机的定时器是递加式的，所以最大值减去所要定时的值就是初值，举例如下：

最大值为100，我们只需要38，怎么办呢，由于是递加的，我们只需要在62时开始计时就可以了。

以proteus仿真为例简单讲解定时器赋初值

用proteus搭建的电路图如下，晶振为12M，P2.0每10ms翻转一次，即P2.0输出的频率为100HZ。

这里使用16位的定时器，那单片机定时器0的最大计数就是65536.晶振为12M，那单片机的一个机器周期就是1us，定时器 0工作在方式1时最大定时65.536ms。

定时器的定时时间T = （65536-X），单位是us；

定时器初值X = 65536-T；

假设定时时间T=10ms=10000us，

那定时器初值X=65536-10000=55536us，也就是定时器0从55536开始递加到65536就是10ms，所以55536就是定时器的初值，55536转化为十六进制为0Xd8f0,所以定时器的初值为：

TH0 = 0XD8;

THL = 0XF0;

用虚拟示波器抓到的波形如下：

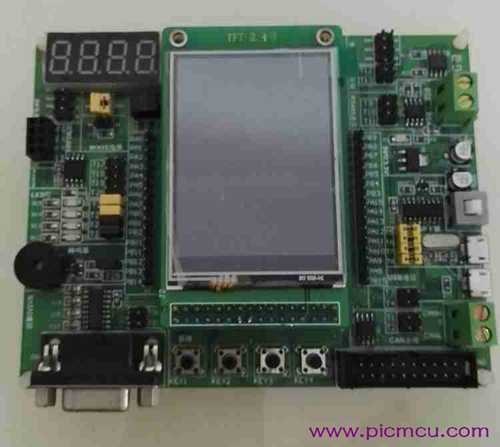

只需要支付硬件成本的STM32单片机学习板正在集资众筹，价格129元，。这款学习板包含了GPIO应用、RS232通讯、RS485通讯、CAN总线通讯、USB通讯、IIC总线、SPI总线、JTAG在线调试、SW在线调试、ISP自动下载、RTC实时时钟、TFT真彩屏应用等丰富的外设资源，详情请加微信号了解。
