详解51系列单片机引脚及功能

51系列单片机有各种封装形式，这里以40引脚双列直插DIP形式的封装来进行介绍，如图1.1所示。其中正电源和地线两根，外置石英振荡器的时钟线两根，4组8位共32个I/O口，中断口线与P3口线复用。

图1.1　8051双列直插式的引脚配置

有些新型的单片机在引脚数量以及功能上都略有区别，但都是基于51系列单片机内核。这里介绍的内容同样适用于新型的单片机。下面介绍51系列单片机的引脚功能，这些是学习单片机程序设计必须要了解和掌握的基础知识。

❑电源引脚：主要负责单片机的供电，有两根引脚。VCC(Pin40)为正电源端，接5.0V电压;GND(Pin20)为接地端。

❑外接晶振或外部振荡器引脚：主要负责为单片机的运行提供时钟振荡器，主要有两根引脚。其中，XTAL1(Pin19)为时钟XTAL1脚，片内振荡电路的输入端;XTAL2(Pin18)为时钟XTAL2脚，片内振荡电路的输出端。

8051单片机的时钟振荡器有两种工作方式。一种是片内时钟振荡方式，在18和19脚外接石英晶体和振荡电容，振荡电容的值一般取10～30pF。另外一种是外部时钟方式，由外部直接提供时钟源。

❑P0口：即P0.0～P0.7(Pin39～Pin32)，输入输出脚，可用于8位并行I/O口或分时复用为地址和数据总线。

P0定义为I/O口时，为准双向I/O口，需外接上拉电阻，在程序中向该端口写入1后，成为高阻抗输入口。P0口作为输出口时，每个引脚可以负载8个TTL。在外扩存储器时，可定义为低8位地址/数据线。

❑P1口：即P1.0～P1.7(Pin1～Pin8)，输入输出脚，8位准双向并行I/O口。P1口内部已经具有上拉电阻，为8位准双向I/O口，能负载4个TTL;在Flash编程和校验时，定义为低8位地址线。

❑P2口：即P2.0～P2.7(Pin21～Pin28)，输入输出脚，8位准双向并行I/O口。P2口内部已经具有上拉电阻，为8位准双向I/O口，能负载4个TTL;当访问外部存储器时，定义为高8位地址线。

❑P3口：即P3.0～P3.7(Pin10～Pin17)，输入输出脚，8位准双向并行I/O口。P3口内部已经具有上拉电阻，为8位准双向I/O口，能负载4个TTL。

P3口每个引脚都具有第二功能。引脚P3.0(RXD)和引脚P3.1(TXD)分别为串行数据的接收和发送端口，用于串行数据传输;引脚P3.2和引脚P3.3为外部中断请求，分别用于

和

的中断输入;引脚P3.4(T0)和引脚P3.5(T1)，分别为定时器/计数器T0和T1的外部计数输入端;引脚P3.6(

)和引脚P3.7(

)用于读写单片机片外RAM存储器，分别是外部数据写选通信号和读选通信号。

❑RST(Pin9)：单片机内部CPU的复位信号输入端。在单片机的振荡器启动后，该引脚置两个机器周期以上高电平，便可以实现复位。

❑

(Pin30)：地址锁存使能端和编程脉冲输入端。

当访问外部程序存储器时，ALE引脚的负跳变将低8位地址打入锁存;而非访问内部程序存储器时，ALE引脚将有一个1/6振荡频率的正脉冲信号，该信号可以用于外部计数或时钟信号。当访问外部数据存储器(执行MOVX类指令)时，ALE引脚会跳过一个脉冲。另外，对8EH单元的特殊功能寄存器的D0位置1，可禁止ALE输出，只有在执行MOVX或MOVC类指令时，ALE才被激活，仍输出锁存有效。在执行片外程序代码时，该设定禁止ALE位无效。

❑

(Pin29)：访问外部程序存储器的读选通信号。

当单片机访问外部程序存储器，读取指令码时，每个机器周期产生2次有效信号，即此脚输出2个负脉冲选通信号;在执行片内程序存储器以及读写外部数据时，不产生

脉冲信号。

❑

(Pin31)：

为访问内部或外部程序存储器选择信号。

当8051 CPU访问外部程序存储器时，则

必须保持低电平;当

保持高电平时，则8051 CPU先从片内0000H单元开始，执行内部程序存储器程序;如果外部还有扩展程序存储器，则8051 CPU在执行完内部程序存储器程序后，自动转向执行外部程序存储器中的程序。

干货 单片机电路设计中的10个难点

单片机是嵌入式系统的核心元件，使用单片机的电路要复杂得多，但在更改和添加新功能时，带有单片机的电路更加容易实现，这也正是电器设备使用单片机的原因。那么在单片机电路的设计中需要注意的难点有哪些？

一、单片机上拉电阻的选择

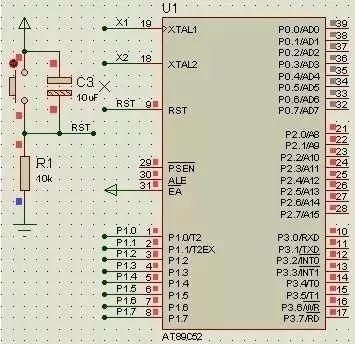

大家可以看到复位电路中电阻R1=10k时RST是高电平 ，而当R1=50时RST为低电平，很明显R1=10k时是错误的，单片机一直处在复位状态时根本无法工作。出现这样的原因是由于RST引脚内含三极管，即便在截止状态时也会有少量截止电流，当R取的非常大时，微弱的截止电流通过就产生了高电平。

二、LED串联电阻的计算问题

通常红色贴片LED：电压1.6V-2.4V，电流2-20mA，在2-5mA亮度有所变化，5mA以上亮度基本无变化。

三、端口出现不够用的情况

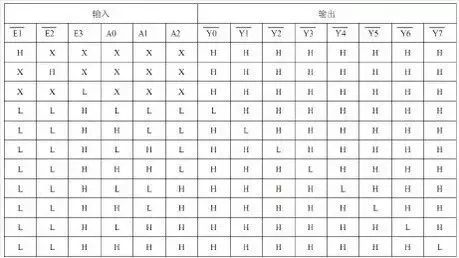

这时可以借助扩展芯片来实现，比如三八译码器74HC138来拓展。

四、滤波电容

滤波电容分为高频滤波电容和低频滤波电容。

1、高频滤波电容一般用104容（0.1uF），目的是短路高频分量，保护器件免受高频干扰。普通的IC（集成）器件的电源与地之间都要加，去除高频干扰（空气静电）。

2、低频滤波电容一般用电解电容（100uF），目的是去除低频纹波，存储一部分能量，稳定电源。大多接在电源接口处，大功率元器件旁边，如：USB借口，步进电机、1602背光显示。耐压值至少高于系统最高电压的2倍。

五、三极管的作用

1、开关作用：

LEDS6为高电平时截止，为低电平时导通。

限流电阻的计算：集电极电流为I，则基极电流为I/100（这里涉及到放大作用，集电极电流是基极的100倍），PN结电压0.7V，R=(5-0.7)/(I/100)

2、放大作用：集电极电流是基极电流的100倍

3、电平转换：

当基极为高电平时，三极管导通，右侧的导线接地为低电平，当基极为低电平时，三极管截止，输出高电平。

六、数码管的相关问题

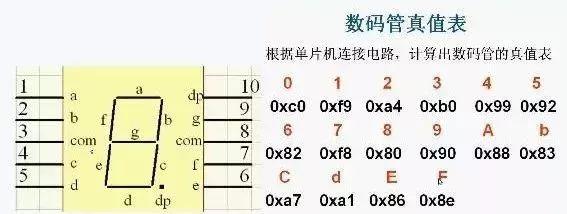

数码管点亮形成的数字由a,b,c,d,e,f,e,dp(小数点）构成，字模及真值表如上图。

七、电流电压驱动问题

由于单片机输出有限，当负载很多的时候需要另外加驱动芯片 ，比如74HC245。

八、上拉电阻

上拉电阻选取原则

1、从节约功耗及芯片灌电流能力考虑应当足够大；电阻大，电流小。2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。3、对于高速电路，过大的上拉电阻可能会导致边沿变平缓。综合考虑：上拉电阻常用值在1K到10K之间选取，下拉同理。

上下拉电阻，上拉就是将不确定的信号通过一个电阻嵌位在高电平，下拉同理。

1、电平转换，提高输出电平参数值。2、OC门必须加上拉电阻才能使用。3、加大普通IO引脚驱动能力。4、悬空引脚上下拉抗干扰。

九、晶振和复位电路

晶振电路

1、晶振选择：根据实际系统需求选择，6M，12M，11.0592M，20M等待。

2、负载电容：对地接2个10到30pF的电容即可，常用20pF。

3、万用表测晶振：直接用红表笔对晶振引脚，黑表笔接GND，测量电压即可。

复位电路

把单片机内部电路设置成为一个确定的状态，所有的寄存器初始化。

51单片机的复位时间大约在2个机械周期左右，具体需要看芯片数据手册。

一般通过复位芯片或者复位电路，具体的阻容参数的计算，通过google查找。

十、按键抖动及消除

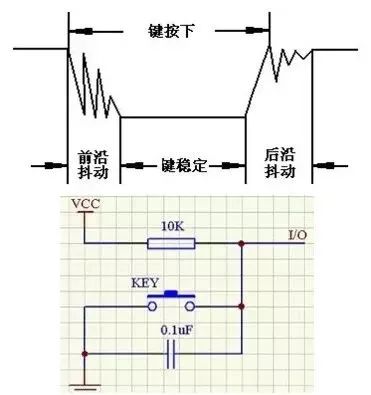

按键也是机械装置，在按下或放开的一瞬间会产生抖动，如下图：

消除方法有两种：软件除抖和硬件除抖，其中硬件除抖是应用了电容对高频信号短路的原理。

软件除抖是检测出键闭合后执行一个延时程序，产生5ms～10ms的延时，让前沿抖动消失后再一次检测键的状态，如果仍保持闭合状态电平，则确认为真正有键按下。
