如何给AVR单片机烧录程序

之前做项目有碰到过因为AVR单片机下载程序出错而导致程序无法正常执行。下面就教各位使用正确的方法来完整的烧录程序到单片机当中。注意此次选用的单片机是非常经典的Atmega328p,该单片机广泛用于各类项目中，同时也是开源平台Arduino的其中一款核心主控。

Arduino Nano

工具材料

USB ISP下载器

Win10/Win7 PC一台

下载软件Progisp

USB ISP

1. 将下载器接入电脑，另一端接入到板子的下载口。请注意，下载器的引脚一定要和板子上的引脚一一对应。

板子ISP接线图

2. 打开PROGISP文件夹，然后双击“progisp.exe”。

Progisp软件

软件界面

3. 芯片选择“ATmega328p”，单击右上侧“调入Flash”。

4. 弹出的对话框中选中已生成的.hex文件,再点击打开。

选中Hex文件

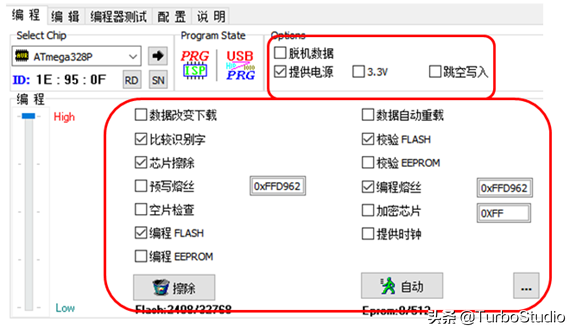

5. 此时下载软件中的编程方框按照下图的方式选择。

下载前设置

6. 接下来单击右下角的方框，会弹出一个新的窗口。

点击设置熔丝位

熔丝位配置选项

7. 按照下图的方式将每个框都勾选正确，然后点击右上角X退出即可。（注意，不同的单片机型号对应的熔丝位配置是不一样的，具体的配置请见具体的数据手册。）

Atmega328P的熔丝位设置

8. 然后点击软件上的“自动”按钮，下方信息框会显示正在上传程序。

烧录进行中

9. 待上传完成，本次程序烧录完成。

从零开始学单片机——STC 芯片烧写

我将用STC芯片和天问的图形化编程做一个单片机入门介绍，整个过程将按照够用就好的原则，尽量做到通俗易懂。

STC 芯片烧写

软件下载请先到http://stcmcudata.com/下载STC-ISP软件

然后解压就可以了，启动程序看情况安装。

（这个压缩包内含常用的烧写器启动程序）

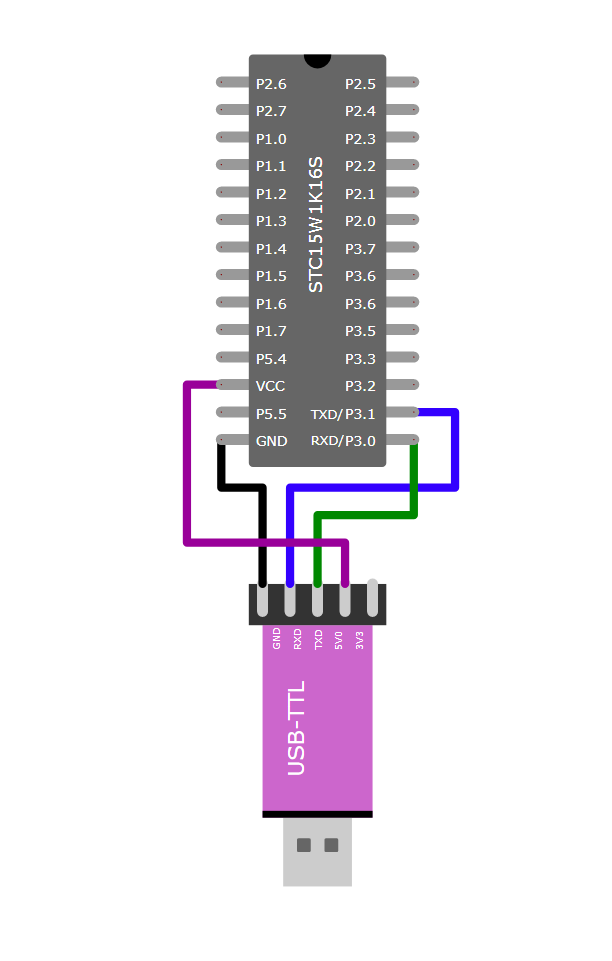

STC烧写电路非常简单，只需要连接电源和串口，连接方式如下图：

注意：不同芯片引脚定义不用，要查下手册。

将烧写器插入电脑，①位置会跳转到对于串口，说明烧写器连接正常；

然后按下②，如果单片机和烧写器连接正确的话，③位置会显示操作成功，并列出单片机型号等数据。

同时④也会切换到对应的芯片型号。

如果说明接线、软件都正常了。

如果你已经编程好程序，就可以点击⑤选择；然后点⑥下载。

下一节将，介绍图形编程简单操作。
