只有8个引脚的单片机，片上资源丰富、性价比高、只有不到一块钱
说起单片机，大家都想到的是引脚数众多，体积较大，如48引脚的LQFP48、100引脚的LQFP100，40引脚的DIP40等。但是在做一些小项目的时候，需求简单功能不复杂，用多引脚单片机比较浪费，这时候该怎么办？有没有一些不需要太多的片上资源、引脚较少、价格便宜的单片机？
1- 8引脚单片机
ST的8引脚单片机

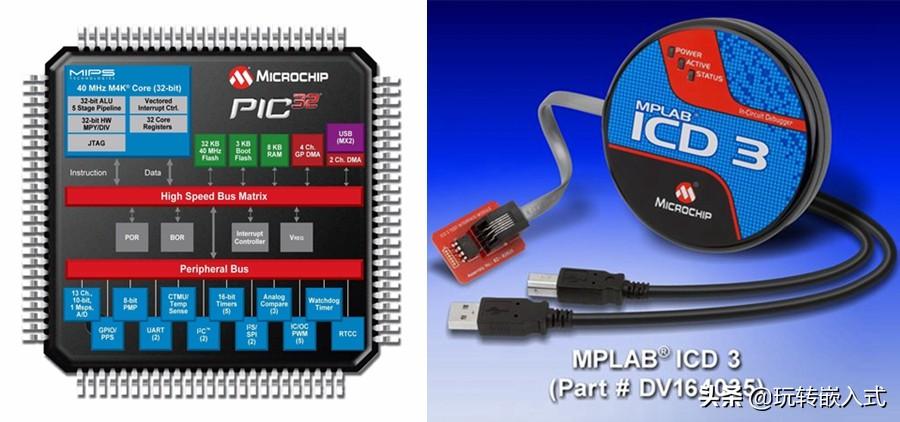

半导体巨头ST就推出了只有8个引脚的单片机。之前提到8引脚的单片机，大家马上就联想到Microchip，该公司推出的8引脚单片机较早。但是PIC系列的单片机编译器众多，不同系列的单片机需要安装不同的编译器，而且下载器不通用，比较昂贵，如ICD3系列市场价在800-1000左右，这就让很多用户望而却步了。
2-多引脚单片机
ST所推出的8引脚单片机为STM8S001，属于STM8S系列，该单片机将以极高的性价比服务于广大用户。全新的 STM8S001 采用小型工业标准的 SOP8 封装，在内核处理速度、系统控制、存储器大小、通信外设及模拟功能方面实现最佳配置与优化。

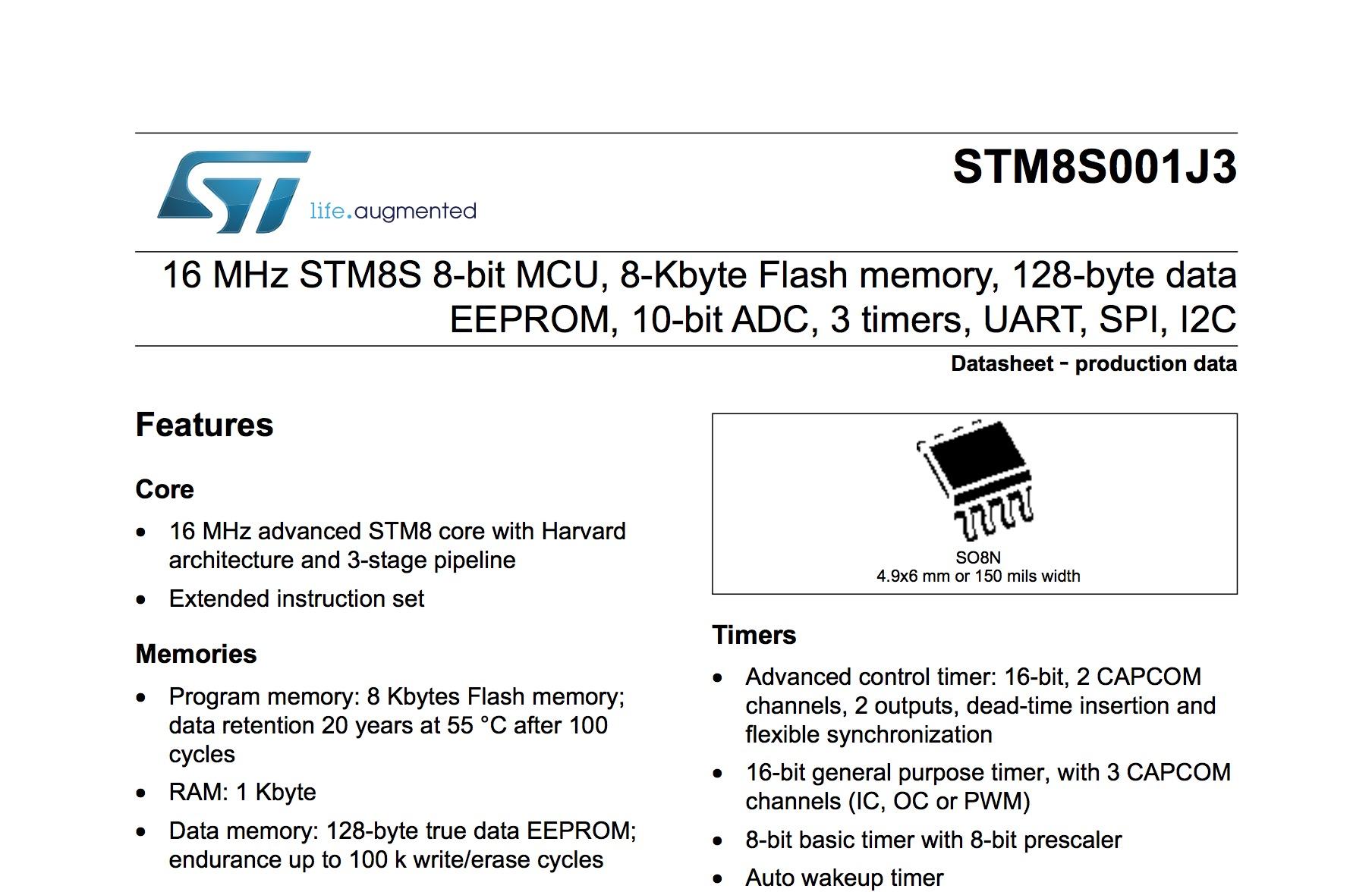

单片机的基本参数和参数
该单片机的基本参数如下：
内核为STM8，主频16MHz，，三级指令流水线，工作电压2.95-5.5V，5个IO口，有两个定时器，有三种低功耗模式：wait，active-halt，halt。
存储空间
具有8KB的Flash, 1KB的RAM, 128字节 EEPROM。
通信接口和片上资源
具有UART, SPI, I2C各一路，3通道10位ADC，具有5个可配置的外部中断，下载接口为SWIM方式。
3-片上资源
单片机最小系统的搭建
单片机的最小系统包括电源电路、晶振电路、下载电路、复位电路等。STM8S001具有三个可选择的时钟源：1)HSE；2)HSI；3)LSI，如果对时钟频率的精度要求不高可以选择内置时钟。下载接口为SWIM单总线方式可以使用STLINK来实现。其最小系统原理图如下图所示。
4-最小系统电路图
编程环境和下载方式介绍
该芯片的内核为STM8，所以可以使用IAR for STM8，该编程环境专门用于STM8系列单片机，界面清爽，易于操作。
5-IAR Workbench
下载工具使用STLINK-V2即可，只需要和单片机连接SWIM和GND即可，连线简单，还可以实现在线仿真，大大提高代码的调试效率。
6-STM8S001电路板
STM8S001是一款性价比极高的单片机，适用于需求简单、功能不复杂的产品开发，批量价格不到1元钱，大大节省了产品成本。
STM8只要164元！8引脚、8位、8K flash、超值！
最近STM32上架了三款廉价的单片机，STM8单片机，而且是8个引脚、8K的FLASH闪存，最重要的是价格还低，非常低!记得去年芯片的价格普遍都长上去了，这种1元+的单片机几乎就此销声匿迹，这不STM8又推出了如此价格低廉的单片机，最低仅需1.64元。

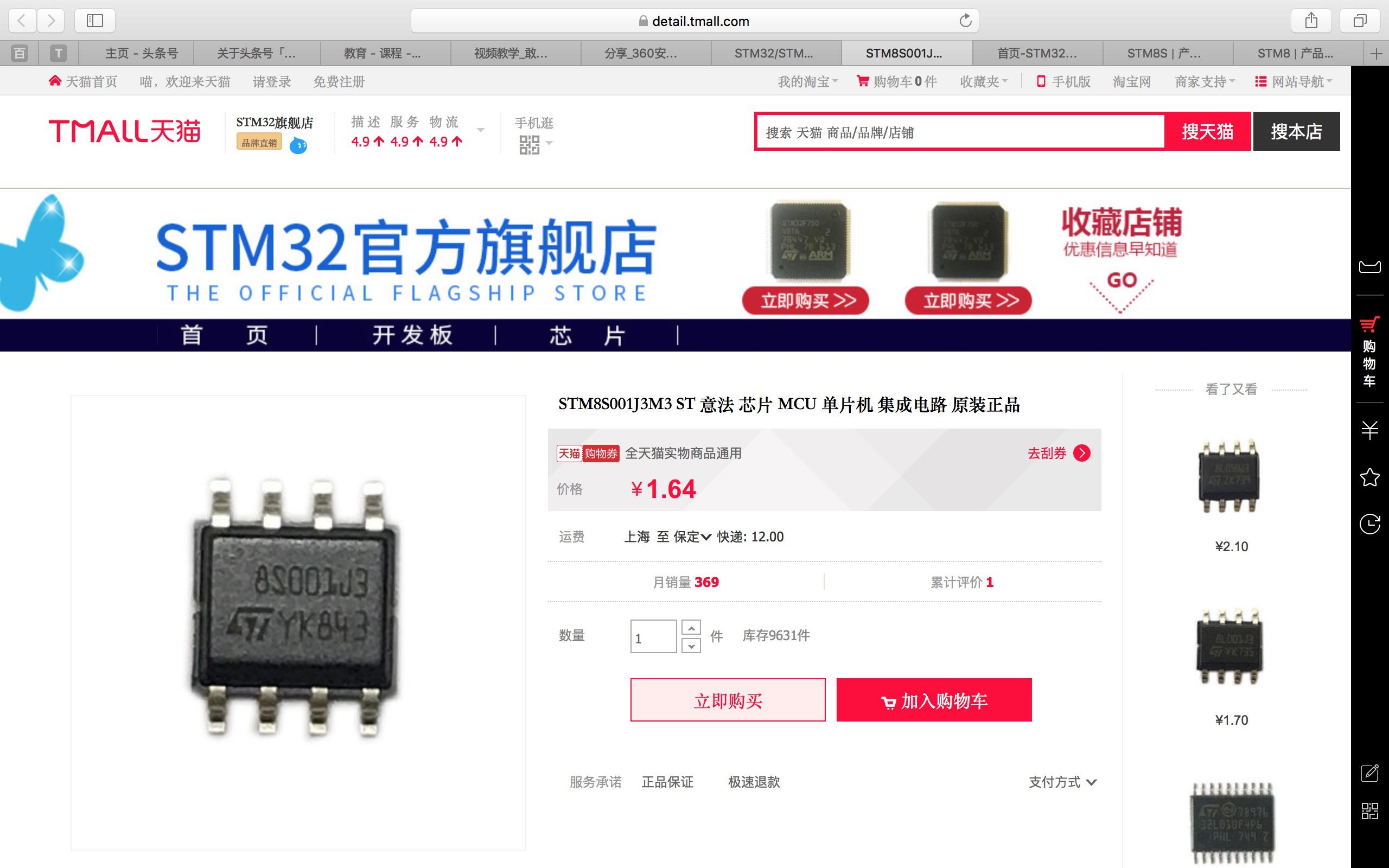

STM8S001J3M3，¥1.64
STM8S001J3M3在STM32的天猫官方旗舰店只要1.64元,不仅仅具备8K的Flash，而且片上还集成了EEPROM。关于它的其它特性请看下方参数：
除了STM8S，同时还有两款同价位的8引脚低功耗单片机
STM8L001J3M3，¥1.70 STM8L050J3M3，¥2.10关于以上两款L型号的单片机就暂且不多做介绍，需要的可以去STM32的官网或者天猫官方旗舰店进行咨询与购买。
