51单片机烧写器(学习板)DIY-被遗忘的“热转印技术”

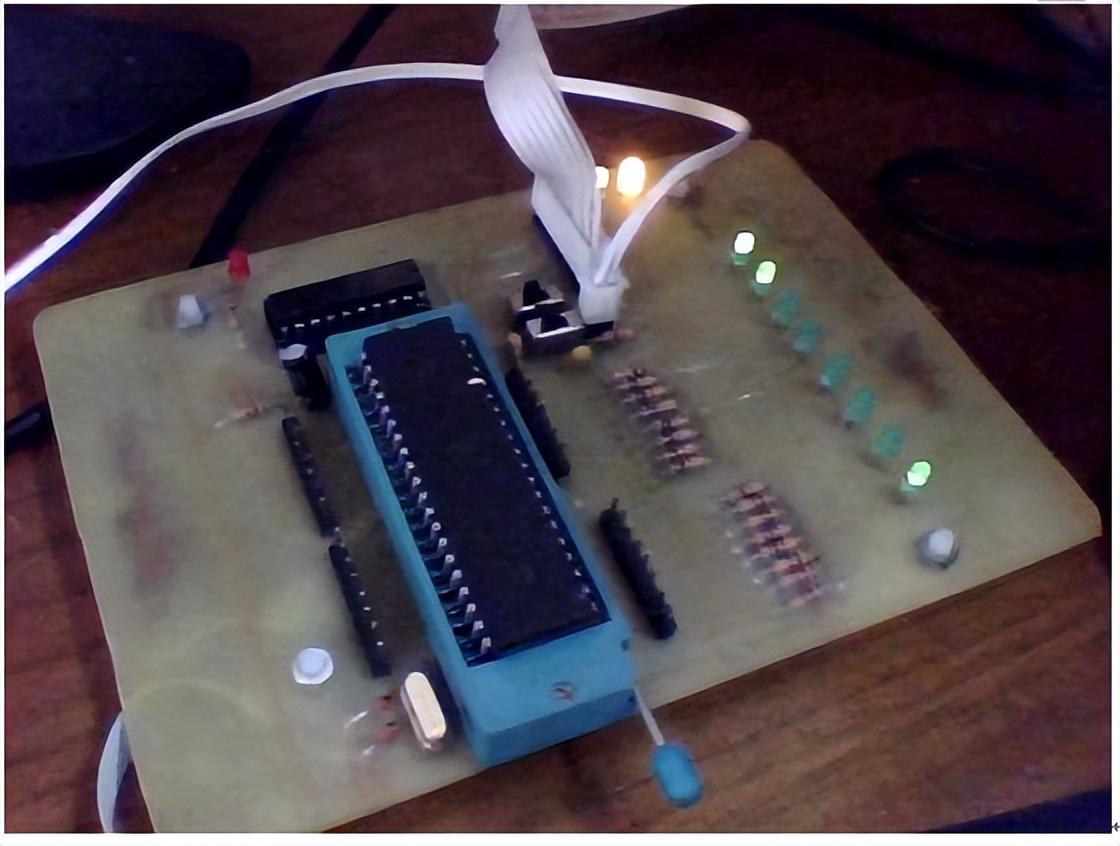

单片机烧录器制作单片机是一门实践性非常强的技术,一味的看书不做实验的话10年估计也是学不会的.下面制作的烧录器是一款具有在线烧录功能的(也就是可以边写改程序边看效果).这对初学者的进步是非常的有好处的.我采用的DIY方法是热转印技术.之前有用万能板做做过,但是烧写成功率稍微差一点.主要是线太凌乱干扰就多.现在做的板烧写成功率100%通过.当然了 ,学单片机重要的是你学会如何编写和应用程序,而不是去研究烧写器的制作.本烧写系统成本不过数十元.花几百块买一个所谓的学习板,个人认为没有必要.整体布局图如下:

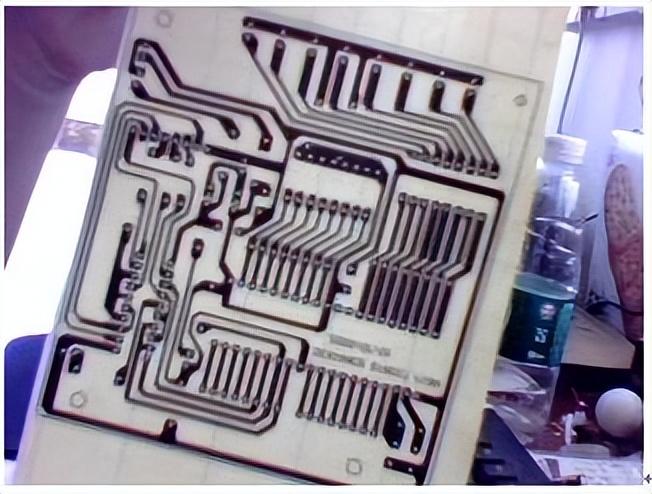

D1为编程状态指示灯,编程过程D1一直亮,程序烧录完毕,D1灭掉.D2为控制芯片IC2的电源指示灯.D3为IC1(CPU)的电源指示灯.K1为IC2的电源开关.K2为IC1(CPU)电源开关.J0为与电脑连接的并口数据线.J1-J4为各个I/O口的扩展线.最右的一排灯是测试程序用的.(其实只其中某一个就够了)现在到制作过程了.1把PCB图打印在热转印纸上

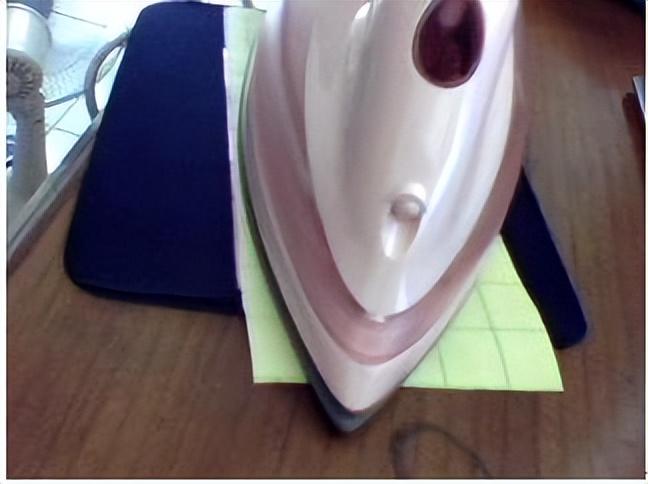

2用熨斗把热转印纸上的图印到附铜板上

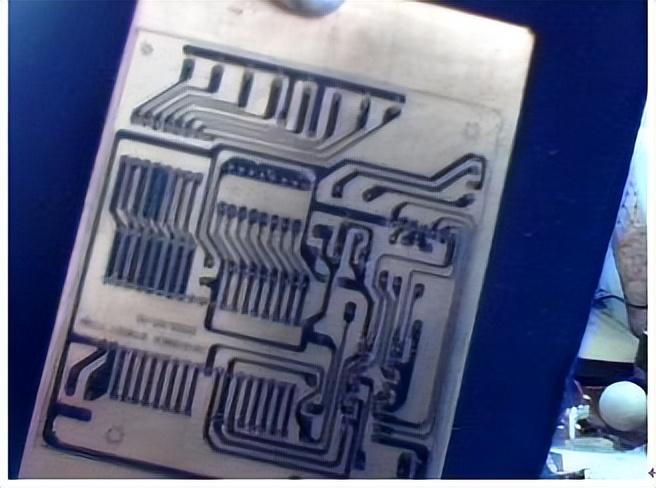

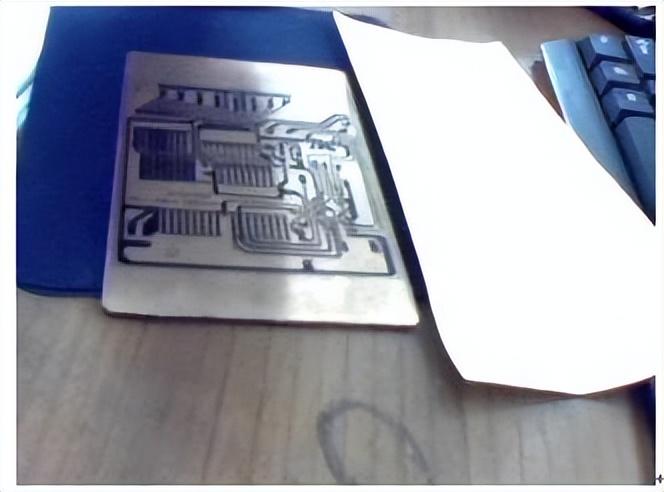

3印好后效果图

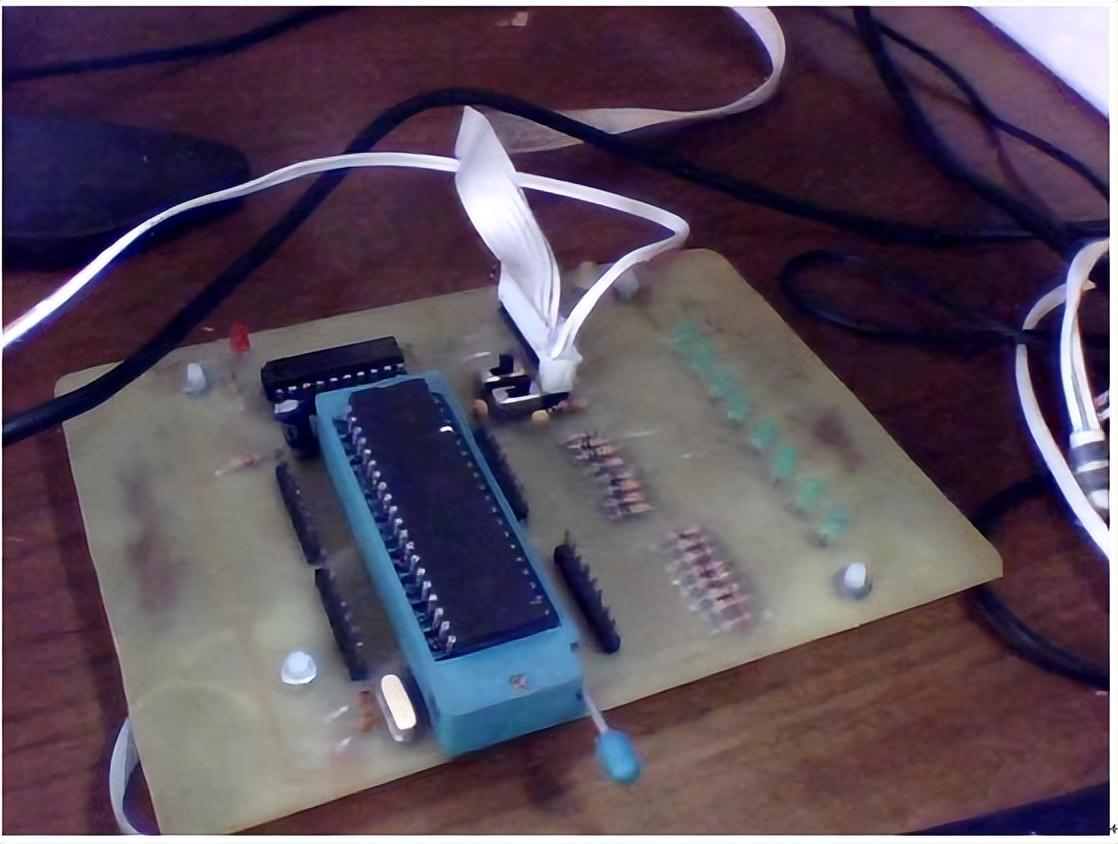

4安装图

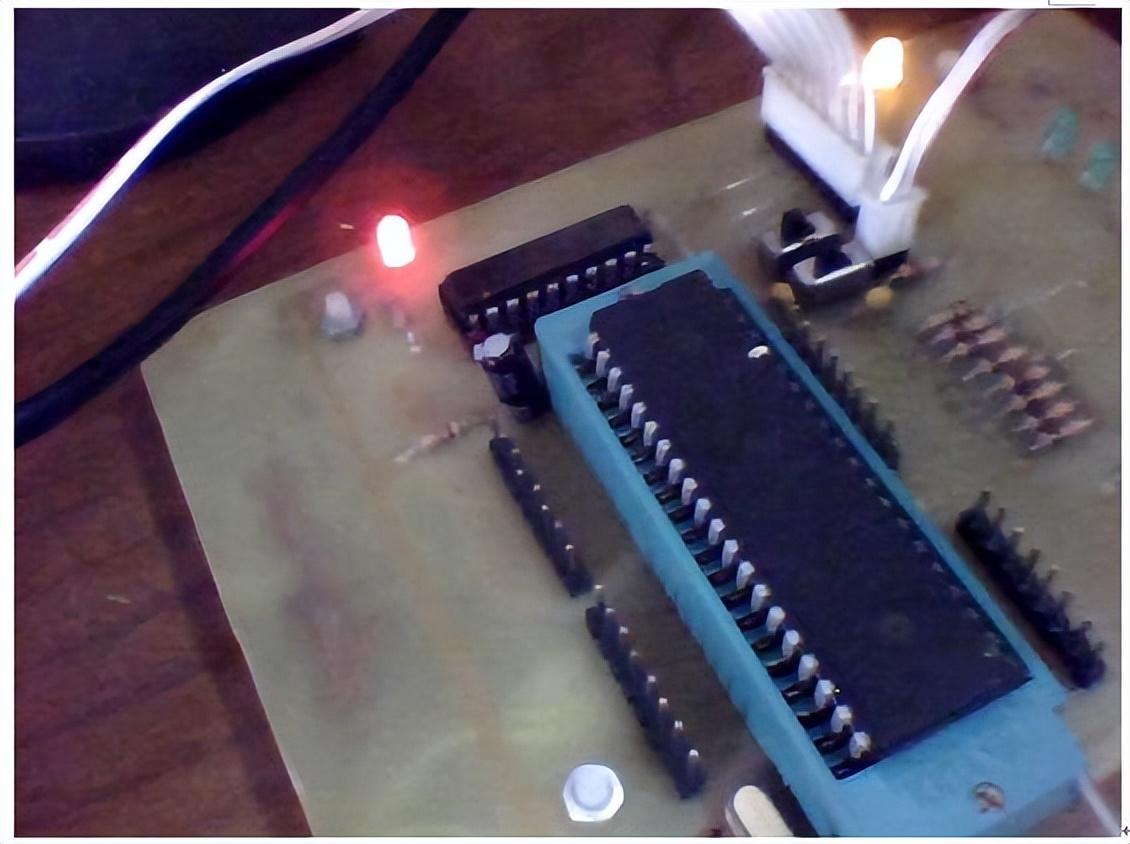

5测试图(烧录过程)

6测试程序运行

整个制作过程完毕.

单片机烧录是什么意思？只读存储器真的只能读吗？原来如此

问题导入：

问题1：我们在学习单片机的时候，在编辑好代码以后要把代码“写入”到单片机中，那么为什么这个过程称为“烧录”呢？

问题2：ROM是英语read only memory的首字母，翻译为“只读存储器”，那么ROM真的只可以读吗？

在回答这2个问题前，我们必须先了解ROM的有关知识。

ROM的分类如下：

掩膜ROM：不可编程ROM，属于第一代ROM，只能读，不能写。

PROM：可编程ROM,但是只能写一次。之后只能读，不能写。

EPROM：可编程ROM，紫外光可以多次擦除（可以写），但是速度比较慢，操作复杂。

EEPROM：可编程ROM，电可擦除（可以写），比EPROM方便。

flash：即“闪存”，可以高速读写。现在被广泛使用。

从以上分类和描述中可以看出，早期的ROM确实只能读，不能写，所以也就叫只读存储器了。严格来讲，从EPROM开始，ROM就不能叫只读存储器了，我们现在还这样叫，只是个历史原因。这也就回答了问题2.

我们知道，数据只有0和1，那么对于早期的掩膜ROM，程序又是怎么写进去的呢？答案是需要在厂家生产的时候就提供程序，依据机器码中的0和1来生产。也就是说，生产出来以后就不可以改变了，这个ROM芯片是确定了的。

到了PROM时代，ROM可以编程，这时把程序写进ROM真的是要通过“烧写”。这是因为厂家出厂的时候，整块ROM要么全是0，要么全是1。如下图是一个存储单元（即只能存储一个0或1）的结构。

从图片可以看到，一个存储单元就是一个二极管和熔断丝，在熔断丝为导通的时候代表存储的是1，如果要它变成0该怎么办呢？答案是“烧写”。通过烧录器的大电流把熔断丝烧断，电路也就变成不导通的了，即变成了0.这也就解释了为什么PROM只能编程一次，因为物理结构就是这样了。这也就回答了问题1“烧录”的由来。

如今，我们使用的手机、U盘、固态硬盘的存储器都是flash了，都是可以多次插写的，速度也翻了很多倍，单片机写数据也叫下载了，"烧录”早已变成了历史。

好了，今天的内容就分享到这里了。我是何同学JoseHe，一个自动化专业的学生 ，我以后会做出更多与自动化专业有关的内容，如果你感兴趣，不要忘记关注哦，喜欢就点赞、评论、转发 ，让更多人看到，谢谢大家支持！
