作为一个七年的从业者，单片机对于我个人而言它是一种可编程的器件，现在长见到的电子产品中几乎都有单片机的身影，它们是以单片机为核心，根据不同的功能需求，搭建不同的电路，从8位的单片机到32位的单片机，甚至比较高大上的ARM和DSP都可以看成是高级一点的单片机。

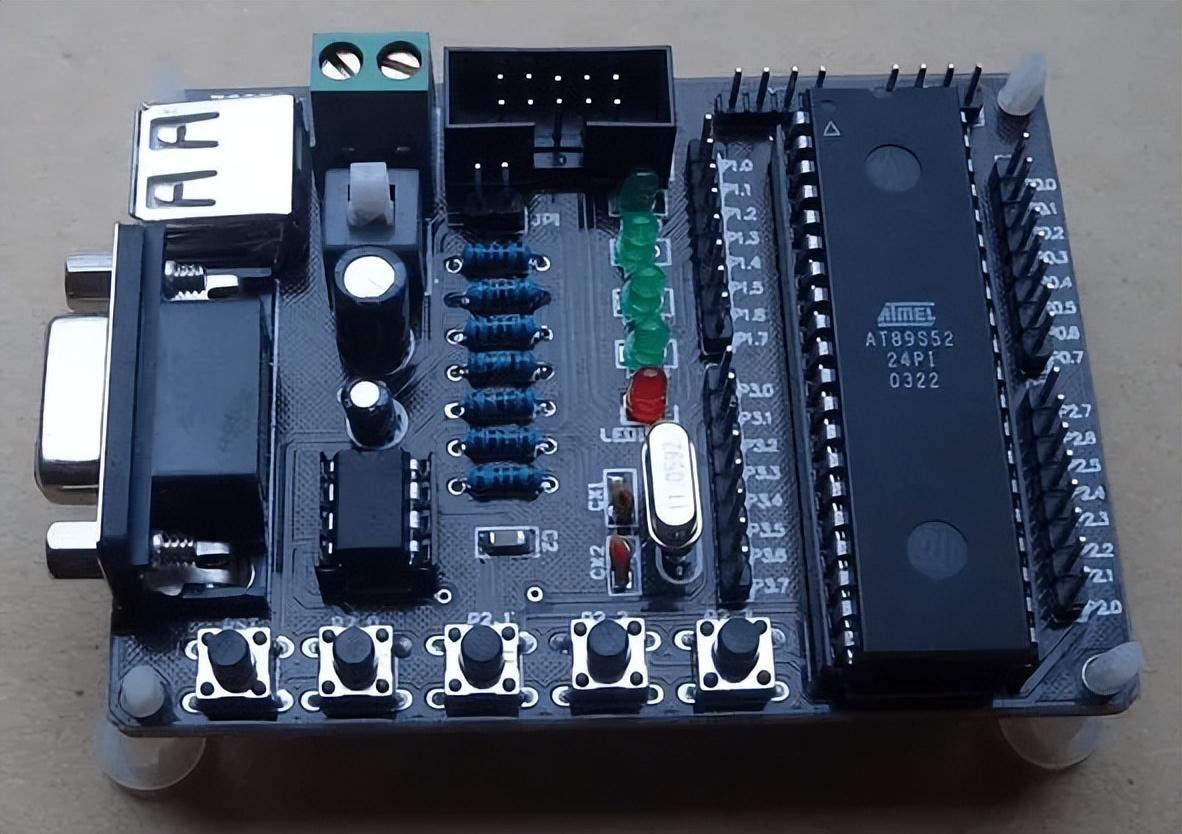

由于单片机是一种可编程工具，所以在一定程度上简化了设计电路的复杂程度，软件可以很轻松的完成复杂的逻辑，所以单片机在电子产品中处处可见。对于8位单片机而言，其典型的代表就是51单片机，由于51单片机资料众多，学习起来非常的方便，而且大学里也开设了51单片机的课程，所以很多初学者都把51单片机作为入门的首选。
很多同学说我在网上看到现在基本都不用51开发产品了，学会了还有意义吗？很多公司实际上已经不用51来开发产品了，它们都选用STM8、STM32、AVR、MSP430、PIC系列的单片机去设计产品，原因是上述单片机功能更为强大、片上资源更为丰富，而且价格也不是很贵。学会51单片机，再去学习STM32等功能更强大的单片机，在理解上会更加的容易，先学51是让自己对单片机有个初步的了解，同时也是寻找自己学单片机的一套逻辑方法；步子不能跨得太大，一但遇到挫折容易产生放弃的想法。
单片机是一门工具，不同的单片机基本逻辑都是相通的，学会一款型号，总结出学习的路线，那么再学习其他型号的时候你就有方法可寻，单片机基本上是一通则百通，学单片机最终的目的是做产品，以产品带动学习是一个非常不错的选择。从学习51单片机到学习STM32不会非常困难，两者不同的地方体现在单片机寄存器的配置上，下面分几个方面进行说明。
1.从外围电路层面的过度 在产品设计中，单片机往往是核心，产品的不同功能需要不同的外设电路去实现，同一外设电路不会因为单片机的更换而发生颠覆性的改动，所在外设电路这个层面上，不同平台的单片机其外设电路基本一致，只需要考虑GPIO口的复用功能即可。STM32单片机的片上资源更加丰富，使用合适的片上资源和GPIO端口甚至可以简化电路的设计。
2.从寄存器层面的过度 STM32单片机是32位的，51单片机是8位，STM32单片机片上资源丰富，功能强大，相应的其寄存器也就越多。但是同样的功能其区别不大，仅仅是寄存器的名称和配置方法不同。因为我们在51单片机对这些有过一定的了解，所以我们只要学习一下STM32单片机的寄存器和配置方法就可以了。
3.从库函数层面的过度 STM32单片机提供了库函数操作，这大大降低了编程的复杂度，官方都把片上功能和相应的寄存器都配置好了，形成了函数，用户只需要调用函数就可以实现片上功能的调用，这在51单片机是没有的。所以，从51单片机过度过来需要了解一下STM32单片机的固件库的使用方法。
所以学习51单片机还是非常有必要的，这就好比我们建房子一样，只有地基打得牢固，后面在起高楼大厦的时候才能一帆风顺。
希望以上的知识能够给大家提供帮助，这期我们先分享到这里，觉得有用的可以给华维点个赞关注一下！
想要一起学习单片机的朋友，评论”我要入门“，有惊喜，加入我们，就可以与导师一对一互动，快速成长
如何使用单片机一个IO端口分别控制两个LED？
今天在公众号“芯片之家 ”看到一篇推文， 介绍使用单片机的一个IO端口，分别控制两个发光二极管各自独立的点亮与熄灭[1] ，总共四个状态。为了控制两个LED的目的，需要应用到MCU的IO端口的四个工作状态：输出高电平、输出低电平、高阻状态以及输出连续对称方波这四种状态。

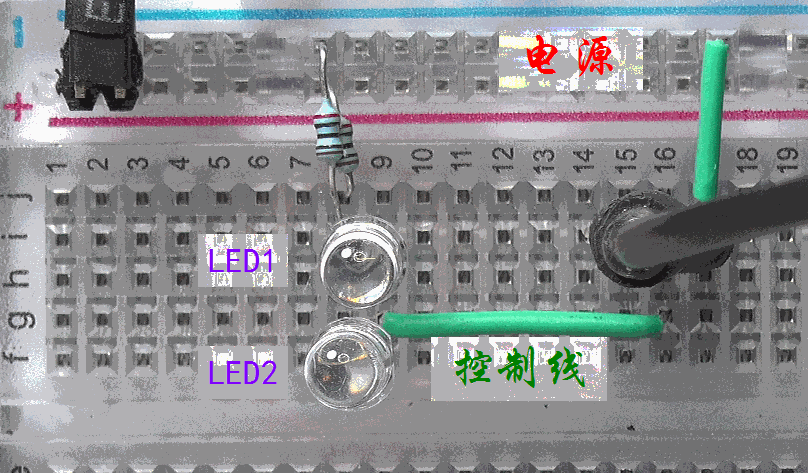

在下面的面包板上，演示了使用一条IO控制线控制l两个LED分别点亮和熄灭的四种状态。
▲ 一个个单片机IO端口分别控制两个LED
为了理解其中的工作原理，则需要熟悉LED的两个工作特性：
单向导电特性；导通阈值特性；正如发光二极管名字所说，LED只能向二极管那样单向导电发光。如果施加电压极性反了，LED则不工作。

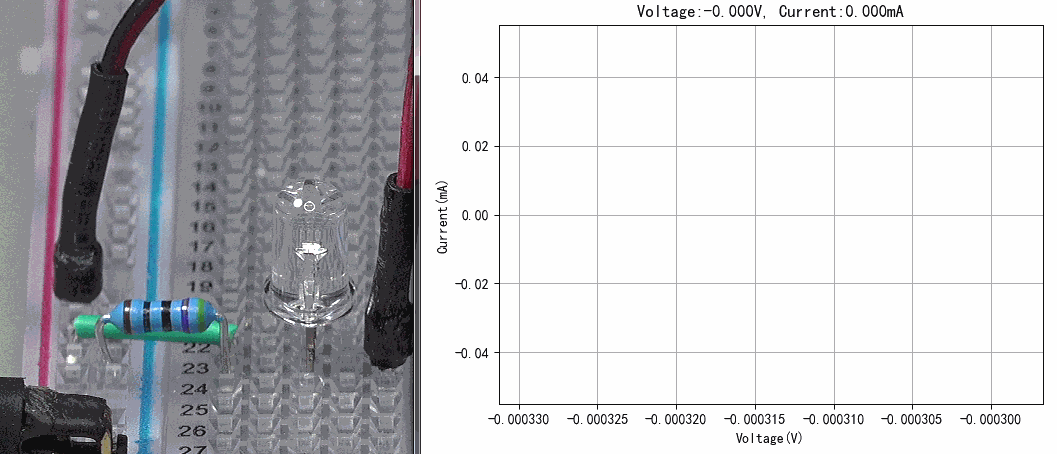

导通阈值特性是指，只要施加的正向电压超过一定阈值之后，LED才能够导通。这一点可以从下面这支红色LED的正向V-A特性曲线看出。

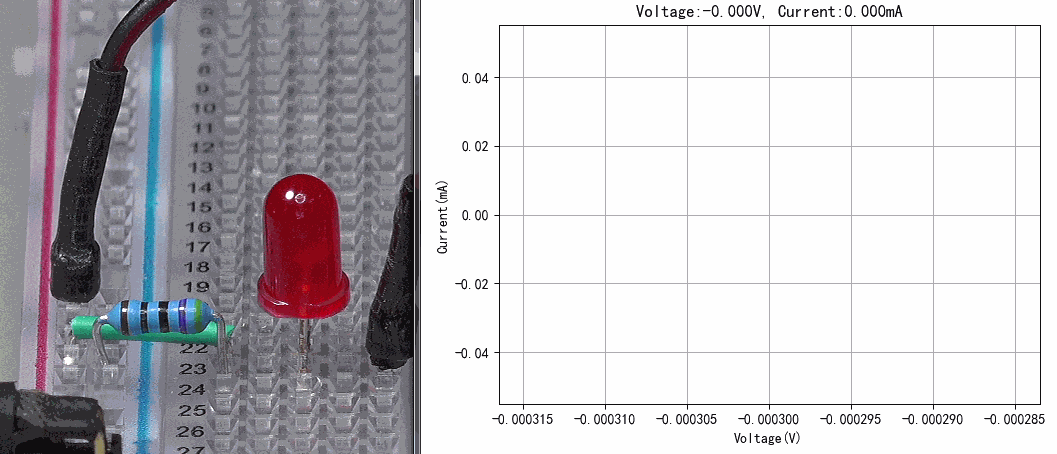

▲ 红色LED的V-A特性
上面曲线表明，只有当正向电压超过大约1.5V之后，电流才会出现快速增加。在此之前，正向导通电流很小。

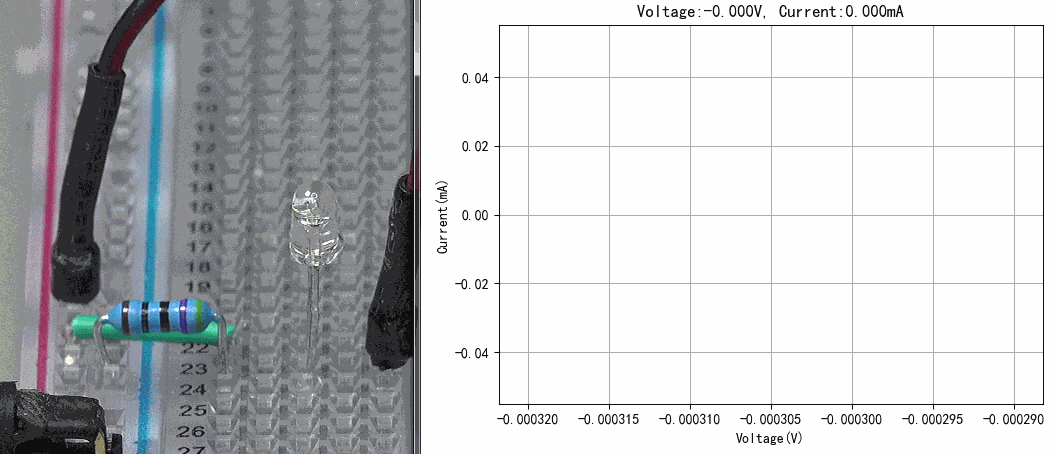

不同颜色的LED由于所使用的半导体材料不同，导通阈值电压会有所区别。比如下面这支黄色LED的正向导通电压超过了1.7V。
▲ 黄色LED的V-A曲线
如果LED发射光谱中包括更短的光谱成分，则相应的导通会更高。下面的绿色和蓝色LED的正向导通电压的阈值都已经超过了2.5V了。

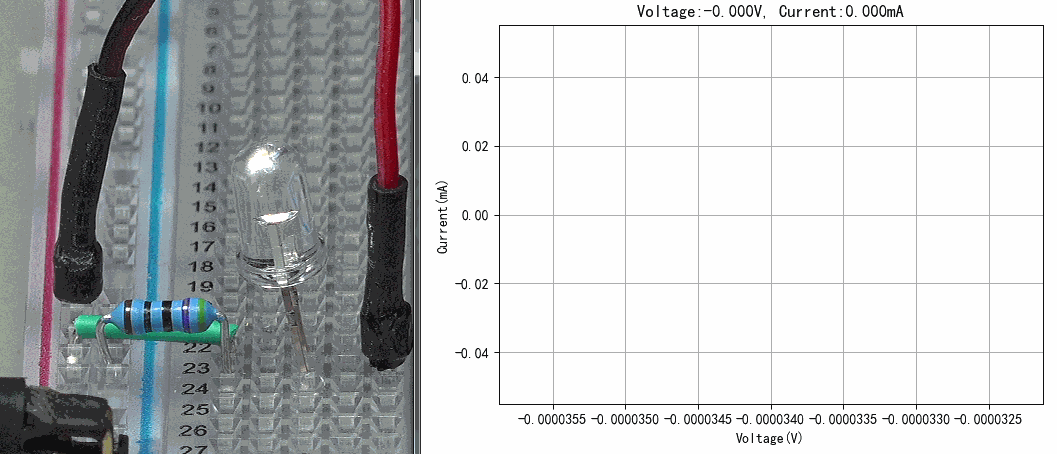

▲ 绿色LEDV-A特性曲线
▲ 蓝色LED的V-A曲线
将不同LED的V-A特性曲线绘制在一起，可以凸显出不同LED的阈值电压的差异。值得说明的是，当电压小于阈值电压的时候，LED并不是不导电，只是电流极小。比如在2.5V，虽然还没有超过蓝色LED的阈值电压，但在LED灯芯处还是能够隐约看到发光。
一旦电压超过阈值电压，LED正向导通电流便会迅速增加到1mA以上。之后虽然电流增加很快，但看起来，在正向导通电流2 ~ 10mA之内，LED都显示为点亮状态，亮度倒是看起来差不多。

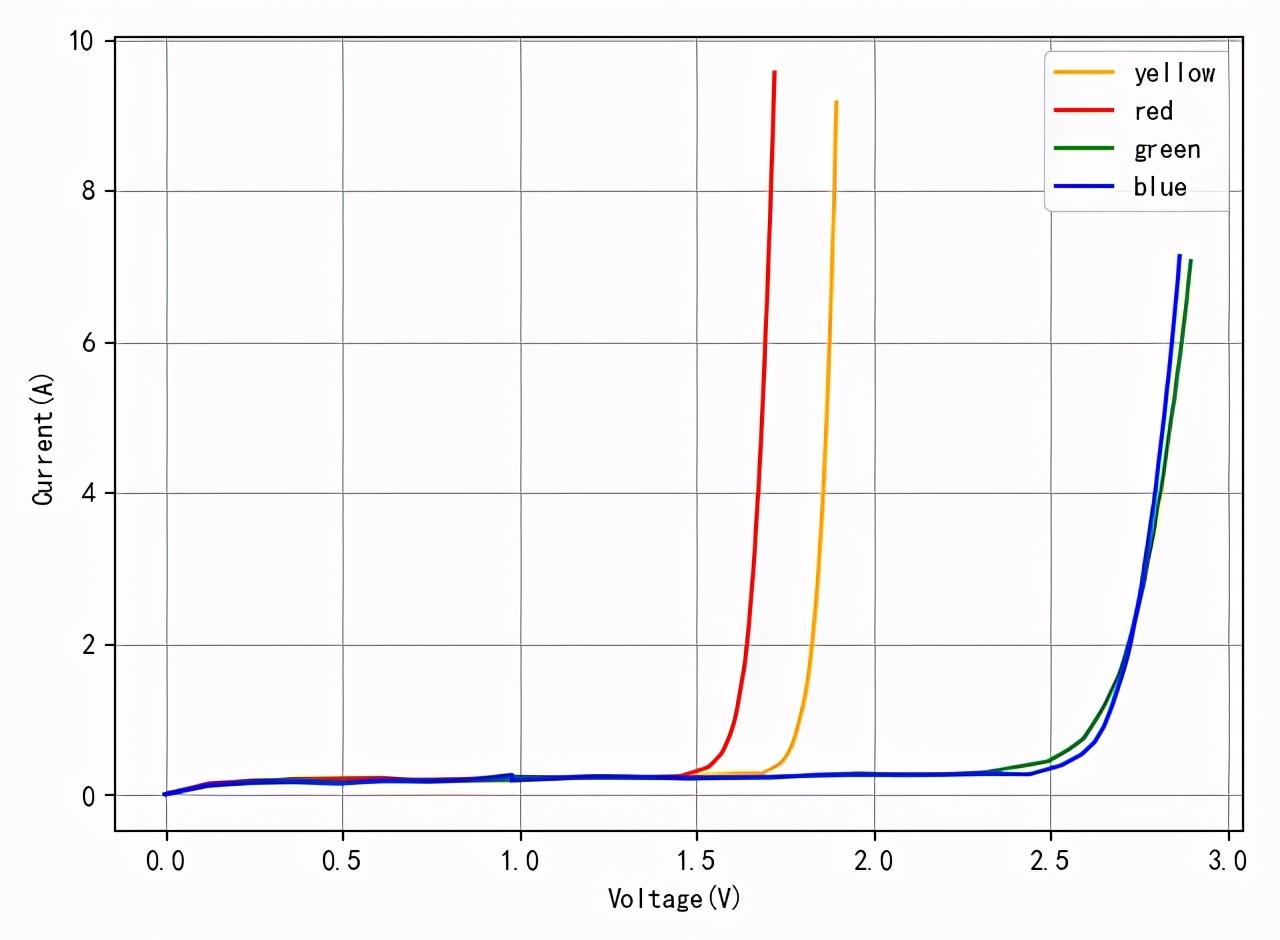

▲ 不同颜色LED的伏安特性
合理的 应用LED的单向导电和导通阈值特性，便可以在一条单片机IO口的四种工作状态下，来控制两个LED的点亮和熄灭了。

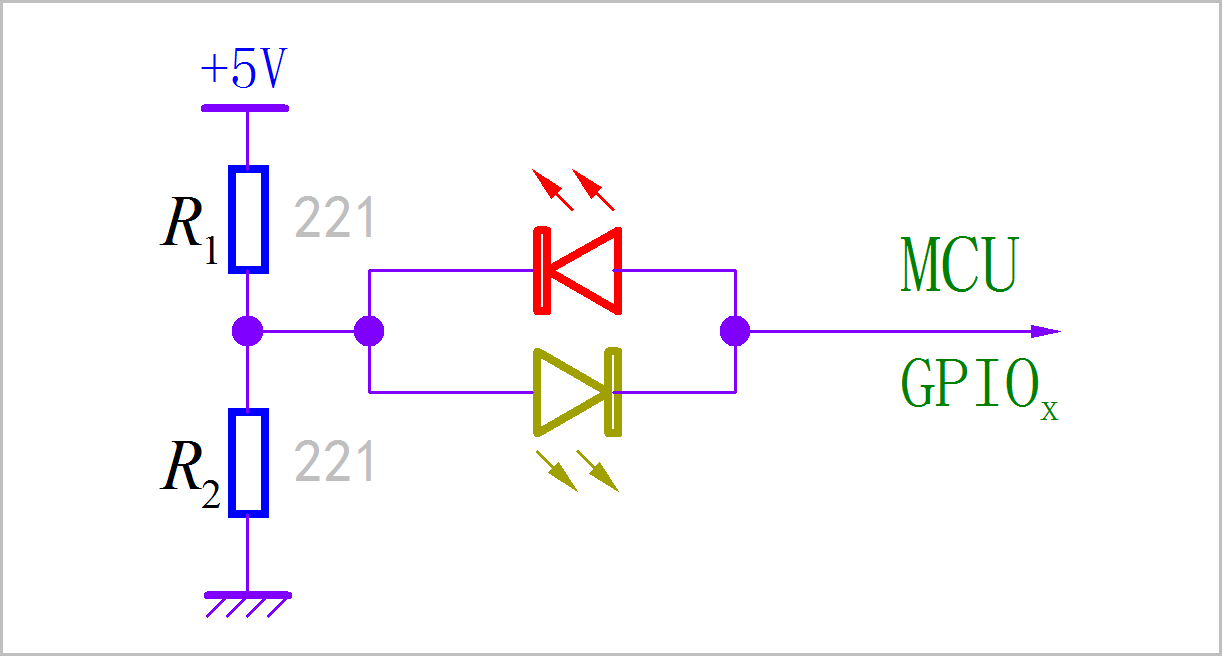

比如利用LED管的单向导通特性，将两个LED正反向并联 在一起，分别连接在分压电阻中心和单片机的IO口上，就可以实现单个IO口控制两个LED的目标。在下图中，显示了在一个工作在5V电压下的单片机IO控制两个LED（红色，黄色）的四中状态。
▲ 两个LED正反并联连接在MCU的IO口与分压电阻中点
当IO口为高阻状态，两个LED都熄灭；当IO端口为高电平时，红色LED点亮；当IO端口为低电平的时候，黄色LED点亮；当IO输出方波信号时（通常要求频率大于100Hz），两个LED交替点亮，根据人眼色视觉暂留特性，看起来两个LED都点亮了。
下面动图显示了IO口的四种状态对应两个LED的点亮与熄灭。

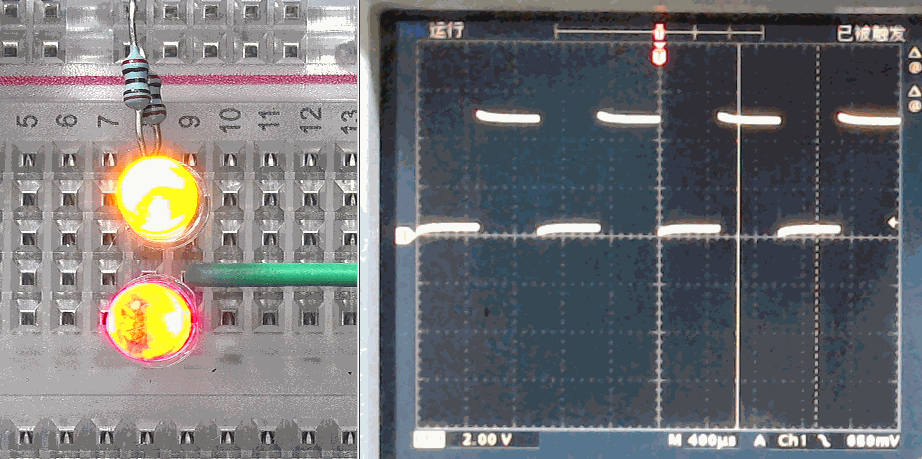

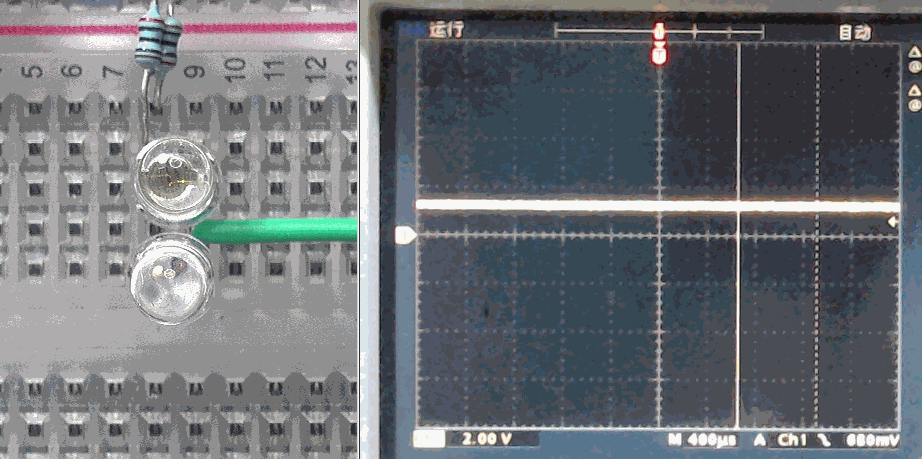

▲ 对应两个LED四个状态的IO输出波形
上面的LED并联方案是利用了LED的单向导通特性。如果考虑到LED的阈值特性，这种方案就会受到一定限制。比如，控制的LED绿色或者蓝色时，由于它们的导通阈值电压超过了2.5V，因此绿色和蓝色LED就很难被点亮。
下面动图显示，绿色和蓝色LED只能发出微弱的光线。
▲ 对于两个LED四种状态的IO波形
如果当单片机和LED的供电电压为3.3V时，情况将会更加严重。比如在3.3V供电情况下，使用并联LED方案，对于红色的LED还可以勉强工作，但对于绿色和蓝色LED则无法点亮了。
▲ 对于两个LED四种状态的IO波形
在前面推文中则介绍了另外一种方案，即LED串联方案 ，可以解决蓝色和绿色LED控制问题。
下图显示了LED串联方案电路示意图：

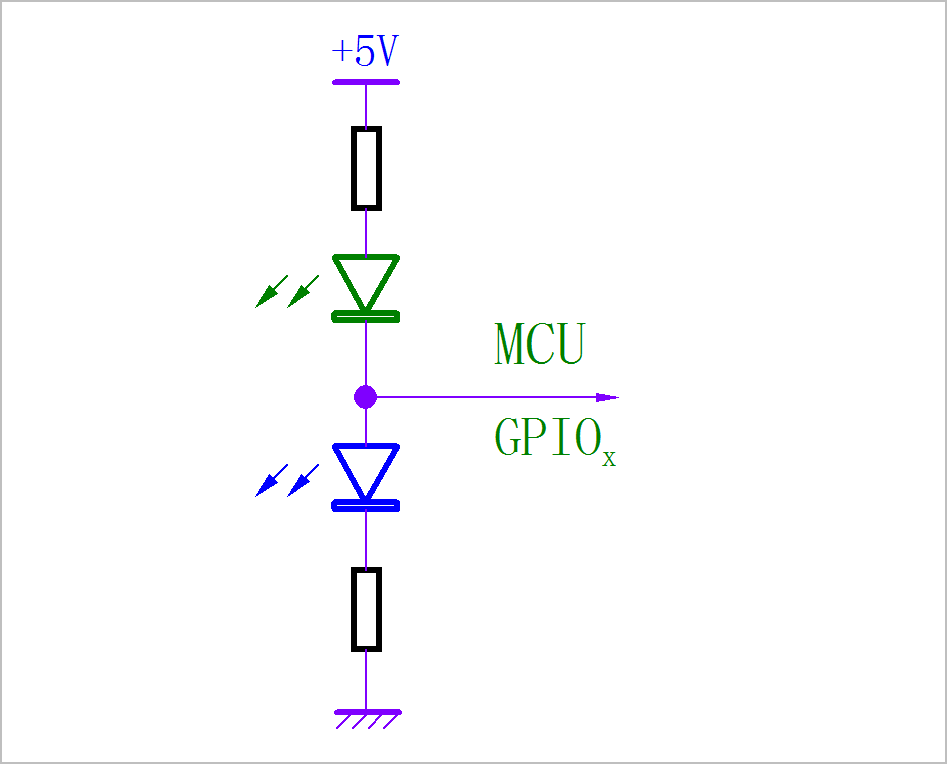

▲ 两个LED串联控制方案

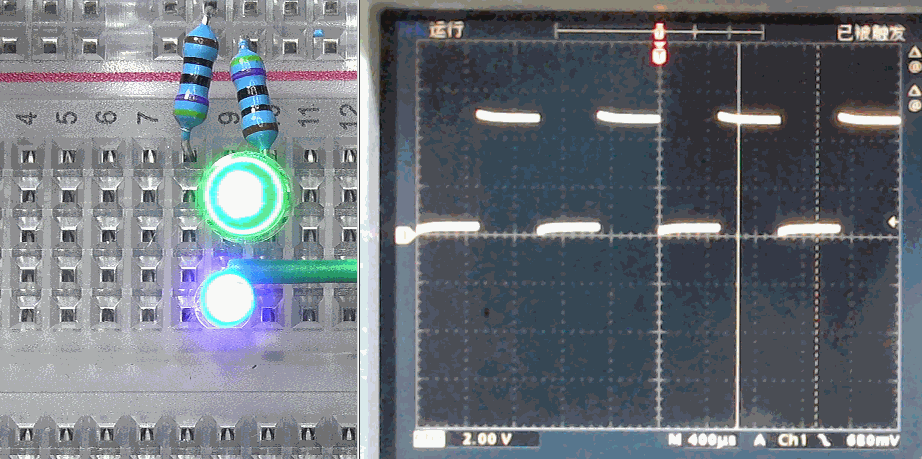

当IO端口为高阻时，由于两个LED的导通阈值电压之和大于电源电压（+5V），它们都不导通；当IO端口为低电平时；上面的绿色LED点亮；当IO端口为高电平时，下面的蓝色LED点亮；当输出高频方波信号时，两个LED都被点亮。

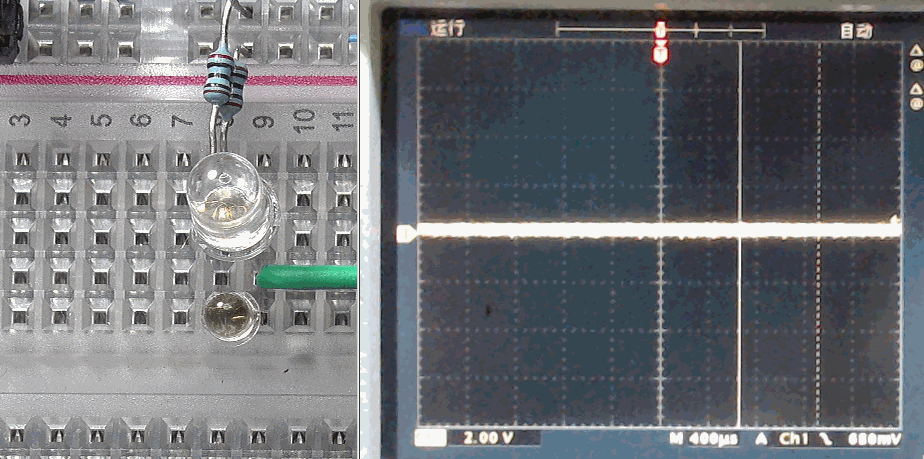

▲ 对应两个LED四种状态IO波形
串联LED控制模式只能应用于两个LED的电压加起来超过电路电源电压的情况。比如蓝色、绿色LED，工作在3.3V，5V电压下都是可以的。
如果将两个LED更换成红色（1.6V）和绿色（2.5V），使用串联模式，则只能应用在电源电压小于4.1V的情况下，比如3.3V的单片机电路中。如果在5V电路中，则会出现两个LED无法同时熄灭的情况。
下面就显示了一个红色，一个绿色LED工作在5V电源电压下，当IO为高阻时，它们实际上无法熄灭。

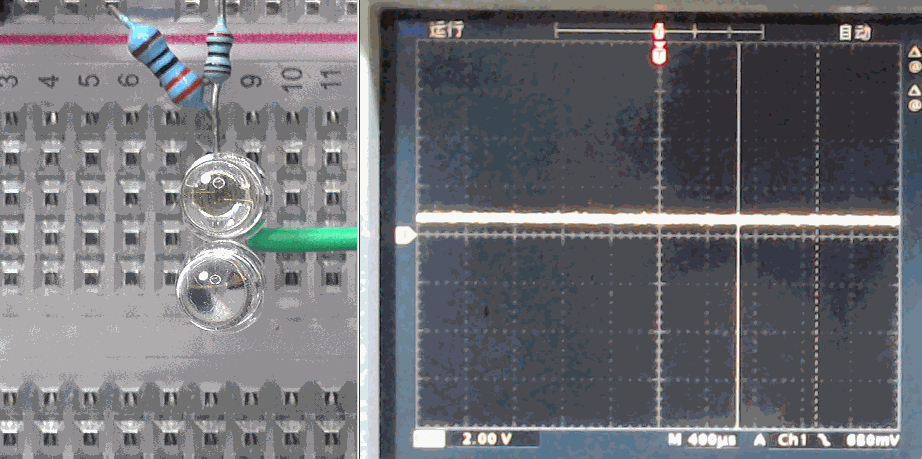

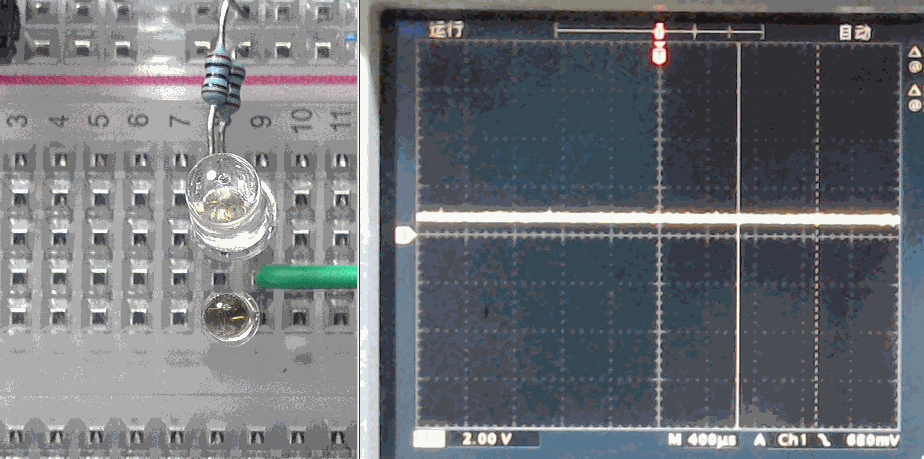

▲ 对应两个LED四种状态IO波形
在5V电压下，那么对于红色、绿色LED使用前面并联LED方案行不行呢？
通过实验会发现，也出现了问题。由于绿色LED在2.5V下无法点亮，因此并联方案也无法工作。如下图所示：
▲ 对应两个LED四种状态IO波形
那么问题来了，在5V电压下，该使用什么方案，才能够利用单片机一个IO口的四种模式，来分别控制一个绿色LED和一个红色LED的点亮和熄灭呢？就像下面这个动图里所示的那样。

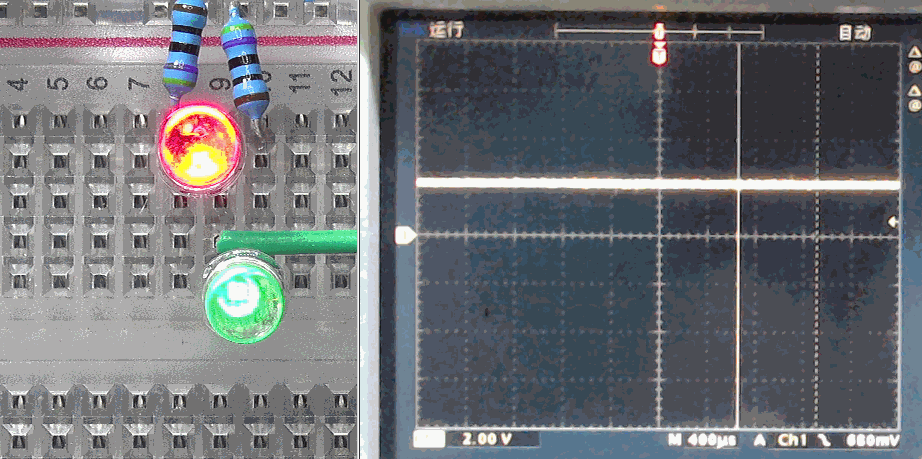

▲ 对于两个LED四种状态的IO波形
如果并联LED和串联LED工作原理已经理解了，我想此时，你的脑子里已经有了答案了。如果你有了想法，就将答案写在后面的留言中吧。
