单片机逻辑电路与逻辑运算
在数字电路，我们经常会遇到逻辑电路，而在 C 语言中，我们则经常用到逻辑运算。二者在原理上是相互关联的，我们在这里就先简单介绍一下，随着学习的深入，再慢慢加深理解。
首先，在“逻辑”这个概念范畴内，存在真和假这两个逻辑值，而将其对应到数字电路或 C 语言中，就变成了“非 0 值”和“0 值”这两个值，即逻辑上的“假”就是数字电路或C 语言中的“0”这个值，而逻辑“真”就是其它一切“非 0 值”。
然后，我们来具体分析一下几个主要的逻辑运算符。我们假定有 2 个字节变量：A 和 B，二者进行某种逻辑运算后的结果为 F。
以下逻辑运算符都是按照变量整体值进行运算的，通常就叫做
以下逻辑运算符都是按照变量内的每一个位来进行运算的，通常就叫做

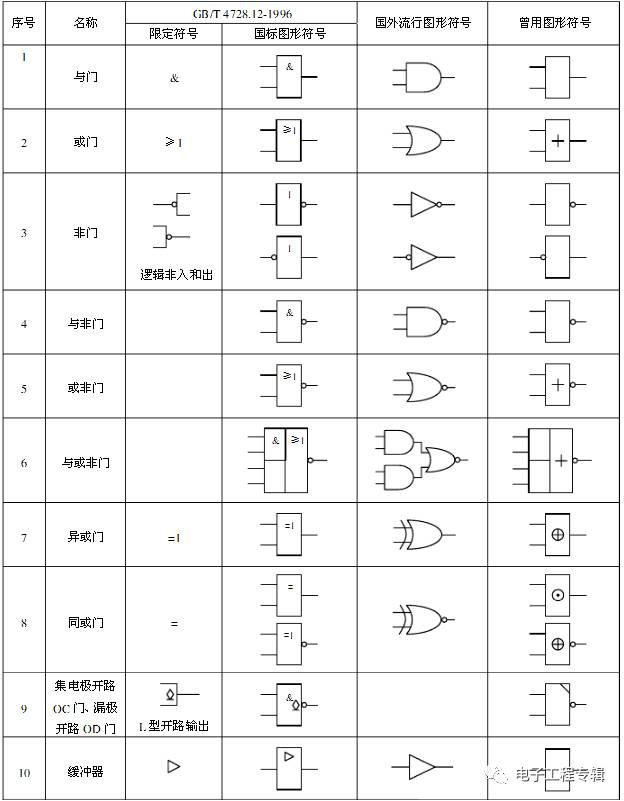

我们今后要看资料或芯片手册的时候，会经常遇到一些电路符号，图 5-1 所示就是数字电路中的常用符号，知道这些符号有利于我们理解器件的逻辑结构，尤其重点认识图 5-1 中的国外流行图形符号。在这里我们先简单看一下，如果日后遇到了可以到这里来查阅。
图 5-1 逻辑电路符号
长按二维码识别关注
电子路上与你同行！
跟电师傅学单片机（15）：单片机逻辑运算指令图文讲解
一：累加器A清0和取反指令（共2条）

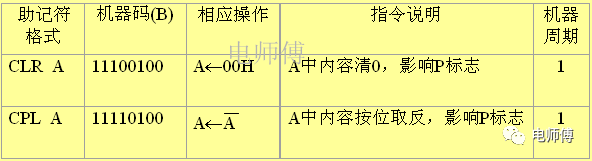

累加器A清0和取反指令表
累加器A清0指令
CLR A；单片机软件指令功能是将累加器A中的内容清0。影响单片机标志寄存器PSW中的奇偶标志位P。
累加器A取反指令
CPL A；单片机软件指令功能是将累加器A中的内容全部取反，结果送回A中。影响单片机标志寄存器PSW中的奇偶标志位P。
常用于单片机某个存储器单元或某个存储器区域中带符号数的求补。
二：循环移位指令（共4条）

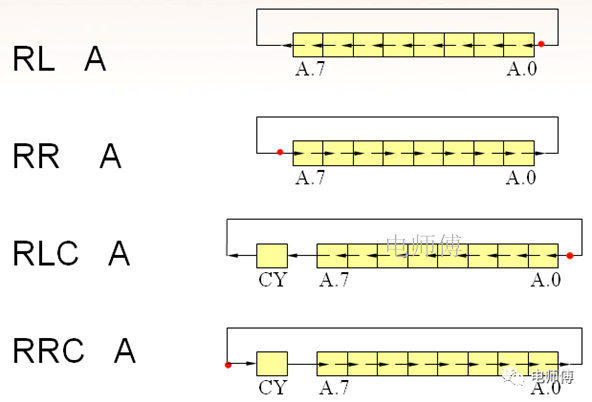

循环移位指令示意图
RL A；左循环移位指令：
单片机软件指令功能是将累加器A的8位二进制数向左移动1位，累加器A中最左边1位（即最高位A.7）移至最右边1位（即最低位A.0）。不影响单片机标志寄存器PSW中的标志位。
RR A；右循环移位指令：
单片机软件指令功能是将累加器A的8位二进制数向右移动1位，累加器A中最右边1位（即最低位A.0）移至最左边1位（即最高位A.7）。不影响单片机标志寄存器PSW中的标志位。
RLC A；带进位左循环移位指令：
单片机软件指令功能是将累加器A的8位二进制数和进位CY向左移动1位，累加器A中最左边1位（即最高位A.7）移至CY，CY原内容移至累加器A的最右边1位（即最低位A.0）。影响单片机标志寄存器PSW中的进位标志位CY。
RRC A；带进位右循环移位指令：
单片机软件指令功能是将累加器A的8位二进制数和进位CY向右移动1位，累加器A中最右边1位（即最低位A.0）移至CY，CY原内容移至累加器A的最左边1位（即最高位A.7）。影响单片机标志寄存器PSW中的进位标志位CY。

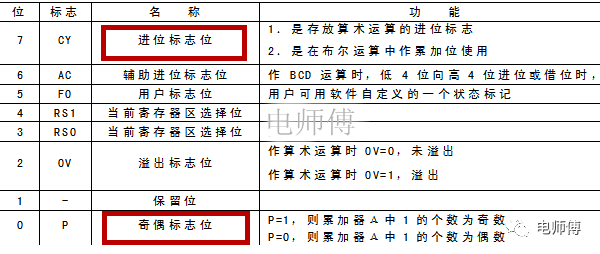

单片机标志寄存器PSW功能图
注意：
执行带进位的单片机循环移位指令之前，必须给PSW进位标志位CY置位或清零，否则会影响移动的数据。
到此为止，24条单片机逻辑运算类指令讲解完毕，谢谢阅读！欢迎留言讨论，共同提高！
