电工电路-声控照明灯电路详解

声控照明电路利用声音感应器件和晶闸管对照明灯的供电进行控制，利用电解电容的充放电特性达到延时的作用。

声控照明电路的结构组成

如下图。

该电路主要由电源电路与控制电路组成。

电源电路由照明灯和桥式整流堆构成。

控制电路主要由声控感应器、晶闸管、稳压二极管、电解电容和可变电阻器构成。

声控照明电路的工作过程

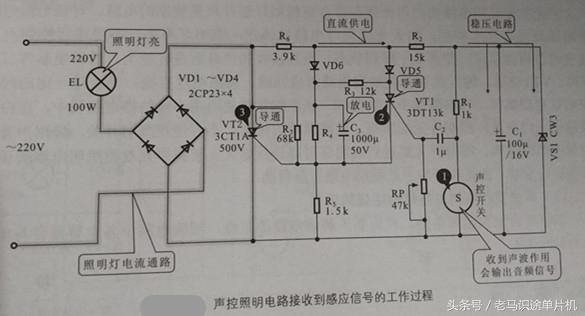

接收到感应信号的过程

1）声音感应器收到声波后，输出音频型号

2）音频信号经电容C2触发晶闸管VT1，使之导通。

3）VT1导通后，VT2接着导通，照明电路形成回路，照明灯EL点亮。

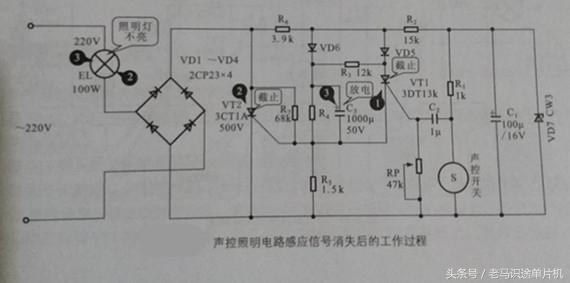

感应信号消失后的过程

1）声音触发信号小时候，VT1截止

2）由于C3的放电过程，VT2仍能导通，EL继续点亮

3）一段时间后，C3放电结束，VT1截止，导致照明电路断路，照明灯EL熄灭

九齐单片机NY8A062D智能声控灯解决方案

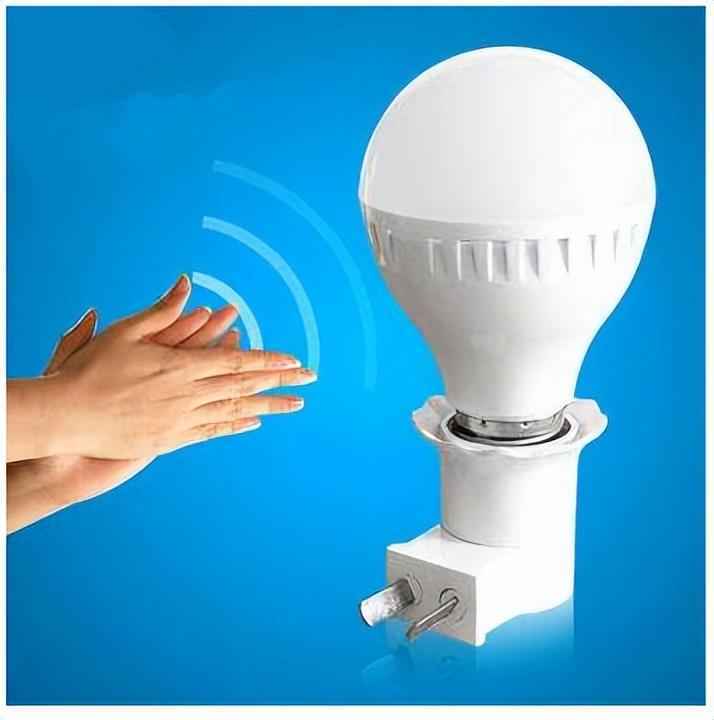

智能声控灯是一种可以通过声音控制开关的电子照明装置，开灯比较方便。大家应该常常可以看见安装在楼道里的声控灯。现在很多地方其实都是可以使用智能声控灯进行照明，尤其是家里有老人孩子的，行动不是那么灵敏的，大晚上只需要拍下手或咳嗽声就能亮灯，不用在黑暗中摸索开关，方便也安全很多。节省电。声控灯的话，有声音才会亮起来，一会儿就会自动熄灭，这样会省电不少。芯岭技术为企业提供了完善的智能声控灯解决方案 ，基于单片机NY8A062D开发，下文是方案的简单介绍。

一、智能声控灯方案工作原理：

该智能声控灯方案，主控芯片采用九齐单片机NY8A062D。智能声控灯是通过声波信号来控制灯泡点亮的，当声控灯周围有较强的声波信号时，其内部的声音传感器，也就是我们平时说的话筒将接收到的声波信号转换成电信号，再经放大、整形、延时等一系列处理后触发电子开关导通，使灯泡点亮，且附带有光控电路，避免在白天受到声波信号的干扰而误开，耗费能源。二、智能声控灯解决方案 优势：

1、声控开关，而且低耗能，低衰减，使用寿命长2、在光线充足的情况下，光敏管控制电路，使开关处于断开（关）的状态。3、方便快捷，发出声音就可以是灯光亮起。

深圳市芯岭技术有限公司 是一家创新的物联网整体应用解决方案商，从事芯片代理、方案开发、物联网产品研发、生产、销售，同时为众多企业提供物联网应用解决方案服务。公司具备智能家电、智能家居、智能硬件、智能门店、智慧农业等物联网解决方案，公司一直致力于物联网技术及市场推进。
