本文主要介绍半加器和全加器，通过逻辑电路和其真值表了解它们的原理，以了解单片机、CPU是怎么工作的。在进入这个主题之前，要先了解布尔逻辑和逻辑门，这对本文的阅读，或者阅读其他数字电路资料非常重要。
什么是加法器？
加法器是一种计算器，用于将两个二进制数相加。这个计算器不是指带有按钮的计算器，这是一种可以与许多其他电路集成以实现广泛应用的电路。有两种加法器：
1. 半加器
2. 全加器
半加器
在半加器和其它逻辑门的帮助下，我们可以设计能够执行简单加法的电路。
让我们先来看看一位二进制的加法。
0+0 = 0
0+1 = 1
1+0 = 1
1+1 = 10
一位二进制加法器是最小单元，上面的算式可以看到1+1=10，有2位输出。
因此，上述加法算式可以写成
0+0 = 00
0+1 = 01
1+0 = 01
1+1 = 10

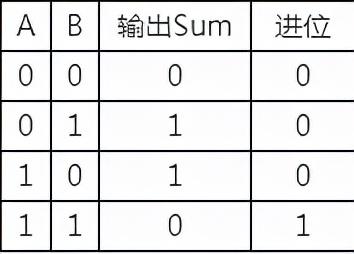

这里'10'的输出'1'为进位。结果显示在下面的真值表中。

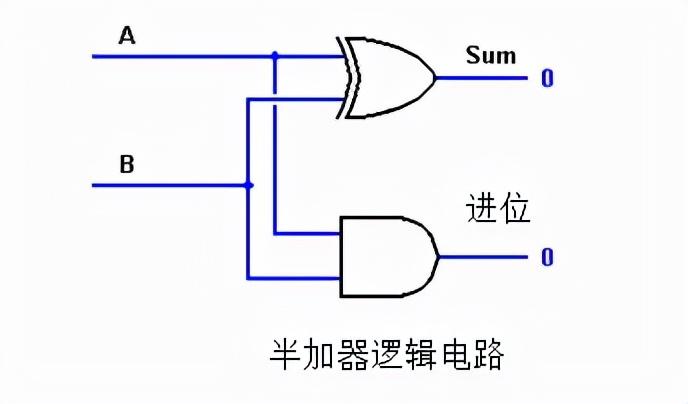

先看看实现半加器的逻辑图。
从真值表和逻辑图中可以清楚地看出，这个 1 位加法器用异或门和进位的与门实现，输出“Sum”。
对于复杂的加法，可能存在多位数相加的情况。这需要更合适的加法器来帮助——全加器 。
全加器

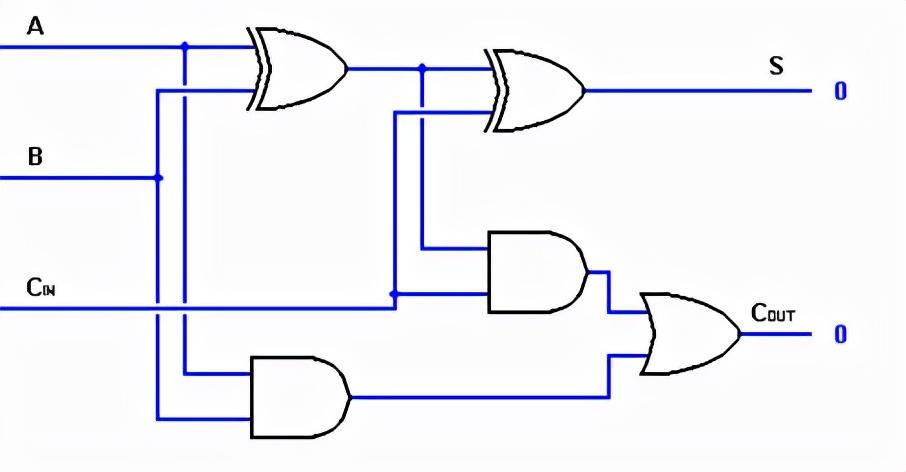

两个半加器电路可以实现一个全加器。第一个半加法器将用于将 A 和 B 相加以产生部分和。后一个半加法器用于将 CIN 与前一个半加法器产生的和相加，以获得最终的 S 输出。任何半加器逻辑产生进位，就会有一个输出进位。因此，COUT 将是半加器进位输出。看看下面全加器逻辑电路的实现。
这种类型的加法器比半加法器的实现稍微复杂。半加器和全加器的主要区别在于全加器具有三个输入和两个输出。前两个输入是加数“A”和 “B”，第三个输入是前面一步的运算进位CIN，如1+1=10，结果“10”中的“1”就是CIN，用于下一次相加运算的输入。

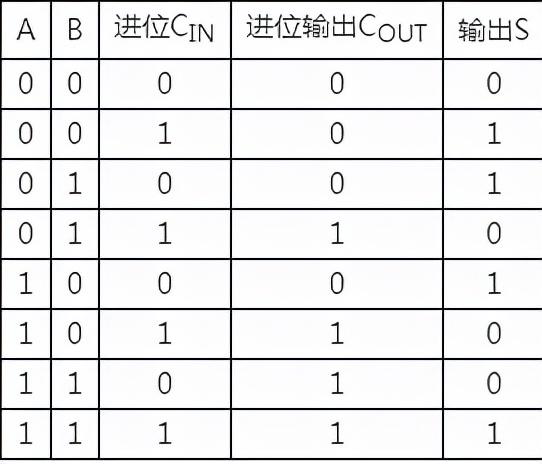

从上面的真值表和全加器逻辑图，我们可以看到，输出S是输入 A 与 B 的半加器运算结果和进位CIN的异或运算。我们还必须注意，只有当“A”,“B”“CIN”输入中的任意两个输入为高电平时，COUT 才会为真。

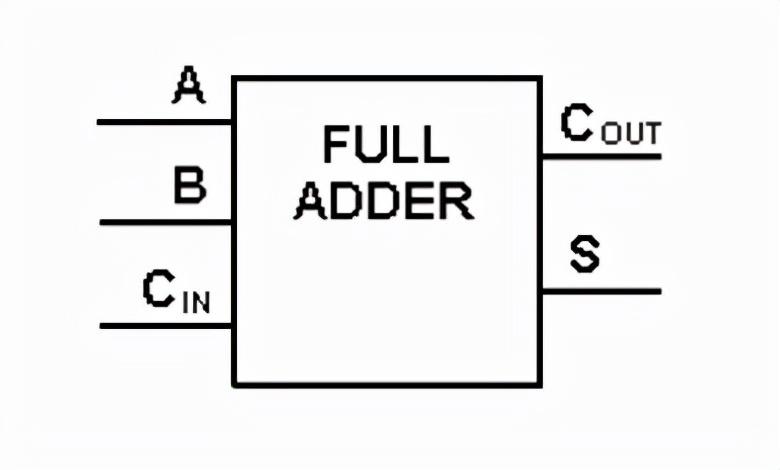

把全加器复杂的逻辑图抽象出来，用以下图来表示：

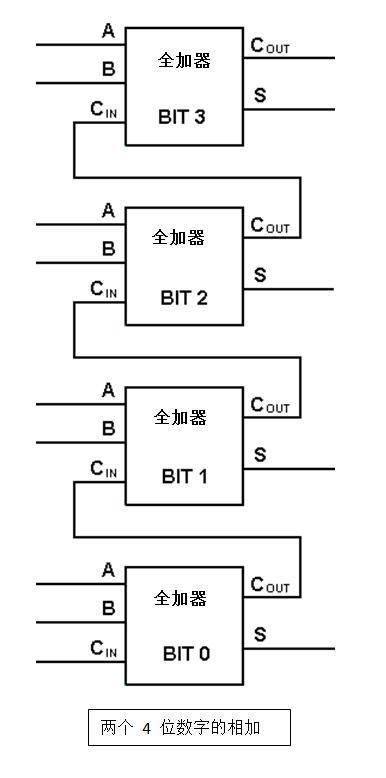

使用这种抽象类型的符号，我们把多个全加器组合，从前一个单元全加器输出一个进位，并将这个进位发送到下一个全加器，可以组成多位加法器。
在计算机中，对于多位运算，每个位由一个全加器表示。因此，要把4位二进制数相加，可以通过两个由4个全加器组合形成的多位加法器来完成。
上面为数字电路的加法器相关介绍，错误之处欢迎指出。
跟电师傅学单片机（12）：单片机算术运算加减法指令图文新解
单片机算术运算类指令（24条）
算术运算指令是8位二进制数进行加、减、乘、除四则运算，以及加1、减1、十进制调整等。
本节介绍其中加减法12条指令。
加减法指令示意图
1：不带进位加法指令（4条）
ADD：不带进位标志CY的加法，功能是累加器A中的内容与源操作数所确定单元中的内容相加，其结果仍存在A中。
ADD A，Rn；属于寄存器寻址方式。指令功能是将寄存器Rn中的内容与累加器A中的内容相加，其结果送回A中。
ADD A，direct；属于直接寻址方式。指令功能是将直接地址direct中的内容与累加器A中的内容相加，其结果送回A中。
ADD A，@Rn；属于寄存器间接寻址方式。指令功能是将寄存器间接寻址单元中的内容与累加器A中的内容相加，其结果送回A中。
ADD A，#data；属于立即数寻址方式。指令功能是将立即数data与累加器A中的内容相加，其结果送回A中。
2：带进位加法指令（4条）
ADDC：带进位标志CY的加法，功能是累加器A中的内容与源操作数所确定单元中的内容相加，其结果仍存在A中。与ADD指令类似，不同之处是在执行加法时，还要将进位标志CY的内容一起加进去。
进位加法计算
标志寄存器PSW示意图
标志寄存器PSW功能图
CY：是标志寄存器PSW中的一个进位标志位。标志寄存器PSW也称程序状态字PSW，用于存放程序运行状态信息。
单片机系统上电或复位时，PSW初始值为00H。
3：减法指令（4条）
SUBB：带借位减法指令，与带进位加法指令类似，指令功能是把累加器A中的内容减去源操作数所确定单元中的内容和进位标志CY，其结果送回A中。
注意：在减法指令里面，只有带借位的减法，没有不带借位的减法，做减法运算时，如果是低8位时，必须把CY清零。
