一款深藏功与名的国产单片机——F1C100A

说到单片机，可能首先想到的是atmel的at89c52，这多亏了大学教材的传承发扬。从我们的老师的老师，用到我们，说是大学的传家宝都不夸张。然后，就是现在大规模流行的STM32单片机，经过ST每个季度的峰会和国内的野火、正点原子等厂商的大力推广，电子专业从业的工程师只有两种人不知道它，那么是特别牛逼的，要么是装逼的。但这里要说的是一款国产的单片机，很低调的一款------全志的F1C100A。

F1C100A

1、资源

从这款IC的数据框图来看，粗略的可以得到几个点：

A、支持高清解码，分辨率为1920*1080。这是个什么概念呢?咱们可以打开笔记本电脑，如果是win10系统，那么咱们的最高分辨率就是这个。

但是，不仅仅是解码，它还支持编码，也就是可以录像，分辨率为1280*720。虽然不是专业的录像机IC，但这个分辨率也很实在了，已经有点那会彩电的感觉了。对比STM32F1系列的单片机，虽然也能图形处理，但也只基于静态界面。

B、作为单片机，USB、SPI、Timer、TWI（就是平常的IIC）都是有的，而且还有IIS接口，可以接个话筒，这个功能不是低端应用的单片机能有的。不过STM32F1系列的MCU，这些外设都有。

C、cpu已经具有了I-cache和D-cache，本身来说这两者有一定的区别，但是这里都看做cache来说，都是SRAM。因为CPU从这个里面读数据特别快，所以将它作为DRAM到CPU的一个仓库。

既然有了SRAM那么DDR的控制是肯定不会少了，不然怎么跑Linux系统。说到Linux系统，STM32H7系列也是可以跑Linux。

说了这么多，咱们来看看价格全新原装解码芯片 F1C100A C100A （带A）TQFP128------9.50元 、STM32F103C8T6 LQFP48 ARM芯片嵌入式微控制器------7.50元 、STM32H743VIT6 LQFP100 ARM 32位微控制器芯片原装正品------58.95元 。

这个IC价格完全可以在30元以内跑起最小开发系统板，自己打板子的那种。

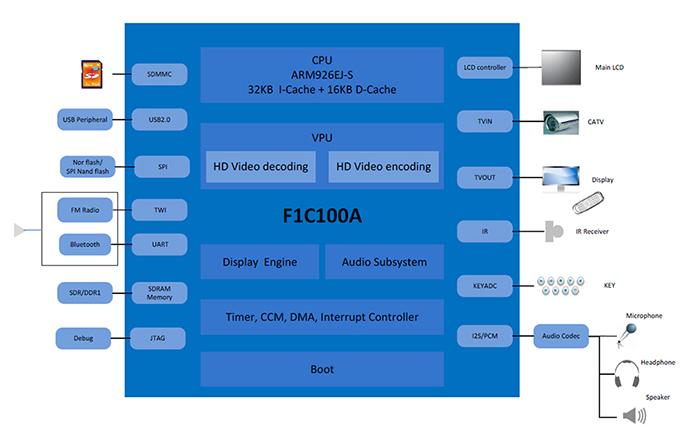

F1C100A的系统框图

2、资料

既然这IC支持Linux系统，那么有没有开源社区在做开发呢。是的，还真有那就是荔枝派Nano 。荔枝派Nano的主芯片—全志F1C100s；Arm9架构，16KB D-Cache，32KB I-Cache，支持从SPI Flash或TF卡启动，支持USB OTG载入更新。官方的宣传更加厉害，9.9元起，这个核心板就是一块STM32F1ZET6的价格。那么，我们来看看这个9.9元买到的板子怎么入门。

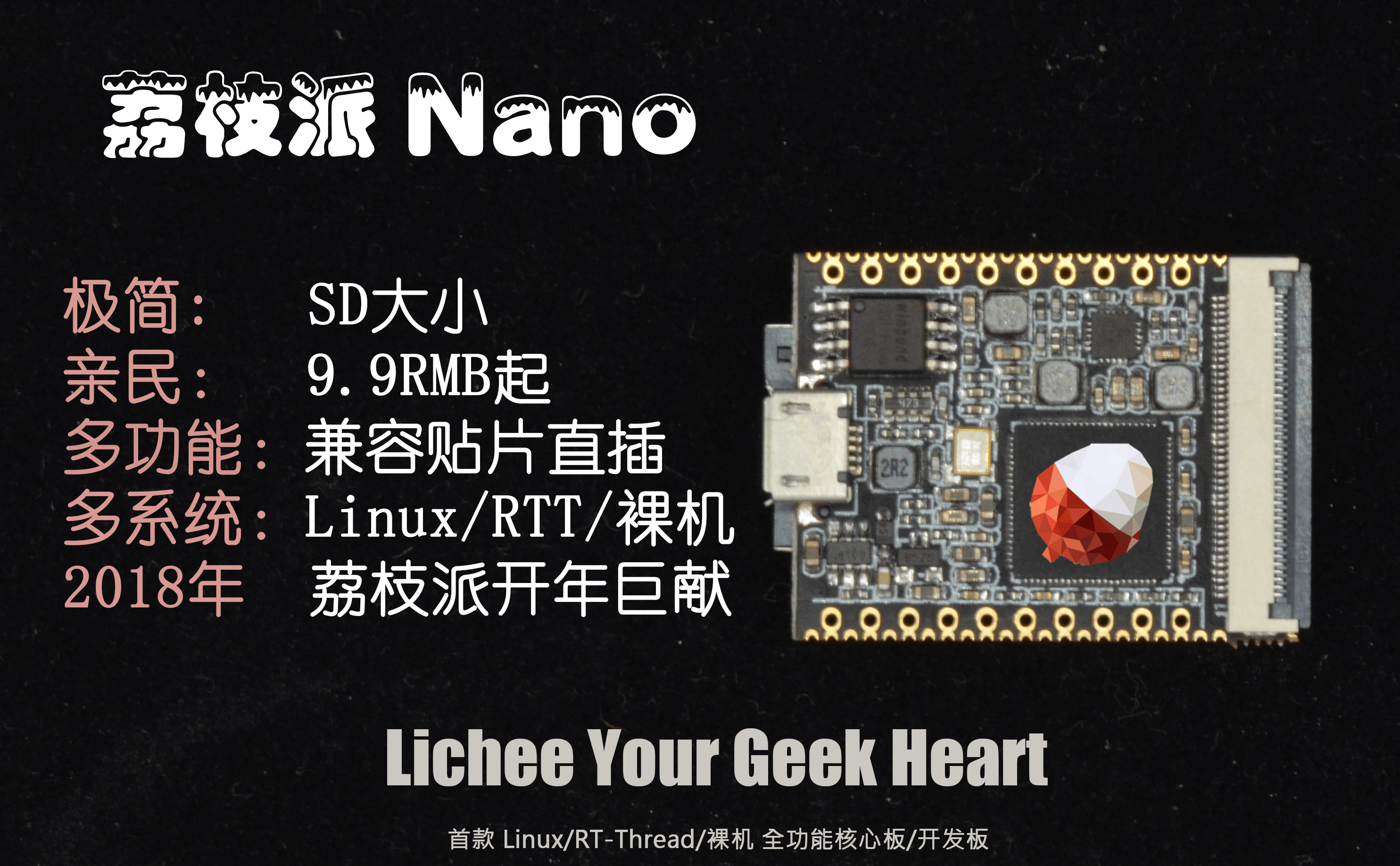

荔枝派nano

因为是开源社区，所以板子的基本操作官网（http://nano.lichee.pro/）都有，其中包括系统适配篇、驱动开发篇、应用开发篇。依靠这些资料进不了华为，进不了阿里，但是入门个Linux应该是可以的。高级不高级不知道，但是价格亲民哪，9.9元入门Lniux 。

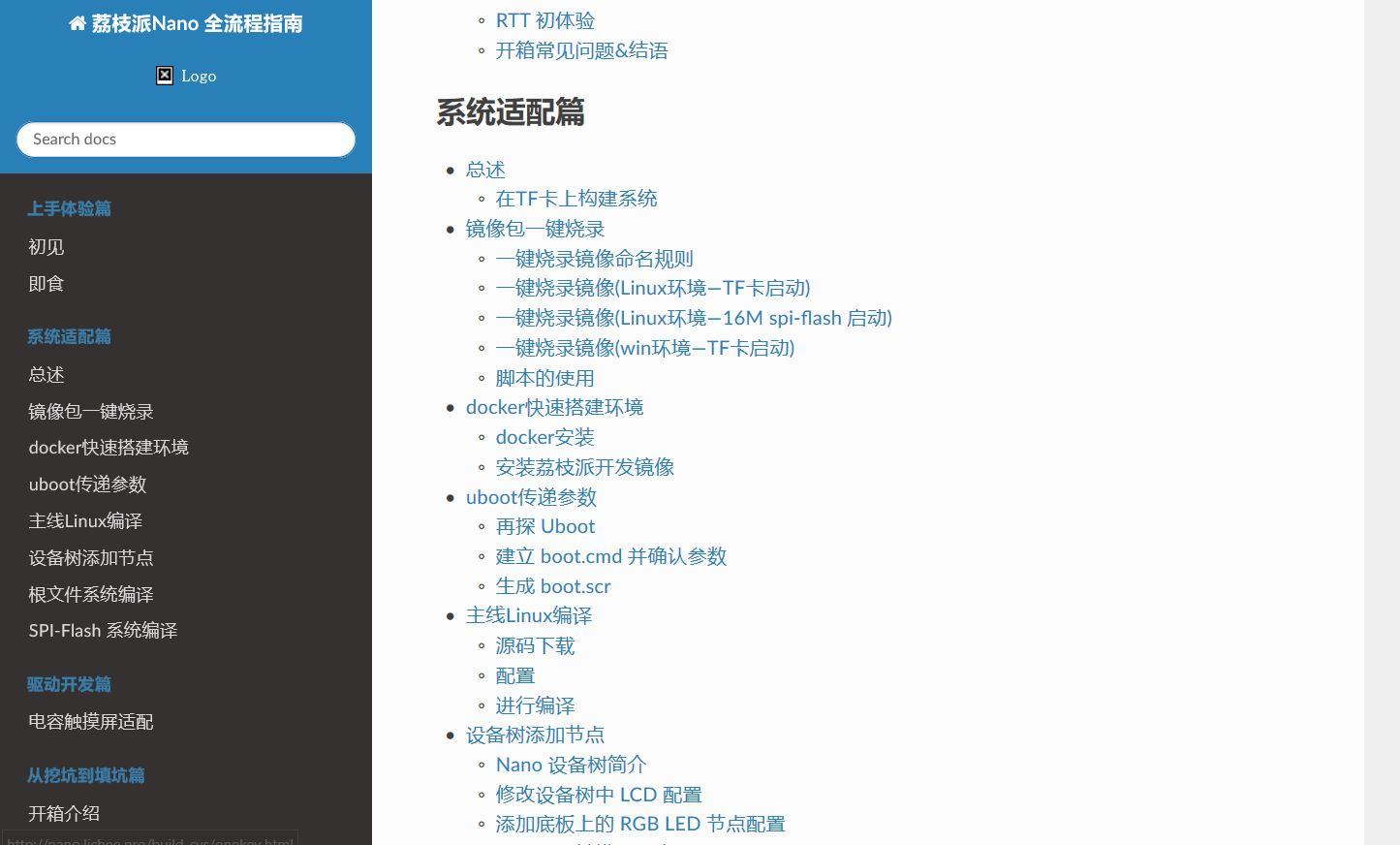

荔枝派官网

3、应用

学习的目的不是学习，而是应用，不然谁知道学得怎么样。接下来介绍一款应用，各位绝对见过，只是没有细究------看戏机。

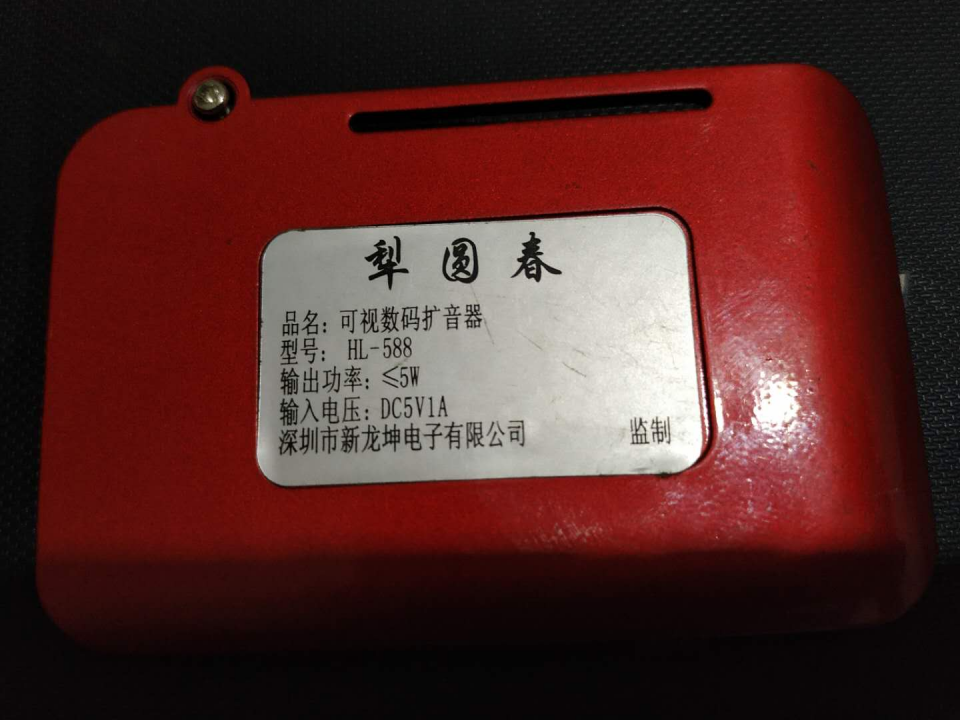

第一张图是看戏机的背面，标明了输入电压和输出功率。为什么还有个输出功率呢，外接喇叭的，或许是为了可以大家一块听戏。

背面

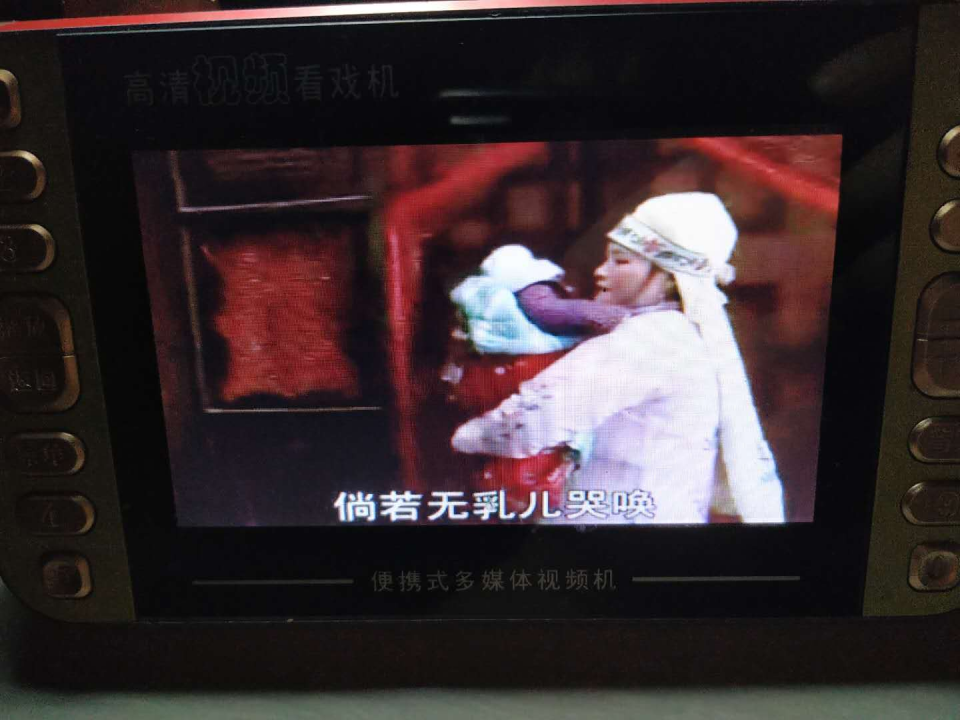

第二张图是看戏机的正面，两边按钮，中间屏幕，有点游戏手柄的感觉。看这画质，是不是能够感受到这满满的年代感。

正面

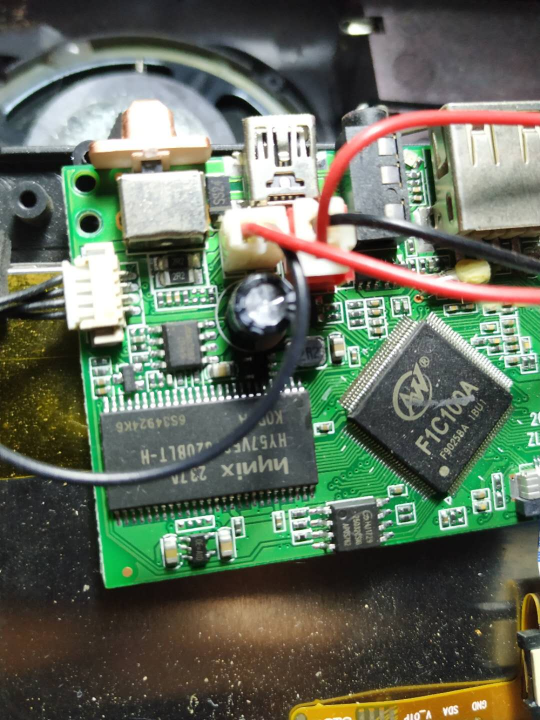

最后一张图，咱们来看看内部电路,能够看到USB接口、miniusb接口、耳机输出接口，最明显的就是F1C100A和海力士的内存了。

主控IC

这个设计不能说是复杂，但是很精巧，确实不浮夸。

最后的话：

看到这些，是不是有种用F1C100A玩Linux的感觉了。

ARM7、ARM9、ARM11、ARM-Cortex系列的关系

ARM公司自2004年推出ARMv7内核架构时，摒弃了以往"ARM+数字"这种处理器命名方法（ARM11之前的处理器统称经典处理器系列），重新启用Cortex来命名，并将Cortex系列细分为三大类：

Cortex-A系列：面向性能密集型系统的应用处理器内核

Cortex-R系列：面向实时应用的高性能内核

Cortex-M系列：面向各类嵌入式应用的微控制器内核

　　Cortex-M系列主要是用来取代经典处理器ARM7系列（比如基于ARMv4架构的ARM7TDMI），Cortex-M比ARM7的架构高了3代，性能也有较大提升，所以新的设计推荐使用Cortex-M，关于从ARM7到Cortex-M的移植详见ARM官网指导 ARM7处理器系列。

ARM7、ARM9、ARM11、ARM-Cortex的相同点

ARM7：ARMv4架构，ARM9：ARMv5架构，ARM11：ARMv6架构，ARM-Cortex 系列：ARMv7架构 ARM7没有MMU(内存管理单元)，只能叫做MCU（微控制器），不能运行诸如Linux、WinCE等这些现代的多用户多进程操作系统，因为运行这些系统需要MMU，才能给每个用户进程分配进程自己独立的地址空间。

ucOS、ucLinux这些精简实时的RTOS不需要MMU，当然可以在ARM7上运行。 ARM9、ARM11，是嵌入式CPU（处理器），带有MMU，可以运行诸如Linux等多用户多进程的操作系统，应用场合也不同于ARM7。

到了ARMv7架构的时候开始以Cortex来命名，并分成Cortex-A、Cortex-R、Cortex-M三个系列。三大系列分工明确：“A”系列面向尖端的基于虚拟内存的操作系统和用户应用； “R”系列针对实时系统； “M”系列对微控制器。

简单的说Cortex-A系列是用于移动领域的CPU，Cortex-R和Cortex-M系列是用于实时控制领域的MCU。所以看上去ARM7跟Cortex-M很像，因为他们都是MCU，但确是不同代不同架构的MCU（Cortex-M比ARM7高了三代！），所以性能也有很大的差距。此外，Cortex-M系列还细分为M0、M3、M4和超低功耗的M0+，用户依据成本、性能、功耗等因素来选择芯片。

ARM7，ARM9，cortex-m3,cortex-m4,cortex-a8的区别

arm系列从arm11开始，以后的就命名为cortex，并且性能上大幅度提升。

从cortex开始，分为三个系列，a系列，r系列，m系列。

m系列与arm7相似，不能跑操作系统（只能跑ucos2），偏向于控制方面，说白了就是一个高级的单片机。

a系列主要应用在人机互动要求较高的场合，比如pda，手机，平板电脑等。a系列类似于cpu，与arm9和arm11相对应，都是可以跑草错系统的。linux等。

r系列，是实时控制。主要应用在对实时性要求高的场合。

arm7和m3，m4是同一类型。这三个里面，arm7是最早的arm产品。m3是cortex m系列的过渡品，其低端市场被cortex m0的高端替代，其高端市场又被cortex m4的低端取代。现在m系列，是m4内核的。典型的芯片是st公司和飞思卡尔公司的。

arm9 和cortex a8 是一个类型的，都是跑操作系统的，现在的高端手机，三星，htc等智能手机，就是用的cortex a8，cortex a9 内核的芯片作为cpu。(1)ARM7,ARM9属于v4T或v5E架构(2)ARM11属于v6架构(3)Contex属于v7架构

ARM7,ARM9的区别在于是否有MMU(存储器管理单元)或MPU(存储器保护单元)架构上v5E相比v4T则是在于v5E新加入的增强型DSP(数字信号处理)指令,v4T则是Thumb指令集的加入,v6架构则是开始支持SIMD以及Thumb2的问世。
