《51单片机基础》：定时器

咱们今天就聊一聊那些年单片机关于定时器与中断方面的事儿，其实定时器实质上就是一个加1计数器。它随着计数器的输入脉冲进行自加1，也就是说当每来一个脉冲，计数器就会自动加1,如果当加到计数器为全1时，再输入一个脉冲就使计数器回零，且计数器的溢出使相应的中断标志位置1，向CPU发出就会发出中断请求。

再讲讲中断吧，有不少单片机初学者对中断有些懵，不知道它的用法，讲个生活例子就是比如你在家里看电视，突然门铃响啦此时你的第一选择就是去开门，打断你做原来事情让你优先去做开门这件事，这就是所谓中断。

当你这件事情结束之后，你又可以继续去看电视。关于单片机中断优先级的问题，小伙伴一定要勤于动手，勤于动脑的查找资料。所以接下来写一个关于定时器与中断的实验，将数码管上电之后8位都显示6，然后定个时间就两秒后全显示2，因为一些原因只能给小伙伴们截两张图片，不过有兴趣的小伙伴可以验证代码的正确性，都这样说啦，代码都是作者亲自验证过的（哈哈哈），行，接下来直接给小伙伴们上图

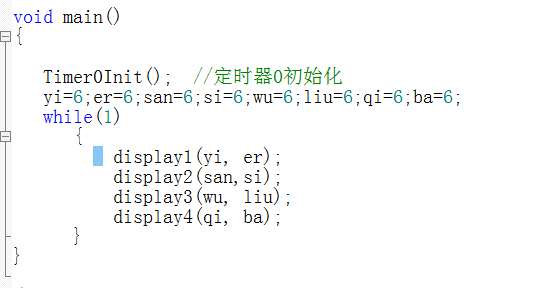

主函数部分：

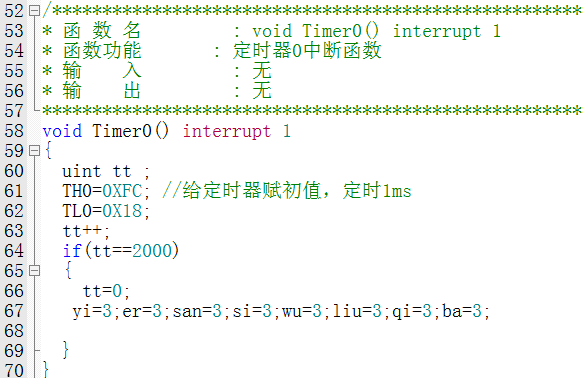

定时器主要代码：

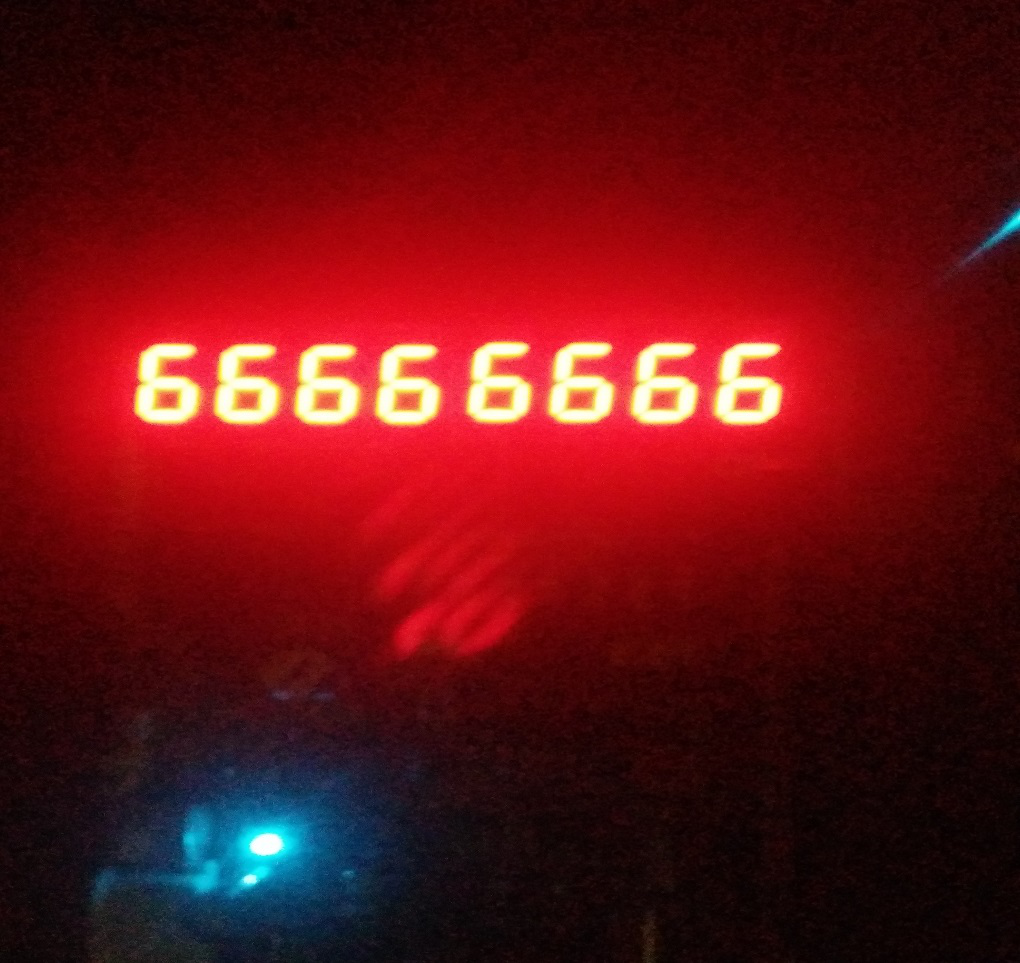

实验现象：

哈哈，今天的实验就分享到这里，也希望小伙伴们能够喜欢、点赞。

教你玩单片机之定时器（附程序）

80c51的定时器

80c51单片机内有两个可编程的定时/计数器T0、T1。它们是一个16位计数器，分别由一个高8位和一个低8位的寄存器组成的。TMOD是定时/计数器的工作方式寄存器，确定工作方式和功能；TCON是控制寄存器，控制T0、T1的启动和停止及设置溢出标志。

定时/计数器的工作原理

定时/计数器实质上是一个加1计数器。它随着计数器的输入脉冲进行自加1，也就是每来一个脉冲，计数器就自动加1，,当加到计数器为全1时，再输入一个脉冲就使计数器回零，且计数器的溢出使相应的中断标志位置1，向CPU发出中断请求（定时/计数器中断允许时）。如果定时/计数器工作于定时模式，则表示定时时间已到；如果工作于计数模式，则表示计数值已满。可见，由溢出时计数器的值减去计数初值才是加1计数器的计数值。

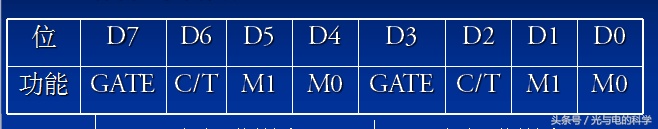

工作方式寄存器TMOD

GATE：门控制

0时：仅有运行控制位TRx来控制定时/计数器的开启

1时：由TRx和外部中断脉冲计数（用于计算外部中断负跳变 的次数）

C/T：计数器模式和定时器模式选择

0时：选择定时器模式

1时：选择为计数器模式

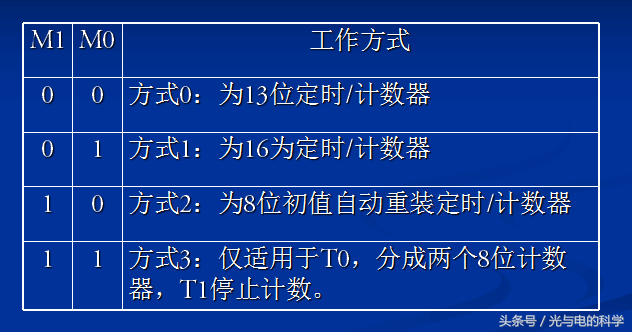

M1和M0：选择定时/计数器的工作方式

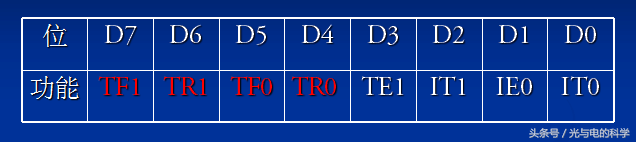

定时器/计数器控制寄存器TCON

IT0和IT1是设置外部中断的触发方式

当其为0时，为低电平触发方式

当其为1时，为负跳变触发方式

IE0和IE1是外部中断标志位

TF0和TF1是定时器的中断标志

TR1和TR0是打开相应的定时器

其他的是定时/计数器的控制

定时/计数器的工作方式

方式1

方式1为13位计数，由TL0的低5位（高3位未用）和TH0的8位组成。TL0的低5位溢出时向TH0进位，TH0溢出时，置位TCON中的TF0标志，向CPU发出中断请求。

方式2

方式2的计数位数是16位，由TL0作为低8位、TH0作为高8位，组成了16位加1计数器 。

方式3

方式3为自动重装初值的8位计数方式。

方式4

方式4只适用于定时/计数器T0，定时器T1处于方式3时相当于TR1=0，停止计数。

定时器操作步骤：

选择工作方式（设置M1，M0）

选择控制方式（设置GATE）

选择定时器还是计数器模式（设置C/T）

给定时/计数器赋初值(设置THx和TLx)

开启定时器中断（设置ET0或ET1）

开启总中断（设置EA）

打开计数器（设置TR1或TR0）

定时器小程序

void TimerConfiguration()

{

TMOD = 0x01; //定时器0选择工作方式1

TH0 = 0x3C; //设置初始值

TL0 = 0xB0;

EA = 1; //打开总中断

ET0 = 1; //打开定时器0中断

TR0 = 1; //启动定时器0

}

单片机之定时器LED程序

实验效果 :LED每隔500ms左移一次

void main(void)

{

Time=0;

GPIO_LED=0XFE;

TimerConfiguration();

while(1)

{

if(Time==10)

{

GPIO_LED=_crol_(GPIO_LED,1);

Time=0;

}

}

}

void TimerConfiguration()

{

TMOD = 0x01; //选择工作方式1

TH0 = 0x3C; //设置初始值,定时50MS

TL0 = 0xB0;

EA = 1; //打开总中断

ET0 = 1; //打开定时器0中断

TR0 = 1; //启动定时器0

}

void Timer0() interrupt 1

{

TH0 = 0x3C; //设置初始值

TL0 = 0xB0;

Time++;

}
