轻聊智能抛石车电控——基于Arduino的控制

智能抛石车这个题目，机械部分比重相当大，大部分队伍用了一个多月时间加工机械，留给电控的时间少之又少，认为就是一个简单的循迹程序。的确，主要就是一个循迹控制，玩过单片机的都知道，这是最最基础的电控，用arduino控制小车轮子正反转，“分分钟”完事一点也不夸张。但在实际备战过程中，结合小车的机械以及赛事规则的实际，大部分队伍还是难以解决这看似“小儿科”的控制。下面我来阐述一下如何根据这个赛题的实际情况做一个漂亮的控制。

电控分为三个部分：循迹；停车；旋转舵机。

一、循迹

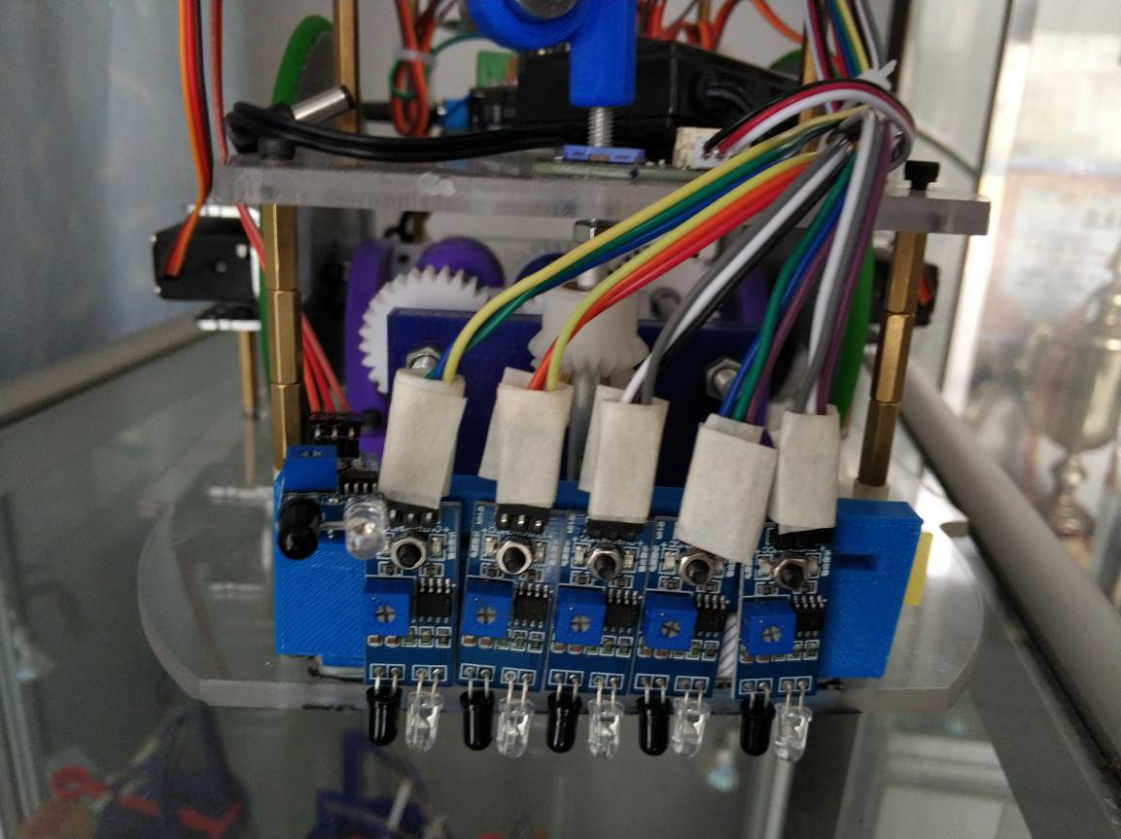

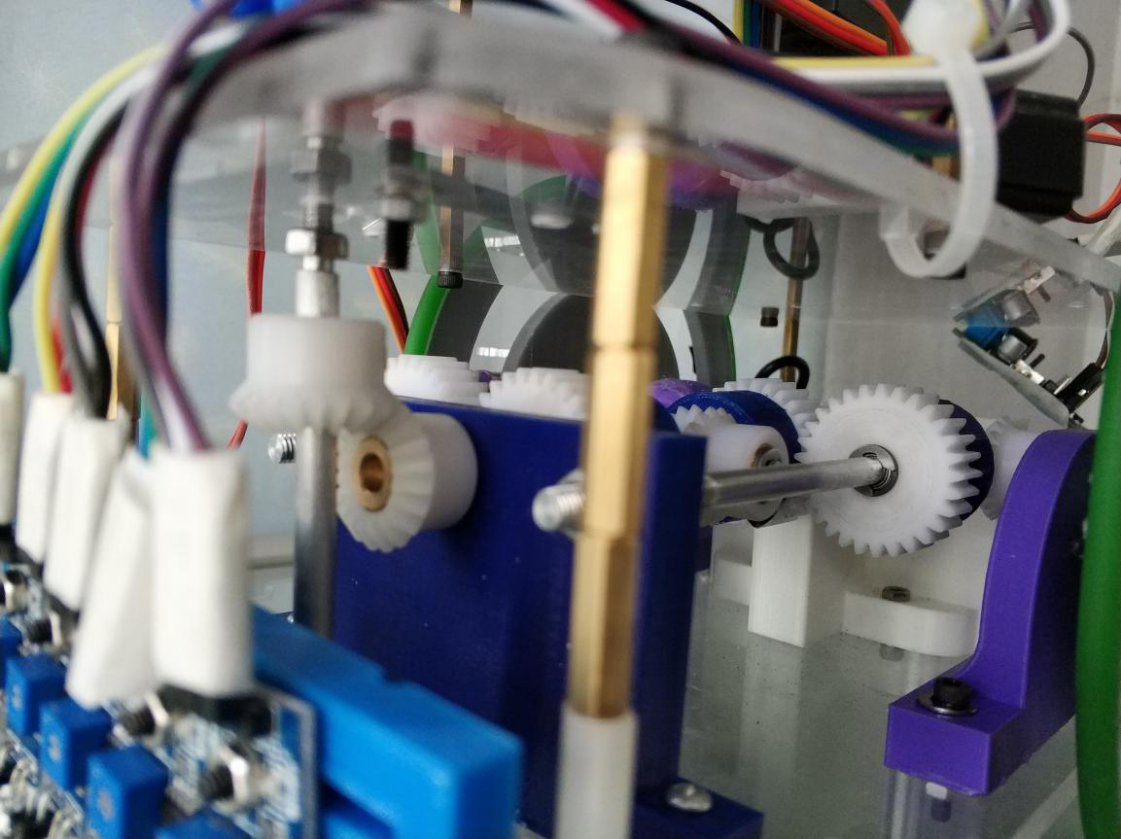

循迹的最常使用方法是用三个红外传感器检测到的高低电平来判断小车是否沿着黑线正确行驶，在一般的场合，用数字输出digitalWrite()来让小车的左右轮正反转实现差速转弯足够了。但在基于本次赛题，频繁的正反转无法使自己装配的齿轮很好的啮合实现传动，严重影响了“指南”精度，所以并不推荐。使用analogWrite()在调节PWM占空比，能够较为平滑的控制循迹。

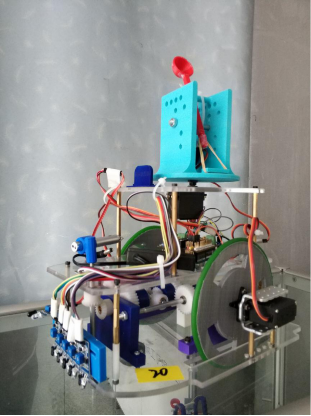

小车使用两个电机和一个万向轮。很多小组在调车过程中都遇到了一个问题，为什么之前两个轮子都能动，然而现在不行了，让我帮忙找下问题。原因无一例外都是电机控制用到了模拟量输出引脚9和10，并且加了舵机程序<Servo.h>，这在arduino封装舵机程序库中已经冲突了，所以必然9和10无法正常输出，换成其他引脚就可以解决问题了。

程序写完了，0 error 0 warning,理论上小车来个循迹是没问题了，可是小车要么跑太快，要么不动，这也很让人抓狂。这原因是出在了小车的机械结构。通常要实现“指南”，轮径=轴距，这就导致了我们的小车轮子都很大，在10cm-15cm间，加上赛道的摩擦力大，有的组甚至出现了PWM占空比调127小车不动，128小车则冲了出去。这个问题通过死磨占空比和供电电压是可以解决的，但必然导致同学身心疲惫。这个问题的核心就是小车电机的扭矩太小导致，换成步进电机或者圆周舵机，都是可以完美解决这个问题的。

这里我讲一下如何在本赛题中充分利用圆周舵机。

圆周舵机与普通舵机的控制区别就是，普通舵机duoji.write(角度)，角度写多少，舵机就停在那个角度。而圆周舵机为duoji.write(速度)，通常90为静止速度，0和180为正转和反转的最大速度，但根据舵机做工差别，静止速度会在90左右不等。舵机的扭矩足以带动我们自己的小车，经过试验，只要舵机能转，小车就能跑，可以实现小车的缓慢循迹。

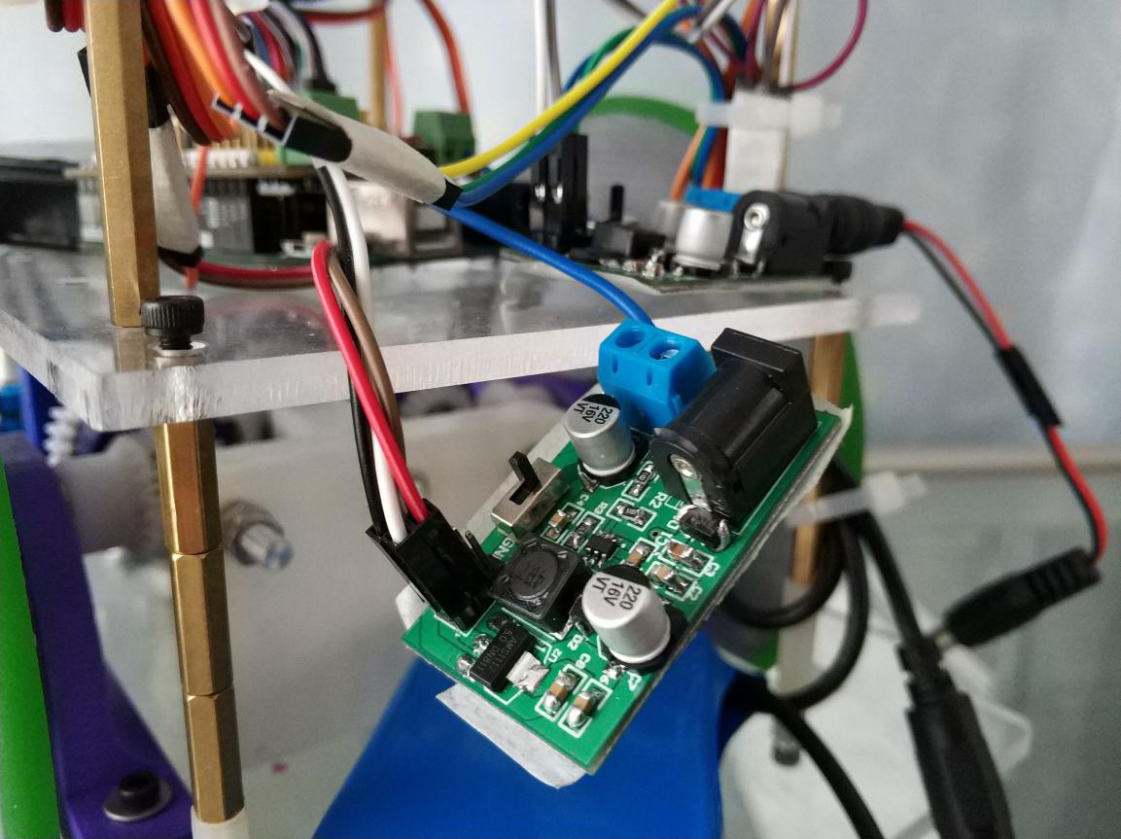

这里我还要提一点，舵机引脚的vcc和gnd不要直接接在arduino的扩展板上，因为舵机需要的电流很大，容易导致arduino的输出电流混乱，单片机无法正常工作，所以舵机也是要分开+5V供电的。我用了自己做的稳压板供电，单片机只接了信号端。注意：稳压板和单片机一定要共地！共地！共地！很多组一开始电机不转都是因为外接模块供电和主控板没有共地。

二、停车

停车通常有三种方案，触碰传感器，超声波传感器，红外传感器。

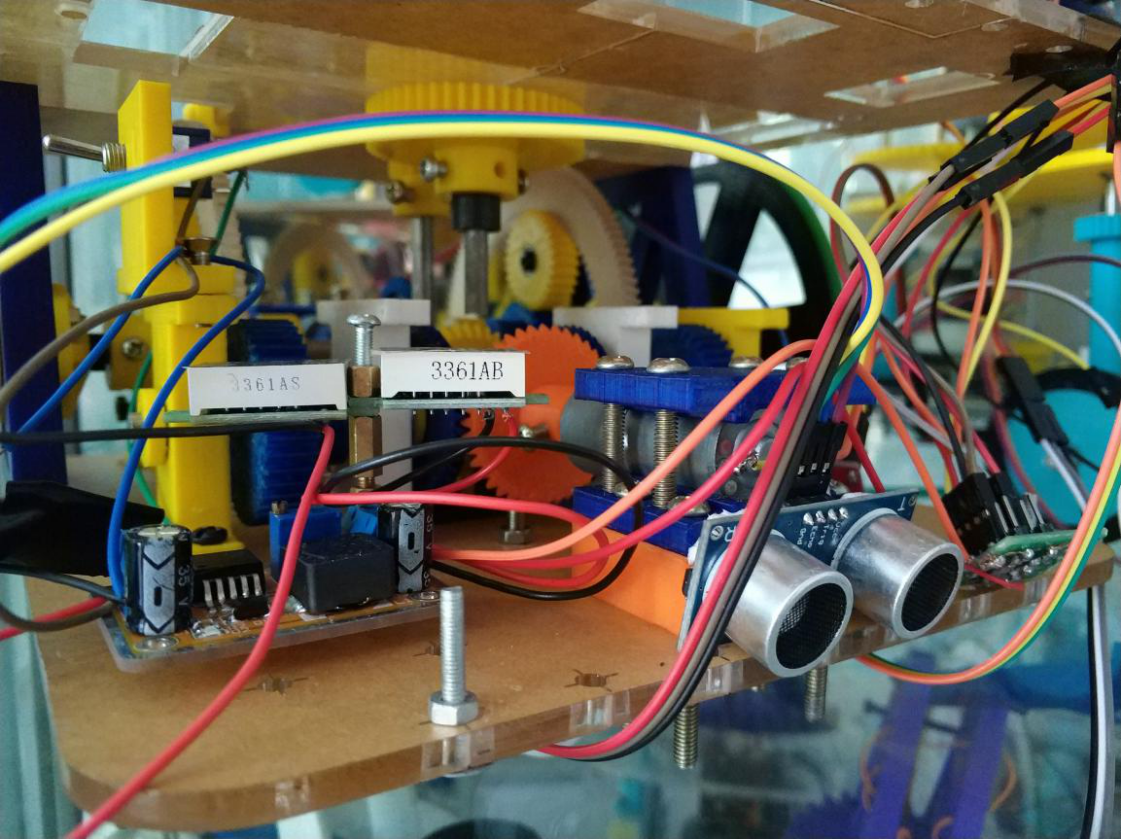

触碰传感器虽然说是几乎不存在干扰，但由于停止是的那一下碰撞直接影响了“指南”精度，所以几乎没有小组使用。超声波传感器与红外传感器一样是不接触的，但超声波总是不稳定，我用Serial.print()读数时，时不时出现一个负值，且延时严重，我个人不喜欢，但大部分组还是使用了超声波传感器，比赛中途就触发的现象并不少见。影响红外传感器的判断的唯一因素就是自然光线，中午阳光太强烈可能导致红外的直接触发。使用红外的小组对此束手无策，其实在阳光强烈时，将红外传感器的触头稍向下掰一点，就可以完美解决了。所以我很推荐用红外，比超声波少用一个引脚，且程序简单了很多。

三．旋转舵机

主控板要检测“指南”偏移的角度，机械指导老师都推荐使用“角位移传感器”。对于刚上手单片机的小白来说，根本不知角位移传感器如何控制。其实，某宝上能买到的角位移传感器都是103电位器，通过analogRead()读取电位值，通过加减乘数转变为舵机要旋转的角度。arduino函数库中有一个map(x,a1,a2,b1,b2)函数完美解决了这一计算难题.x为当前值，a1,a2为当前值的范围，b1,b2为当前值需要映射到的范围。相当简便。

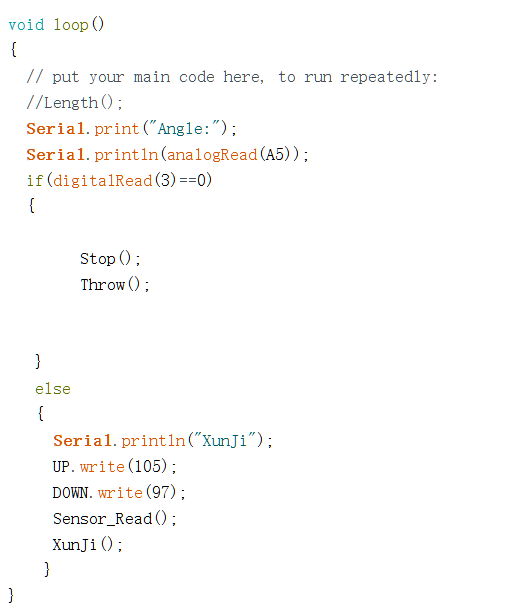

下面附上程序
