简单共阴极数码管电路图大全（CD4511段译码驱动器）

共阴极则是把所有LED的阴极连接到共同接点com，而每个LED的阳极分别为a、b、c、d、e、f、g及dp（小数点），如下图所示。图中的8个LED分别与上面那个图中的A~DP各段相对应，通过控制各个LED的亮灭来显示数字。

判断公阴极和公阳极

找公共共阴和公共共阳：首先，我们找个电源（3到5伏）和1个1K（几百欧的也行）的电阻，VCC串接个电阻后和GND接在任意2个脚上，组合有很多，但总有一个LED会发光的，找到一个就够了，然后GND不动，VCC（串电阻）逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阴的了。相反用VCC不动，GND逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阳的。也可以直接用数字万用表，红表笔是电源的正极，黑表笔是电源的负极。

简单共阴极数码管电路图（一）

CD4511是一片CMOSBCD—锁存/7段译码/驱动器，用于驱动共阴极LED（数码管）显示器的BCD码—七段码译码器。

它具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供较大的拉电流。可直接驱动共阴LED数码管。

以下是cd4511数码管驱动原理图。是CD4511实现LED与单片机的并行接口方法。

简单共阴极数码管电路图（二）

如图所示电路，正电源Vcc和地端GND用夹子与被测电路相连，UIN端通过探针接被测点。当被测点为高电平时，VT1导通，h、c、g笔段为高电平并发光，同时经隔离管VD1使e、f笔段也发光，数码管显示出H字形；被测点为低电平时，VT2导通，d、e、f笔段发光，显示1字形。VD1、VD2起隔离作用，并完成逻辑“或”的功能（也可用二输入端或门代替），使显示H或L时e、f笔段均发光。调整R3、R4大小可改变高、低电平的检测阈值，调整R5可改变数码管发光亮度。

简单共阴极数码管电路图（三）

CD4511驱动共阴极LED数码管的典型接线电路图

简单共阴极数码管电路图（四）

数码管是用于显示0，1，2，9数字的显示器件具体应用时，这些数字都是以BCD编码形式表示，通过译码器加到显示管上。目前在数字电路中，最常用的是七段字形显示管，发光材料为磷砷化镓。表示字形的每一段相当一个发光管。所有二极管的内部连接有两种：阳极连接在一起称共阳形，阴极连在一起，称为共阴形。

如何用单片机控制数码管（带原理图程序注释）

说起数码管这个器件时，你可能会对它产生好奇，是怎样控制它显示数字字母的，也许正是因为这个好奇心驱使我们总想去了解它使用它。

数码管：由多个发光二极管封装在一起组成8字结构，引线已在内部完成，我们只需引出他们的各个笔画，公共电极。数码管实际上由七个发光二极管组成“8”字型结构，加上小数点就是8个，这些段位分别由a,b,c,d,e,f,g,dp来表示。

数码管（图片来源于网络）

在市场上可以分为两种数码管，分别为共阳极，共阴极，共阳极顾名思义就是把LED的正极端连在一块，在点亮的时候只需要把另一端通过单片机的指令让其接地即可，共阳极也是如此(本篇中为共阴极)。

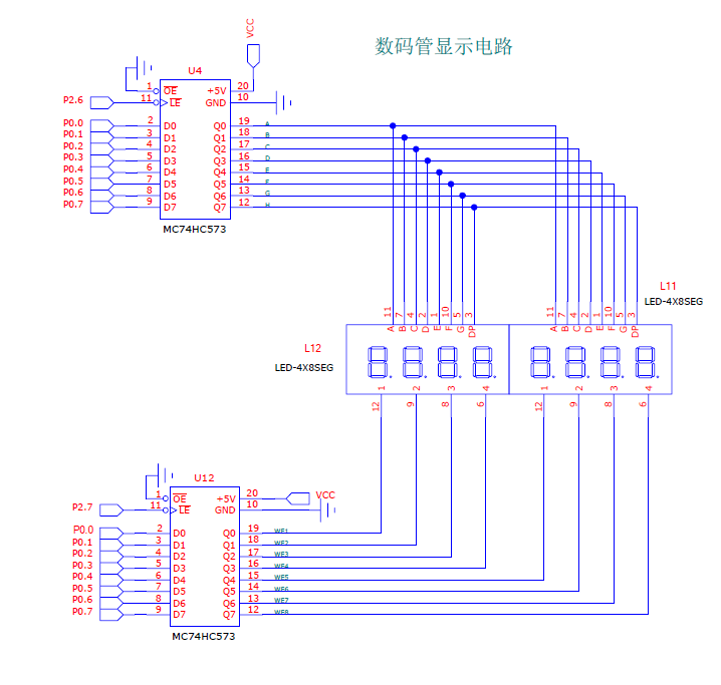

原理图如下：

原理图

在单片系统中扩展LED数码管多用共阳极数码管，原因就是选用共阴极数码管在用单片机驱动时，所用的驱动功率较大，共阳极就避免了这个问题，在使用的时候为了避免电流过大，还需在每个字段要串联一个电阻。

但是在使用的时候由于数码管端口较多，想要控制多个数码管的话，还需加74H573锁存器，在本篇讲解中使用该锁存器，数码管采用共阴极。

74H573

原理图

如果想让上图中第一个数码管显示字母'b'，则只需要控制相应的位拉高（既c,d,e,f,g），其余为低电平即可，转化成二进制就是0111 1100。

控制代码如下

#include <reg52.h>

sbit duan=P2^6;//定义段选

sbit wei=P2^7;//定义位选

main()

{

P0=0x07;//0111 1100--b

duan=1;//锁存IC失能

duan=0;

P0=0xfe;//1111 1110

wei=1;//锁存IC使能

wei=0;

while(1);

}

在程序中出现断选和位选，所谓断选就是控制数码管显示什么，位选是控制哪一个数码管亮，文章中是想让第一个数码管点亮，在程序中只需让第一个数码管是低电平，其余是高电平即可，转化为二进制就是1111 1110，另外程序中还有让断选或位选等于0和等于1的那句话，这可以理解为锁存器的启动，这样可以把数据写进去而且后期不能随便修改。

小伙伴们你们学会了吗？敢不敢来试试，点亮第三个数码管，显示数字9，把你的答案写在评论区，分享一下吧！
