51单片机 16X192点阵程序动态显示汉字 教程（附仿真文件+源代码）

网友投稿

最近有小伙伴给我留言说希望我能写一篇汉子动态程序显示的文章，他想学习这方面的知识，我就抽空用仿真软件做了一个，鉴于项目比较简单，我就不过多的描述了，有问题请及时留言。

下面进入正题:

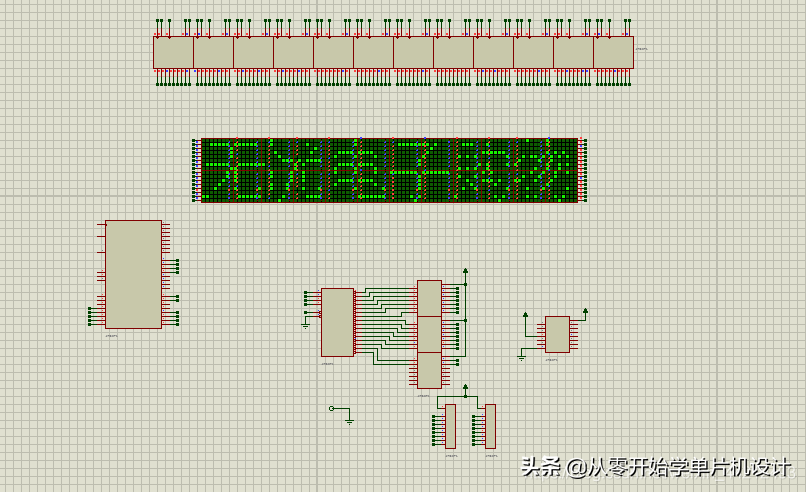

51单片机 16X192点阵程序动态显示任意汉字

程序参考源代码如下：

#include<AT89X52.H>

sbit ST=P3^5;

sbit E1=P3^4;

sbit MR=P3^7;

char cashe[12];

char code wd[12][16]={

{0xFF,0xC0,0xFE,0xFE,0xFE,0xFE,0x80,0xFE,0xFD,0xFD,0xFB,0xF7,0xEF,0xDF,0x3F,0xFF},

{0xFF,0x03,0xFF,0xFF,0xFF,0xFF,0x01,0x7F,0x7F,0x7F,0x7F,0x7F,0x7D,0x7D,0x81,0xFF},/*"无",0*/

/* (16 X 16 , 宋体 )*/

{0xDF,0xDF,0xDF,0xCF,0x57,0x58,0x5F,0xDF,0xDE,0xDE,0xDE,0xDD,0xDD,0xDB,0xDB,0xD7},

{0x7F,0x6F,0x73,0x77,0x7F,0x01,0x5F,0x5F,0xDF,0xDF,0xDF,0xDF,0xDD,0xDD,0xE1,0xFF},/*"忧",1*/

/* (16 X 16 , 宋体 )*/

{0xFE,0xFE,0xFE,0xC0,0xDE,0xDE,0xC0,0xDE,0xDE,0xDE,0xC0,0xDE,0xFE,0xFE,0xFF,0xFF},

{0xFF,0xFF,0xFF,0x07,0xF7,0xF7,0x07,0xF7,0xF7,0xF7,0x07,0xF7,0xFD,0xFD,0x01,0xFF},/*"电",2*/

/* (16 X 16 , 宋体 )*/

{0xFF,0xC0,0xFF,0xFF,0xFF,0xFE,0xFE,0xFE,0x00,0xFE,0xFE,0xFE,0xFE,0xFE,0xFA,0xFD},

{0xFF,0x0F,0xDF,0xBF,0x7F,0xFF,0xFF,0xFB,0x01,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF},/*"子",3*/

/* (16 X 16 , 宋体 )*/

{0xFF,0x83,0xBB,0xAB,0xAA,0xAA,0xA9,0xAB,0xAB,0xAA,0xEE,0xD7,0xDB,0xBB,0x7F,0xFF},

{0x7F,0x3F,0x7F,0x01,0xFD,0xFD,0xBD,0xBD,0x5D,0xED,0x05,0xED,0xFD,0xFD,0xEB,0xF7},/*"购",4*/

/* (16 X 16 , 宋体 )*/

{0xEF,0xEF,0xAF,0xAE,0x82,0xAD,0x6B,0xEB,0xE6,0xCD,0x2B,0xEF,0xEE,0xED,0xEB,0xFF},

{0x7F,0x7F,0x7F,0x03,0xAB,0xAB,0x6B,0x6B,0xDB,0xDB,0xBB,0x7B,0xFB,0xFB,0xD7,0xEF},/*"物",5*/

/* (16 X 16 , 宋体 )*/

};

void del(int i)//============================//延时程序

{while(i--);}

aline() ////=======================发送一行的显示程序

{

char i=0;

TI=0;

for(i=0;i<12;i++)

{SBUF=cashe[i];while(~TI);TI=0;} //将缓存中的信息转存入595的存储器中，到此不显示

}

main()

{

int m=0,n=0;

TI=0;

SM0=0;

SM1=0;

E1=0;

while(1)

for(m=0;m<16;m++) //共有16行 循环16次显示这16行 串行的595送出行的数据

{ //由74hc154选中要显示的行

for(n=0;n<12;n++) //这个for循环用来向缓存数组中装载要显示的内容

{cashe[11-n]=wd[n][m];} //将第m个字的第n行信息装载 ，因为595串接 数据第一个进去的会在最后一个595中，最后进去的会在第一个595中

aline(); //将缓存中的一行信息载入595缓存中

ST=0;ST=1; //595产生上升沿 输出595锁存的数据

P2=m; //选中要显示的行输出数据

del(100);//延时一段时间，以造成视觉暂存效应

}

}

最后，如果有什么意见或者建议欢迎您留言给我，让我们共同学习一起进步，如果需要 程序完整源代码，请在下方留言或者私信我，看到后会第一时间回复。

如果喜欢我的文章请点赞转发加关注啊，谢谢！

单片机初学者轻松入门之（十九）：8乘8点阵显示汉字

字模提取软件

1、打开软件，单击选择 "参数设置"

2、单击"文字输入区字体选择"

设置完成单击"确定"

3、单击"其它选项"

如果是点阵显示，则选择"横向取模"，字节倒序；

如果是12864显示，则选择"纵向取模"，字节倒序。

4、 在文字输入区输入要取模的文字，按下Ctrl+Enter结束文字输入

5、单击"取模方式"

双击"C51格式"进行字模生成

如下图所示在点阵生成区生成了字库代码

1、 电路图

2、 程序设计

#include<reg51.h>

#include<intrins.h>

unsigned char code a[]={0x10,0x10,0xFF,0x10,0x28,0x44,0x82,0x01};

void delay(unsigned int m)

{

unsigned char i;

while(m--)

for(i=0;i<120;i++);

}

void main()

{

unsigned char m,k=0;

m=0xfe;

while(1)

{

P0=m; //行0有效

m=_crol_(m,1);

P2=a[k++]; //列1有效

if(k==8)k=0;

delay(1);

}

}

3、下载程序并设计
