单片机的程序编写

MCU的程序的编写与PC下的程序的编写存在很大的区别，虽然现在基于C的MCU开发工具越来越流行，但对于一个高效的程序代码和喜欢使用汇编的设计者来讲，汇编语言仍然是最简洁、最有效的编程语言。

对于MCU的程序编写，其基本的框架可以说是大体一致的，一般分为初始化部分(这是MCU程序设计与PC最大的不同)，主程序循环体和中断处理程序三大部分，其分别说明如下：

初始化：对于所有的MCU程序的设计来讲，出世化是最基本也是最重要的一步，一般包括如下内容：

屏蔽所有中断并初始化堆栈指针：初始化部分一般不希望有任何中断发生。

清除系统的RAM区域和显示Memory：虽然有时可能没有完全的必要，但从可靠性及一致性的角度出发，特别是对于防止意外的错误，还是建议养成良好的编程习惯。

阅读累了可以先关注我，不迷路，打开头像关注查看个人主页以及简介，更多优秀内容，叫“林老师”分享给大家

IO口的初始化：根据项目的应用的要求，设定相关IO口的输入输出方式，对与输入口，需要设定其上拉或下拉电阻;对于输出口，则必须设定其出世的电平输出，以防出现不必要的错误。

中断的设置：对于所有项目需要用到的中断源，应该给予开启并设定中断的触发条件，而对于不使用的多余的中断，则必须给予关闭。

其他功能模块的初始化：对于所有需要用到的MCU的外围功能模块，必须按项目的应用的要求进行相应的设置，如UART的通讯，需要设定Baud Rate，数据长度，校验方式和Stop Bit的长度等，而对于Programmer Timer，则必须设置其时钟源，分频数及Reload Data等。

参数的出世化：完成了MCU的硬件和资源的出世化后，接下来就是对程序中使用到的一些变量和数据的初始化设置，这一部分的初始化需要根据具体的项目及程序的总体安排来设计。对于一些用EEPROM来保存项目预制数的应用来讲，建议在初始化时将相关的数据拷贝到MCU的RAM，以提高程序对数据的访问速度，同时降低系统的功耗（原则上，访问外部EEPROM都会增加电源的功耗）。

主程序循环体：大多数MCU是属于长时间不间断运行的，因此其主程序体基本上都是以循环的方式来设计，对于存在多种工作模式的应用来讲，则可能存在多个循环体，相互之间通过状态标志来进行转换。对于主程序体，一般情况下主要安排如下的模块：

计算程序：计算程序一般比较耗时，因此坚决反对放在任何中断中处理，特别是乘除法运算。

显示传输程序：主要针对存在外部LED、LCD Driver的应用。

中断处理程序：中断程序主要用于处理实时性要求较高的任务和事件，如，外部突发性信号的检测，按键的检测和处理，定时计数，LED显示扫描等。

一般情况下，中断程序应尽可能保证代码的简洁和短小，对于不需要实时去处理的功能，可以在中断中设置触发的标志，然后由主程序来执行具体的事务――这一点非常重要，特别是对于低功耗、低速的MCU来讲，必须保证所有中断的及时响应。

对于不同任务体的安排，不同的MCU其处理的方法也有所不同。

例如，对于低速、低功耗的MCU(Fosc=32768Hz)应用，考虑到此类项目均为手持式设备和采用普通的LCD显示，对按键的反应和显示的反应要求实时性较高，应此一般采用定时中断的方式来处理按键的动作和数据的显示；而对于高速的MCU，如Fosc》1MHz的应用，由于此时MCU有足够的时间来执行主程序循环体，因此可以只在相应的中断中设置各种触发标志，并将所有的任务放在主程序体中来执行。

在MCU的程序设计中，还需要特别注意的一点就是：要防止在中断和主程序体中同时访问或设置同一个变量或数据的情况。有效的预防方法是，将此类数据的处理安排在一个模块中，通过判断触发标志来决定是否执行该数据的相关操作；而在其他的程序体中(主要是中断)，对需要进行该数据的处理的地方只设置触发的标志。――这可以保证数据的执行是可预知和唯一的。

在学校里学了这些知识，并没有时间思考这些之间概念之间的区别，一直注重渴望技术的提升，却忘了这些基础才是根本。蹭着在家的这一段时间，准备好好梳理一下之间的关系，这是一个宏大的框架，写下这些，也是因为在求职的时候对于这些涉及到了，加深一下自己的印象吧。不说了，直接入主题吧。

ARM

在嵌入式领域里，ARM本意是微处理器行业的一家知名企业，英国ARM公司是全球领先的半导体知识产权提供商。全球超过95%的智能手机采用ARM架构，ARM设计了大量的高性价比、耗能低的精简指令集计算（RISC）处理器。这里的ARM指的是处理器。处理器也是CPU的意思，所以ARM处理器就是CPU的意思。ARM公司不生产芯片、生产CPU.是一个32位精简指令集处理器架构，ARM处理器包含以下几个系列的处理器产品以及其它厂商实现的基于ARM体系结构的处理器。如ARM7 系列、ARM9系列、ARM9E系列、ARM10E系列等等。这些处理器广泛应用于实时嵌入式应用，如存储设备、汽车、工业和网络设备。

STM32

上面说了ARM处理器核当前ARM7、ARM9、ARM9E、ARM10E、SecurCore以及最新的ARM11系列。而STM32使用的其中的Cortex-M3内核。当时由于arm7能效低，arm9的硬件和编程过于复杂。为了满足消费电子的需求而改进arm7，代号为cortex -m，这样st或nxp等产家以这个新的核心来加自己的外设就得到了stm32或lpc系列的单片机了。可以清楚得到stm32是基于ARM Cortex-M3内核的，但不属于ARM。因为ARM公司只提供了处理器，st（意法半导体）还有nxp（恩智浦半导体）厂家以此内核为核心添加外设得到了stm32或lpc系列单片机。只能说stm32是基于ARM Cortex -M3内核的，但是不属于ARM。ARM Cortex-M3内核具有高性能、低成本、低功耗等特点，属于ARM7架构中的一员。

51单片机

谈谈51单片机与stm32单片机的区别，先介绍一下，什么是单片机。单片机全称单片微型计算机，简单来说就是集CPU(运算、控制)、RAM(数据存储-内存)、ROM(程序存储)、输入输出设备（串口、并口等）和中断系统处于同一芯片的器件。在我们个人电脑中CPU、RAM、ROM、I/O这些都是单独的芯片，然后这个芯片被安装一个主板上，这样就构成了我们的PC主板，进而组装成电脑，而单片机只是将这所有的集中在一个芯片上而已。

51单片机是对所有兼容Intel8031指令系统的单片机的统称，这一系列的单片机的始祖是Intel的8031单片机，后来随着flash ROM技术的发展，8031单片机取得了长足的进展成为了应用最广泛的8bit单片机之一，他的代表型号是ATMEL公司的AT89系列。STM32单片机则是ST(意法半导体)公司使用arm公司的cortex-M为核心生产的32bit系列的单片机，它的内部资源（寄存器和外设功能）较8051、AVR和PIC都要多的多，基本接近于计算机的CPU了，适用于手机、路由器等等。

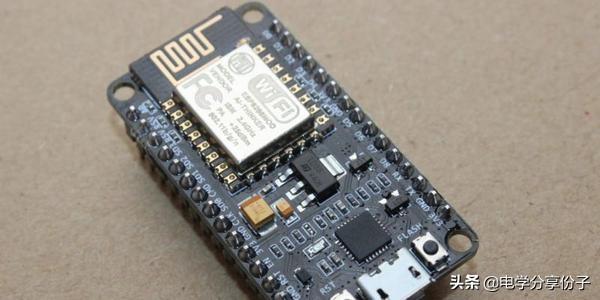

开发板与单片机的区别

经过之前的总结，ARM处理器内核加上外设模块（如UART、IIC）组成了芯片（如STM32），也就是单片机，单片机芯片再加上

一些常用的电子器件构成的电路板便是开发板。方便初学者使用，上面常用的外设有led灯、数码管、独立按键、矩阵按键、液晶显示屏、红外线接收头等。而单片机只是上面的核心芯片。

单片机中一个程序的运行过程详解

单片机 中一个程序 的运行过程 分为取指令，分析指令和执行指令几个步骤。

取指令的任务是：根据程序计数器PC中的值从程序存储器读出现行指令，送到指令寄存器。

分析指令阶段的任务是：将指令寄存器中的指令操作码取出后进行译码，分析其指令性质。如指令要求操作数，则寻找操作数地址。计算机执行程序的过程实际上就是逐条指令地重复上述操作过程，直至遇到停机指令可循环等待指令。一般计算机进行工作时，首先要通过外部设备把程序和数据通过输入接口电路和数据总线送入到存储器，然后逐条取出执行。但单片机中的程序一般事先我们都已通过写入器固化在片内或片外程序存储器中。因而一开机即可执行指令。

下面我们将举个实例来说明指令的执行过程：

开机时，程序计算器PC变为0000H。然后单片机在时序电路作用下自动进入执行程序过程。执行过程实际上就是取出指令(取出存储器中事先存放的指令阶段)和执行指令(分析和执行指令)的循环过程。

例如执行指令：MOV A,#0E0H，其机器码为“74H E0H”，该指令的功能是把操作数E0H送入累加器，0000H单元中已存放74H，0001H单元中已存放E0H。当单片机开始运行时，首先是进入取指阶段，其次序是：

1 程序计数器的内容(这时是0000H)送到地址寄存器;

2 程序计数器的内容自动加1(变为0001H);

3 地址寄存器的内容(0000H)通过内部地址总线送到存储器，以存储器中地址译码电跟，使地址为0000H的单元被选中;

4 CPU使读控制线有效;

5 在读命令控制下被选中存储器单元的内容(此时应为74H)送到内部数据总线上，因为是取指阶段，所以该内容通过数据总线被送到指令寄存器。

至此，取指阶段完成，进入译码分析和执行指令阶段。

由于本次进入指令寄存器中的内容是74H(操作码)，以译码器译码后单片机就会知道该指令是要将一个数送到A累加器，而该数是在这个代码的下一个存储单元。所以，执行该指令还必须把数据(E0H)从存储器中取出送到CPU，即还要在存储器中取第二个字节。其过程与取指阶段很相似，只是此时PC已为0001H。指令译码器结合时序部件，产生74H操作码的微操作系列，使数字E0H从0001H单元取出。因为指令是要求把取得的数送到A累加器，所以取出的数字经内部数据总线进入A累加器，而不是进入指令寄存器。至此，一条指令的执行完毕。单片机中PC=0002H，PC在CPU每次向存储器取指或取数时自动加1，单片机又进入下一取指阶段。这一过程一直重复下去，直至收到暂停指令或循环等待指令暂停。CPU就是这样一条一条地执行指令，完成所有规定的功能。

ROM是只读存储器，用于存储程序代码;RAM是数据存储器，用于存放单片机运行时的数据，也就是说RAM中的数据掉电(复位)后就会消失，而ROM中的数据不会。

中断最主要的作用是保护现场，计时器用于精确定时和长定时，如果你看不懂，在问我!

中断是通过硬件来改变CPU的运行方向的。计算机在执行程序的过程中，当出现CPU以外的某种情况时，由服务对象向CPU发出中断请求信号，要求CPU暂时中断当前程序的执行而转去执行相应的处理程序，待处理程序执行完毕后，再继续执行原来被中断的程序。这种程序在执行过程中由于外界的原因而被中间打断的情况称为“中断”。

“中断”之后所执行的相应的处理程序通常称之为中断服务程序或中断处理子程序。

原来正常运行的程序称为主程序。

主程序被断开的位置(或地址)称为“断点”。

引起中断的原因，或能发出中断申请的来源，称为“中断源”。

中断源要求服务的请求称为“中断请求”(或中断申请)。

当硬件电路将中断信号送给cpu时，给主程序设置一个断点，然后去响应中断请求，当完成中断的内容后，在返回断点处继续执行主程序。
