自学单片机第十四篇话外:总线的作用
细细数来,我们已经学习了十四篇了,从如何打开软件,到如今的总线输出,可以说在不断地向复杂的控制迈进,当然对于急于求成的同学来说,讲得多少有些细了,但技术就是这样,走的越快,反而学得越皮毛,即便你明白了更高深的一些技巧,可是基础总要打牢的,总之,慢慢来。我们又没有期中或者期末考试,也没有老师去逼着进行毕业设计,我们就是为了兴趣,自己学自己用,所以毋须太过急躁。当然,也不要把激情消耗得太厉害,还是要保持对单片机的热情的。不然,很难坚持下去。如今我们才仅仅是在单片机的路上,走了一俩个台阶,还有很长的路要走呢。
言归正转,我们一直在学总线,总线都可以来开什么,为什么要用总线的方法来控制。前边学了单点的操作,多点的操作,总线的操作,为什么说总线的操作就比较重要?
这要从单片机的控制上来说了,并不说总线控制或者总线方法就是比较重要的,只是说,我们应该熟练使用总线的方法进行操作,因为,接下来的很多功能都会用到总线,我们在操作时,会不断地去更改某一个端口的数据,或者对数据进行变换,如果每个端口都去重新定义一遍,不仅复杂,而且编程中还要不断地去查找自己对该端口的定义名称,写错后也十分难以查找错误。
而通过总线方法的调用或转换,就没有这个顾虑了,最多就是在注释中详细说明本步骤操作的原因和对象就好。我们在上一篇也介绍了很多的运算方法,这些方法,更加使得数据的变化方便快捷。
在以后我们涉及扩展芯片或功能时,总线就会成为数据传输的重中之重,尽管我们也会采用两线的串口,但是扩展芯片的数据更多还是用并口传输的。读取数据后需要进行相应的提取数据,这些操作,都需要有一定的基础。
当然,说了这么多,并不是说总线方式就是好的,不用它就不行,我们只是说它的用途很广,但是在某些场合,总线方式反而很累赘,这就要求我们依据需求来进行选择输出操作方法。比如我们就需要一个端口的改变,那么用定义端口的方法,就可以了,这样改变和操作就简单明了,或者后边讲到的,对多个不同区域的端口单独操作,使用定义的方法会比总线更加方便。当然这也是需要看操作的目的和方法的。
总之就是说,我们要熟练掌握总线的操作方法,对总线的认识要更加深刻,不能给你一个数据0x78,自己半天也写不出端口的状态,或者还不知道十六进制的计算方法,那就有些不好了,还是要慢慢提高的,如果自己对这些不熟悉,可以回去看看前面的文章,再自己写一写,给自己找些例子,练习一下,通过仿真,对自己的练习进行检验。注意实践才是正道。
你会还是不会,靠的是实践来说明的。不要以为单片机编程就是纸上谈兵,如果没有扎实的实践,一切就是无根之萍,总要飘走的。我这两篇没有进行演示和仿真,是因为前期需要准备的内容还是比较多的,就这还没有把单片机的基本知识搬出来细说呢。我们通过学习一点点的了解吧。

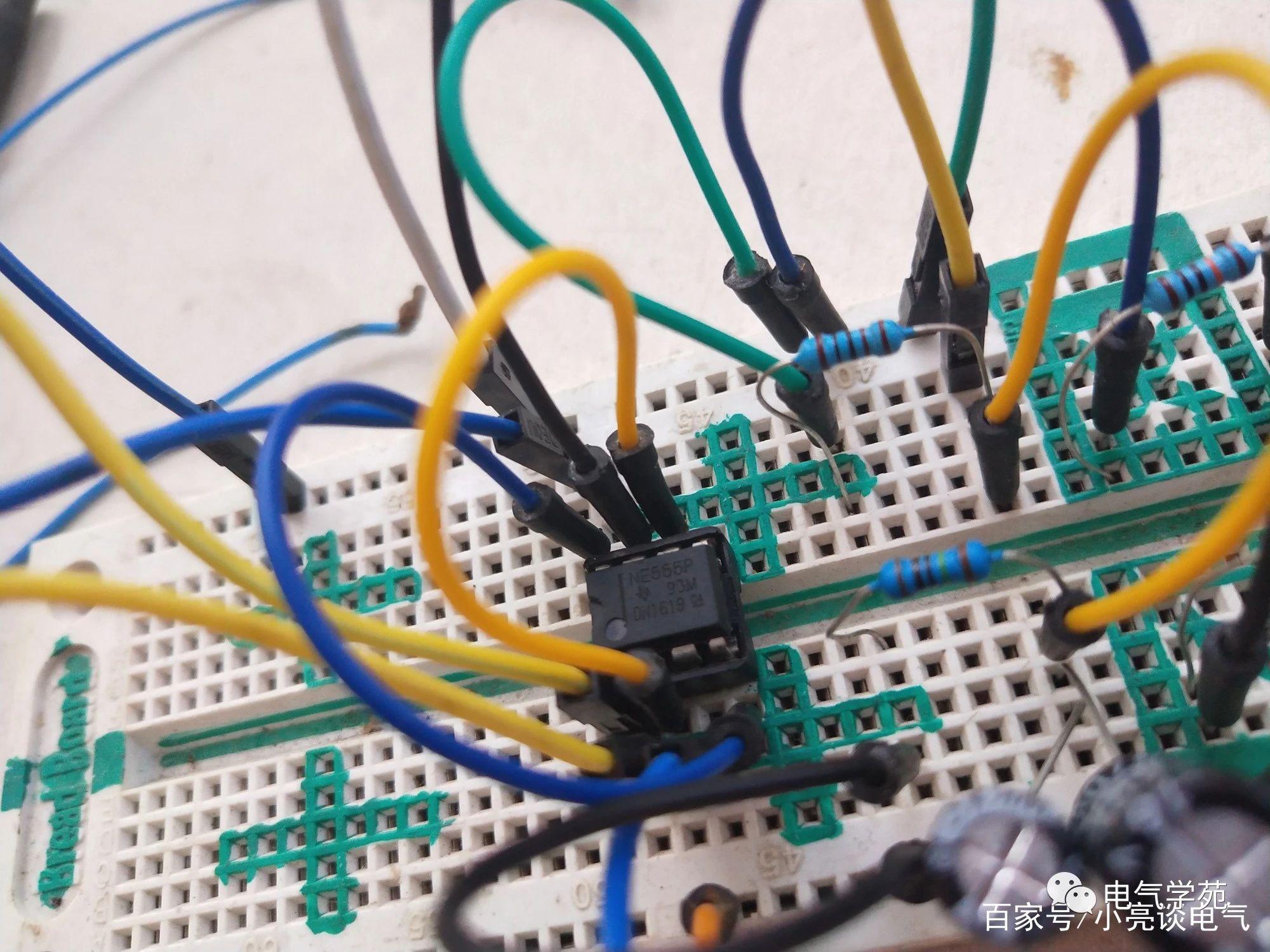

总之,多练。尤其是下载到硬件,这才是单片机学习的正确方式,仿真只是学习的手段,下载到硬件中才是真正的目的。仿真无法实现现实中的一些状况,例如接触不良,线束接错,电压不够,设备故障等等。只有通过现实的检查排除故障,才会真正地学会单片机。到后期会尽量多发关于硬件的测试。由于家里添了一个宝宝,所以时间就要交给她了。写的会比较不稳定。见谅了。
有什么问题或建议可以私信或留言,我会第一时间回复的。
更多多内容,欢迎关注百家号:小亮谈电气。微信公众号:电气学苑。
单片机外围模块漫谈之三,CAN总线
1980年,Bosch的工程师开始研究汽车上高速串行通信的问题,并在1986年发布了CAN(Controller Area Network)总线。CAN以其多主,高速(最高1Mbps),抗干扰的特性被广泛应用汽车及各种工业环境。在此我们主要介绍一下CAN总线的特点,帧类型,以及应用中的注意事项。
1. CAN总线特点
1.1 多主控制
跟我们常用的RS485只有一个主机,从机只能等待主机的轮询不同,在CAN总线中,当任意一个节点监测到总线空闲时,就可以立即启动信息的发送,也就是每一个节点都可以当主机。当然,这马上会引起我们的担心。如同一个家庭每个人都当家做主,那还不乱了套吗?不急,我们来看一下。这个问题是如何被巧妙地解决的。
物理层 ,CAN采用差分总线。单片机引脚的逻辑电平0,被CAN收发器(PHY)转换为显性电平(Dominant),逻辑电平1被转换为隐性电平(Reccesive)。总线上执行的是"线与"逻辑,只要有一个节点输出显性电平,那么总线上就是显性电平。
仲裁(Arbitration) ,CAN的发送总是以SOF(Start Of Frame)起始,紧跟器后是ID。在发送ID的同时,节点监听总线上的显隐状态,当监听到的状态与自己发送的不一致时,此节点将停止发送,进入只收模式。如下图所示,每一帧消息所具有的ID决定了此消息的优先级,发送最高优先级消息的节点获得总线最后的控制权,得以最终完整的发送自己的消息。
接收滤波(Filter) 。一个挂在总线上的节点可以监听到所有的消息(Message),但通常我们只对其中某些消息感兴趣,这时怎么办呢?CAN模块一般会提供接收滤波功能(Filter)。通过设置滤波寄存器,我们可以达到接收消息时,比对ID所有位,也可以只比对ID某些位,从而达到只接收ID与自己完全相同的消息,或接收ID与自己部分相同的消息的目的。利用这种机制可以给节点编组,给组成员群发消息。
1.2 速度快,距离远
CAN总线可以达到1Mbps的速率。总线速度随着传输距离增加而下降,下面是一些典型速率。在一个数据帧内可以传送8个字节的数据。
1000kbps 40m
500kbps 130m
100kbps 620m
50kbps 1300m
5kbps 10000m
2012年,Bosch又发布了CANFD(CAN with Flexible Data-rate),最高速率可以达到10Mbps,在一个数据帧内可以传送64字节的数据。2015 年 ,国际标准化组织(ISO)正式发布支持CAN FD的11898-1协议。
2. 帧类型
CAN协议很简洁,只包含4种帧类型。
数据帧(Data Frame) ,用来把数据从发送节点传送至接收节点。
远程帧(Remote Frame) ,一个节点用来请求其它节点发送数据。一个节点发送远程帧时会把Arbitration Filed最后一位RTR(置1),具有相同ID的节点会把数据发送到总线上。
错误帧(Error Frame) ,当一个节点检测到错误时会向总线发出错误帧,以通知其它节点。
过载帧(Overload Frame) ,用来在数据帧或远程帧之间插入延时。
帧间隔(Interframe Space), 不是一种帧类型。它是帧之间的间隙,由多个连续的隐性电平构成。
在编程时我们直接用到的就是数据帧和远程帧。软件编程比较简单,需要注意的是一般需要设置寄存器中的初始化请求位(Initialization request),使模块进入初始化状态,才能开始进行CAN模块的各种配置,初始化完成后退出初始化状态,进入运行状态。
3. CAN总线应用注意事项
3.1 终端匹配电阻
在CAN总线的两端要用120欧的电阻端接进行阻抗匹配,因为CAN总线长度一般会比较长,传输的信号速度快,特别是信号的边沿跳变部分频率很高。
传输线效应 平常我们总是认为电信号从一个引脚发出,通过导线,瞬间就会到达接收引脚,导线上的电压处处是相等的。但是当信号的频率很高,或者导线特别长,总之导线的长度接近传导信号波长的1/10后,我们就需要转变一下我们的观念,此时信号的传输主要受电缆特性阻抗的影响。
电缆特性阻抗 = 信号电场强度(伏特/米) / 磁场强度(安培/米)
电缆的特性阻抗与电缆的材质,粗细,线缆之间的距离有关,而与电缆的长度无关。电缆的特性阻抗还和信号的频率有关,但是当频率增加到一定数值时,特性阻抗不再变化。常用的带屏蔽双绞线的特性阻抗是120欧。
信号在阻抗不连续处会产生反射,所以要保持电缆阻抗的连续性,而且线缆终点需要用等于电缆特性阻抗的电阻进行端接,以消耗掉传输至端点的信号,否则信号会反射回去和后续发出的信号产生叠加,引起错误。
频率与波长对应关系
150K 2000m
500K 600m
1M 300m
10M 30m
端接电阻的另一个作用是可以使CAN总线从显性状态快速回到隐性状态。因为在显性状态下,两条线缆CAN_H, CAN_L之间的寄生电容会被充电,如果没有一个放电回路,总线不能快速回到隐性状态。
3.2 EMC防护
CAN常常工作在强干扰的工业环境中,采用屏蔽双绞线会极大的提升EMC防护性能。同时如果数字电路部分和CAN收发器之间用高速光耦隔离开,并且对两部分采用完全隔离的电源供电,那么可以把总线上的干扰最大限度地隔离在外部。
需要注意的是屏蔽层只能在一点接入大地。如果在多个点接地,那么通过大地会形成电流环路,反而会引入噪声。
3.3 时钟容差( Oscillator Tolerance)
总线的速度越高,需要的时钟精度越高。一般在低于125kpbs时可以用低成本的陶瓷震荡器(ceramic resonators),更高的速度下建议使用晶体振荡器(Quartz,or Crystal Oscilators)。
3.4 CAN模块死机现象
CAN模块内部有监控电路,总线上的异常,如短路等,会引起错误计数器增长。TEC(Transmit Error Counter), REC(Receive Error Counter)。当发送错误TEC计数超过255后,CAN模块进入BUS-OFF模式,此节点不能发送也不能接收。这样做的好处是可以避免由个别模块的问题引起整个总线不能工作。
芯片一般会提供两种恢复机制:自动和手动模式。比如在STM32单片机中,如果ABOM位设置为1,CAN模块将不断尝试自动恢复。如果ABOM=0,则需要程序进入CAN初始化模式,重新配置后,再退出初始化进入正常工作模式。
由于CAN总线非常可靠,不易出错,所以在测试阶段建议人为制造一些总线错误,比如短路,断路,强干扰之类,看程序是否能从异常状态下恢复。
