如何给AVR单片机烧录程序

之前做项目有碰到过因为AVR单片机下载程序出错而导致程序无法正常执行。下面就教各位使用正确的方法来完整的烧录程序到单片机当中。注意此次选用的单片机是非常经典的Atmega328p,该单片机广泛用于各类项目中，同时也是开源平台Arduino的其中一款核心主控。

Arduino Nano

工具材料

USB ISP下载器

Win10/Win7 PC一台

下载软件Progisp

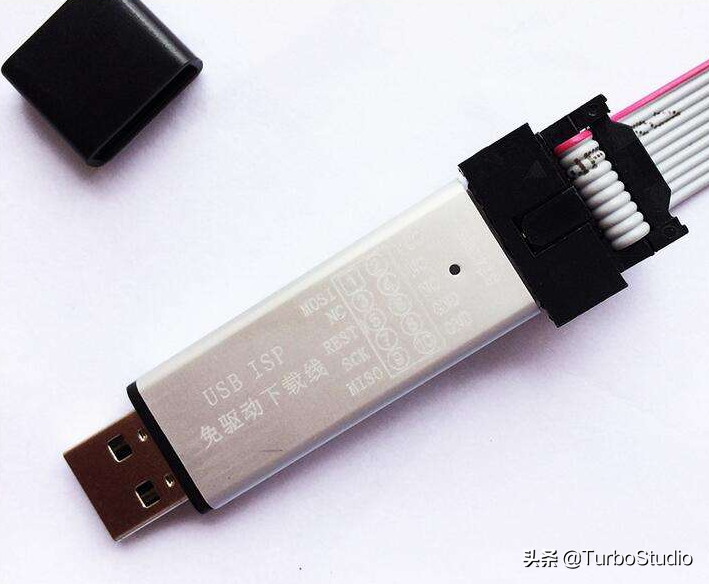

USB ISP

1. 将下载器接入电脑，另一端接入到板子的下载口。请注意，下载器的引脚一定要和板子上的引脚一一对应。

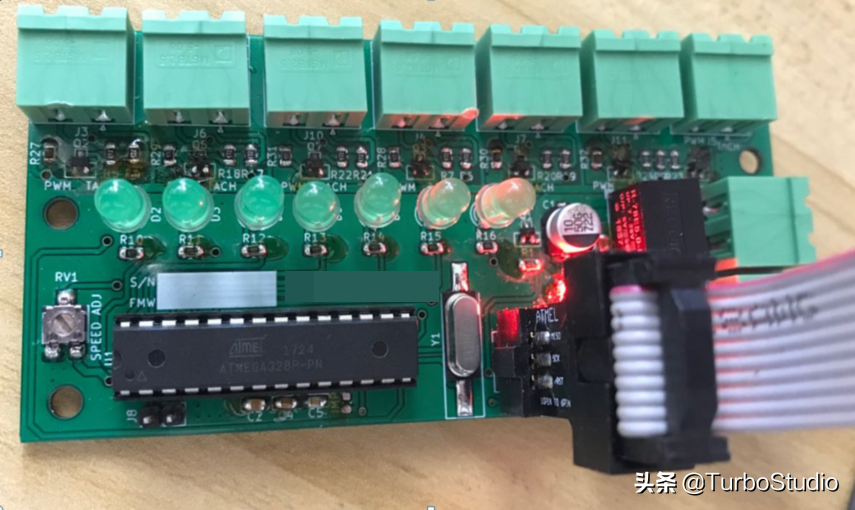

板子ISP接线图

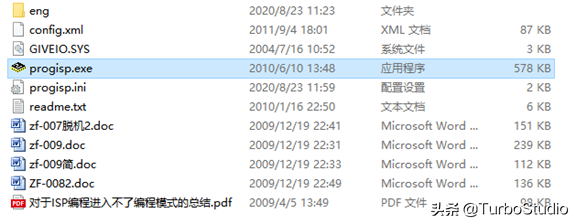

2. 打开PROGISP文件夹，然后双击“progisp.exe”。

Progisp软件

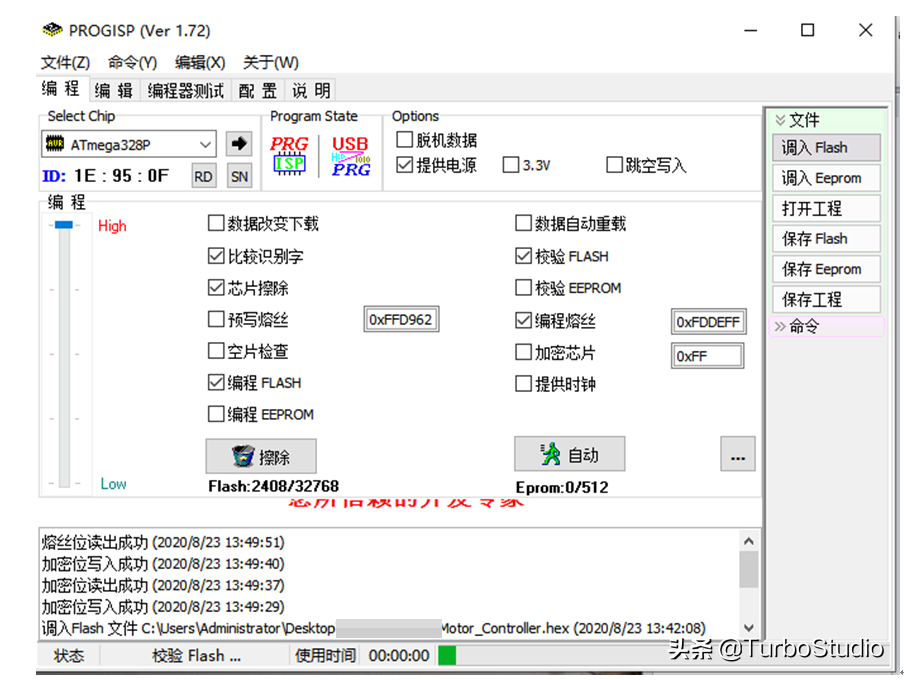

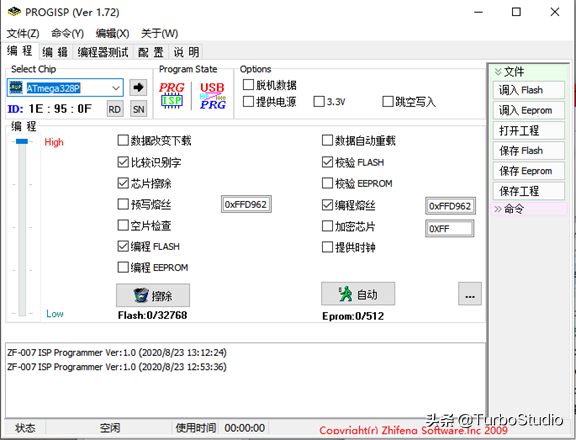

软件界面

3. 芯片选择“ATmega328p”，单击右上侧“调入Flash”。

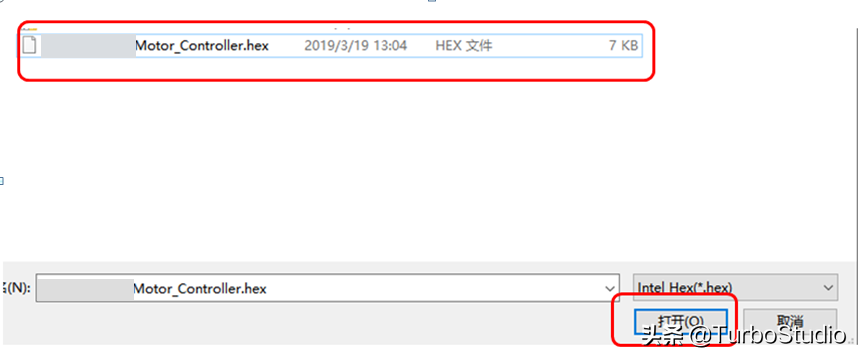

4. 弹出的对话框中选中已生成的.hex文件,再点击打开。

选中Hex文件

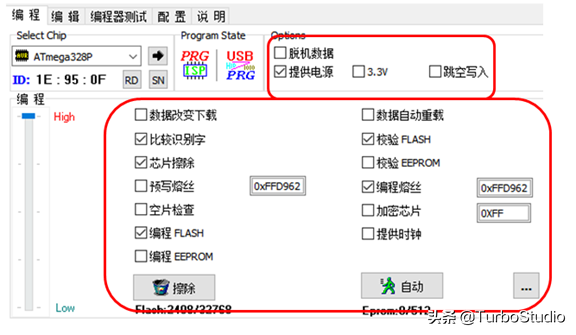

5. 此时下载软件中的编程方框按照下图的方式选择。

下载前设置

6. 接下来单击右下角的方框，会弹出一个新的窗口。

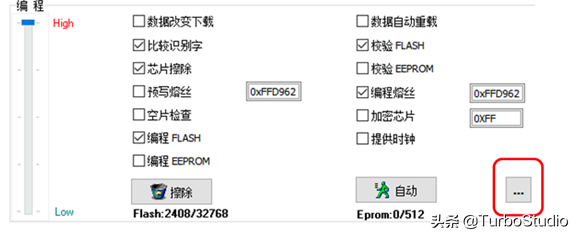

点击设置熔丝位

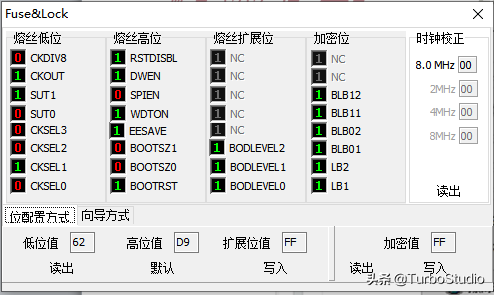

熔丝位配置选项

7. 按照下图的方式将每个框都勾选正确，然后点击右上角X退出即可。（注意，不同的单片机型号对应的熔丝位配置是不一样的，具体的配置请见具体的数据手册。）

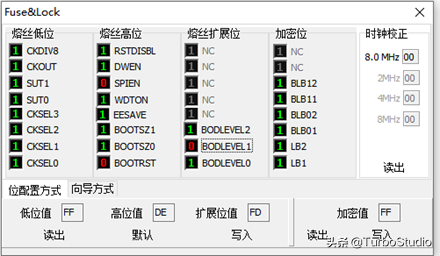

Atmega328P的熔丝位设置

8. 然后点击软件上的“自动”按钮，下方信息框会显示正在上传程序。

烧录进行中

9. 待上传完成，本次程序烧录完成。

AVR单片机优缺点分析

AVR单片机是1997年由ATMEL公司研发出的增强型内置Flash的RISC（Reduced InstrucTIon Set CPU）精简指令集高速8位单片机。AVR的单片机可以广泛应用于计算机外部设备、工业实时控制、仪器仪表、通讯设备、家用电器等各个领域。

　　AVR单片机的特点及优点

　　高可靠性、功能强、高速度、低功耗和低价位，一直是衡量单片机性能的重要指标，也是单片机占领市场、赖以生存的必要条件。

　　早期单片机主要由于工艺及设计水平不高、功耗高和抗干扰性能差等原因，所以采取稳妥方案：即采用较高的分频系数对时钟分频，使得指令周期长，执行速度慢。以后的 CMOS单片机虽然采用提高时钟频率和缩小分频系数等措施，但这种状态并未被彻底改观（51以及51兼容）。此间虽有某些精简指令集单片机（RISC）问世，但依然沿袭对时钟分频的作法。

　　AVR单片机的推出，彻底打破这种旧设计格局，废除了机器周期，抛弃复杂指令计算机（CISC）追求指令完备的做法；采用精简指令集，以字作为指令长度单位，将内容丰富的操作数与操作码安排在一字之中（指令集中占大多数的单周期指令都是如此），取指周期短，又可预取指令，实现流水作业，故可高速执行指令。当然这种速度上的升跃，是以高可靠性为其后盾的。

　　AVR单片机硬件结构采取8位机与16位机的折中策略，即采用局部寄存器存堆（32个寄存器文件）和单体高速输入/输出的方案（即输入捕获寄存器、输出比较匹配寄存器及相应控制逻辑）。提高了指令执行速度（1Mips/MHz），克服了瓶颈现象，增强了功能；同时又减少了对外设管理的开销，相对简化了硬件结构，降低了成本。故AVR单片机在软/硬件开销、速度、性能和成本诸多方面取得了优化平衡，是高性价比的单片机。

　　AVR单片机内嵌高质量的Flash程序存储器，擦写方便，支持ISP和IAP，便于产品的调试、开发、生产、更新。内嵌长寿命的EEProm可长期保存关键数据，避免断电丢失。片内大容量的RAM不仅能满足一般场合的使用，同时也更有效的支持使用高级语言开发系统程序，并可像MCS-51单片机那样扩展外部 RAM。

　　AVR单片机的I/O线全部带可设置的上拉电阻、可单独设定为输入/输出、可设定（初始）高阻输入、驱动能力强（可省去功率驱动器件）等特性，使的得I/O口资源灵活、功能强大、可充分利用。

　　AVR单片机片内具备多种独立的时钟分频器，分别供URAT、I2C、SPI使用。其中与8/16位定时器配合的具有多达10 位的预分频器，可通过软件设定分频系数提供多种档次的定时时间。AVR单片机独有的“以定时器/计数器（单）双向计数形成三角波，再与输出比较匹配寄存器配合，生成占空比可变、频率可变、相位可变方波的设计方法（即脉宽调制输出PWM）”更是令人耳目一新。

　　增强性的高速同/异步串口，具有硬件产生校验码、硬件检测和校验侦错、两级接收缓冲、波特率自动调整定位（接收时）、屏蔽数据帧等功能，提高了通信的可靠性，方便程序编写，更便于组成分布式网络和实现多机通信系统的复杂应用，串口功能大大超过MCS-51/96单片机的串口，加之AVR单片机高速，中断服务时间短，故可实现高波特率通讯。

　　面向字节的高速硬件串行接口TWI、SPI。TWI与I2C接口兼容，具备ACK信号硬件发送与识别、地址识别、总线仲裁等功能，能实现主/从机的收/发全部4种组合的多机通信。SPI支持主/从机等4种组合的多机通信。

　　AVR单片机有自动上电复位电路、独立的看门狗电路、低电压检测电路BOD，多个复位源（自动上下电复位、外部复位、看门狗复位、BOD复位），可设置的启动后延时运行程序，增强了嵌入式系统的可靠性。

　　AVR单片机具有多种省电休眠模式，且可宽电压运行（5-2.7V），抗干扰能力强，可降低一般8位机中的软件抗干扰设计工作量和硬件的使用量。

　　AVR单片机技术体现了单片机集多种器件（包括FLASH程序存储器、看门狗、EEPROM、同/异步串行口、TWI、SPI、A/D模数转换器、定时器/计数器等）和多种功能（增强可靠性的复位系统、降低功耗抗干扰的休眠模式、品种多门类全的中断系统、具输入捕获和比较匹配输出等多样化功能的定时器/计数器、具替换功能的I/O端口…… ）于一身，充分体现了单片机技术的从“片自为战”向“片上系统SoC”过渡的发展方向。
