如何给AVR单片机烧录程序

之前做项目有碰到过因为AVR单片机下载程序出错而导致程序无法正常执行。下面就教各位使用正确的方法来完整的烧录程序到单片机当中。注意此次选用的单片机是非常经典的Atmega328p,该单片机广泛用于各类项目中，同时也是开源平台Arduino的其中一款核心主控。

Arduino Nano

工具材料

USB ISP下载器

Win10/Win7 PC一台

下载软件Progisp

USB ISP

1. 将下载器接入电脑，另一端接入到板子的下载口。请注意，下载器的引脚一定要和板子上的引脚一一对应。

板子ISP接线图

2. 打开PROGISP文件夹，然后双击“progisp.exe”。

Progisp软件

软件界面

3. 芯片选择“ATmega328p”，单击右上侧“调入Flash”。

4. 弹出的对话框中选中已生成的.hex文件,再点击打开。

选中Hex文件

5. 此时下载软件中的编程方框按照下图的方式选择。

下载前设置

6. 接下来单击右下角的方框，会弹出一个新的窗口。

点击设置熔丝位

熔丝位配置选项

7. 按照下图的方式将每个框都勾选正确，然后点击右上角X退出即可。（注意，不同的单片机型号对应的熔丝位配置是不一样的，具体的配置请见具体的数据手册。）

Atmega328P的熔丝位设置

8. 然后点击软件上的“自动”按钮，下方信息框会显示正在上传程序。

烧录进行中

9. 待上传完成，本次程序烧录完成。

小5带你飞(1)—AVR单片机IO口位操作的方法(1)

闲来没事，将自己以前学习AVR单片机的一些笔记给大家整理出来，方便大家来一起学习。也争取每周能整理几篇出来。

此处我使用的单片机是AVR系列的，芯片为Atmega328p，具体资源请查看官网上的该芯片的datasheet。

好的，闲话就不说了，直接上正题，对于单片机来说，可能对io口的操作是最基本的能力了。

首先我们来看一下位的操作

按位或

其实就是置位

例如：PORTA |= 0x80;

只要有一个为1就为1了，是不是最高位置位了

按位取反

其实就是清位

例如：PORTA &= ~0x80;

两个全为1才为1 ，是不是最高位清位了

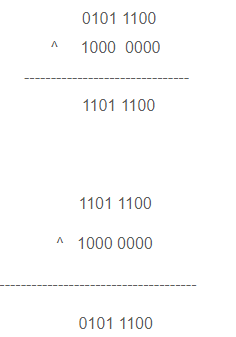

按位异或

其实就是实现位的翻转

例子：PORTA ^= 0x80

相同为0，不同为1， 是不是最高位翻转了

按位与

其实可以用来检测某一位是不是为1

例子：if（PINA & 0x80）

就可以用来检测PA.7是不是为1了

下面来看几个简单的程序例子：

哦，在写demo程序之前，可能还需要来讲一点别的，

我用的开发环境时winavr，然后使用usbasp将hex烧写进板子里面，不同的开发环境，可能使用的头文件有一些出入，后期我可能只展示一些核心代码了。

可能还要讲一下控制io的寄存器

atmega328p 这个mcu的io口都是标准的双向口，这个和51是有区别的。

在复位时，所有的端口都是高阻态，啥是高阻态，不知道可以度娘了。

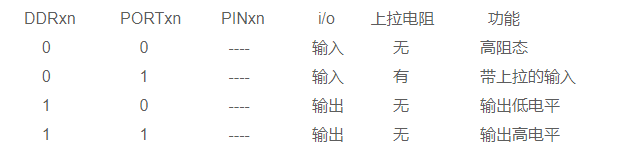

每一个端口，都对应3个寄存器，分别是：DDRx PORTx PINx

来看看这三个寄存器的控制作用：

DDR : 选择引脚是输入还是输出

PORT : 当io口是输入的时候，它控制有无上拉电阻，当io口是输出的时候，它控制的输出的电平情况。

PIN ：读管脚的电平

总结一下：io口初始化三部曲：

使用DDR来设置端口是输入还是输入

要是输出的话，使用PORT来设置输出的是高电平还是低电平

要是输入的话，使用PINx来读取管脚的输入值，同时可使用PORT来设置管脚是不是有上来电阻。不清楚上、下拉电阻的，以后我再出一个教程。
