SO单片机指南8：硬件设计三DXP中怎么绘制元件的PCB库(封装库)

元件的封装是元件安装信息的载体，电路板设计中的一个重要工作就是确定元件安装所需要的焊盘、占用的空间以及进行必要的标识等。把若干个元件的封装集合在一起，就形成了封装库（PCB库），本节就描述怎么设计一个元件的封装，并形成库。

什么是元件的封装

封装，就是指把硅片上的电路管脚，用导线接引到外部接头处，以便与其它器件连接。通俗地说，元件封装，就是把一个元件内部的部件放在一块，用封装材料把这些浇筑在一起，只留出外部接口的引脚。浇筑成的外形尺寸、引脚的形式就是主要的封装信息，这些信息是与电路板上元件安装密切相关的。

一般元件的封装分为DIP封装、SOP封装、PLCC封装、TQFP封装、PQFP封装、TSOP封装、BGA封装等。

其中DIP封装和SOP封装在电路板设计里比较常见，DIP就是插针式引脚，SOP是一种表面贴式的引脚。

绘制元件封装的目标

绘制元件封装的目标，其实本质就是设计元件在电路板上的安装焊盘、预留元件所需要的安装空间以及进行必要的标识等。

PCB库是若干个元件封装的集合，就是做很多个元件封装在里面。

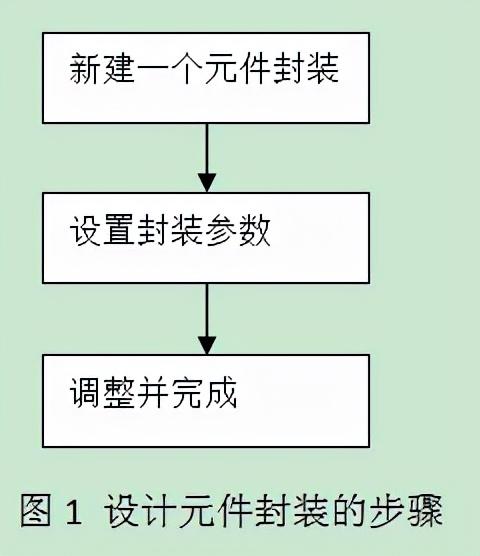

在DXP中绘制PCB元件（元件封装）的步骤

绘制PCB元件（元件封装）是电路板设计中比较关键的一步，电路板中的主要元素就包括了元件封装。

（1）新建一个PCB库（可选）

PCB库是若干元件封装的集合。新建一个封装库不是必需的操作，因为假如你已经存在了一个PCB库并打算就在该库里编辑的话那么这一步就不用了。

新建一个PCB库的步骤如下：

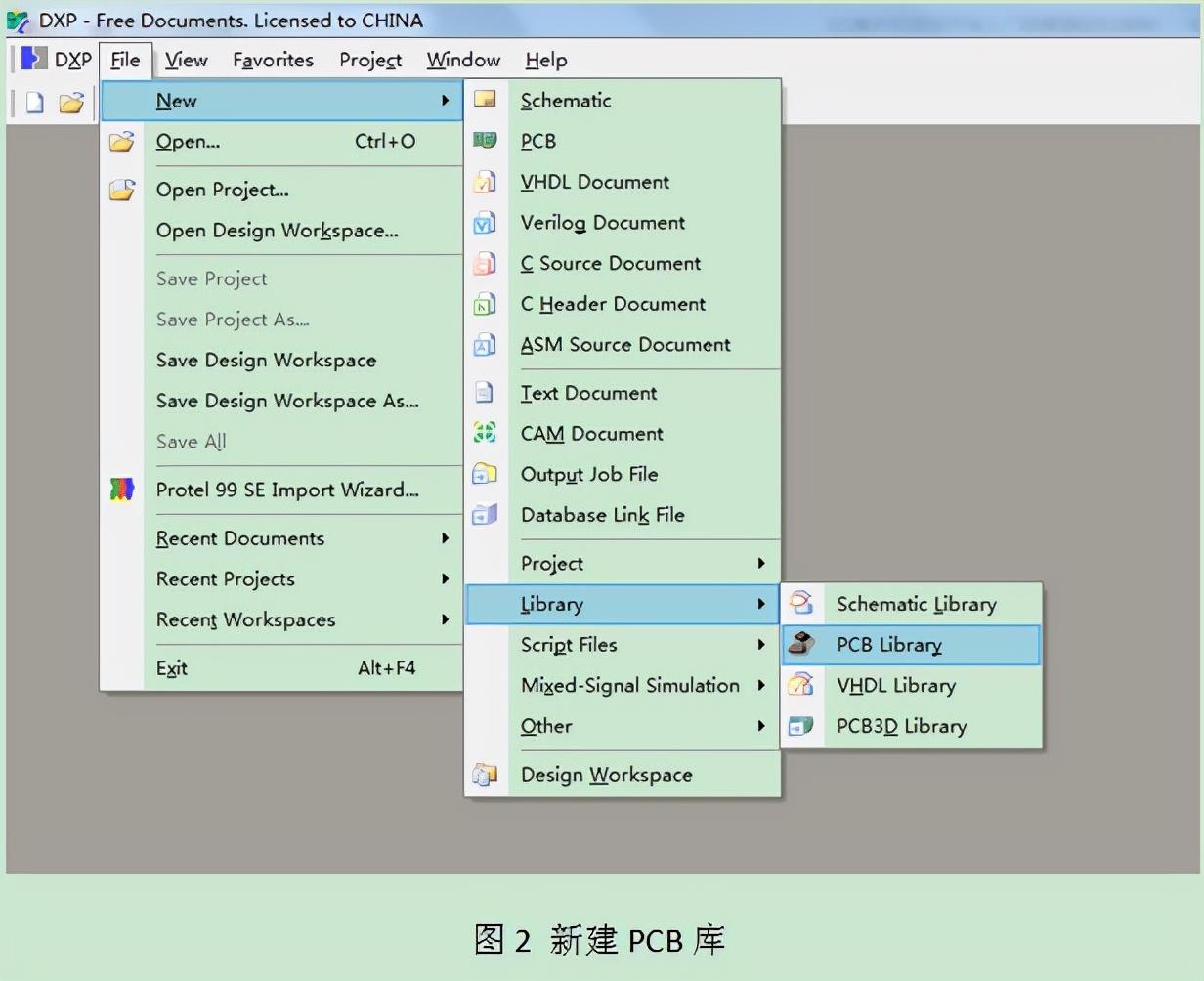

新建：打开DXP软件，依次点击file→new→library→PCB library。

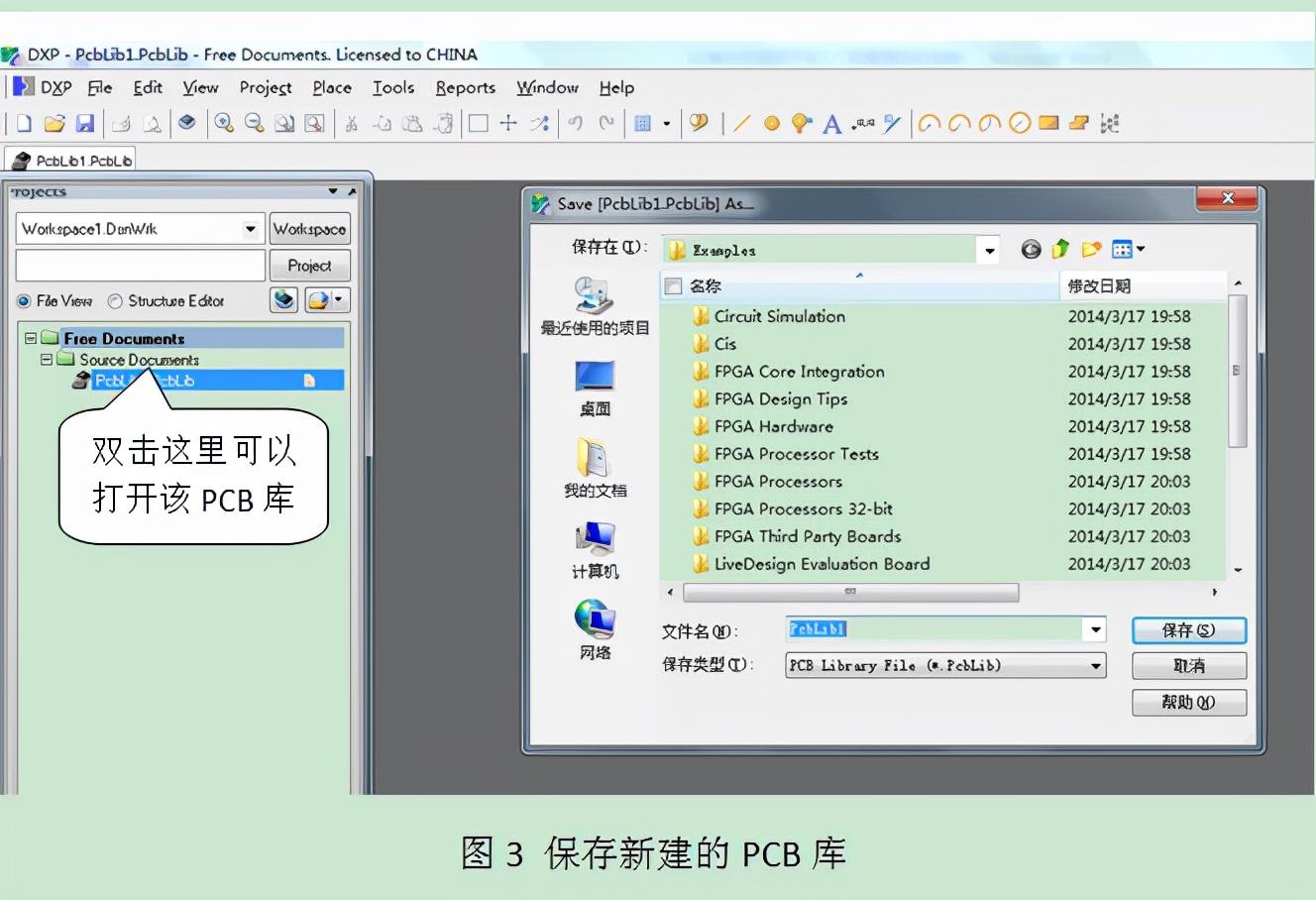

保存：新建之后，点击file→save as，输入合适的名字，选择保存的位置，点“保存”。如此，新建一个PCB库完成。

（2）新建并设置一个元件封装

前一步介绍了建立一个PCB库，接下来介绍怎么在该库里设计和绘制元件的封装。

新建并设置一个元件封装，主要需要完成元件封装的新建、引脚类型的选择、焊盘设计、丝印层设置等工作，这些步骤之后一般一个元件封装就做好了。

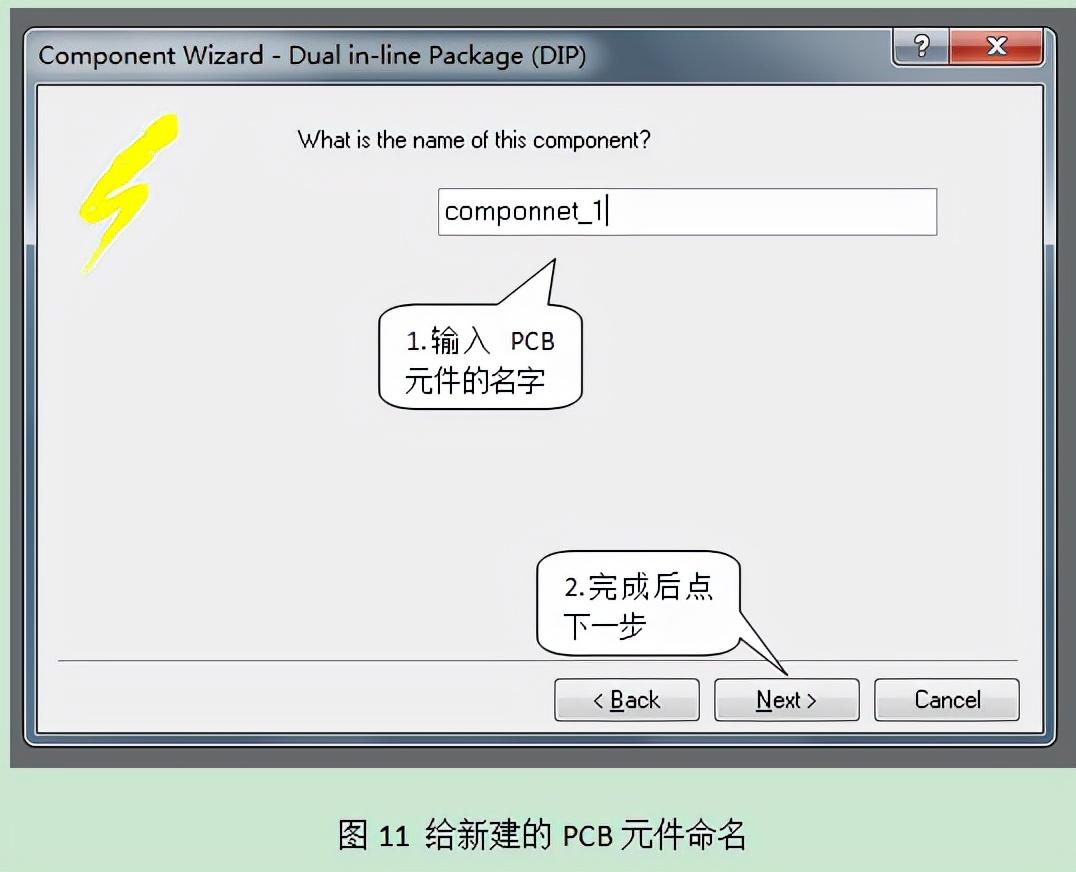

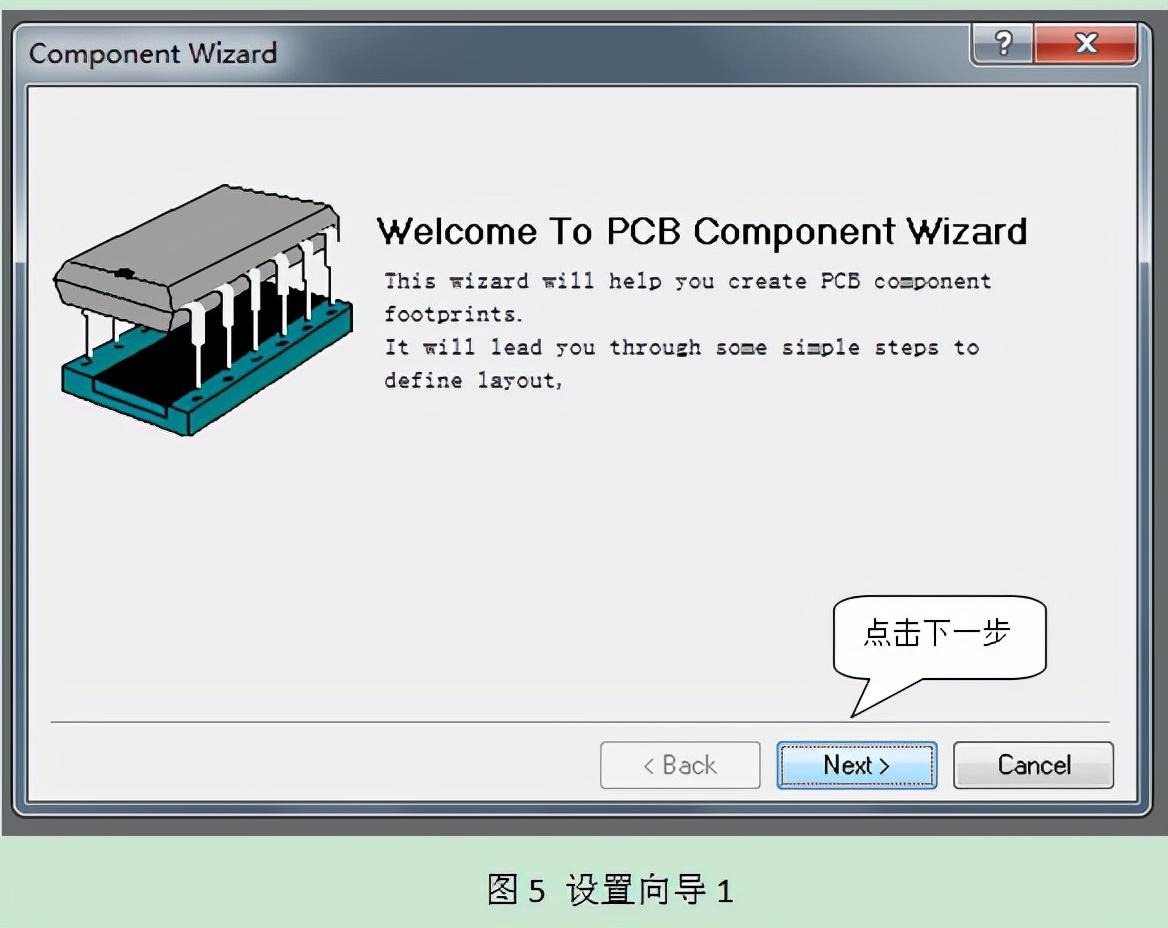

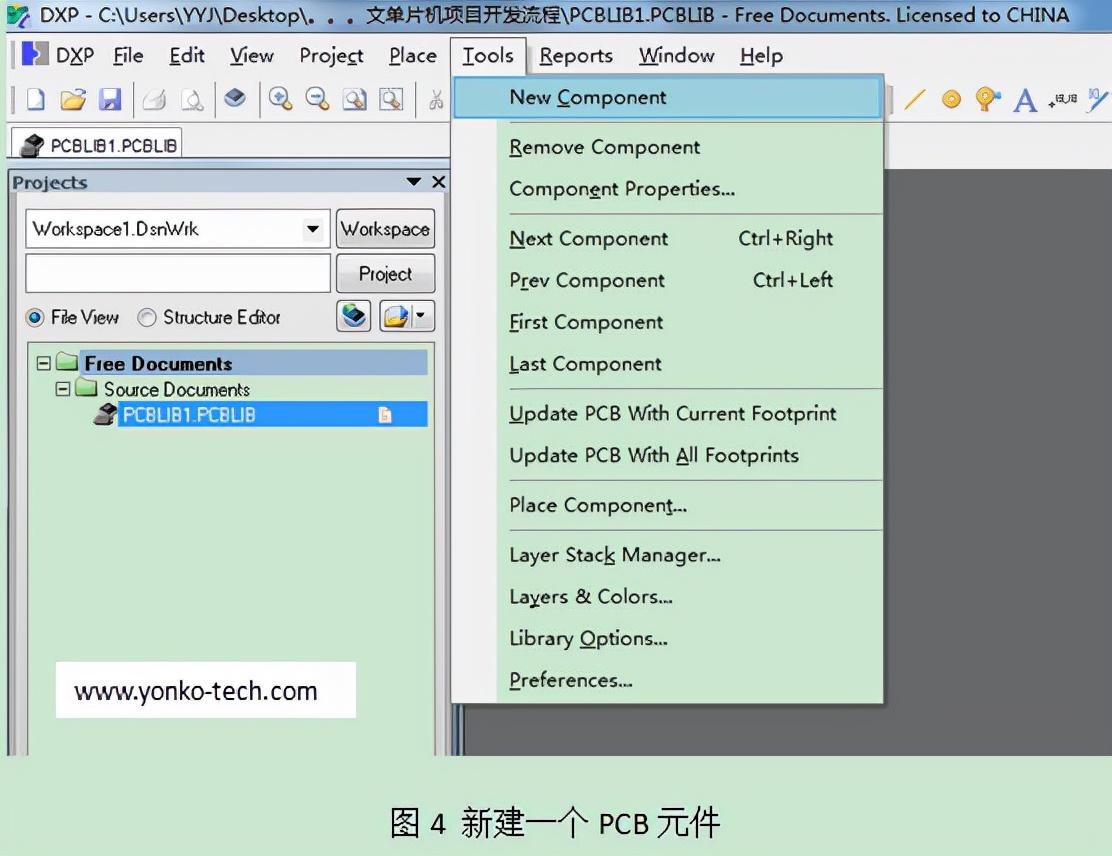

新建：在要操作的PCB库里，点击tools→new componnet，就能进入新建一个PCB元件的设置向导

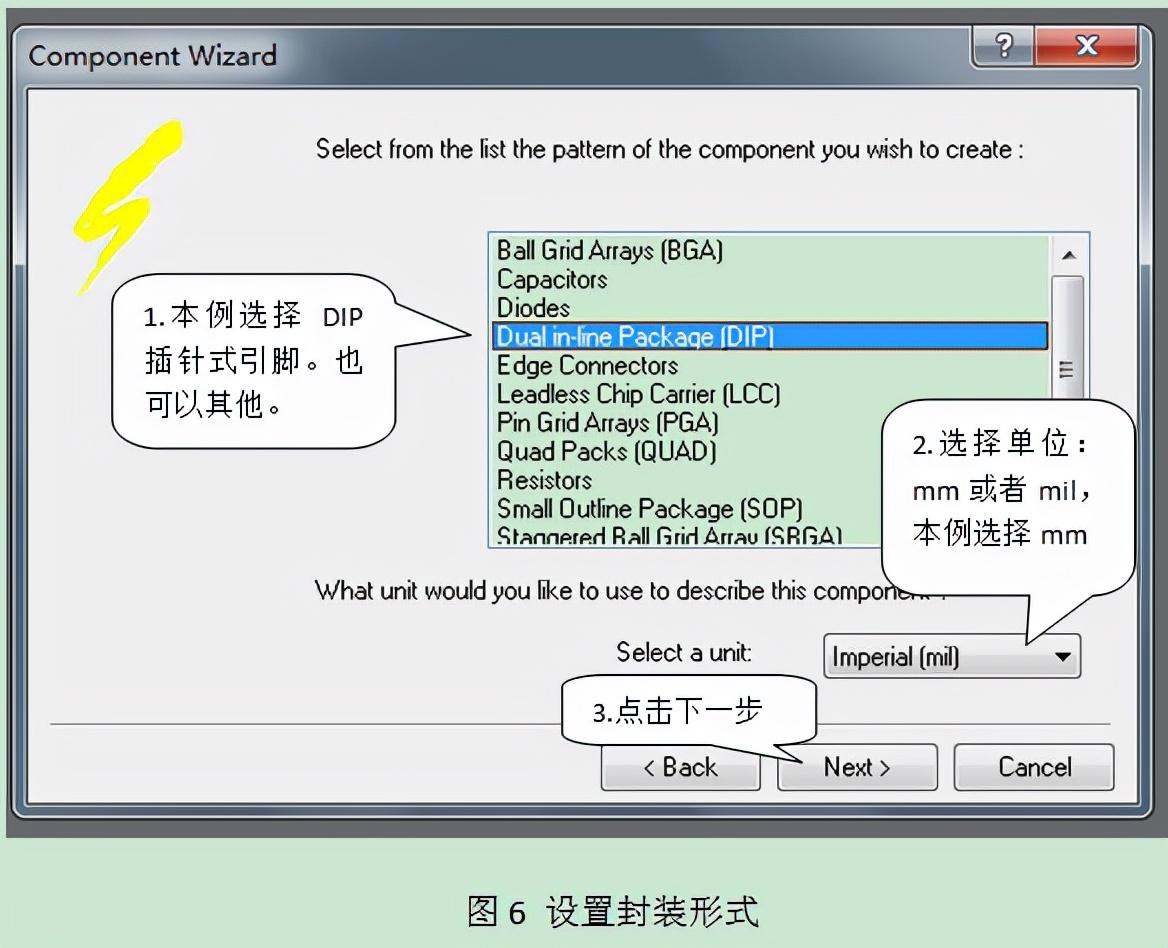

设置封装形式：本步骤选择元件是哪一种封装，本例选择DIP，就是插针式引脚，当然也有其他形式，根据需要选择。完成后点next。

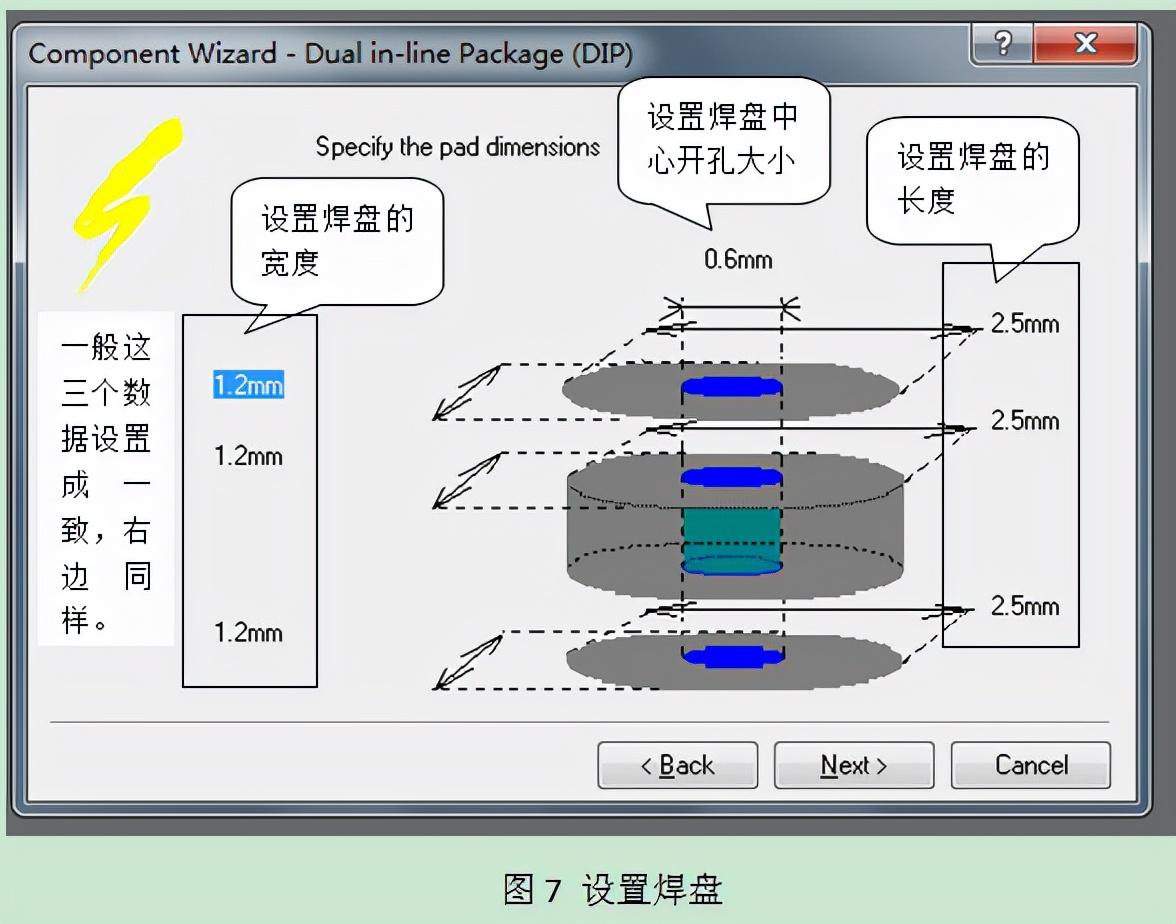

设置焊盘信息：包括开孔（DIP有开孔，SOP等表面贴是没有开孔的。开孔一般比DIP元件的引脚要大点点才好安装）、焊盘尺寸等。完成后点next。

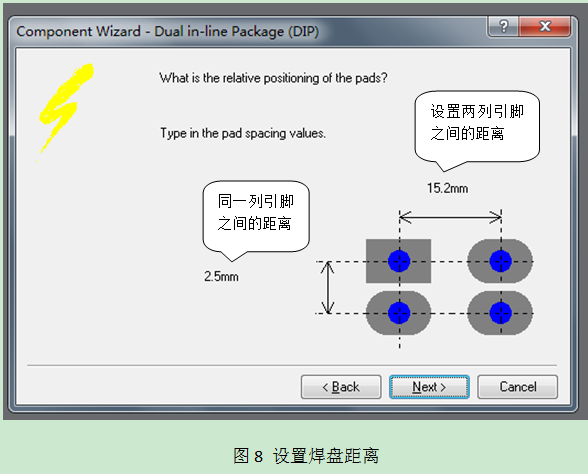

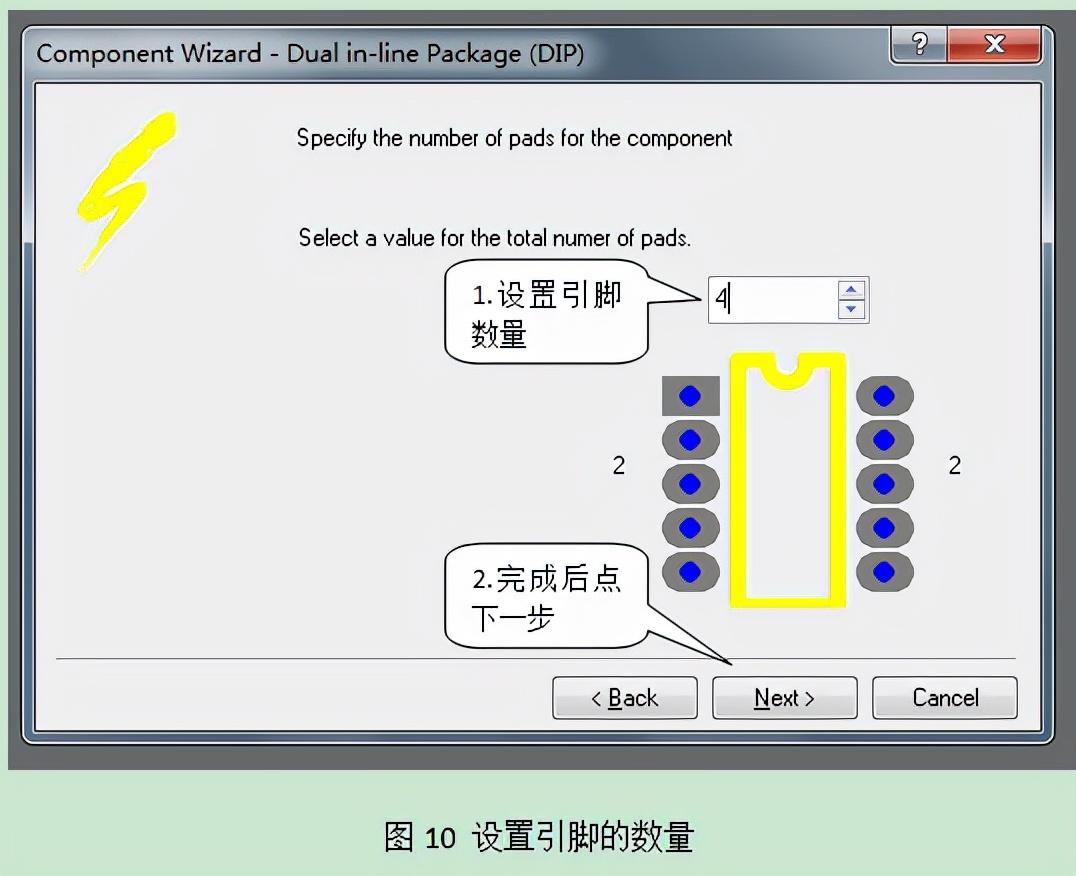

设置焊盘距离：包括设置同一列焊盘之间的距离，两列焊盘之间的距离等参数。完成后点下一步next。

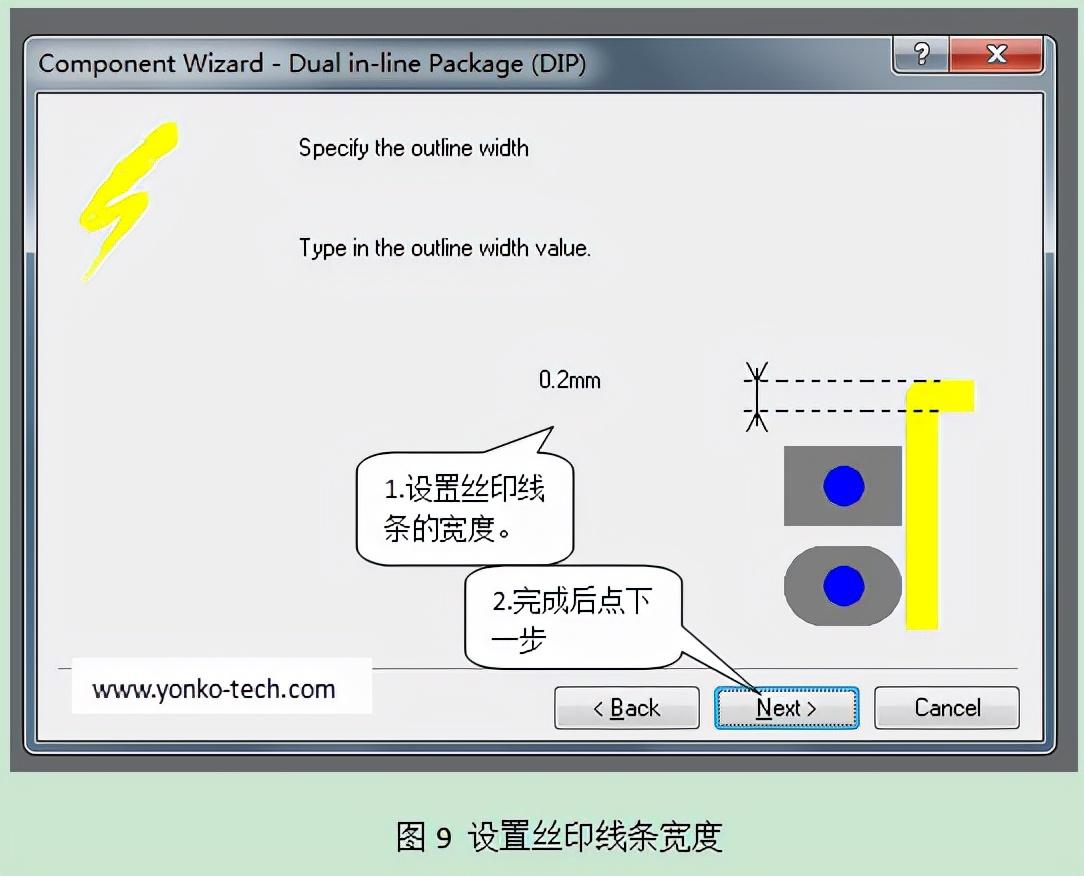

设置丝印线条宽度：丝印层是用在电路板上作标识的文字和图案的图层，它不参与电路，但是也是必要的。这一步是设置丝印线条的宽度，完成后点击next。

（3）调整封装并完成

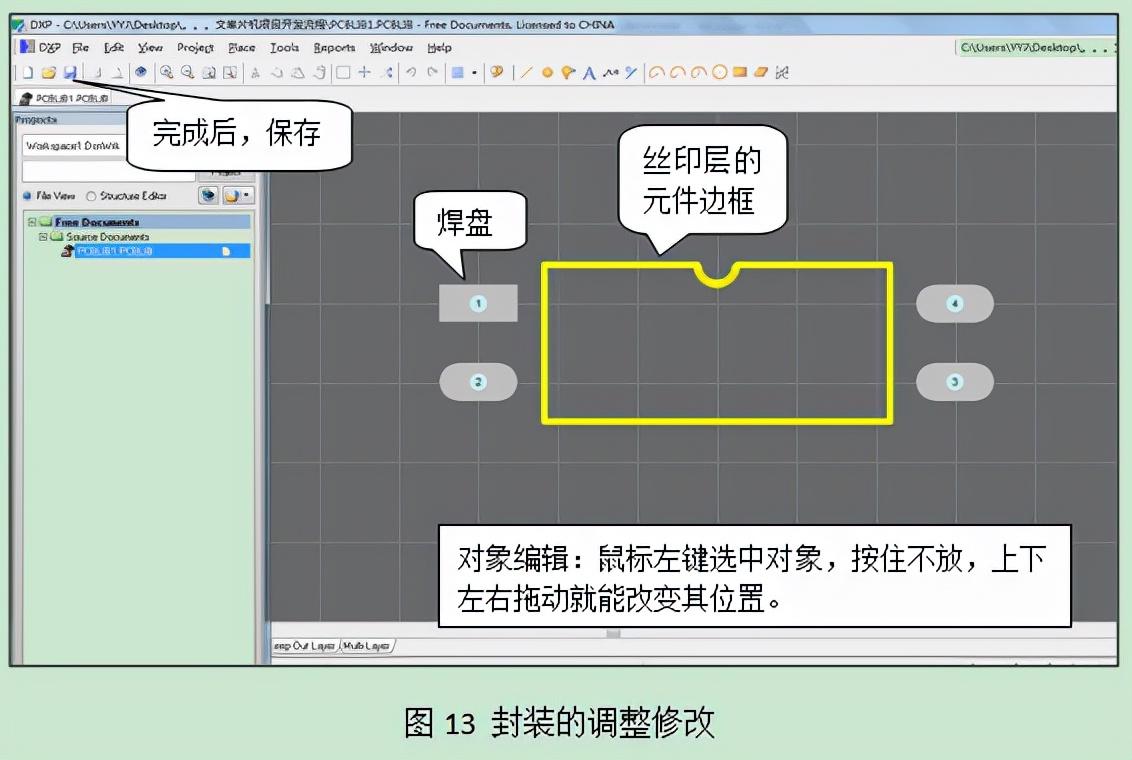

调整修改：新建PCB元件完成之后还是可以对其进行编辑的，方法是用鼠标左键选中要修改的对象（如焊盘、丝印的线条等），按住不放，上下左右拖动就能改变对象的位置。

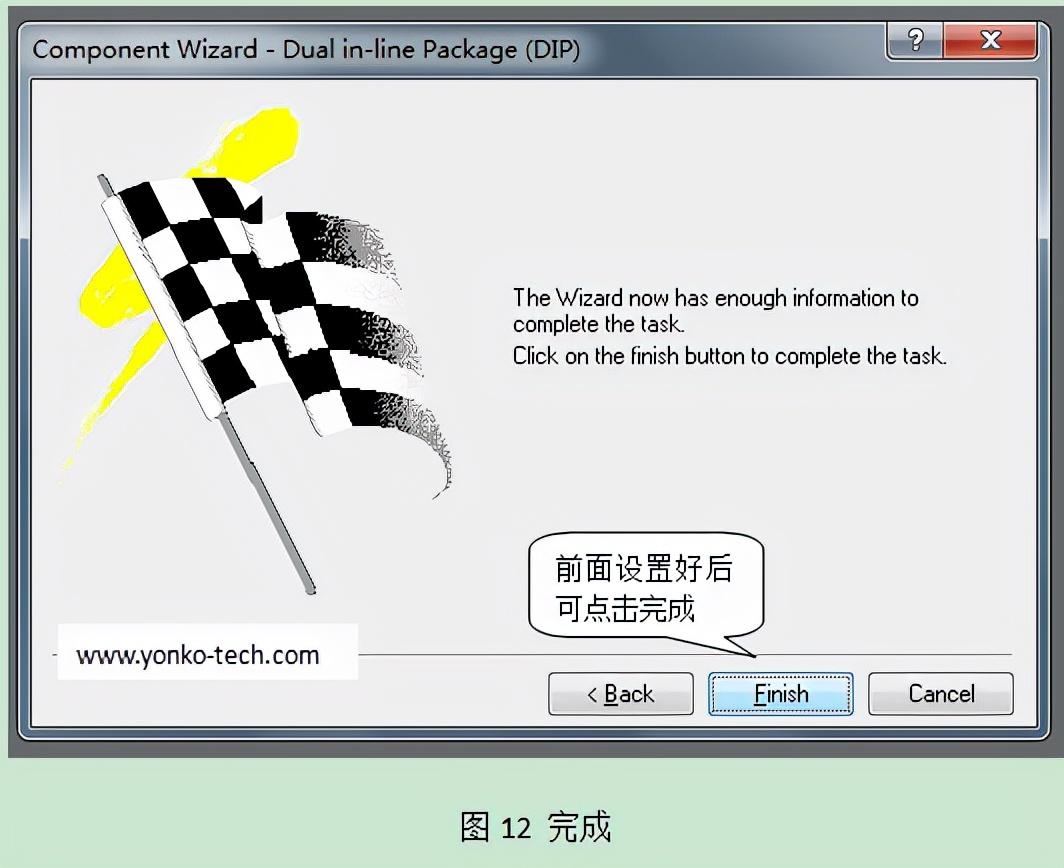

以上步骤完成了之后，点击保存，那么绘制PCB库中一个元件封装的工作就完成了。在这个库（本例为PCBLIB1.pcblib）里重复以上的操作，多新建并设计几个元件的封装，就形成了一个比较丰富的封装库了。

本节完，精彩待续。

单片机pcb设计步骤说明

单片机pcb设计是一个非常烧脑的过程，这个过程对于整个产品的开发设计都非常重要，很多单片机新手对于单片机pcb设计步骤不是很清楚，下面这篇文章就单片机PCB设计步骤和一些细节问题进行了说明，一起来了解一下吧!

　　设计电路板pcb结构可以分为基本的六个步骤：方案分析、电路仿真、原理图组件设计、原理图绘制、设计组件封装以及设计pcb板，下面是每个步骤的详细说明。

　　一、方案分析

　　这是单片机pcb设计的第一步，根据功能要求进行方案分析，需要分析原理图怎么设计，这一步将会直接影响到pcb板的规划。

　　二、电路仿真

　　为了确定所有的电路是否正确，在设计电路原理图的时候，需要进行仿真验证。

　　三、设计原理图组件

　　这一步就是根据原理图设计原理图组件，可以建立自己的组件库，再选择最合适的一套进行组装

　　四、绘制原理图

　　完成原理图后，就可以进行绘制原理图了，需要用 ERC工具查错，直到没有原则性错误。

　　五、设计组件封装

　　需要自己设计组件，并建立新的组件封装库。

　　六、设计 PCB 板

　　首先画好 PCB 板的轮廓，确定工艺要求，然后把原理图传输到PCB内，接着在网络表中布局和布线，最后用一条线查错。
