只有8个引脚的单片机，片上资源丰富、性价比高、只有不到一块钱

说起单片机，大家都想到的是引脚数众多，体积较大，如48引脚的LQFP48、100引脚的LQFP100，40引脚的DIP40等。但是在做一些小项目的时候，需求简单功能不复杂，用多引脚单片机比较浪费，这时候该怎么办？有没有一些不需要太多的片上资源、引脚较少、价格便宜的单片机？

1- 8引脚单片机

ST的8引脚单片机

半导体巨头ST就推出了只有8个引脚的单片机。之前提到8引脚的单片机，大家马上就联想到Microchip，该公司推出的8引脚单片机较早。但是PIC系列的单片机编译器众多，不同系列的单片机需要安装不同的编译器，而且下载器不通用，比较昂贵，如ICD3系列市场价在800-1000左右，这就让很多用户望而却步了。

2-多引脚单片机

ST所推出的8引脚单片机为STM8S001，属于STM8S系列，该单片机将以极高的性价比服务于广大用户。全新的 STM8S001 采用小型工业标准的 SOP8 封装，在内核处理速度、系统控制、存储器大小、通信外设及模拟功能方面实现最佳配置与优化。

单片机的基本参数和参数

该单片机的基本参数如下：

内核为STM8，主频16MHz，，三级指令流水线，工作电压2.95-5.5V，5个IO口，有两个定时器，有三种低功耗模式：wait，active-halt，halt。

存储空间

具有8KB的Flash, 1KB的RAM, 128字节 EEPROM。

通信接口和片上资源

具有UART, SPI, I2C各一路，3通道10位ADC，具有5个可配置的外部中断，下载接口为SWIM方式。

3-片上资源

单片机最小系统的搭建

单片机的最小系统包括电源电路、晶振电路、下载电路、复位电路等。STM8S001具有三个可选择的时钟源：1)HSE；2)HSI；3)LSI，如果对时钟频率的精度要求不高可以选择内置时钟。下载接口为SWIM单总线方式可以使用STLINK来实现。其最小系统原理图如下图所示。

4-最小系统电路图

编程环境和下载方式介绍

该芯片的内核为STM8，所以可以使用IAR for STM8，该编程环境专门用于STM8系列单片机，界面清爽，易于操作。

5-IAR Workbench

下载工具使用STLINK-V2即可，只需要和单片机连接SWIM和GND即可，连线简单，还可以实现在线仿真，大大提高代码的调试效率。

6-STM8S001电路板

STM8S001是一款性价比极高的单片机，适用于需求简单、功能不复杂的产品开发，批量价格不到1元钱，大大节省了产品成本。

单片机的程序有多大？

之前一直很奇怪一个问题，每次写好单片机程序之后，用烧录软件进行烧录时，能看到烧录文件也就是 hex 的文件大小：

我用的单片机芯片是 STM32F103C8T6，程序储存器（flash）只有 64K。

从上图可以看出，hex 有 128K。

我有两点疑问，

1. 只是一个很简单的平衡小车程序而已，有 128K，这么大吗？

2. 就算有 128K，能下载到只有 64K 容量的单片机中去？

这可能是一道送命题！

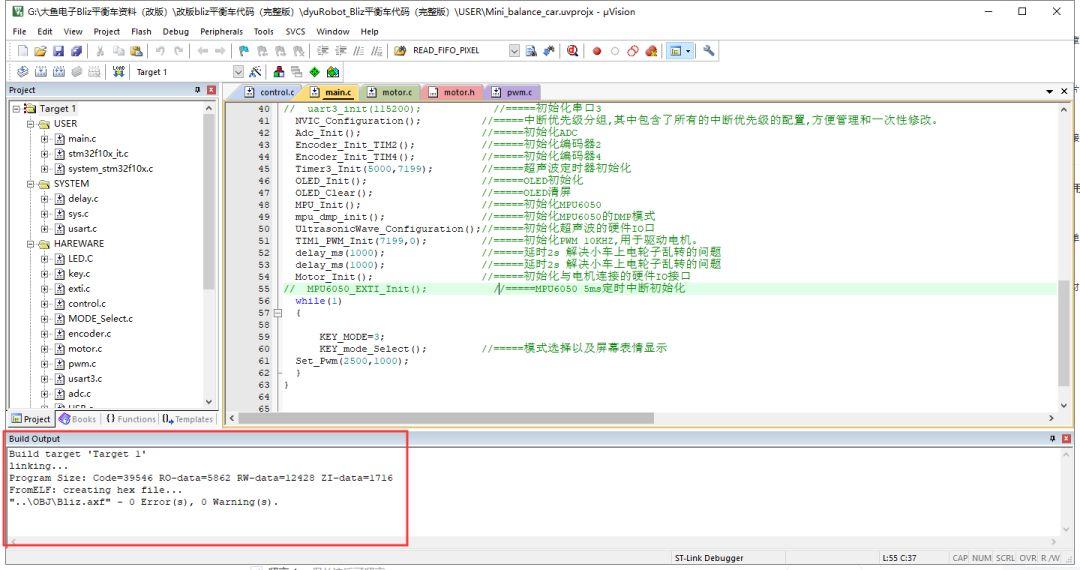

下面开始我们的探索之旅，以 STM32 开发为例。在 keil 中进行程序编译之后，在界面部分：

很多朋友估计看到这界面，也只关心 2 个点：

第一、自己编写的程序是否正确生成了 hex！第二、自己编写的程序有没有错误，有没有警告！

在图中红线部分：

有 4 个：Code、RO-data、RW-data、ZI-data。

Code：表示所要执行的代码，程序中所有的函数都位于此处。

RO-data：表示只读数据，程序中所定义的全局常量数据和字符串都位于此处。

RW-data：表示已初始化的读写数据，程序中定义并且初始化的全局变量和静态变量位于此处。

ZI-data：表示未初始化的读写数据，程序中定义了但没有初始化的全局变量和静态变量位于此处。

从描述中可以得出：

1. 下载到单片机 FLASH 的程序是：Code+RO-data+RW-data（上图中数据为字节数，kb=byte/1024）；

hex=（39546+5862+12428）/1024=56.48

2. 运行在 RAM 中的数据是：RW-data+ZI-data；

原来 window 下显示的 hex 大小，并非是我们下载到单片机中的 hex 大小。

关于为什么显示不同，这又是一个十分有趣的问题，有兴趣的朋友可以一起探讨下。

最后，貌似 C8T6 这个芯片的资源差不多被榨干了，要考虑换芯片了。
