实例详解电子元器件 湿敏电阻实物图、电路符号、原理、应用电路

湿敏电阻实物

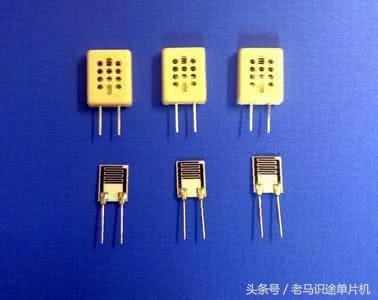

下图是几种常见的湿敏电阻实物图。从图中可以看出，湿敏电阻有两个引脚，没有正负极之分。

湿敏电阻电路符号

下图为湿敏电阻在电路中的图形符号，

湿敏电阻结构

湿敏电阻的结构示意图见下图。湿敏电阻由基片（绝缘片）、感湿材料和电极构成，感湿材料接收到温度变化，电极之间阻值就发生变化，起到将湿度转换成电信号的作用。

感湿层为微孔型结构，具有电解质特性。

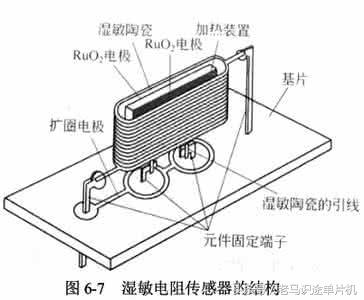

下图是带加热线圈的湿敏电阻结构示意图。它采用新型功能陶瓷制成，最大的特点是：测湿范围宽，阻值适中，耐高温，可靠性高，可反复热清洗以恢复原始特性。

湿敏电阻的分类

按照湿敏电阻的感湿层材料或配方来分类的话，湿敏电阻大体上可以分为两种：一种是正电阻湿度特性（即湿度增大时电阻值增大）和负电阻湿度特性（湿度增大时电阻减小）两种。。

湿敏电阻的特性

湿敏电阻是利用湿敏材料吸收空气中的水分而导致自身电阻值发生变化的原理制成的。

碳膜湿敏电阻在0-40度之间的检测精度一般为正负2%RH，在低湿条件下的响应特性较好。

碳膜湿敏电阻由于制作工艺简单，存在着灵敏度较低、滞差较大以及容易老化等缺点。

湿敏电阻主要参数

它是指在某一温度下，空气中所含水蒸气的实际密度与同一温度下饱和密度之比，通常用RH表示。

湿度温度系数

在环境湿度恒定时，湿敏电阻在温度每变化1度时，其湿度指示的变化量。

灵敏度

湿敏电阻检测湿度时的分辨率。

测湿范围

湿敏电阻器的湿度测量范围

响应时间

湿敏电阻在湿度环境快速变化时，电阻值的变化情况（反应速度）。

湿滞效应

湿敏电阻在吸湿和脱湿过程中电气参数表现的滞后现象。

湿敏电阻应用电路

下图是湿度传感电路。电路中，R2是湿敏电阻，A1是一个电压比较器集成电路，A2是微处理器。

电压比较器的工作原理是：当A1的5脚电压大于6脚电压，7脚输出高电平给A2的7脚，当A1的5脚电压低于6脚电压时，7脚输出低电平。

A1的6脚接有基准电压，所谓基准电压就是一个电压大小恒定的直流电压，即A1的6脚电压大小不变。

电阻R1和R2构成分压电路，其分压输出加到A1的6脚。

当相对湿度不大时，R2阻值较大，A1的5脚电压大于6脚电压，7脚输出高电平给A2的7脚。当相对湿度较大时，R2的阻值比较小，这时A1的5脚电压小于6脚电压，7脚输出低电平给A2的7脚。

婴幼儿尿床报警器

下图是婴幼儿尿床报警器电路，它在婴幼儿的尿布尿湿后发出声音报警。

R1是湿敏电阻，R1与VT1、VT2等元器件构成检测放大器。R4和C1构成延时电路，VT3和VT4等元器件构成低频振荡器电路。

接通电源后，由于尿布不湿，所以湿敏电阻R1处于高阻状态，这时VT1无基极电流而处于截止状态。VT2则进入饱和导通状态，其集电极为低电平，通过R5加到VT3基级，使VT3截止，这时低频振荡器电路不工作。

在尿布湿了之后，R1的阻值下降许多，这样VT1基级有较大电流，VT1饱和导通，其集电极为低电平，VT2截止，这时3V直流电压通过R4对C1充电，这一充电电路就是一个延时电路，随着C1上的电压达到一定程度，加到VT3基级，使VT3和VT4获得正常偏置而进入震荡工作状态，这时扬声器BL1发声。

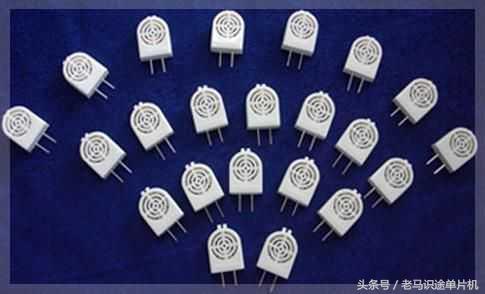

湿敏电阻实物欣赏

元器件5-热敏电阻、光敏电阻、湿敏电阻、气敏电阻、压敏电阻电路

1、热敏电阻应用电路

下图是热敏电阻在小功率电暖气电路中的应用。

该电路选用负温度系数热敏电阻作为感知元件，根据外界环境温度的高低自动控制电路的启停。当环境温度较低时，热敏电阻RT的阻值较大，IC的控制端分压较高，使IC导通，二极管VD3点亮，双向晶闸管VT受触发而导通，电加热器EH通电开始升温。当温度上升到一定程度后，RT的阻值随温度的升高而降低，使集成电路的控制端电压降低，VD3熄灭，双向晶闸管VT关断，电加热器EH断电停止加热。

2、光敏电阻应用电路

下图是光敏电阻在自动调光台灯照明电路中的应用，该电路选用光敏电阻作为感知光控元件，当光敏电阻器RG感受外界环境光照强度不同时，其体现到电路中的电阻值也发生变化，从而使三极管VT1的基极获得不同的电压值，则经该三极管放大后由集电极输出的电压值也相应发生改变。环境光变暗时，光敏电阻RG的阻值增加，使VT1基极与发射极之间变成正向偏置，VT1导通，集电极输出电流为电容器C2充电，C2的电压上升，双向晶闸管VS2导通，触发双向晶闸管VS1导通，L灯发光。

3、湿敏电阻应用电路

下图是湿敏电阻在土壤湿度检测电路中的应用。当土壤过于潮湿时，湿敏电阻MS输出的电阻信号远小于电位器RP的阻值，则运算放大器IC1的2脚电压大于其3脚电压，IC1的8脚输出低电平，此时LED1亮，LED2灭，显示土壤湿度过高。当土壤过于干燥时，湿敏电阻器MS输出的电阻信号远高于电位器RP的阻值，IC1的2脚电压小于3脚电压，IC1的8脚输出高电平，此时LED1灭，LED2亮，显示土壤湿度过低。

4、气敏电阻应用电路

气敏电阻在抽油烟机检测和控制电路中的应用见下图。

当气敏电阻MQ-211检测到油烟气体时，B点会有直流电压产生，该电压加到IC1的6脚，使IC1的3和7脚输出控制信号，3脚的驱动信号使继电器KA动作，并驱动电机进行抽气。

5、压敏电阻应用电路

下图所示是压敏电阻在交流输入过压保护电路中的应用。

该电路是电磁炉炉盘线圈供电电路中的交流输入部分，L,N两个端子是交流220V的输入端，为了保证电路的可靠性，回路中选用了一只压敏电阻器R201起过压保护作用，即当输入电压过高时，压敏电阻R201就会短路起到保护的作用，另外熔断器FU起到过流保护作用，确保电路的安全和稳定。
