详解单片机中的串行口

单片机内部有一个功能强大的全双工串行口，该串行口有四种工作方式，以供不同场合使用。波特率可由软件设置，由片内的定时器/计数器产生。串行口接收、发送均可工作在查询方式或中断方式，使用十分灵活。

单片机的串行口除了用于数据通信之外，还可以用来驱动单片机应用系统中的键盘和显示器，这是其他微机系统所不能比拟的。

串行口的结构与控制

为了进行串行数据通信，单片机同样也需要相应的串行接口电路。不过这个接口电路不是单独的芯片，而是集成在单片机芯片的内部，成为单片机芯片的一个组成部分。

80C51单片机内部的串行口，由发送缓冲寄存器 SBUF、接收缓冲寄存器 SBUF、发送控制寄存器、接收控制寄存器、输入移位寄存器和输出控制门组成。控制单片机串行口的控制寄存器共有两个：特殊功能寄存器 SCON 和 PCON，可以用软件改变两者的内容来控制串行口的工作方式和波特率。

缓冲寄存器SBUF

80C51单片机内部有一个全双工的串行通信口，即串行接收和发送缓冲器SBUF，这两个在物理上是独立的接收发送器，既可以接收数据，也可以发送数据。但接收缓冲器只能读出不能写入，而发送缓冲器则只能写入不能读出，两个缓冲器共用同一个地址(99H)。

这个通信口既可用于网络通信，也可实现串行异步通信，还可以当成同步移位寄存器使用。如果在通信口的输入输出引脚上加上电平转换器，还可方便地构成标准的RS-232和RS-485接口。

在逻辑上，SBUF只有一个，既表示发送寄存器，又表示接收寄存器，具有同一个地址(99H)。在物理上，SBUF有两个，一个是发送寄存器，另一个是接收寄存器。

串行口控制寄存器SCON

该寄存器的字节地址为98H，有位寻址功能。

SCON格式如下：

SM0(SCON.7)、SM1(SCON.6)：控制串行口的工作方式。

SM2(SCON.5)：允许方式2和方式3进行多机通信控制位。在方式2或方式3中，如SM2=1，则接收到的第9位数据(RB8)为0时不激活RI。在方式1时，如SM2=1，则只有收到有效停止位时才会激活RI。若没有接收到有效停止位，则RI清0。在方式0中，SM2必须置为0。

REN(SCON.4)：允许串行接收控制位。REN=1允许串行接收，REN=0则禁止串行接收。该标志由软件来置1或清0。

TB8(SCON.3)：是工作在方式2和方式3时，该位是要发送的第9位数据。在一些通信协议中该第9位用于奇偶校验(补奇或补偶);而在MCS-51多处理机通信中，这一位是区别地址帧还是数据帧的标志，需要时由软件置位或复位。

RB8(SCON.2)：是工作在方式2和方式3时，该位是已接收到的第9位数据，它是奇偶校验位。在MCS-51多处理机通信中是区别地址帧/数据帧的标志。在模式1中，若SM2=0，RB8存放的是已接收数据的停止位。在模式0中，RB8未用，需要时由软件来置1或清0。

TI(SCON.1)：发送中断标志位。在模式0中，发送完第8位数据时由硬件置位;在其他模式中发送停止位开始时刻由硬件置位。置位时TI=1，申请中断，CPU响应中断后，由软件来清除TI再发送下一帧数据。

RI(SCON.0)：接收中断标志位。在模式0中，接收完第8位数据时由硬件自动置位;在模式 1 中，SM2=1，只有接收到有效的停止位，才能对 RI 置位。在其他模式中，在接收停止位的半中间由硬件对RI置位。置位时申请中断，CPU响应中断后取走数据，清除RI标志，必须由软件清零。

SCON的所有位复位时被清零。

特殊功能寄存器PCON

其字节地址为87H，没有位寻址功能。PCON的格式如下：

其中与串行接口有关的只有D7位。

SMOD：波特率选择位。

串行口的工作方式

串行口有四种工作方式，它们是由串行口控制寄存器 SCON 的 SM0、SM1的状态来定义的，编码及功能如表2-3所示。在这四种工作方式中，串行通信只使用方式1、2、3。方式0主要用于扩展并行输入/输出口。

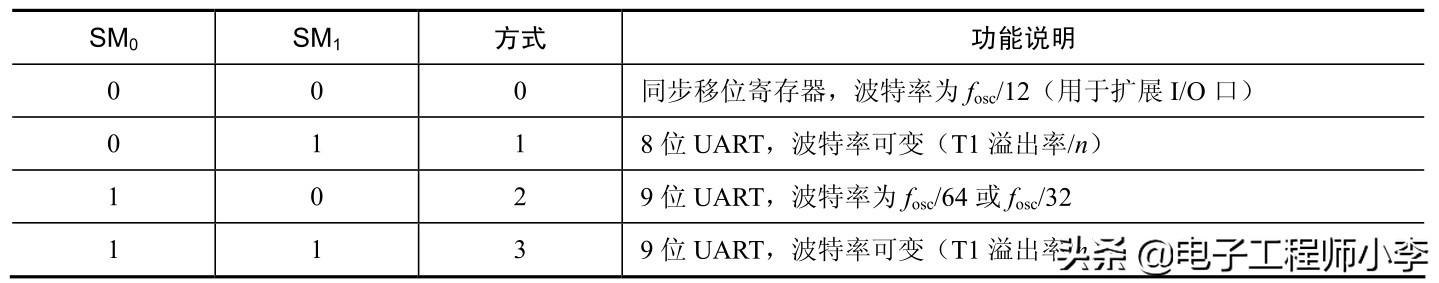

表2-3 串行口工作方式

表中：fosc为晶振频率，UART为通用异步接收和发生器。

方式0

在方式 0 状态下，串行口为同步移位寄存器输入/输出方式，其波特率是固定不变的，数据由RxD(P3.0)端输入，同步移位脉冲由TxD(P3.1)端输出。方式0主要用于扩展并行输入输出口(如串行LED数码管显示系统等)。

(1)方式0发送

当一个数据写入串行口发送缓冲器SBUF时，串行口即将8位数据以fosc/12的波特率从RxD引脚输出(从低位到高位)，发送完8位数据时，将发送中断标志TI置1。TxD引脚输出同步脉冲，波形如图2-22所示。

(2)方式0接收

在满足REN=1和RI=0的条件下，就会启动一次接收过程，此时RxD为串行输入端，TxD为同步脉冲输出端。串行接收的波特率为fosc/12，其时序如图2-23所示。当接收完一帧数据(8位)后，控制信号复位，中断标志 RI 被置 1，呈中断申请状态。当再次接收时，必须通过软件将RI清零。

▲图2-22 串行口“方式0”发送时序

▲图2-23 串行口“方式0”接收时序

在方式0中，SCON中的TB8、RB8位没用，多机通信控制位SM2位必须为0。在方式0下发送或接收完8位数据时，由硬件置1并发送中断标志TI或RI，向CPU申请中断，CPU响应TI或RI中断后，标志TI或RI必须由用户程序清0。

方式1

串行口以方式1工作时，SCON中的SM0、SM1两位分别为0、1，则串行口被控制为波特率可变的8位异步通信接口。发送的每帧信息为10位：1位起始位，8位数据位(先低位后高位)和1位停止位。

(1)方式1发送

串行口以方式1发送时，数据由TxD端输出，CPU执行一条数据写入发送数据缓冲器SBUF的指令，数据字节写入SBUF后，就启动串行口发送器发送。发送完一帧信息的数据位后，发送中断标志置1，其时序如图2-24所示。

▲图2-24 串行口“方式1”发送时序

(2)方式1接收

当REN=1时，允许接收器接收，数据从RxD端输入。接收器以所选波特率的16倍速率采样RxD端的电平，当检测到RxD端从1到0的跳变时，启动接收器接收，并复位内部的16分频计数器，以便实现同步。

在起始位，如果接收到的值不为0，则起始位无效，复位接收电路，当再次接收到一个由1到0的跳变时，重新启动接收器。如果接收值为0，则起始位有效，接收器开始接收本帧的其余信息(一帧信息为10位)。在方式1接收中，若同时满足以下两个条件：RI=0、SM2=0和接收到的停止位=1时，则接收数据有效，实现装载SBUF、停止位进入PB8、接收中断标志RI置1。接收控制器再次采样RxD的负跳变，以便接收下一帧数据。

若这两个条件不能同时满足，信息将丢失。中断标志RI必须由用户的软件清零，通常情况下，串行口以方式1工作时，SM2置为0。方式1的接收时序如图2-25所示。

▲图2-25 串行口“方式1”接收时序

方式2

当SM0、SMl两位分别为1、0时，串行口工作在方式2，此时串行口被定义为9位异步通信接口。发送时可编程位(TB8)根据需要设置为0或1，接收时，可编程位被送入SCON中的RB8。

(1)方式2发送

在方式2发送时，数据由TxD端输出，发送一帧信息由11位组成：1位起始位、8位数据位(低位在先、高位在后)、1位可编程位(第9位数据位)和1位停止位，附加的第9位数据为 SCON中的 TB8。TB8由软件置 1 或清 0，可作为多机通信中的数据标志位，也可作为数据的奇偶校验位。

CPU在执行一条写SBUF的指令后，便立即启动发送器发送，送完一帧信息后，TI被置1，其时序如图2-26所示。在发送下一帧信息之前，TI必须由中断服务程序(或查询程序)清0。

▲图2-26 串行口“方式2”发送时序

(2)方式2接收

当 SM0、SMl两位分别为1、0，且 REN=1 时，允许串行口以方式 2 接收数据。数据由 RxD端输入，接收11位信息：1位起始位、8位数据位、1位可编程位(第9位数据)和1位停止位。当接收器采样到RxD端从1到0的跳变，并判断起始位有效后，便开始接收一帧信息。当接收器接收到第9位数据后，如果RI=0且SM2=0或接收到的第9位数据为1时，接收到的数据送入SBUF，第9位数据送入RB8，并置RI=1，其时序如图2-27所示。若不能同时满足这两个条件，接收的信息将丢失。

▲图2-27 串行口“方式2”接收时序

方式3

当SM0、SM1两位为11时，串行口工作在方式3，方式3为波特率可变的9位异步通信方式，除了波特率外，方式3和方式2的发送时序和接收时序相同。

波特率的计算与串行口初始化

波特率的计算

在串行通信中，收发双方的波特率必须保持一致。通过软件可设定串行口的4种工作方式，并确定每种方式的波特率。

(1)方式0的波特率是固定的，为单片机晶振频率fosc的1/12，即BR=fosc/12。

如fosc=6MHz，则波特率500kbit/s;如fosc=12MHz，则波特率为1Mbit/s。

(2)方式 2 的波特率也是固定的，且有两种。一种是晶振频率的 1/32，另一种是晶振频率的1/64，即fosc/32和fosc/64。如用公式表示为：

式中，SMOD为特殊功能寄存器PCON串行口波特率系数的控制位，SMOD=1表示波特率加倍。注意，PCON不能使用位寻址，只能对其进行字节操作。

如12M晶振系统中，若SMOD=0，则波特率=187.5kbit/s;SMOD=1，则波特率375kbit/s。

(3)方式1和方式3的波特率是可变的，其波特率由定时器1的计数溢出(对80C52来说，也可使用定时器2的计数溢出)决定，公式为：

式中定时器1溢出率计算公式为：

各种方式波特率的计算如表2-4所示。

表2-4 波特率的计算公式

表中，若SMOD=0，则K=1;若SMOD=1，则K=2。

通常使用单片机的串行口时，选用的晶振频率 fosc比较固定(一般为 6MHz ， 12MHz 或11.0592MHz)。单片机和微机通信时，选用的波特率也相对固定。

实际使用中，经常根据已知波特率和时钟频率来计算定时器T1的初值。为方便使用，将常用的波特率和初值X间的关系列成表2-5。

表2-5 常用通信方式及其波特率

其中有以下三点需要注意。

(1)表2-5中仅为一些特定系统串口通信时的典型数据，对于其他一些未列出的波特率，应通过前述公式进行计算获取。并可进行相关参数调整，以获得需求的波特率。

(2)在使用的时钟振荡频率为12MHz或6MHz时，表中初值X和相应的波特率之间有一定误差。例如，FDH的对应的理论值是10416波特(时钟振荡频率为6MHz时)，与9600波特相差816波特，消除误差可以通过调整时钟振荡频率 fosc来实现。例如，如果采用的时钟振荡频率为11.0592MHz，在要求串行通信的系统中，为保证串行通信准确，一般使用11.0592Hz的晶振。

(3)如果串行通信选用很低的波特率，可将定时器T1设置为方式1定时。但T1溢出时，需要在中断服务程序中重新装入初值。中断响应时间和执行指令时间也会使波特率产生一定的误差，可用改变初值的方法进行适当调整。

串行通信的校验

异步通信时可能会出现帧格式错、超时错等传输错误。在具有串行口的单片机的开发中，应考虑在通信过程中对数据差错进行校验，因为差错校验是保证准确无误通信的关键。常用差错校验方法有奇偶校验(80C51系列单片机编程采用此法)、和校验及循环冗余码校验等。

(1)奇偶校验

在发送数据时，数据位尾随的一位数据为奇偶校验位(1或0)。当设置为奇校验时，数据中1的个数与校验位1的个数之和应为奇数;当设置为偶校验时，数据中1的个数与校验位中1的个数之和应为偶数。接收时，接收方应具有与发送方一致的差错检验设置，当接收一个字符时，对 1的个数进行校验，若二者不一致，则说明数据传送出现了差错。

奇偶校验是按字符校验，数据传输速度将受到影响。这种特点使得它一般只用于异步串行通信中。

(2)和校验

所谓和校验，是指发送方将所发送的数据块求和(字节数求和)，并产生一个字节的校验字符(校验和)附加到数据块末尾。接收方接收数据时也是先对数据块求和，将所得结果与发送方的校验和进行比较，相符则无差错，否则即出现了差错。这种和校验的缺点是无法检验出字节位序的错误。

(3)循环冗余码校验

这种校验是对一个数据块校验一次。例如对磁盘信息的访问、ROM或RAM存储区的完整性等的检验。这种方法广泛应用于串行通信方式。

串行口初始化

在使用单片机串行口之前，应对其进行编程初始化，主要是设置产生波特率的定时器1、串行口控制和中断控制，具体步骤如下。

(1)确定定时器l的工作方式——编程TMOD寄存器。

(2)计算定时器l的初值——装载THl、TLl。

(3)启动定时器1——编程TCON中的TRl位。

(4)确定串行口的控制——编程SCON。

PIC单片机PIC16F786编程之UART通讯——同步串口与异步串口区别

同步就是双方有一个共同的时钟，当发送时，接收方同时准备接收。

异步双方不需要共同的时钟，也就是接收方不知道发送方什么时候发送，所以在发送的信息中就要有提示接收方开始接收的信息，如开始位，结束时有停止位。

1.异步通信方式的特点：

异步通信是按字符传输的。每传输一个字符就用起始位来进来收、发双方的同步。不会因收发双方的时钟频率的小的偏差导致错误。

这种传输方式利用每一帧的起、止信号来建立发送与接收之间的同步。特点是：每帧内部各位均采用固定的时间间隔，而帧与帧之间的间隔时随即的。接收机完全靠每一帧的起始位和停止位来识别字符时正在进行传输还是传输结束。

（使用串口USART中的串行异步通信是一个代表）

2.同步通信方式的特点：

进行数据传输时，发送和接收双方要保持完全的同步，因此，要求接收和发送设备必须使用同一时钟。

优点是可以实现高速度、大容量的数据传送；缺点是要求发生时钟和接收时钟保持严格同步，同时硬件复杂。

（SPI总线是一个典型代表）

3.相似处：

可以这样说，不管是异步通信还是同步通信都需要进行同步，只是异步通信通过传送字符内的起始位来进行同步，而同步通信采用共用外部时钟来进行同步。所以，可以说前者是自同步，后者是外同步。

启动位和停止位

怎么区分现在是在发送数据还是在常态呢？所以在每次发送一个字节的数据之前TX脚都会先输出一小段的低电平。来告诉对方，我要发送数据了这一小段低电平便是启动位（起始位）。

如果我们发送的不仅仅只有一个字节，而是好几个字节，两个数据之间总要有个间隔吧！要不然分不清谁跟谁。所以每发送完一个字节的数据，TX脚就会输出一小段的高电平这便是停止位。

波特率

在数据发送中每个位的时间都要事先定好，而且发送和接收的双方都必须事先知道并设置好。那这个时间是怎么确定的呢？这就牵扯的一个东西波特率。在这里波特率=比特率。比特率也就是 一秒钟发送多少位的数据。如果要一秒钟发送为9600个位，我们将波特率设置为9600。1/9600约等于0.0001s 也就是每个位的发送时间。

小端发送

如果 发送大写字母“ A ”也就是发送二进制数 “01000100”，串行通信是从低位开始发送。

下图为字母”A”数据发送的时序图.

实例：我们可以利用PC机的串口和单片机进行异步串行通信，单片机接收到什么样的数据，就在给PC机发送数据,波特率为115200。不过单片机输出的TTL信号，需TTL转232.PC机才能接收。有关这方面的硬件设计网上很多故不赘述。
