工程师，还有6个引脚封装的单片机？涨知识了

工程师，在开发设计电路项目，一般都是围绕微处理器这个中心进行，根据项目的功能需求，设计微处理器的外围电路；微处理器按照类型区分，包含

其中，对于一些功能较为简单，不需要大量的数据运算，工程师优先选用的微处理器会是MCU单片机。这是为什么呢？

第一，开发设计简单，无论是硬件电路设计还是软件代码设计，工程师只需依据MCU单片机公司提供的参考设计例程，进行二次开发基本上就能完成项目的电路方案开发；

第二，成本低廉，由于8位单片机与32位单片机被大量的应用在不同产品中，出货量非常庞大，直接的结果是单片机价格的直线下降；

第三，大中院校的电子教材，基本都是以单片机的开发案例为主，为日后参加工作的学生培养了使用单片机的习惯；

单片机电路项目

是的，没错！单片机应用非常广，也非常受工程师的欢迎！

在设计项目的过程中，工程师会面临一个问题---如何选择项目匹配的单片机型号？因为单片机不仅品牌多，而且数量多、功能多还型号多。

以单片机的封装为例来区分，工程师常见的封装类型如，SOP8、MSOP10、SOP14、SOP16、TSSOP20、QFN24、QFN32、LQFP44、LQFP48、LAFP64等等

SOT23-6封装单片机

那么这个只有6个引脚封装的单片机，有什么特色呢？芯片哥以上海晟矽微的MC30P6250为例进行详细的说明

MC30P6250单片机引脚定义

在了解一个新型号的单片机之前，首先需要熟知这个型号MC30P6250单片机的引脚定义

MC30P6250单片机

SDI：编程数据信号输入引脚，作为编程口，也可作为SPI通信输入引脚；

PWM1B：单片机内部定时器PWM信号的输出引脚；

P11：单片机的普通IO引脚，内部集成上拉与下拉电阻，可编程；

GND：单片机的电源的引脚，作为0V的参考点；

SDO：编程数据信号的输出引脚，作为编程口，也可作为SPI通信输出引脚；

EVN0：单片机内部比较器正端输入引脚；

P14：单片机的普通IO引脚，内部集成上拉电阻，可编程；

P13：单片机的普通IO引脚，内部集成上拉电阻，可编程；

CMPN：单片机内部比较器负端输入引脚，与EVN0共同构成单片机的比较器输入检测功能；

RST：单片机的外部复位输入引脚；

VPP：单片机的编程高压输入引脚；

VDD：单片机的电源输入引脚；

P12：单片机的普通IO引脚，内部集成上拉与下拉电阻，可编程；

TC0：单片机内部定时器的外部计数输入引脚；

BUZ1：有源蜂鸣器驱动输出引脚；

CMPO：单片机内部比较器的输出引脚；

SCK：编程时钟信号，作为编程口，也可作为SPI通信的时钟引脚；

MC30P6250单片机功能特点

在基本了解这个型号MC30P6250的单片机引脚定义后，它的功能特点可以归纳为

其中集成了内部比较器，是这个6引脚封装的单片机最大的特色；当然其他型号的SOT23-6封装的单片机，也可以集成类似触摸按键功能、ADC采集功能等等；

另外一个特点是单片机的IO引脚输出输入电流能力，输出电流可达20mA，输入电流可达30mA；要超出一些常规的单片机IO引脚特性。

IO引脚输出电流能力大，其最大的优势是可以直接驱动一些小型负载，比如LED灯，不再需要其他功率放大电路了。

MC30P6250单片机项目应用

初步掌握SOT23-6封装的单片机MC30P6250特性后，工程师就可以使用其开发设计电路项目了。尤其是一些功能简单的小型电器产品项目，比如

智能化妆镜，只需两个按键检测和两个IO输出就可以满足；

智能感应水龙头，只需三个IO引脚就可以满足；

智能小便池，只需四个IO引脚就可以满足；

智能门禁，只需三个IO引脚就可以满足；

开发这些功能的项目，虽然SOT23-6封装的单片机能胜任，但设计它的软件，芯片哥建议工程师优先选用汇编语言，因为汇编语言占用的存储空间相比较C语言编写的程序要小一些；

使用SOT23-6封装的单片机，在软件开发上使用汇编语言，可能会有些不便，但它的另一个特点是价格便宜，毕竟只有6个引脚的单片机，应该是属于全球最小封装的单片机吧。MC30P6250单片机参考价为 0.5~0.6RMB/PCS。

尾声

MC30P6250型号的单片机，虽然只有6个引脚，但它的功能和其他普通的8位单片机一样，区别在于内部集成的外设资源相对较少，除去两个电源引脚VDD和GND之外，只有其他四个可以定义的IO引脚功能；

在硬件电路应用和软件开发上，与其他形式封装的单片机，没有任何本质的区别。

本文由【芯片哥】原创撰写，一个只谈电子元器件与芯片的工程师，喜欢就关注芯片哥，和芯片哥一起加油吧~~~ #芯片# #单片机# #电子元器件#

多功能料理机单片机开发方案

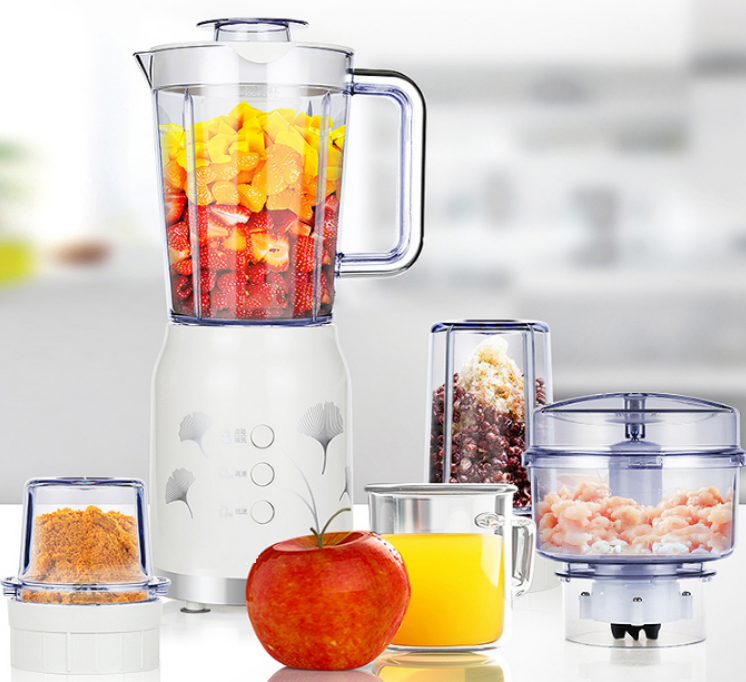

榨汁机是一种可以将果蔬快速榨成果蔬汁的机器，小型可家用。随着人们健康意识的增强和对天然维生素的追求，榨汁机越来越受到个人的喜爱。厨房里少不了榨汁机的存在。

广东省佛山市顺德区从事小家电行业十几年的任总之前一直是生产电饭煲的，现在也看中了榨汁机的市场前景。所以决定投资生产电动榨汁机。而生产电动榨汁机的第一步就需要寻找单片机开发公司提供技术支持，因此，任总通过网络搜索到了深圳杰力科创的榨汁机开发方案。任总通过电话联系了杰力科创，两者达成合作，杰力科创为任总提供三键榨汁机的单片机方案开发以及芯片订购。

任总的榨汁机方案需求在这样的：市电AC220供电，榨汁机设计三个按键，分别控制正转/停止/反转；4个LED灯做不同状态的指示灯提醒。

电子产品方案开发，一直是杰力科创的强项，考虑到用户时间宝贵，业务员与任总一经谈好合作，就马上立项，交由工程部的程序员设计方案编写程序。

杰力科创三键榨汁机方案的单片机芯片选择的是SOP14封装的DLT8S54ESC，方案的主要功能如下：

1、一上电，灯全亮一次，时间为1S，然后全部处于待机状态，此时的灯除了停止键灯亮其他3个灯都灭；

2、蜂鸣器 上电响一次，约300—500mS，按键出发开关，对应短响一声，约300-500mS，间断响，响500mS，停300mS，响亮度清脆入耳；

3、功能 从ON→REV，必须按下OFF后方可动作；

A.每次从ON→REV或REV→ON都必须要求延时3-4S，（3S内按REV或ON无效）但其后若连续按REV或ON则不需要延时；

B.其余状态如开机后按ON，则不需要延时；但开机后按REV则需要延时0.5秒。按动开关触发信号，不能储存和延迟执行 ，无论是否处于运转，断电后再次通电，线路板应处于待机状态

4、线路板保护

A.在ON状态下，连续工作（60±3）分钟，自动断电电机，处于待机状态，若中途断电，则重0开始，重新计时；

B.其余状态不考虑自动停机功能；当在任何状态（ON、OFF、REV）下，“BREAK”断开后，线路板无输出，电机端处于断电状态，灯和蜂鸣器对应亮和响；经处理使得“BREAK”合通，此时线路板处理待机状态。

杰力科创设计的三键榨汁机方案满足任总提出的各项要求，开发出来的产品稳定性好，在投入市场之后，获得了不错的销量。与此同时，我们也根据用户的反馈，对榨汁机方案进行了后续的改进更新，一切以用户的需求为核心，是杰力科创服务客户的初心。

以上是深圳杰力科创为大家分享的关于榨汁机单片机方案开发设计的客户案例，如果您需要开发榨汁机单片机方案等相关的项目，请与杰力科创客服联系。
