该死的强迫症，教你stm32怎么把杜邦线弄整齐

该死的强迫症，教你stm32怎么把杜邦线弄整齐

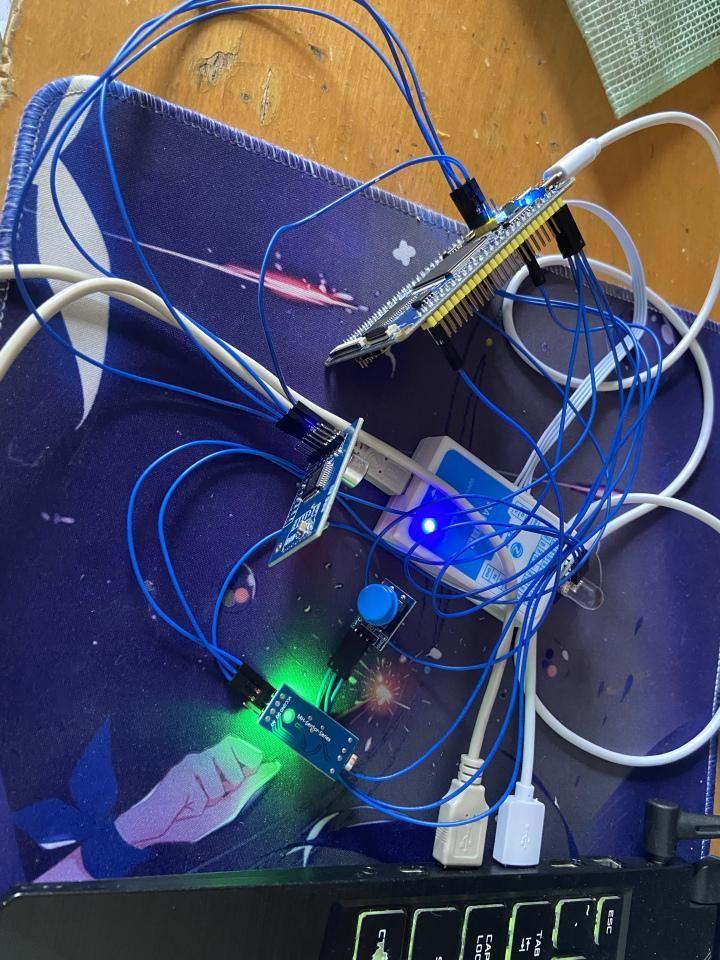

做课程设计，需要接的杜邦线太乱了，模块都不能放正，不用洞洞板焊接的情况下怎么把它弄整齐点啊

一定要用杜邦线的话尽量用排线或者用扎线带把线扎号，用螺柱或者在一块亚克力上把板块固定好，分好层块。

正文开始：

功能调试好之后尽量自己打板，或者换用排插，杜邦线很容易松不适用于最终的产品。

这就是pcb板的意义，你这个还不算乱，有做比较多电机控制或者灯光控制的，因为执行期间很多所以非常乱

那会参加电赛做的风力摆，因为时间有限，四个电机、陀螺仪、主控、激光头全是杜邦线链接，还有和电源控制板的连接，还得需要高进度控制激光运动扫点，总之一团乱麻。去比赛的时候到那还调试半天，为了稳妥都用热熔胶固定

ok，说回问题，那就是如果只是验证问题或者像我说的电赛没时间，那就只能这样了

后边如果有时间精力，想整齐稳定布线还是的做板子

当然这个做板子有很多种选择

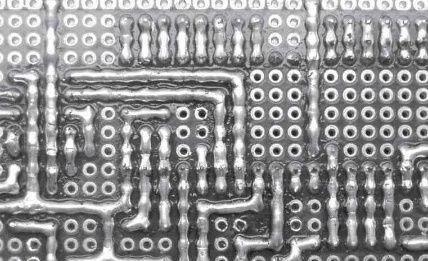

可以直接用焊锡焊接洞洞板

这种就比较费事，但是做完之后非常美观，对布线有比较高的要求

可以直接用线在洞洞板上连接

这种焊接时间会省很多

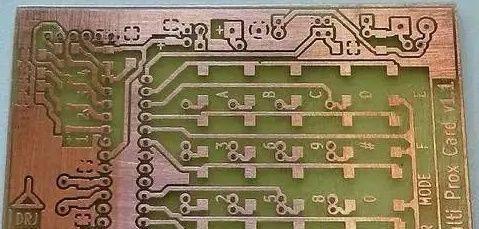

有条件还可以做腐蚀电路板

我大学做比赛的时候也做过很多这种，比较适合单层板，而且由于是自己做也比较快，比上边的焊接要稳定

具体制作方法给个参考：https://baijiahao.baidu.com/s?id=1714782421793799884&wfr=spider&for=pc

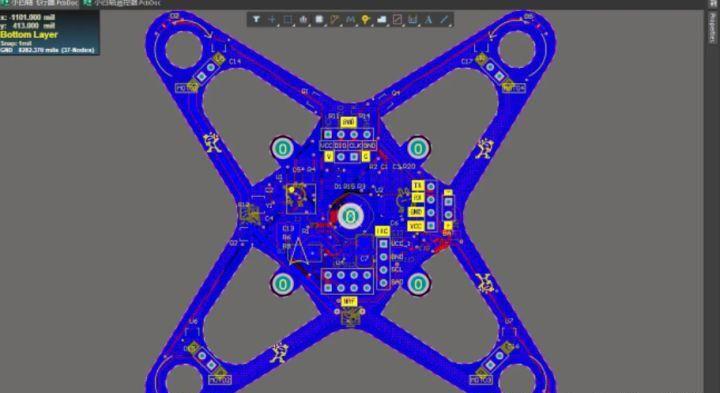

最后就是PCB制作了

这种就是自己用AD或者其他eda软件画图发工厂就好，可以做2层4层6层这种复杂的电路板

对于制作无人机四轴之类比较在意重量的项目就比较合适，效果也最好

单片机怎么和手机通信，你知道吗？

在用单片机做产品的时候，难免会用到单片机和手机通信，能和手机通信的方案有很多这种，像常用的蓝牙，Wifi等等，当然还有更高层次的通过互联网，一般我们使用比较多的就是用蓝牙和手机通信，我们今天就给大家说一下手机蓝牙如何和手机通信。

废话不多说直接转入正题。

一、准备：

1.首先得有一款支持串口通信的单片机，我们使用的是51单片机。

51最小系统

2.蓝牙模块（HC06）

HC06（图片来源于网络，如涉权请联系删除）

3.下载个蓝牙串口调试助手

蓝牙串口调试助手图标

蓝牙串口调试助手界面

4.蓝牙转串口模块（主要用于显示接受到的数据，在单片机开发应用中可以没有）

5.电脑上安装一个串口调试助手。

6.若干焊锡，杜邦线，焊台，电脑一台，手机一部等。

二、调试工作

1.调试蓝牙模块

用杜邦线把蓝牙转串口模块和蓝牙模块连接起来，对应引脚链接分别为

VCC-->VCC

GND-->GND

TXD-->RXD

RXD-->TXD

这里一定要注意TXD和RXD一定不要接反，串口的波特率和蓝牙模块波特率要对应，否则不能使用

打开手机上的软件串口调试助手，在下面键盘上输入一个字符，点击发送，然后在电脑显示屏上就会看到该字符，那么调试成功。

三、连接工作

把蓝牙模块和单片机模块连接起来，然后打开蓝牙串口调试助手，连接上蓝牙模块（初次连接可能需要密码，默认初始密码1234）发送数据，这个时候就像用电脑给单片机发送数据一样。

四、功能扩展

调试好了蓝牙模块和手机之间的通信，那么就可以通过手机蓝牙串口调试助手发送一些字符，当单片机接收到字符时，让其执行一定的命令，这就实现了单片机的应用开发，需要执行什么任务这得需要调试程序来控制了，只要展开想象的翅膀大胆去想，把我们学会的知识运用起来，你就成功了。

初步可以尝试做一个蓝牙遥控小车，控制家电开关通断等等，原理都是一样，学会一个类推就行了，加油啊！
