51单片机继电器使用方法

5V继电器 JQC-3F T73-5VD/10A前继继电器 5脚

五脚继电器的接法：

继电器是一种用电流控制的开关装置。继电器的工作原理是，当继电器线圈通电后，线圈中的铁芯产生强大的电磁力，吸动衔铁带动簧片，使触点1、2断开，1、3接通。当线圈断电后，弹簧使簧片复位，使触点1、2接通，1、3断开。只要把需要控制的电路接在触点1、2间（1、2称为常闭触点）或触点1、3间（称为常开触点），就可以利用继电器达到某种控制的目的2.将线圈引脚4、5两端加上直流电压。

三只脚的那一边中间脚是输出触点的公共端子，另外两个引脚是线圈，即接驱动端。另外2个脚那边分别是常开和常闭触点。

如下图：A、B脚接驱动电路端 要控制的电路接1脚 ， 和2或3脚中的一脚（3脚常闭，2脚常开）

下面是详细规格：

单片机学习——继电器的简单使用

本文将介绍继电器的一些基本知识和接线，同时会有一个简单的实例。 先来两张主角--继电器图片

好了，接下来给大家介绍一些继电器的一些基本知识。

最后来一个简单实例吧：

所需材料：单片机最小系统（5v电压源的设备也行）一个、继电器模块一个、杜邦线若干、电机一个。

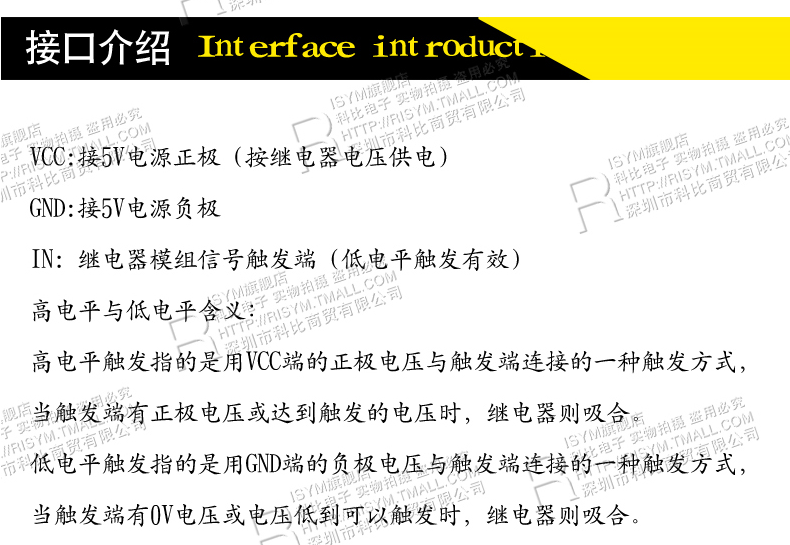

制作过程：接下来连线，用杜邦线将继电器上的VCC和GND分别与单片机最小系统的正极和负极连接起来；然后用杜邦线将继电器上的NO与单片机最小系统的正极连接起来；用杜邦线将继电器上的COM和电机的一端连接起来；用杜邦线电机另一端与单片机最小系统的负极连接起来。用杜邦线连接在继电器上IN段，另一端先空着，待单片机最小系统通电后，再将空的一端与单片机最小系统的负极连接和断开，连接和断开反复操作，电机运行情况。至此继电器的一个简单实例就完了。
