单片机的组成以及分类和指标

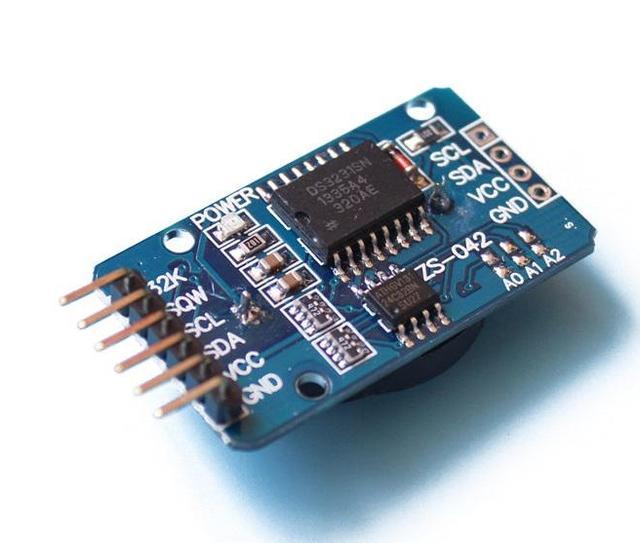

单片机的组成

单片机又称单片微控制器，它把一个计算机系统集成到一块芯片上，主要包括微处理器（CPU）、存储器（随机访问存储器RAM、只读存储器ROM）和各种输入/输出接口（包括定时器/计数器、并行I/O接口、串行口、A/D转换器以及脉冲宽度调制（PWM）等，如图1-1所示。

▲图1-1 单片机组成框图

程序存储器（ROM）

ROM用来存放用户程序，分为EPROM、Mask ROM、OTP ROM和Flash ROM等。

EPROM型存储器编程（把程序代码通过一种算法写入程序存储器的操作）后，其内容可用紫外线擦除，用户可反复使用，故特别适用于开发阶段，但EPROM型单片机价格很高。

Mask ROM型单片机价格最低，适用于批量生产。由于Mask ROM型单片机的代码只能由生产厂商在制造芯片时写入，故用户更改程序代码十分不便，在产品未成熟时选用此型单片机风险较高。

OTP ROM型（一次可编程）单片机价格介于EPROM和MaskROM型单片机之间，它允许用户对其编程，但只能写入一次。

Flash ROM型单片机可采用电擦除的方法修改其内容，允许用户使用编程工具或在系统中快速修改程序代码，且可反复使用，故一推出就受到广大用户的欢迎。Flash ROM型单片机既可用于开发阶段，也可用于批量生产，随着制造工艺的改进，价格不断下降，使用越来越普遍，已成为现代单片机的发展趋势。

中央处理器（CPU）

CPU是单片机的核心单元，通常由算术逻辑运算部件（ALU）和控制部件构成。CPU就像人的大脑一样，决定了单片机的运算能力和处理速度。

随机存储器（RAM）

RAM用来存放程序运行时的工作变量和数据，由于RAM的制作工艺复杂，价格比ROM高得多，所以单片机的内部RAM非常宝贵，通常仅有几十到几百字节。RAM的内容具有易失性（也称为易挥发性），掉电后数据会丢失。最近出现了EEPROM 或Flash ROM 型的数据存储器，方便用户存放不经常改变的数据及其他重要信息。单片机通常还有特殊寄存器和通用寄存器，也属于RAM空间，但它们存取数据速度很快，特殊寄存器还用于充分发挥单片机各种资源的功效，但这部分存储器占用存储空间更小。

并行输入/输出（I/O）接口

通常为独立的双向I/O接口，既可以用作输入方式，又可以用作输出方式，通过软件编程设定。现代单片机的I/O接口也有不同的功能，有的内部具有上拉或下拉电阻，有的是漏极开路输出，有的能提供足够的电流可以直接驱动外部设备。I/O接口是单片机的重要资源，也是衡量单片机功能的重要指标之一。

串口输入/输出口

用于单片机和串行设备或其他单片机的通信。串行通信有同步和异步之分，这可以用硬件或通用串行收发器件实现。不同的单片机可能提供不同标准的串行通信接口，如 UART、SPI、I2C、MicroWire等。

定时器/针数器（T/C）

用于单片机内部精确定时或对外部事件（输入信号如脉冲等）进行计数，通常单片机内部有2个或2个以上的定时/计数器。

系统时钟

通常需要外接石英晶体或其他振荡源提供时钟信号输入，有的也使用内部RC振荡器。系统时钟相当于PC微机中的主频。

以上只是单片机的基本构成，现代的单片机又加入了许多新的功能部件，如模拟/数字转换器（A/D）、数字/模拟转换器（D/A）、温度传感器、液晶（LCD）驱动电路、电压监控、看门狗（WDT）电路、低压检测（LVD）电路等。此时的单片机才是真正单片化。内部的RAM和ROM的容量也越来越大，ROM 寻址空间甚至可达 64KB，可以说，单片机发展到了一个全新的阶段，应用领域也更为广泛，许多家用电器均走向利用单片机控制的智能化发展道路。

单片机的分类和指标

单片机从用途上可分成专用型单片机和通用型单片机两大类。专用型单片机是为某种专门用途而设计的，如DVD控制器和数码摄像机控制器芯片等。在用量不大的情况下，设计和制造这样的专用芯片成本很高，而且设计和制造的周期也很长。我们常用的都是通用型单片机，通用型单片机把所有资源（如 ROM、I/O 等）全部提供给用户使用。当今通用型单片机的生产厂家已不下几十家，种类有几百种之多。

下面对单片机的几个重要指标进行介绍。

（1）位数：是单片机能够一次处理的数据的宽度，有 1 位机（如 PD7502）、4 位机（如MSM64155A）、8位机（如MCS-51）、16位机（如MCS-96）、32位机（如IMST414）等。

（2）存储器：包括程序存储器和数据存储器，程序存储器空间较大，字节数一般从几KB到几十KB，另外还有不同的类型，如ROM、EPROM、E2PROM、Flash ROM和OTP ROM型。数据存储器的字节数则通常为几十字节到几百字节之间。程序存储器的编程方式也是用户考虑的一个重要因素，有的是串行编程，有的是并行编程，新一代的单片机有的还具有在系统编程（ISP， In-System-Programmable）或在应用再编程（IAP，In-Application re-Programmable）功能；有的还有专用的ISP编程接口JTAG口。

（3）I/O接口：即输入/输出接口，一般有几个到几十个，用户可以根据需要进行选择。

（4）速度：指的是 CPU 的处理速度，以每秒执行多少条指令来衡量，常用单位是 MIPS（百万条指令每秒），目前最快的单片机可达到100MIPS。单片机的速度通常是和系统时钟（相当于PC的主频）相联系的，但并不是频率高的处理速度就一定快，但对于同一种型号的单片机来说，采用频率高的时钟一般比频率低的速度要快。

（5）工作电压：通常工作电压是5V，范围是±5%或±10%；也有3V/3.3V电压的产品；更低的可在1.25V工作。现代单片机又出现了宽电压范围型，在2.5V～6.5V内都可正常工作。

（6）功耗：低功耗是现代单片机所追求的一个目标，目前低功耗单片机的静态电流可以低至μA或nA级。有的单片机还具有等待、关断、睡眠等多种工作模式，以此来降低功耗。

（7）温度：单片机根据工作温度可分为民用级（商业级）、工业级和军用级3种。民用级的温度范围是 0℃～70℃，工业级是-40℃～85℃，军用级是-55℃～125℃（不同厂家的划分标准可能不同）。

（8）附加功能：有的单片机有更多的功能，用户可根据需要选择适合自己的产品。比如有的单片机内部有A/D、D/A、串口、LCD驱动等，使用这种单片机可减少外部器件，提高系统的可靠性。

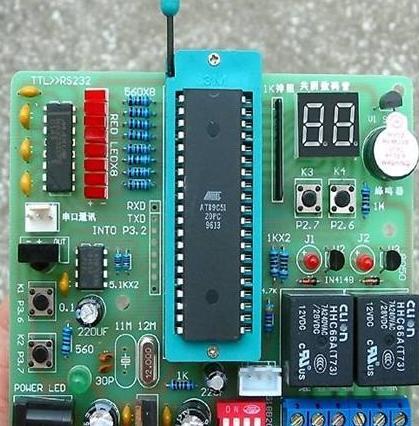

单片机的组成

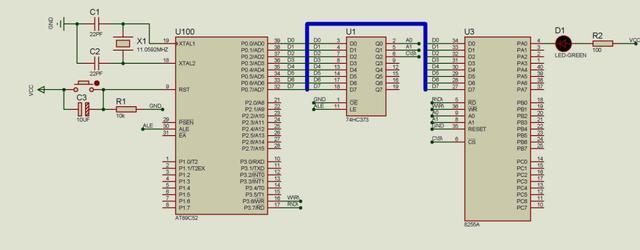

它通过内部总线把计算机的各主要部件接为一体，其内部总线包括地址总线、数据总线和控制总线。其中，地址总线的作用是在进行数据交换时提供地址，CPU通过它们将地址输出到存储器或I/O接口;数据总线的作用是在CPU与存储器或I/O接口之间，或存储器与外设之间交换数据;控制总线包括CPU发出的控制信号线和外部送入CPU的应答信号线等。单片机中的CPU、存储器等部件将在后面章节陆续介绍。

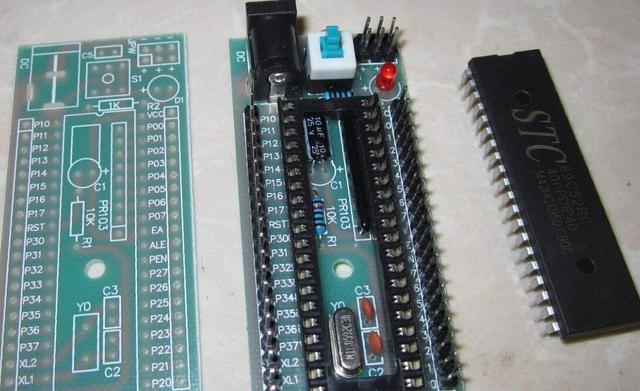

2. 单片机的特点 由于单片机的这种结构形式及它所采取的半导体工艺，使其具有很多显著的特点，因而在各个领域都得到了迅猛的发展。

2、单片机主要发如下特点：

(1)有优异的性能价格比。

(2)集成度高、体积小、有很高的可靠性。单片机把各功能部件集成在一块芯片上，内部采用总线结构，减少了各芯片之间的连线，大大提高了单片机的可靠性与抗干扰能力。另外，其体积小，对于强磁场环境易于采取屏蔽措施，适合在恶劣环境下工作。

(3)控制功能强。为了满足工业控制的要求，一般单片机的指令系统中均有极丰富的转移指令、I/O口的逻辑操作以及位处理功能。单片机的逻辑控制功能及运行速度均高于同一档次的微机。

(4)低功耗、低电压，便于生产便携式产品。

(5)外部总线增加了I C(Inter-Integrated Circuit)及SPI(Serial Peripheral Interface)等串行总线方式，进一步缩小了体积，简化了结构。

(6)单片机的系统扩展和系统配置较典型、规范，容易构成各种规模的应用系统。

五、 单片机的分类

单片机作为计算机发展的一个重要领域，应用一个较科学的分类方法。根据目前发展情况，从不同角度单片机大致可以分为通用型/专用型、总线型/非总线型及工控型/家电型。

(1)通用型/专用型 这是按单片机适用范围来区分的。例如，80C51是通用型单片机，它不是为某种专用途设计的;专用型单片机是针对一类产品甚至某一个产品设计生产的，例如为了满足电子体温计的要求，在片内集成ADC接口等功能的温度测量控制电路。

(2)总线型/非总线型 这是按单片机是否提供并行总线来区分的。总线型单片机普遍设置有并行地址总线、数据总线、控制总线，这些引脚用以扩展并行外围器件都可通过串行口与单片机连接，另外，许多单片机已把所需要的外围器件及外设接口集成一片内，因此在许多情况下可以不要并行扩展总线，大大减省封装成本和芯片体积，这类单片机称为非总线型单片机。

(3)控制型/家电型 这是按照单片机大致应用的领域进行区分的。一般而言，工控型寻址范围大，运算 能力强;用于家电的单片机多为专用型，通常是小封装、低价格，外围器件和外设接口集成度高。

显然，上述分类并不是惟一的和严格的。例如，80C51类单片机既是通用型又是总线型，还可以作工控用。

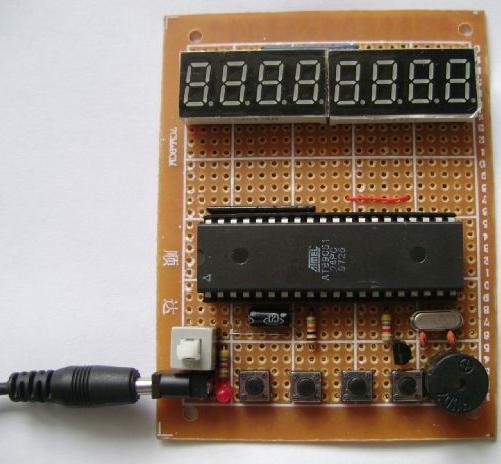

六、单片机的应用

由于单片机具有显著的优点，它已成为科技领域的有力工具，人类生活的得力助手。它的应用遍及各个领域，主要表现在以下几个方面：

(1)单片机在智能仪表中的应用 单片机广泛地用于各种仪器仪表，使仪器仪表智能化，并可以提高测量的自动化程度和精度，简化仪器仪表的硬件结构，提高其性能价格比。

(2)单片机在机电一体化中的应用 机电一体化是械工业发展的方向。机电一体化产品是指集成机械技术、微电子技术、计算机技术于一体，具有智能化特征的机电产品，例如微机控制的车床、钻床等。单片机作为产品中的控制器，能充分发挥它的体积小、可靠性高、功能强等优点，可大大提高机器的自动化、智能化程度。

(3)单片机在实时控制中的应用 单片机广泛地用于各种实时控制系统中。例如，在工业测控、航空航天、尖端武器、机器人等各种实时控制系统中，都可以用单片机作为控制器。单片机的实时数据处理能力和控制功能，可使系统保持在最佳工作状态，提高系统的工作效率和产品质量。

(4)单片机在分布式多机系统中的应用 在比较复杂的系统中，常采用分布式多机系统。多机系统一般由若干台功能各异的单片机组成，各自完成特定的任务，它们通过串行通信相互联系、协调工作。单片机在这种系统中往往作为一个终端机，安装在系统的某些节点上，对现场信息进行实时的测量和控制。单片机的高可靠性和强抗干扰能力，使它可以置于恶劣环境的前端工作。

(5)单片机在人类生活中的应用 自从单片机诞生以后，它就步入了人类生活，如洗衣机、电冰箱、电子玩具、收录机 等家用电器配上单片机后，提高了智能化程度，增加了功能，倍受人们喜爱。单片机将使人类生活更加方便、舒适、丰富多彩。 综合所述，单片机已成为计算机发展和应用的一个重要方面。另一方面，单片机应用的重要意义还在于，它从根本上改变了传统的控制系统设计思想和设计方法。从前必须由模拟电路或数字电路实现的大部分功能，现在已能用单片机通过软件方法来实现了。这种软件代替硬件的控制技术也称为微控制技术，是传统控制技术的一次革命。

目前单片机渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的踪迹。导弹的导航装置，飞机上各种仪表的控制，计算机的网络通讯与数据传输，工业自动化过程的实时控制和数据处理，广泛使用的各种智能IC卡，民用豪华轿车的安全保障系统，录象机、摄象机、全自动洗衣机的控制，以及程控玩具、电子宠物等等，这些都离不开单片机。更不用说自动控制领域的机器人、智能仪表、医疗器械了。因此，单片机的学习、开发与应用将造就一批计算机应用与智能化控制的科学家、工程师。
