51单片机用汇编语言实现数据排序

一、简介：

排序就是按照数的大小按顺序排列。数据排序常用冒泡法。其算法是将一个数与后面的每个数相比较，如果比后面的数大，则交换；如此操作下去将所有的数都比较一遍后，最大的数就会在数列的最后面。然后取第二个数，再进行下一轮比较，再找出第二大数。不断循环，直到全部依序排列。

相关指令和程序：

◆指令 XCH

DEC

SETB、JC、JB

实例：把11个无序数据存于50H～5AH中，然后以从小到大的顺序排列在50H～5AH中。

二、步骤

R3：存放地址数据块的首地址50H

R7：存放数据块的长度。

50H-59H：是用户RAM区是工作寄存器区存放需排序的数据

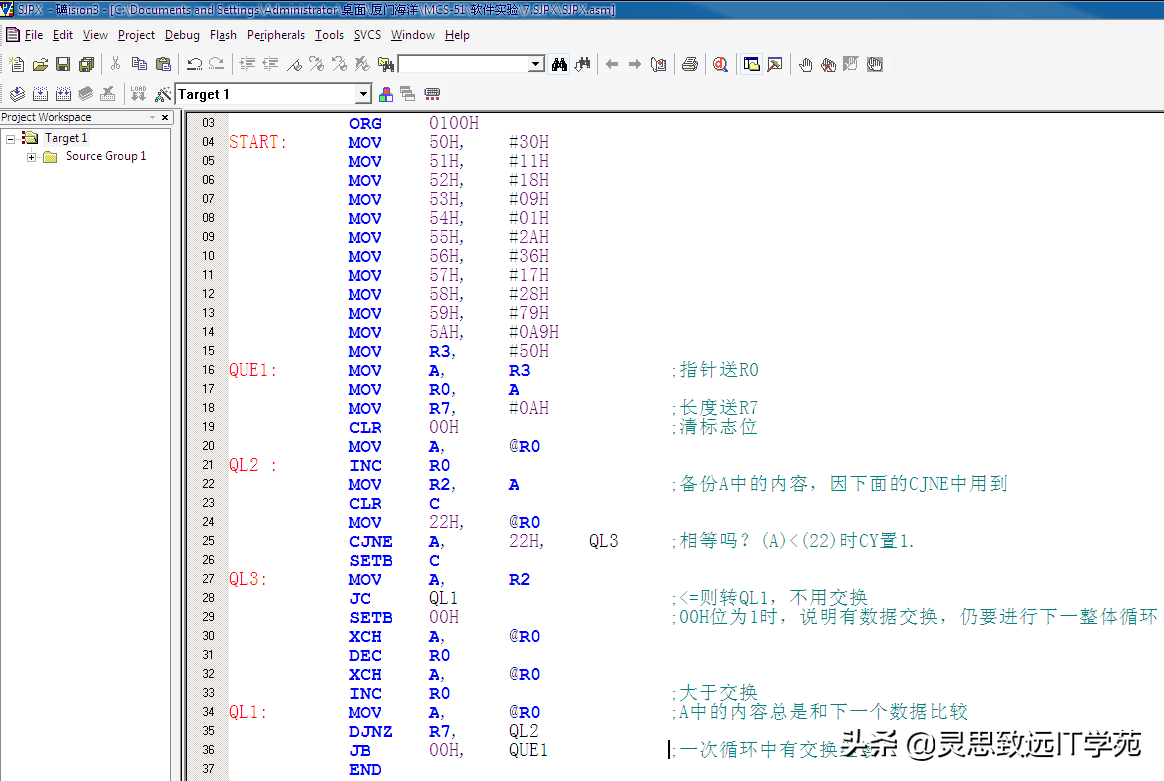

新建工程名称为SJPX且添加新建文件SJPX.asm。编辑代码以实现实训内容，编译、调试以检验功能是否完成。如下图：

进入调试模式单步运行，MeMory Window窗口可以看到50H-5AH中存放着数据，运行完程序后数据有序的排列。

51单片机针脚排列和定义

针脚排列:

针脚定义:

40个引脚按引脚功能大致可分为4个种类：电源、时钟、控制和I/O引脚。

⒈ 电源:

⑴ VCC - 芯片电源，接+5V；

⑵ VSS - 接地端；

注：用万用表测试单片机引脚电流一般为0v或者5v，这是标准的TTL电平，但有时候在单片机程序正在工作时候测试结果并不是这个值而是介于0v-5v之间，其实这之是万用表反映没这么快而已，在某一个瞬间单片机引脚电流还是保持在0v或者5v的。

⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。

⒊ 控制线:控制线共有4根，

⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲

① ALE功能：用来锁存P0口送出的低8位地址

② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。

⑵ PSEN:外ROM读选通信号。

⑶ RST/VPD:复位/备用电源。

① RST（Reset）功能：复位信号输入端。

② VPD功能：在Vcc掉电情况下，接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。

① EA功能：内外ROM选择端。

② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。

⒋ I/O线：

80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。

P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
