当漏电保安器或空开频繁跳闸时应检查负载是否有问题

前几天有网友问，如果空调器没有故障代码显示时是否是主板坏？现在家用电器不贵，许多拆迁或购买商品房的住户普遍的安装中央空调或变频空调。因变频空调使用绿色环保无污染制冷剂，对大气臭氧层破坏很小。调温精确舒适，长期使用节能省电！尤其是炎热的夏天使用时间更长。但变频空调电路复杂，有复杂的通信电路、过温、过压、欠压、过流、防蒸发器冻结、冷凝器化霜保护电路等等。由于发生故障现象千奇百怪，同一故障现象不同机型、不同品牌空调器的故障元件不是同一个。维修人员或售后服务部往往依靠故障代码来锁定故障元件，但故障代码只是空调微电脑系统或者是单片机根据各种温度传感器或欠压、过压、过流电路传输过来的数据与设定程序数据进行计算比较，发现异常数据启动相应的保护电路进行电路保护，防止昂贵的大件损坏或为人身安全做出可靠的保障！如果空调没有故障代码检查起来非常麻烦，不是所有机型的空调机理非常熟悉的售后服务人员，选择换板是快速排除故障主要手段。但换板维修往往会增加用户维修费用，故障原因出在主板可以一换了之，不在主板就要认真检查原因，找到真正的坏件才能排除故障。

前几天维修了一台3匹志高柜机空调，用户反应该空调制冷效果不错，最近出现故障是开机启动1～2分钟之后就跳闸，无法使用。上门检查维修发现确实如用户所说，没有故障代码。一般家用电器配电盒内电路负载有漏电或导线绝缘老化会引起漏电保安器跳闸，过流或负载短路会导致空开和漏保同时跳闸。针对这种故障现象应使用兆欧表来测量判断，有些负载虽然在低电压情况下是不漏电，但在额定的工作电压时会漏电。通常家用市电220V是指有效值，实际瞬时值或峰峰值会达600多伏。之所以用有效值计算是基于相同的直流电压值而言在同等时间内所做的功相等，使用兆欧表直流250V或者是500V档均可，在这种电压作用下更加接近实际值，一般情况下显示数值不小于2兆欧即可，当然此值越大越安全。以220V交流电来说绝缘电阻2兆欧的绝缘电阻其漏电流为0.1mA左右，远远低于漏保的动作电流30mA，这么低的漏电流人体是没有任何感觉的。不会发生触电事故的，故漏电保不跳闸！拔出插头首先测得绝缘电阻在直流500的情况下显示的阻值为18.25兆欧。检查此插头电缆线直通室外机，发现室外机电缆线接头导线绝缘已龟裂老化，去掉龟裂老化部分导线重新接好室外机发现绝缘电阻已上升到25兆欧左右，但插好电源依然是跳闸。在插头输入处卡入一钳形表后再开机，发现启动电流瞬间增大到60A随后空开和漏保同时跳闸，到此故障原因真正体出来是过流保护。由于此空调是定频空调，控制电路相对简单些，排查比较容易一些。

既然空调绝缘电阻达标，说明空开和漏保跳闸不是负载漏电引起，而是电路过流引起。是什么原因引起电路过流呢？检测压缩机及外风机阻值正常、绝缘电阻正常。最后发现是压缩机启动电容60uF/450V电容失容引起的。更换启动电容后开启空调电路不再跳闸，运行电流为11A左右。空调制冷正常，用户非常满意！

我们家用220V市电的峰峰值，数字示波器测量。

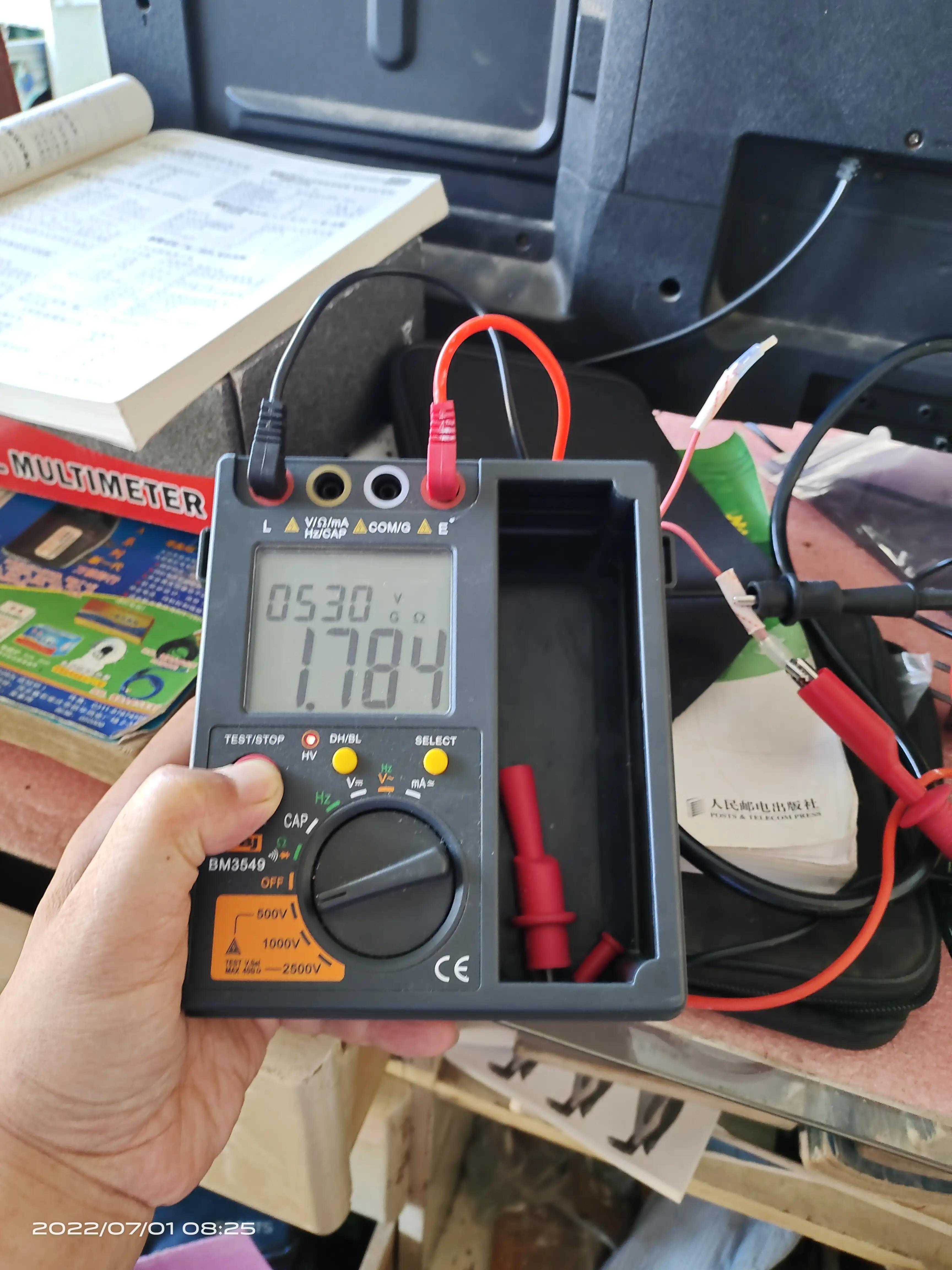

测试一根新的电磁炉导线绝缘电阻为1.784GΩ，即1784MΩ。

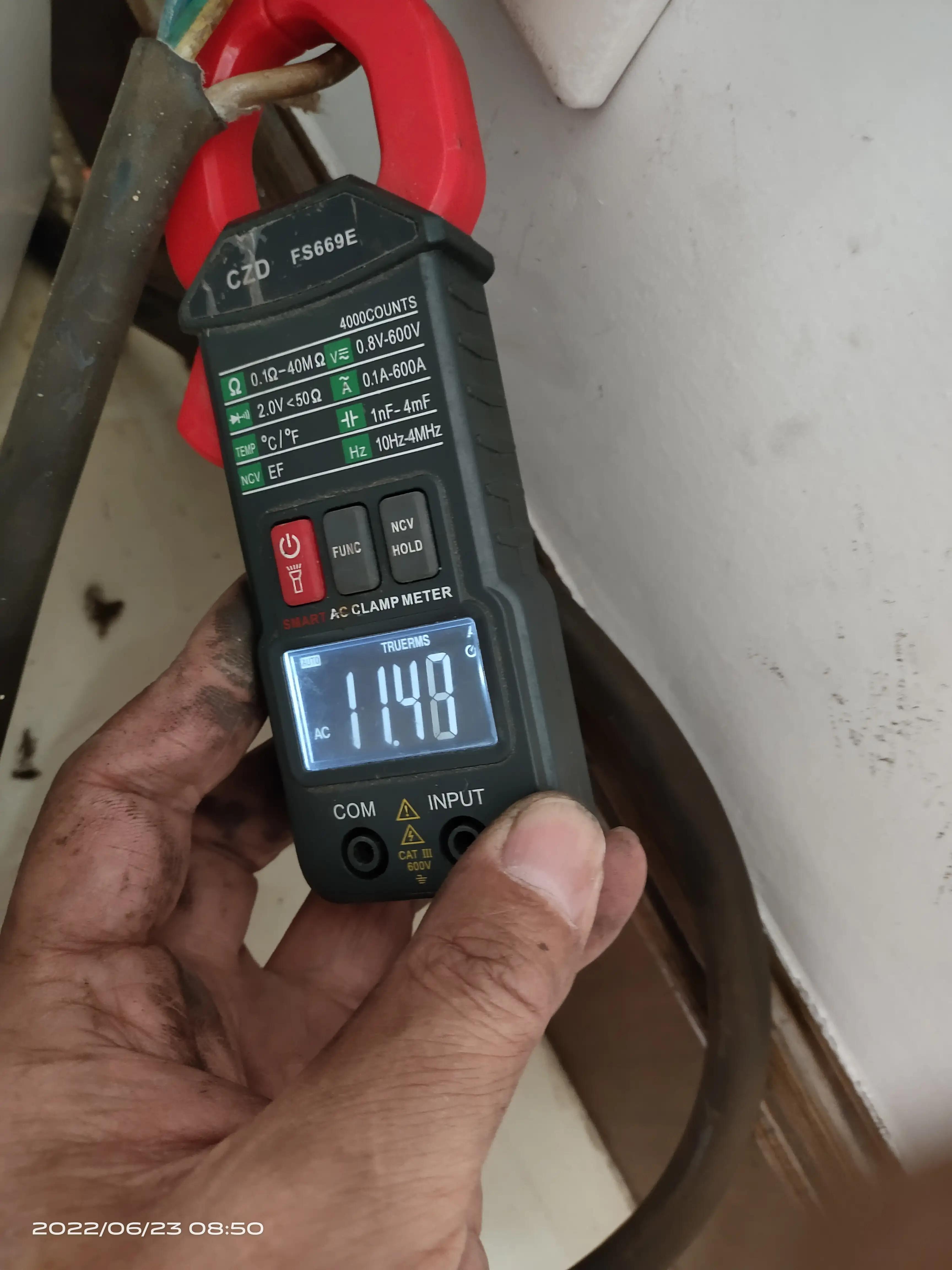

空调不再跳闸正常制冷后的运行电流。

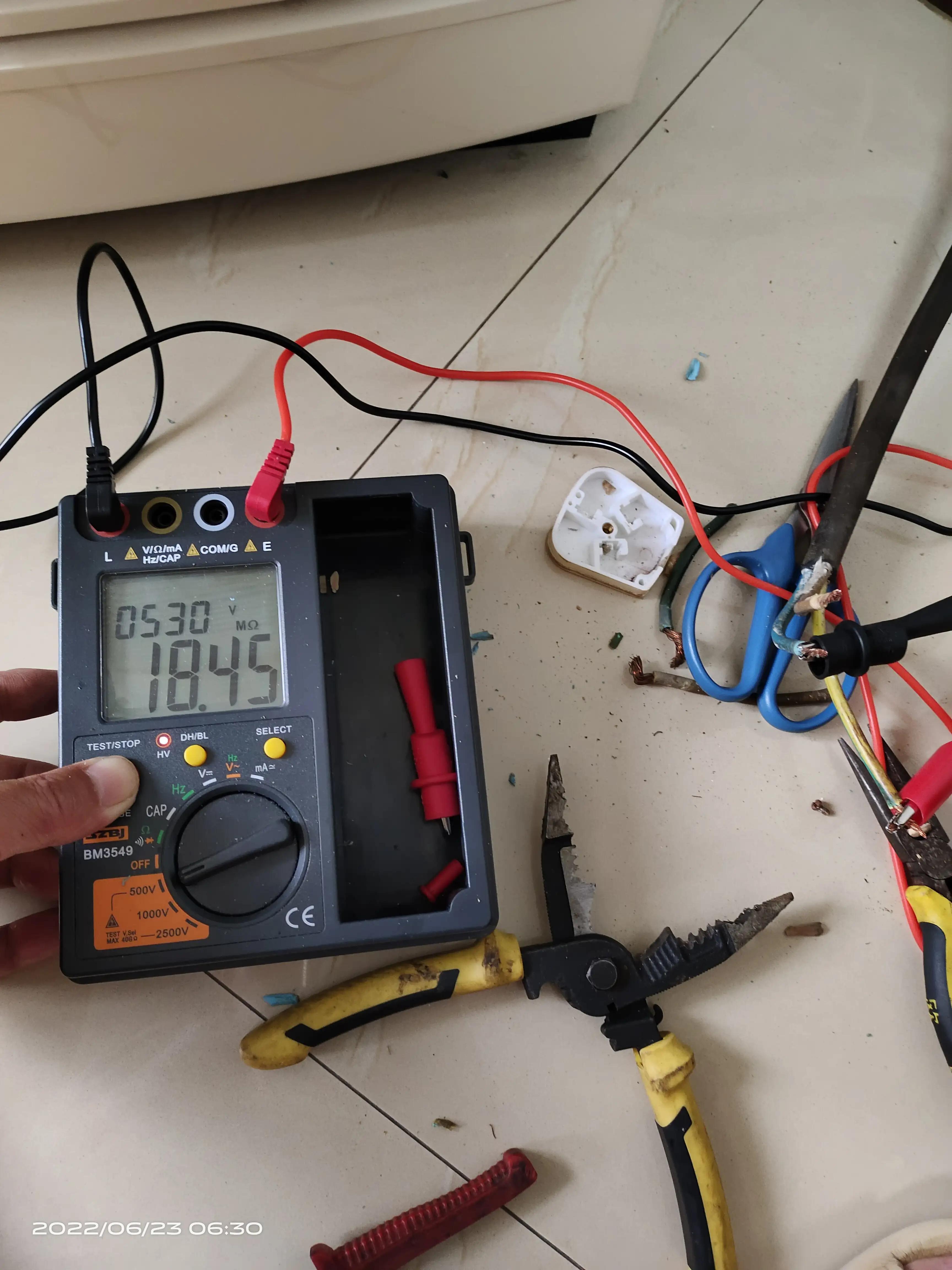

开始检测电缆绝缘电阻为18.45MΩ。

用单片机ADC通道直接测量剩余电流思路

#头条创作挑战赛#

本文介绍剩余电流以及如何用单片机进行剩余电流的思路。

漏电检测电路是一种用于检测电路中是否存在漏电的电路。它通常由感测部分、控制部分和动作执行部分组成。

感测部分通常使用零序电流互感器来感测电路中的零序电流。零序电流是指电路中的相电流和零线电流的矢量和。当电路中存在漏电时，零序电流会发生变化。

控制部分负责对感测到的零序电流进行处理和判断。它可以根据预设的漏电电流阈值来判断是否存在漏电，并根据判断结果进行相应的控制操作。

常规漏电保护开关的电路原理图

动作执行部分负责根据控制部分的指令执行相应的动作。般情况下，它会通过电磁脱扣器等装置来切断电路，以保护人身安全和设备的正常运行。

总结起来，漏电检测电路通过感测部分感测电路中的零序电流，控制部分对零序电流进行处理和判断，动作执行部分根据判断结果执行相应的动作，以实现对电路中漏电的检测和保护。

现在市面上很多物联网智能能微断，智能漏电保护器，可以任意设置漏电保护值。这种开关的漏电检测电路就和常规开关不一样。主要设计思路是剩余电流互感器电流信号进来后，通过一个取样电阻，再经过电容耦合，后级采用放大电路把信号放大，最后再进入单片机的AD通道。下面是一个同相交流放大电路。注意，因为单片机ADC输入通道电压一般是2.5V,3.3V或5V范围，在设计放大电路的时候，需要注意把输出电压控制在ADC通道测量范围以内。

进入到单片机的信号仍然是交流信号，只不过由于偏置电路已经把波形抬升，一般偏置到ADC满量程的一半，比如3.3V满量程，则把偏置设为1.65V。单片机采信到ADC值后，通过有效值计算公式，方均根值，即可计算出漏电流值。如果发现线性度不好，可以再设计分段校准电路，只要提供标准电流值进行校准，即可进行高精度的剩余电流值测量。
