浅谈开发板和单片机的不同之处

开发板（demoboard）是用来进行嵌入式系统开发的电路板，包括中央处理器、存储器、输入设备、输出设备、数据通路/总线和外部资源接口等一系列硬件组件。开发板一般由嵌入式系统开发者根据开发需求自己订制，也可由用户自行研究设计。开发板是为初学者了解和学习系统的硬件和软件，同时部分开发板也提供的基础集成开发环境和软件源代码和硬件原理图等。常见的开发板有51、ARM、FPGA、DSP开发板。

开发板（demoboard）是用来进行嵌入式系统开发的电路板，包括中央处理器、存储器、输入设备、输出设备、数据通路/总线和外部资源接口等一系列硬件组件。在一般的嵌入式系统开发过程中，硬件一般被分成两个平台，一个是开发平台（host），一个是目标平台（target）即开发板。在此描述的开发平台指的是使用计算机，通过传输的界面，例如串口（RS-232）、USB、并口、或者网络（Ethernet）与目标平台连接。开发板一般由嵌入式系统开发者根据开发需求自己订制，也可由用户自行研究设计。开发板是为初学者了解和学习系统的硬件和软件，同时部分开发板也提供的基础集成开发环境和软件源代码和硬件原理图等。常见的开发板有51、ARM、FPGA、DSP开发板。

开发板分类

单片机

1）51系列单片机

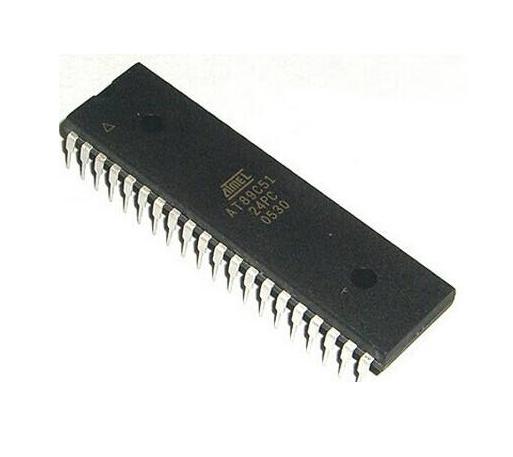

51 单片机目前已有多种型号， 8031/8051/8751是Intel公司早期的产品，而 ATMEL 公司的AT89C51、AT89S52则更实用。ATMEL公司的51系列还有AT89C2051、AT89C1051等品种，这些芯片是在AT89C51的基础上将一些功能精简掉后形成的精简版。而市场上目前供货比较足的芯片还要算ATMEL 的51、52 芯片， HYUNDAI 的GMS97 系列，WINBOND 的78e52，78e58，77e58 等。

2）PIC系列单片机

在全球都可以看到PIC单片机从电脑的外设、家电控制、电讯通信、智能仪器、汽车电子到金融电子各个领域的广泛应用。PIC系列单片机又分：基本级系列，如PIC16C5X，适用于各种对成本要求严格的家电产品选用；中级系列，如PIC12C6XX，该级产品其性能很高，如内部带有A/D变换器、E2PROM数据存储器、比较器输出、PWM输出、I2C和SPI等接口；PIC中级系列产品适用于各种高、中和低档的电子产品的设计中。高级系列，如PIC17CXX 具有丰富的I/O控制功能，并可外接扩展EPROM和RAM，适用于高、中档的电子设备中使用。

3）AVR系列单片机

AVR单片机是1997年由ATMEL公司研发出的增强型内置Flash的RISC（Reduced Instruction Set CPU）精简指令集高速8位单片机。AVR的单片机可以广泛应用于计算机外部设备、工业实时控制、仪器仪表、通讯设备、家用电器等各个领域。

4）ARM开发板

ARM开发板是以ARM内核芯片的嵌入式开发版，包括ARM7，ARM9，ARM11，Cortex-M，Cortex-A，Cortex-R三个系列的内核而成的开发板，主要特点是速度快，库文件统一，并且有利于进行开发。目前包括ATMEL，NXP，ST，Freescale等芯片都推出了基于ARM内核的芯片，和相应的开发板。

CPLD/FPGA

CPLD（Complex Programmable Logic Device）复杂可编程逻辑器件，是从PAL和GAL器件发展出来的器件，相对而言规模大，结构复杂，属于大规模集成电路范围。是一种用户根据各自需要而自行构造逻辑功能的数字集成电路。其基本设计方法是借助集成开发软件平台，用原理图、硬件描述语言等方法，生成相应的目标文件，通过下载电缆（“在系统”编程）将代码传送到目标芯片中，实现设计的数字系统。

许多公司如今都开发出了CPLD可编程逻辑器件。比较典型的就是Altera、Lattice、Xilinx世界三大权威公司的产品，这里给出常用芯片： Altera EPM7128S（PLCC84）、LatTIce LC4128V （TQFP100）、Xilinx XC95108 （PLCC84）

FPGA是英文Field－Programmable Gate Array的缩写，即现场可编程门阵列，它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。

目前FPGA的品种很多，有XILINX的XC系列、TI公司的TPC系列、ALTERA公司的FIEX系列等。

DSP

DSP（digital signal processor）是一种独特的微处理器，是以数字信号来处理大量信息的器件。其工作原理是接收模拟信号，转换为0或1的数字信号，再对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。它不仅具有可编程性，而且其实时运行速度可达每秒数以千万条复杂指令程序，远远超过通用微处理器，是数字化电子世界中日益重要的电脑芯片。它的强大数据处理能力和高运行速度，是最值得称道的两大特色。

目前主流的DSP芯片主要有TI公司的TI 2000系列、TI 5000系列、TI6000系列以及ADI公司的ADI DSP系列。

ARM

ARM 即Advanced RISCMachines的缩写是对一类微处理器的通称。 ARM同时还是微处理器行业的一家知名企业，设计了大量高性能、廉价、耗能低的RISC处理器、相关技术及软件。技术具有性能高、成本低和能耗省的特点。适用于多种领域，比如嵌入控制、消费/教育类多媒体、DSP和移动式应用等。

目前ARM的主流分以下几类：

ARM7TDMI 应用于Game Boy Advance，Nintendo DS，iPod

ARM9TDMI Armadillo，GP32，GP2X（第一颗内核）， Tapwave Zodiac（Motorolai. MX1）；GP2X（第二颗内核）

ARM9E Nintendo DS，NokiaN-GageConexant 802.11 chips；ST Micro STR91xF，

ARM11 Nokia N93，Zune，Nokia N800，NOKIA E72

Cortex Texas Instruments OMAP3； Broadcomis a user；Luminary Micro［3］微控制器家族

MIPS

MIPS是世界上很流行的一种RISC处理器。MIPS的意思是“无内部互锁流水级的微处理器”（Microprocessor without interlocked piped stages），其机制是尽量利用软件办法避免流水线中的数据相关问题。

MIPS最早是在80年代初期由斯坦福（Stanford）大学Hennessy教授领导的研究小组研制出来的。MIPS公司的R系列就是在此基础上开发的RISC工业产品的微处理器。这些系列产品为很多计算机公司采用构成各种工作站和计算机系统。

可以说，MIPS是卖的最好的RISC CPU，从任何地方，如Sony， Nintendo的游戏机，Cisco的路由器和SGI超级计算机，都可以看见MIPS产品在销售。和英特尔相比，MIPS的授权费用比较低，也就为除英特尔外的大多数芯片厂商所采用。之后，MIPS公司发生战略变化，开始以嵌入式系统为重心，陆续开发了高性能、低功耗的32位处理器内核（core）MIPS324Kc与高性能64位处理器内核MIPS64 5Kc。2000年，MIPS公司发布了针对MIPS32 4Kc的版本以及64位MIPS 64 20Kc处理器内核。

MIPS32 4KcTM 处理器是采用MIPS技术特定为片上系统（System-On-a-Chip）而设计的高性能、低电压 32位MIPS RISC 内核。

MIPS 64 20Kc的浮点能力强，可以组成不同的系统，从一个处理器的Octane工作站到64个处理器的Origin 2000服务器;这种CPU更适合图形工作站使用。MIPS最新的R12000芯片已经在SGI的服务器中得到应用，目前其主频最大可达400MHz。

MIPS K系列微处理器是目前仅次于ARM的用得最多的处理器之一（1999年以前MIPS是世界上用得最多的处理器），其应用领域覆盖游戏机、路由器、激光打印机、掌上电脑等各个方面。 MIPS除了在手机中应用的比例极小外，在一般数字消费性、网络语音、个人娱乐、通信与商务应用市场有着相当不错的成绩。而其应用最为广泛的应属家庭视听电器（包含机顶盒）、网通产品以及汽车电子等方面。

PPC

PowerPC 是一种精简指令集（RISC）架构的中央处理器（CPU），其基本的设计源自IBM（国际商用机器公司）的POWER（Performance Optimized With Enhanced RISC；《IBM Connect 电子报》2007年8月号译为“增强RISC性能优化”）架构。二十世纪九十年代，IBM（国际商用机器公司）、Apple（苹果公司）和Motorola（摩托罗拉）公司开发PowerPC芯片成功，并制造出基于PowerPC的多处理器计算机。PowerPC架构的特点是可伸缩性好、方便灵活。

PowerPC 处理器有广泛的实现范围，包括从诸如 Power4 那样的高端服务器 CPU 到嵌入式 CPU 市场（任天堂 Gamecube 使用了 PowerPC）。PowerPC 处理器有非常强的嵌入式表现，因为它具有优异的性能、较低的能量损耗以及较低的散热量。除了象串行和以太网控制器那样的集成 I/O，该嵌入式处理器与“台式机”CPU 存在非常显著的区别。例如，4xx 系列 PowerPC 处理器缺乏浮点运算，并且还使用一个受软件控制的 TLB 进行内存管理，而不是象台式机芯片中那样采用反转页表。

单片机（Microcontrollers）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。从上世纪80年代，由当时的4位、8位单片机，发展到现在的300M的高速单片机。

单片机又称单片微控制器，它不是完成某一个逻辑功能的芯片，而是把一个计算机系统集成到一个芯片上。相当于一个微型的计算机，和计算机相比，单片机只缺少了I/O设备。概括的讲：一块芯片就成了一台计算机。它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。同时，学习使用单片机是了解计算机原理与结构的最佳选择。单片机的使用领域已十分广泛，如智能仪表、实时工控、通讯设备、导航系统、家用电器等。各种产品一旦用上了单片机，就能起到使产品升级换代的功效，常在产品名称前冠以形容词——“智能型”，如智能型洗衣机等。

基本结构

运算器

运算器由运算部件——算术逻辑单元（Arithmetic & Logical Unit，简称ALU）、累加器和寄存器等几部分组成。ALU的作用是把传来的数据进行算术或逻辑运算，输入来源为两个8位数据，分别来自累加器和数据寄存器。ALU能完成对这两个数据进行加、减、与、或、比较大小等操作，最后将结果存入累加器。例如，两个数6和7相加，在相加之前，操作数6放在累加器中，7放在数据寄存器中，当执行加法指令时，ALU即把两个数相加并把结果13存入累加器，取代累加器原来的内容6。

运算器有两个功能：

（1）执行各种算术运算。

（2）执行各种逻辑运算，并进行逻辑测试，如零值测试或两个值的比较。

运算器所执行全部操作都是由控制器发出的控制信号来指挥的，并且，一个算术操作产生一个运算结果，一个逻辑操作产生一个判决。

控制器

控制器由程序计数器、指令寄存器、指令译码器、时序发生器和操作控制器等组成，是发布命令的“决策机构”，即协调和指挥整个微机系统的操作。其主要功能有：

（1）从内存中取出一条指令，并指出下一条指令在内存中的位置。

（2）对指令进行译码和测试，并产生相应的操作控制信号，以便于执行规定的动作。

（3）指挥并控制CPU、内存和输入输出设备之间数据流动的方向。

微处理器内通过内部总线把ALU、计数器、寄存器和控制部分互联，并通过外部总线与外部的存储器、输入输出接口电路联接。外部总线又称为系统总线，分为数据总线DB、地址总线AB和控制总线CB。通过输入输出接口电路，实现与各种外围设备连接。

主要寄存器

（1）累加器A

图1-2 单片机组成框图

累加器A是微处理器中使用最频繁的寄存器。在算术和逻辑运算时它有双功能：运算前，用于保存一个操作数；运算后，用于保存所得的和、差或逻辑运算结果。

（2）数据寄存器DR

数据寄存器通过数据总线向存储器和输入/输出设备送（写）或取（读）数据的暂存单元。它可以保存一条正在译码的指令，也可以保存正在送往存储器中存储的一个数据字节等等。

（3）指令寄存器IR和指令译码器ID

指令包括操作码和操作数。

指令寄存器是用来保存当前正在执行的一条指令。当执行一条指令时，先把它从内存中取到数据寄存器中，然后再传送到指令寄存器。当系统执行给定的指令时，必须对操作码进行译码，以确定所要求的操作，指令译码器就是负责这项工作的。其中，指令寄存器中操作码字段的输出就是指令译码器的输入。

（4）程序计数器PC

PC用于确定下一条指令的地址，以保证程序能够连续地执行下去，因此通常又被称为指令地址计数器。在程序开始执行前必须将程序的第一条指令的内存单元地址（即程序的首地址）送入PC，使它总是指向下一条要执行指令的地址。

（5）地址寄存器AR

地址寄存器用于保存当前CPU所要访问的内存单元或I/O设备的地址。由于内存与CPU之间存在着速度上的差异，所以必须使用地址寄存器来保持地址信息，直到内存读/写操作完成为止。

显然，当CPU向存储器存数据、CPU从内存取数据和CPU从内存读出指令时，都要用到地址寄存器和数据寄存器。同样，如果把外围设备的地址作为内存地址单元来看的话，那么当CPU和外围设备交换信息时，也需要用到地址寄存器和数据寄存器。

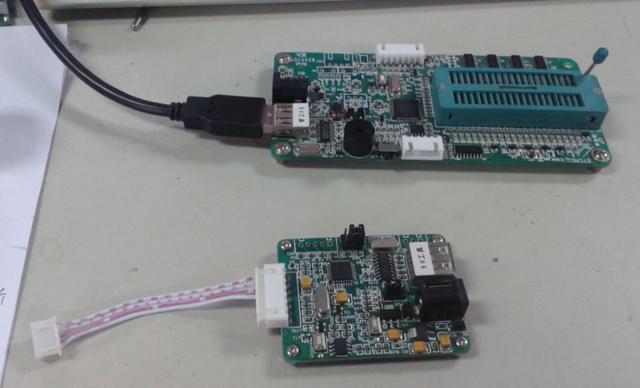

开发板是用于研发、研究、学习的一块嵌入式板子，也有产品做成盒子的。

而核心板指的是一个结构中承载核心芯片、核心业务的模块板卡。

一个开发板如果你认为性能可以，可以作为核心板来使用，周围加几个外设或者其他配置较低、业务专注的小板子就是非核心板。只用来专注做业务的。

开发板是对嵌入式板子的总称；核心板是从产品角度对一个模块的定位。

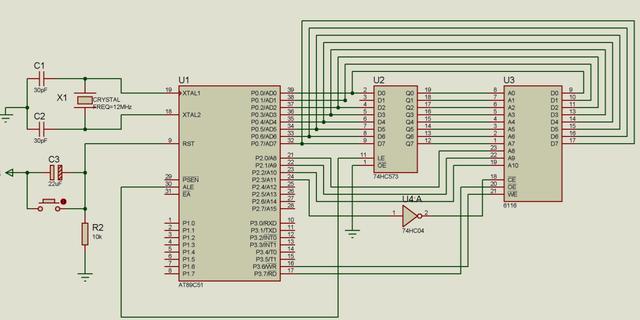

单片机只是一个芯片，要加一些外围电路才能实现常用的功能

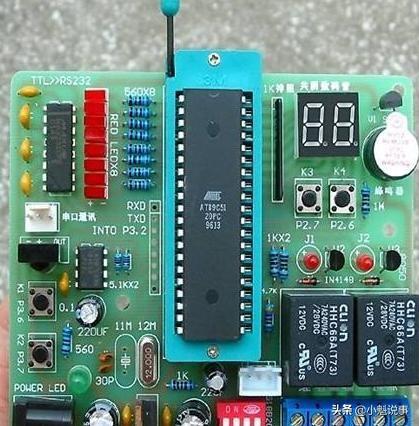

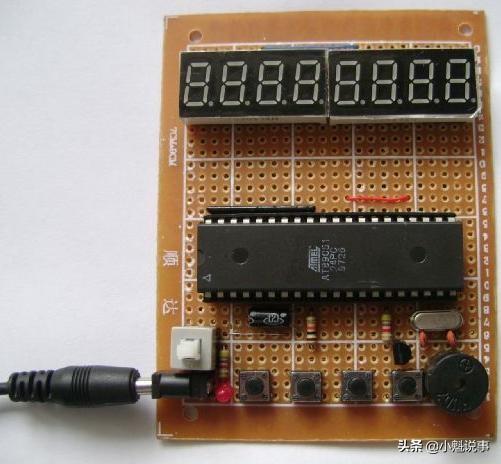

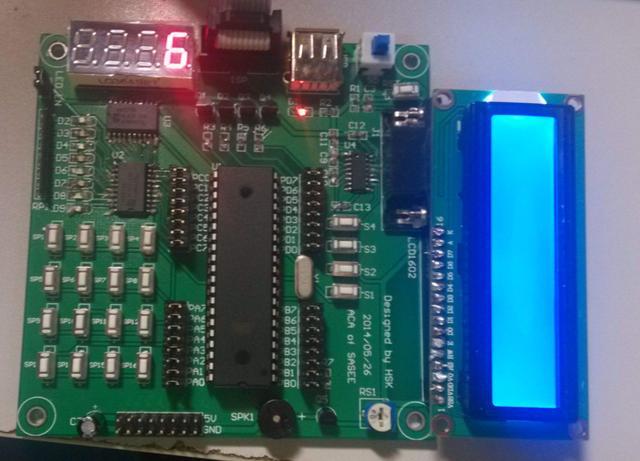

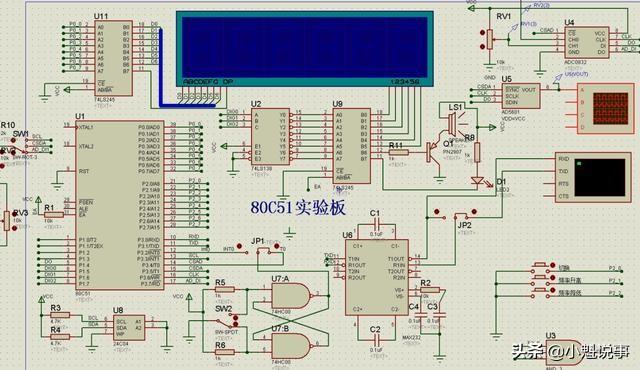

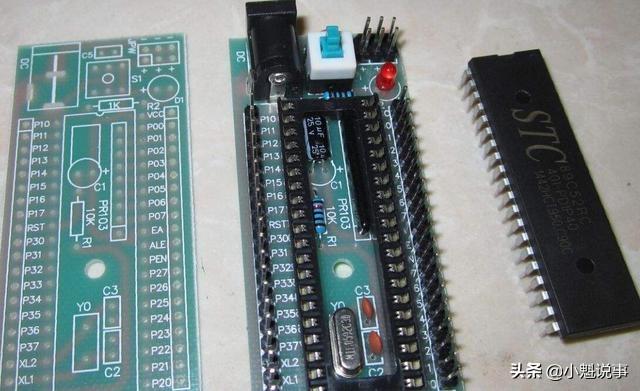

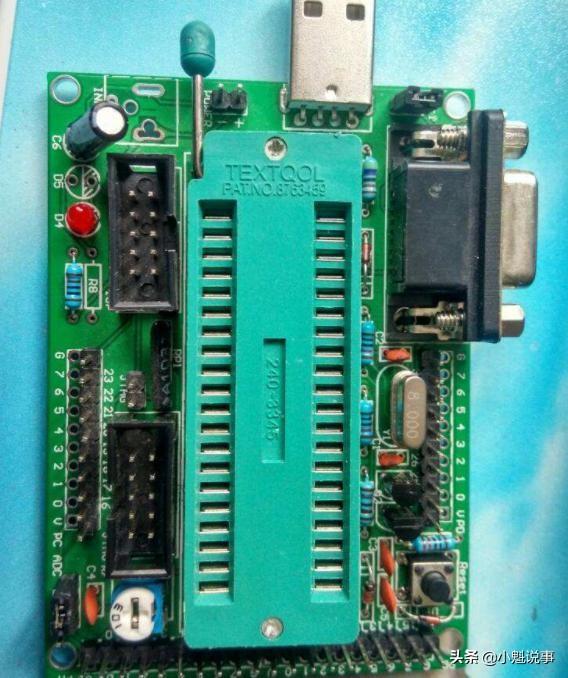

单片机开发板就是单片机主芯片加一些常用电子器件而组成的电路板，方便初学者学习和实验

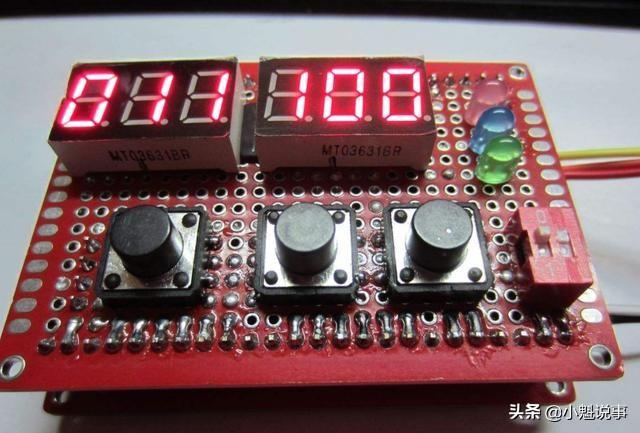

上面常用的外设有LED灯 6个或8个数码管独立按键矩阵按键液晶显示屏或其接口

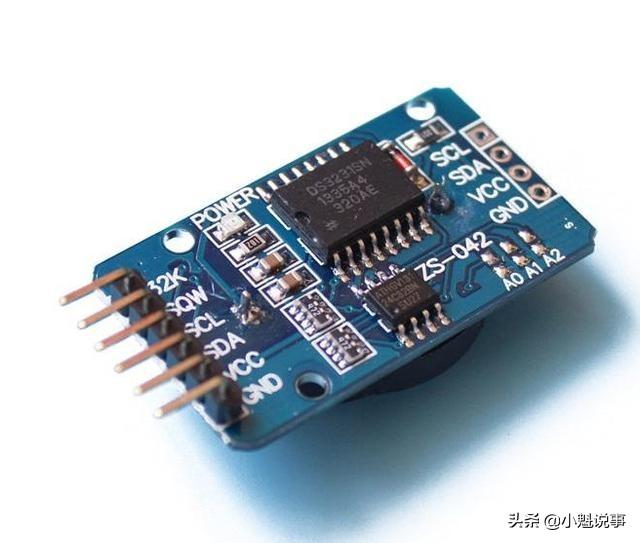

串行EEPROM 24C02 步进电机驱动电路继电器红外线接收头等
