详解单片机中的串行口

单片机内部有一个功能强大的全双工串行口，该串行口有四种工作方式，以供不同场合使用。波特率可由软件设置，由片内的定时器/计数器产生。串行口接收、发送均可工作在查询方式或中断方式，使用十分灵活。

单片机的串行口除了用于数据通信之外，还可以用来驱动单片机应用系统中的键盘和显示器，这是其他微机系统所不能比拟的。

串行口的结构与控制

为了进行串行数据通信，单片机同样也需要相应的串行接口电路。不过这个接口电路不是单独的芯片，而是集成在单片机芯片的内部，成为单片机芯片的一个组成部分。

80C51单片机内部的串行口，由发送缓冲寄存器 SBUF、接收缓冲寄存器 SBUF、发送控制寄存器、接收控制寄存器、输入移位寄存器和输出控制门组成。控制单片机串行口的控制寄存器共有两个：特殊功能寄存器 SCON 和 PCON，可以用软件改变两者的内容来控制串行口的工作方式和波特率。

缓冲寄存器SBUF

80C51单片机内部有一个全双工的串行通信口，即串行接收和发送缓冲器SBUF，这两个在物理上是独立的接收发送器，既可以接收数据，也可以发送数据。但接收缓冲器只能读出不能写入，而发送缓冲器则只能写入不能读出，两个缓冲器共用同一个地址(99H)。

这个通信口既可用于网络通信，也可实现串行异步通信，还可以当成同步移位寄存器使用。如果在通信口的输入输出引脚上加上电平转换器，还可方便地构成标准的RS-232和RS-485接口。

在逻辑上，SBUF只有一个，既表示发送寄存器，又表示接收寄存器，具有同一个地址(99H)。在物理上，SBUF有两个，一个是发送寄存器，另一个是接收寄存器。

串行口控制寄存器SCON

该寄存器的字节地址为98H，有位寻址功能。

SCON格式如下：

SM0(SCON.7)、SM1(SCON.6)：控制串行口的工作方式。

SM2(SCON.5)：允许方式2和方式3进行多机通信控制位。在方式2或方式3中，如SM2=1，则接收到的第9位数据(RB8)为0时不激活RI。在方式1时，如SM2=1，则只有收到有效停止位时才会激活RI。若没有接收到有效停止位，则RI清0。在方式0中，SM2必须置为0。

REN(SCON.4)：允许串行接收控制位。REN=1允许串行接收，REN=0则禁止串行接收。该标志由软件来置1或清0。

TB8(SCON.3)：是工作在方式2和方式3时，该位是要发送的第9位数据。在一些通信协议中该第9位用于奇偶校验(补奇或补偶);而在MCS-51多处理机通信中，这一位是区别地址帧还是数据帧的标志，需要时由软件置位或复位。

RB8(SCON.2)：是工作在方式2和方式3时，该位是已接收到的第9位数据，它是奇偶校验位。在MCS-51多处理机通信中是区别地址帧/数据帧的标志。在模式1中，若SM2=0，RB8存放的是已接收数据的停止位。在模式0中，RB8未用，需要时由软件来置1或清0。

TI(SCON.1)：发送中断标志位。在模式0中，发送完第8位数据时由硬件置位;在其他模式中发送停止位开始时刻由硬件置位。置位时TI=1，申请中断，CPU响应中断后，由软件来清除TI再发送下一帧数据。

RI(SCON.0)：接收中断标志位。在模式0中，接收完第8位数据时由硬件自动置位;在模式 1 中，SM2=1，只有接收到有效的停止位，才能对 RI 置位。在其他模式中，在接收停止位的半中间由硬件对RI置位。置位时申请中断，CPU响应中断后取走数据，清除RI标志，必须由软件清零。

SCON的所有位复位时被清零。

特殊功能寄存器PCON

其字节地址为87H，没有位寻址功能。PCON的格式如下：

其中与串行接口有关的只有D7位。

SMOD：波特率选择位。

串行口的工作方式

串行口有四种工作方式，它们是由串行口控制寄存器 SCON 的 SM0、SM1的状态来定义的，编码及功能如表2-3所示。在这四种工作方式中，串行通信只使用方式1、2、3。方式0主要用于扩展并行输入/输出口。

表2-3 串行口工作方式

表中：fosc为晶振频率，UART为通用异步接收和发生器。

方式0

在方式 0 状态下，串行口为同步移位寄存器输入/输出方式，其波特率是固定不变的，数据由RxD(P3.0)端输入，同步移位脉冲由TxD(P3.1)端输出。方式0主要用于扩展并行输入输出口(如串行LED数码管显示系统等)。

(1)方式0发送

当一个数据写入串行口发送缓冲器SBUF时，串行口即将8位数据以fosc/12的波特率从RxD引脚输出(从低位到高位)，发送完8位数据时，将发送中断标志TI置1。TxD引脚输出同步脉冲，波形如图2-22所示。

(2)方式0接收

在满足REN=1和RI=0的条件下，就会启动一次接收过程，此时RxD为串行输入端，TxD为同步脉冲输出端。串行接收的波特率为fosc/12，其时序如图2-23所示。当接收完一帧数据(8位)后，控制信号复位，中断标志 RI 被置 1，呈中断申请状态。当再次接收时，必须通过软件将RI清零。

▲图2-22 串行口“方式0”发送时序

▲图2-23 串行口“方式0”接收时序

在方式0中，SCON中的TB8、RB8位没用，多机通信控制位SM2位必须为0。在方式0下发送或接收完8位数据时，由硬件置1并发送中断标志TI或RI，向CPU申请中断，CPU响应TI或RI中断后，标志TI或RI必须由用户程序清0。

方式1

串行口以方式1工作时，SCON中的SM0、SM1两位分别为0、1，则串行口被控制为波特率可变的8位异步通信接口。发送的每帧信息为10位：1位起始位，8位数据位(先低位后高位)和1位停止位。

(1)方式1发送

串行口以方式1发送时，数据由TxD端输出，CPU执行一条数据写入发送数据缓冲器SBUF的指令，数据字节写入SBUF后，就启动串行口发送器发送。发送完一帧信息的数据位后，发送中断标志置1，其时序如图2-24所示。

▲图2-24 串行口“方式1”发送时序

(2)方式1接收

当REN=1时，允许接收器接收，数据从RxD端输入。接收器以所选波特率的16倍速率采样RxD端的电平，当检测到RxD端从1到0的跳变时，启动接收器接收，并复位内部的16分频计数器，以便实现同步。

在起始位，如果接收到的值不为0，则起始位无效，复位接收电路，当再次接收到一个由1到0的跳变时，重新启动接收器。如果接收值为0，则起始位有效，接收器开始接收本帧的其余信息(一帧信息为10位)。在方式1接收中，若同时满足以下两个条件：RI=0、SM2=0和接收到的停止位=1时，则接收数据有效，实现装载SBUF、停止位进入PB8、接收中断标志RI置1。接收控制器再次采样RxD的负跳变，以便接收下一帧数据。

若这两个条件不能同时满足，信息将丢失。中断标志RI必须由用户的软件清零，通常情况下，串行口以方式1工作时，SM2置为0。方式1的接收时序如图2-25所示。

▲图2-25 串行口“方式1”接收时序

方式2

当SM0、SMl两位分别为1、0时，串行口工作在方式2，此时串行口被定义为9位异步通信接口。发送时可编程位(TB8)根据需要设置为0或1，接收时，可编程位被送入SCON中的RB8。

(1)方式2发送

在方式2发送时，数据由TxD端输出，发送一帧信息由11位组成：1位起始位、8位数据位(低位在先、高位在后)、1位可编程位(第9位数据位)和1位停止位，附加的第9位数据为 SCON中的 TB8。TB8由软件置 1 或清 0，可作为多机通信中的数据标志位，也可作为数据的奇偶校验位。

CPU在执行一条写SBUF的指令后，便立即启动发送器发送，送完一帧信息后，TI被置1，其时序如图2-26所示。在发送下一帧信息之前，TI必须由中断服务程序(或查询程序)清0。

▲图2-26 串行口“方式2”发送时序

(2)方式2接收

当 SM0、SMl两位分别为1、0，且 REN=1 时，允许串行口以方式 2 接收数据。数据由 RxD端输入，接收11位信息：1位起始位、8位数据位、1位可编程位(第9位数据)和1位停止位。当接收器采样到RxD端从1到0的跳变，并判断起始位有效后，便开始接收一帧信息。当接收器接收到第9位数据后，如果RI=0且SM2=0或接收到的第9位数据为1时，接收到的数据送入SBUF，第9位数据送入RB8，并置RI=1，其时序如图2-27所示。若不能同时满足这两个条件，接收的信息将丢失。

▲图2-27 串行口“方式2”接收时序

方式3

当SM0、SM1两位为11时，串行口工作在方式3，方式3为波特率可变的9位异步通信方式，除了波特率外，方式3和方式2的发送时序和接收时序相同。

波特率的计算与串行口初始化

波特率的计算

在串行通信中，收发双方的波特率必须保持一致。通过软件可设定串行口的4种工作方式，并确定每种方式的波特率。

(1)方式0的波特率是固定的，为单片机晶振频率fosc的1/12，即BR=fosc/12。

如fosc=6MHz，则波特率500kbit/s;如fosc=12MHz，则波特率为1Mbit/s。

(2)方式 2 的波特率也是固定的，且有两种。一种是晶振频率的 1/32，另一种是晶振频率的1/64，即fosc/32和fosc/64。如用公式表示为：

式中，SMOD为特殊功能寄存器PCON串行口波特率系数的控制位，SMOD=1表示波特率加倍。注意，PCON不能使用位寻址，只能对其进行字节操作。

如12M晶振系统中，若SMOD=0，则波特率=187.5kbit/s;SMOD=1，则波特率375kbit/s。

(3)方式1和方式3的波特率是可变的，其波特率由定时器1的计数溢出(对80C52来说，也可使用定时器2的计数溢出)决定，公式为：

式中定时器1溢出率计算公式为：

各种方式波特率的计算如表2-4所示。

表2-4 波特率的计算公式

表中，若SMOD=0，则K=1;若SMOD=1，则K=2。

通常使用单片机的串行口时，选用的晶振频率 fosc比较固定(一般为 6MHz ， 12MHz 或11.0592MHz)。单片机和微机通信时，选用的波特率也相对固定。

实际使用中，经常根据已知波特率和时钟频率来计算定时器T1的初值。为方便使用，将常用的波特率和初值X间的关系列成表2-5。

表2-5 常用通信方式及其波特率

其中有以下三点需要注意。

(1)表2-5中仅为一些特定系统串口通信时的典型数据，对于其他一些未列出的波特率，应通过前述公式进行计算获取。并可进行相关参数调整，以获得需求的波特率。

(2)在使用的时钟振荡频率为12MHz或6MHz时，表中初值X和相应的波特率之间有一定误差。例如，FDH的对应的理论值是10416波特(时钟振荡频率为6MHz时)，与9600波特相差816波特，消除误差可以通过调整时钟振荡频率 fosc来实现。例如，如果采用的时钟振荡频率为11.0592MHz，在要求串行通信的系统中，为保证串行通信准确，一般使用11.0592Hz的晶振。

(3)如果串行通信选用很低的波特率，可将定时器T1设置为方式1定时。但T1溢出时，需要在中断服务程序中重新装入初值。中断响应时间和执行指令时间也会使波特率产生一定的误差，可用改变初值的方法进行适当调整。

串行通信的校验

异步通信时可能会出现帧格式错、超时错等传输错误。在具有串行口的单片机的开发中，应考虑在通信过程中对数据差错进行校验，因为差错校验是保证准确无误通信的关键。常用差错校验方法有奇偶校验(80C51系列单片机编程采用此法)、和校验及循环冗余码校验等。

(1)奇偶校验

在发送数据时，数据位尾随的一位数据为奇偶校验位(1或0)。当设置为奇校验时，数据中1的个数与校验位1的个数之和应为奇数;当设置为偶校验时，数据中1的个数与校验位中1的个数之和应为偶数。接收时，接收方应具有与发送方一致的差错检验设置，当接收一个字符时，对 1的个数进行校验，若二者不一致，则说明数据传送出现了差错。

奇偶校验是按字符校验，数据传输速度将受到影响。这种特点使得它一般只用于异步串行通信中。

(2)和校验

所谓和校验，是指发送方将所发送的数据块求和(字节数求和)，并产生一个字节的校验字符(校验和)附加到数据块末尾。接收方接收数据时也是先对数据块求和，将所得结果与发送方的校验和进行比较，相符则无差错，否则即出现了差错。这种和校验的缺点是无法检验出字节位序的错误。

(3)循环冗余码校验

这种校验是对一个数据块校验一次。例如对磁盘信息的访问、ROM或RAM存储区的完整性等的检验。这种方法广泛应用于串行通信方式。

串行口初始化

在使用单片机串行口之前，应对其进行编程初始化，主要是设置产生波特率的定时器1、串行口控制和中断控制，具体步骤如下。

(1)确定定时器l的工作方式——编程TMOD寄存器。

(2)计算定时器l的初值——装载THl、TLl。

(3)启动定时器1——编程TCON中的TRl位。

(4)确定串行口的控制——编程SCON。

单片机串口通信基础

串口通信是非常重要的，首先了解下基础

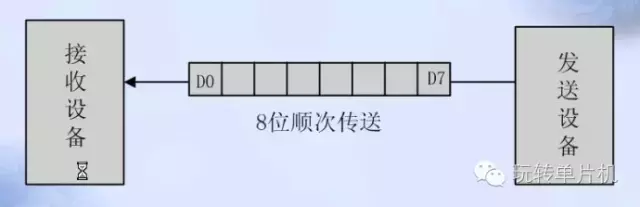

计算机串口通信基础

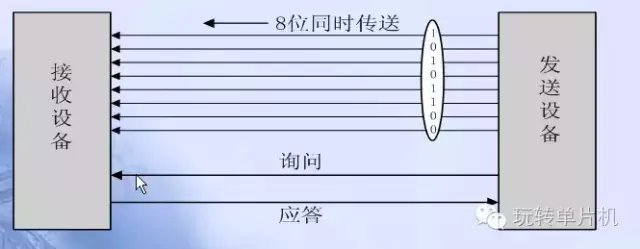

由上图可知一下可以传8位，跟并行的A/D D/A 差不多，询问和应答 是发送 和接受 来询问是否准备好了没有。

注意：先发的是低位

一、异步通信与同步通信

1、异步通信

异步通信是指通信的发送与接收设备使用各自的时钟控制数据的发送和接收过程。为使双方的收发协调，要求发送和接收设备的时钟尽可能一致。

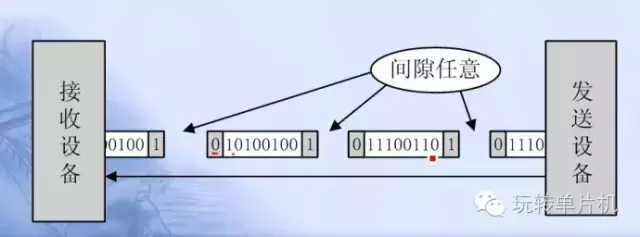

异步通信是以字符（构成的帧）为单位进行传输，字符与字符之间的间隙（时间间隔）是任意的，但每个字符中的各位是以固定的时间传送的，即字符之间不一定有位间隔的整数倍的关系，但同一个字符内的各位之间的距离均为“位间隔”的整数倍。

异步通信的数据格式：

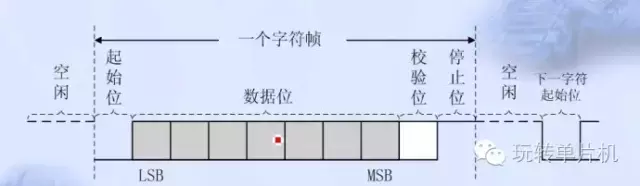

{先发起始位：低电平 表示起始位 再发数据位 LSB 是低端 (LSB: Least Significant Bit）最低有效位，先发低位数据共7位数据 + 1位校验位数据 （判断发送是否正确，如果不要校验位那么8位都是数据位） 最后发一个停止位（高电平结束就是一个位宽的高电平表示停止位） 共10位 一帧 。}

异步通讯的特点：不要求收发双方时钟的严格一致，实现容易，设备开销较小，但每个字符要附加2~3位用于起始位，各帧之间有间隔，因此传输效率不高。

2、同步通信

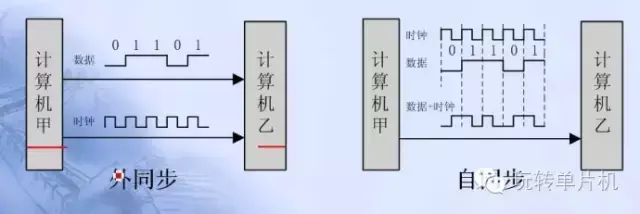

同步通信时要建立发送方时钟对接受方时钟的直接控制，使双方达到完全同步。此时，传输数据的位之间的距离均为“位间隔”的整数倍，同时传送的字符间不留间隙，即保持位同步关系，也保持字符同步关系。发送方对接受方的同步可以通过两种方法实现。

面向字符的同步格式：

此时，传送的数据和控制信息都必须由规定的字符集（如ASCII码）中的字符所组成。图中帧头为1个或2个同步字符SYN（ASCII码为16H），SOH为序始字符（ASCII码为01H），表示标题的开始，标题中包含源地址，目标地址和路由指示等信息。STX为文始字符（ASCII码为02H），表示传送的数据块开始。数据块是传送正文内容，由多个字符组成。数据块后面是组终字符ETB（ASCII码为17H）或文终字符ETX（ASCII码为03H）。然后是校验码。典型的面向字符的同步规程如IBM的二进制同步规程BSC。

面向位的同步格式：

此时，将数据块看做数据流，并用序列01111110作为开始和结束标志。为了避免在数据流中出现序列01111110时引起的混乱，发送方总是在其发送的数据流中没出现5个连续的1就插入一个附加的0；接收方则每检测到5个连续的1并且其后有一个0时，就删除该0。

典型的面向位的同步协议如ISO的高级数据链路控制规程HDLC和IBM的同步数据链路控制规程SDLC。

同步通信的特点：：是以特定的位组合“01111110”作为帧的开始和结束标志，所传输的一帧数据可以是任意位。所以传输效率高，但实现的硬件设备比异步通信发杂。（同步通信可以作为了解我这里只是想表达下我的理解，其实现实中我们用的大多数是异步通信）。

二、串行通信的传输方向

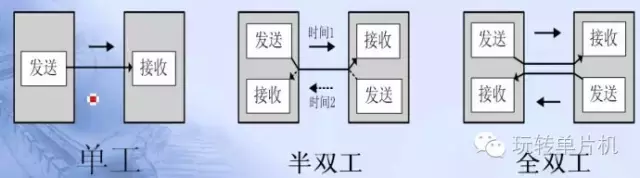

1、单工

单工是指数据传输仅能沿着一个方向，不能实现反向传输。

2、半双工

半双工是指数据传输可以沿两个方向，不能实现反向传输。

3、全双工

全双工是指数据可以同时进行双向传输。

三、信号的调制与解调

利用调制器（MODULATOR）把数字信号转换成模拟信号，然后送到通信线路上去，再由解调器（Demodulator)把从通信线路上收到的模拟信号转换成数字信号。由于通信是双向的，调制器和解调器合并在一个装置中，这就是调制解调器MODEM。

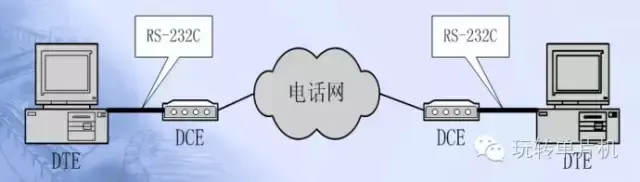

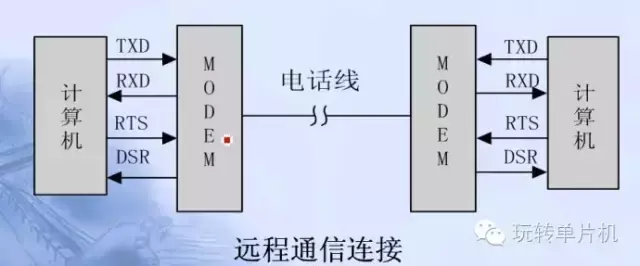

从上图可以看出早期的计算机网络通信就是利用串口RS-232C(是计算机串口电平)经过MODEM 实现双向通信的，当然传输速率相当低。

四、串行通信的错误校验

1、奇偶校验

在发送数据时，数据位尾随的1位为奇偶校验位（1或0）。奇校验时，数据中“1”的个数与校验位“1”的个数之和应为奇数；偶校验时，数据中“1”的个数与校验位“1”的个数之和应为偶数。接受字符时，对“1”的个数进行校验，若发现不一致，则说明传输数据过程中出现了差错。（注意：为了简单等会我写的程序不加校验了）。

2、代码和校验

代码和校验是发送方将所发数据块求和（或各字节异或），产生一个字节的校验字符（校验和）附加到数据块末尾。接受方接受数据同时对数据块（除校验字节外）求和（或个字节异或），将所得结果与发送方的“校验和”进行比较，相符则无差错，否则即认为传送过程中出现了差错。

3、循环冗余校验

这种校验是通过某种数学运算实现有效信息与校验位之间的循环校验，常用于对磁盘信息的传输，存储区的完整性校验等。这种校验方法纠错能力强，广泛应用与同步通信中。（异步很少用，应用于同步通信，作为了解，在读研究生时候学信息论能学到，这里我也就是一知半解，嘿嘿毕竟哥没读过研究生）。

五、传输速率与传输距离

1、传输速率

比特率是每秒钟传输二进制代码的位数，单位是：位/秒（bps）.如每秒钟传送240个字符，而每个字符格式包含10位（1起始位，1停止位，8个数据位），这时的比特率为：10*240个/秒=2400 bps

2、传输距离与传输速率的关系

串行接口或终端直接传送串行信息位流的最大距离与传输速率及传输线的电气特性有关。当传输线使用每0.3m（约1英尺）有50PF电容的非平衡屏蔽双绞线时，传输距离随传输速率的增加而减小，当比特率超过1000BPS,最大传输距离迅速下降，如9600bps时最大距离下降到只有76m（约250英尺）。

串行通信接口标准

一、RS-232C接口

RS232C是EIA（美国电子工业协会）1969年修订RS-232C标准。RS-232C定义了数据终端设备（DTE）与数据通信设备（DCE）之间的物理接口标准。

1、机械特性

RS-232C接口规定使用25针连接器，连接器的尺寸及每个插针的排列位置都有明确的定义。（阳头）

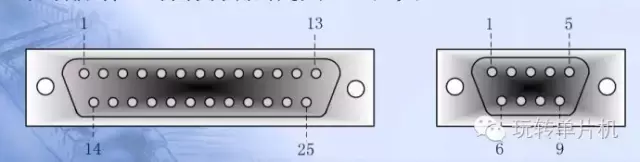

以前是25针的这个可不是电脑的并行口内部是不一样的，因为电脑的并行口里面是有一组数据线，有询问应答等 ， 现在都用9针的了（右边）。记住里面有针的是公头，另外一个带孔的是母头。现在外面卖的的串口线内部是已经对调好的了就是发送接收是对调的，这样我们直接使用就可以了。

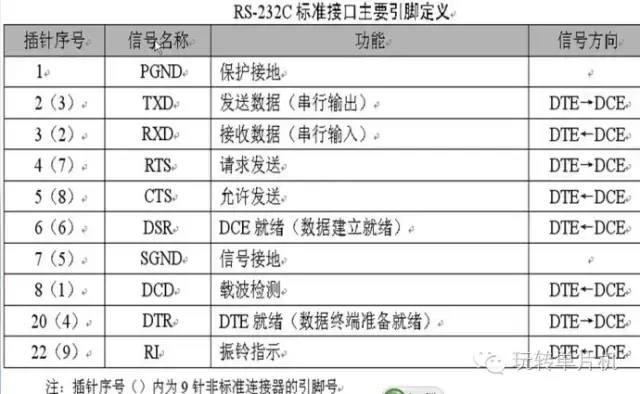

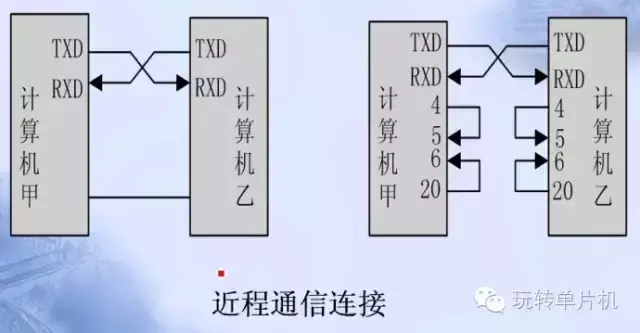

上图是25针的串口对应现在9针的管脚定义。RTS DSR在连接MODEM 需接上 一般我们只是接2/3/5 脚就行了。

4、过程特性

过程特性规定了信号之间的时序关系，以便正确地接收和发送数据

5、RS-232C电平与TTL电平转换驱动电路

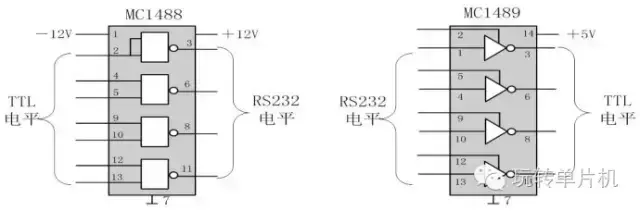

现在我们已经集合了，就用MAX232直接能够实现TTL ->RS232 及 RS-232 ->TTL 都有了。

6、采用RS-232C接口存在的问题

1、传输距离短，传输速率低

RS-232C总线标准受电容允许值的约束，使用时传输距离一般不要超过15米（线路条件好时也不能超过几十米）。最高传送速率为20Kbps.

2、有电平偏移

RS-232C总线标准要求收发双方共地。通信距离较大时，收发双方的地电平差别较大，在信号地上将有较大的地电流并产生压降。

3、抗干扰能力差

RS-232C在电平转换时采用单端输入输出，在传输过程中当干扰和噪声混在正常信号中。为了提高信噪比，RS-232C总线标准不得不采用比较大的电压摆幅。

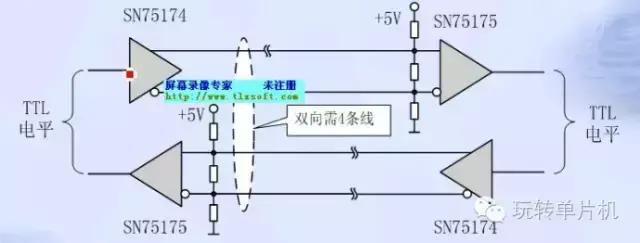

二、RS-422A接口（为了改进 RS-232C 就是在RS232C 输出后再进行改进）

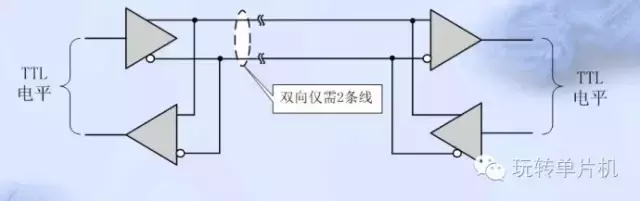

RS-422A输出驱动器为双端平衡驱动器。如果其中一条线为逻辑“1”状态，另一条线就为逻辑“0”，比采用单端不平衡驱动对电压的放大倍数大一倍。差分电路能从地线干扰中拾取有效信号，差分接收器可以分辨200mV以上电位差。若传输过程中混入了干扰和噪声，由于差分放大器的作用，可使干扰和噪声相互抵消。因此可以避免或大大减弱地线干扰和电磁干扰的影响。RS-422A传输速率（90Kbps）时，传输距离可达1200米。（作为了解下）

三、RS-485接口

RS-485是RS-422A的变型：RS-422A用于全双工，而RS-485则用于半双工。RS-485是一种多发送器标准，在通信线路上最多可以使用32 对差分驱动器/接收器。如果在一个网络中连接的设备超过32个，还可以使用中继器。

RS-485的信号传输采用两线间的电压来表示逻辑1和逻辑0。由于发送方需要两根传输线，接收方也需要两根传输线。传输线采用差动信道，所以它的干扰抑制性极好，又因为它的阻抗低，无接地问题，所以传输距离可达1200米，传输速率可达1Mbps。

RS-485是一点对多点的通信接口，一般采用双绞线的结构。普通的PC机一般不带RS485接口，因此要使用RS-232C/RS-485转换器。对于单片机可以通过芯片MAX485来完成TTL/RS-485的电平转换。在计算机和单片机组成的RS-485通信系统中，下位机由单片机系统组成，上位机为普通的PC机，负责监视下位机的运行状态，并对其状态信息进行集中处理，以图文方式显示下位机的工作状态以及工业现场被控设备的工作状况。系统中各节点（包括上位机）的识别是通过设置不同的站地址来实现的。
