单片机寄存器是什么？单片机寄存器有哪些分类？

单片机中有很多种特殊功能，今天宇凡微来为大家介绍”单片机的寄存器是什么?“以下内容将详细分析单片机寄存器 的各个参数。

单片机寄存器是什么？

一、单片机寄存器是什么?

寄存器是一种特殊的存储器，主要用于存储和检查微机的状态。CPU寄存器用于存储和检查CPU的状态，具体包括计算中途数据、程序因中断或子程序分支时的返回地址、计算结果为零时的负值、计算结果为零时的信息、进位值等。

由于CPU的通用寄存器在硬件上直接与CPU相连，因此它们的访问速度比RAM更快，后者通过内部总线访问数据。

单片机的外围功能控制寄存器用于设置外围功能，例如称为通用I/O GPIO的I/O端口、定时器、串行通信、AD转换器和DA转换器。有显示外围功能状态的状态寄存器，存储AD转换器转换结果的结果寄存器，以及存储通信功能中发送/接收数据的发送/接收数据寄存器。

我们可以直接从程序中设置寄存器，但是通常使用厂商们提供的固件库(设备驱动)，所以寄存器不是直接设置，而是间接设置的。

二、单片机寄存器的分类

1、SCON控制寄存器

SM2——多机通信控制位：是工作于方式2和方式3，SM2位主要用于方式2和方式3。接收状态，当串行口工作于方式2或3，以及SM2=1时，只有当接收到第9位数据(RB8)为1时，才把接收到的前8位数据送入SBUF，且置位RI发出中断申请，否则会将接收到的数据放弃。当SM2=0时，就不管第9位数据是0还是1，都会将数据送入SBUF，并发出中断申请。工作于方式0时，SM2必须为0；

REN允许接收位：用于控制数据接收的允许和禁止，REN=1时，允许接收，REN=0时，禁止接收；

RB8接收数据位8：在方式2和方式3中，RB8存放接收到的第9位数据，用以识别接收到的数据特征；

TB8发送数据位8：在方式2和方式3中，TB8是要发送的——即第9位数据位。在多机通信中同样亦要传输这一位，并且它代表传输的地址还是数据，TB8=0为数据，TB8=1时为地址；

RI接收中断标志位：可寻址标志位。接收完第8位数据后，该位由硬件置位，在其他工作方式下，该位由硬件置位，RI=1表示帧接收完成；

在串口中断处理时，TI，RI都需要软件清"0"，硬件置位后不可能自动清0，此外，在进行缓冲区操作时，需要ES=0，以防止中断出现。

2、AUXR辅助寄存器

AUXR.0:S1BRS，如果为1那么串口1的波特率发生器为独立波特率发生器，否则为定时器1

AUXR.1:EXTRAM，为1则可以使用内部扩展RAM;

AUXR.2:BRTx12，为1则独立波特率发生器不分频，否则12分频;

AUXR.3:S2SMOD，为1串口2波特率加倍，否则不加倍;

AUXR.4:BRTR，为1则允许独立波特率允许，否则不允许;

AUXR.5:UART_M0x6，为1则串口模式0为2分频，否则为12分频;

AUXR.6:T1x12，为1则定时器1不分频，否则12分频;

AUXR.7:T0x12，为1则定时器0不分频，否则12分频。

3、串口寄存器SBUF

SBUF是指串行口中的两个缓冲寄存器，一个是发送寄存器，一个是接收寄存器，在物理结构上是完全独立的，但地址是重叠的。它们都是字节寻址的寄存器，字节地址均为99H;

串行发送数据时，CPU向SBUF写入数据 SBUF=date; //发送数据;

串行接收数据时，CPU从SBUF读出数据 date=SBUF; //接收数据。

推荐阅读：“揭秘”单片机主要寄存器有哪些？

以上就是深圳宇凡微为大家介绍关于单片机寄存器 是什么和单片机寄存器有哪些分类的全部内容。

原文：单片机寄存器是什么？单片机寄存器有哪些分类？-深圳宇凡微

控制单片机里面的寄存器，要怎么玩？

这篇文章适合刚刚入门的单片机小白看。

单片机在电学里面，属于很简单的一种器件，外表看，就是一个芯片，长着很多的脚。内部，就是一堆寄存器。不同的单片机，外部表现就是形状和引脚数量和引脚名称可能不一样，内部，就是寄存器名称不一样。

我们要做的，就是写程序控制单片机里面的寄存器，然后通过引脚表现出来完成各种电子产品。

所以，你在看别人写的程序的时候，会经常看到给单片机寄存器赋值的语句。下面就以最简单的控制51单片机引脚高低电平来说明一下。（不要总是存在51单片机已经淘汰的想法，51单片机至今任然是出货量最大的单片机，并且各大公司每年都有新款的51单片机推出，功能越来越强劲，做产品，要选最合适的单片机，而不要总想用牛逼的单片机。）

例如，单片机P1口有8个引脚，分别为P1.0~P1.7，如果想让P1口的8个引脚都输出高电平，是这么写：P1=0XFF；如果想让P1口的8个引脚都输出低电平，是这么写：P1=0X00；如果只让P1.0输出高电平，其他引脚输出低电平，是这么写：P1=0X01......

这些值是怎么来的呢？

计算方法：

一个数，前面以0X开头，标示后面的数是十六进制数。所以首先，我们先要知道十进制和十六进制的转换。

十六进制：0 1 2 3 4 5 6 7 8 9 A B C D E F

十进制： 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

以上十六进制和十进制是对应关系，例如B对应11。

单片机和计算机一样，是以“位”为最小单片机，例如，P1是一个8位的寄存器。P1寄存器的8个位名称分别是：P1.7 P1.6 P1.5 P1.4 P1.3 P1.2 P1.1 P1.0

上面的0X开头的数，是以4个“位”为一个单位进行计算，以8421码进行相加计算，听这里很迷糊吧。举个例子就明白了。

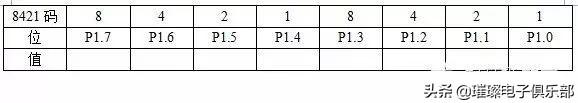

你可以做一个这样的表格：

从上表看出，把寄存器的“位”，从高到低排列，然后以4个为一组，对应的8421码如上图所示。

给寄存器写值，实际上就是给它的每个位写0或者1，例如要使得哪个引脚为高电平，就给对应的位写1；要使得哪一个引脚为低电平，就给对应的位写0。然后把对应为1的8421加起来，以4个位为一组。

例如，我们要让每一个引脚都输出高电平，就是每个位的值都为1，那对应寄存器的高四位，8+4+2+1=15,15对应的是十六进制的F，再看寄存器的低四位，8+4+2+1=15,还是对应F，所以最后的值就是0xFF。

再看，如果让每一个引脚都输出低电平，就是每个位的值都是1,前面说过，只有对应位是1，才把它们的8421加起来，现在都是0,所以都不用加，结果就是0x00。

再看，如果只让P1.0引脚是高电平，其他引脚输出低电平，那么，只有P1.0对应的位是1，其它的位是0，所以，只需要取P1.0上面的1码，所以结果就是0x01。

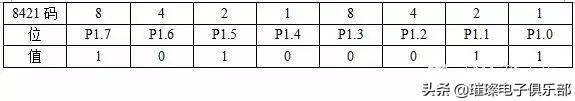

再看，如果让P1.0、P1.1、P1.7、P1.5输出高电平，其它引脚输出低电平，那么对应的值如下图所示：

我们看寄存器的高四位，取对应1上面的码8+2=10，10对应十六进制的A，再看寄存器的低四位，取对应1上面的码2+1=3,3对应的十六进制还是3，所以结果就是0XA3,这是，你写P1=0XA3，就可以使得引脚该高的高，该低的低了。

不管是51的8位寄存器，还是ARM的32位寄存器，寄存器中的每一个位都有一定的用意，这些用意可以查看单片机的用户手册得知，你只需要按照你的要求，给对应的位写1或者0，然后利用上面的方法得出结果，就可以操作单片机的寄存器了。

你学会了吗？
