STC8系列单片机

学习嵌入式必然会接触到单片机，对于单片机大家熟悉吗？这篇文章小编主要带大家来了解STC8系列单片机，之前有很多小伙伴和我要关于单片机的资料，小编根据自己学习十几年的经验，给大家总结了一套简单命明了适合初学，进阶，高阶的资料，这里分享给大家，大家可以加微信领取资料。

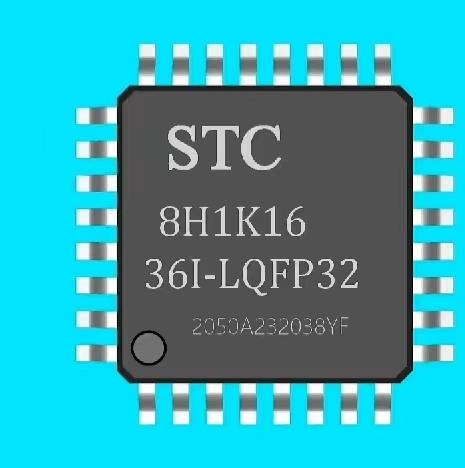

这是一颗STC8H1K16单片机，

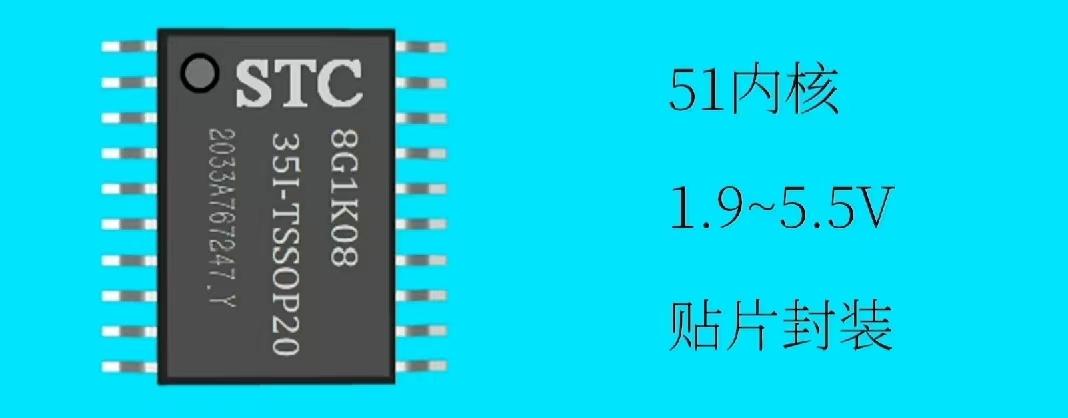

它是宏晶科技近年来主推的一款高性能，微控制器。STC8系列单片机，仍然是以51为内核，它的指令代码与传统的80C51单片机完全兼容，1.9～5.5v的宽工作电压范围，使得它的应用场合，更加的广泛，不同与以往的11，12，15等系列单片，STC8系列单片机绝大多数为贴片封装，体积小巧。如：LQFP32封装，引脚间距为0.8mm，TSSOP20封装引脚间距为0.65毫米，QFN20封装，引脚间距仅0.4毫米。

同时8系列单片机是STC首款集成片内IIC接口的单片机，它的另一突出特点是拥有独立的ADC外部参考电压源输入引脚，这使得它的ADC更加准确，STC8系列单片机型号众多，不同型号的单片机，外设及内存容量大同小异，使用时根据需求选取相应的资源即可。

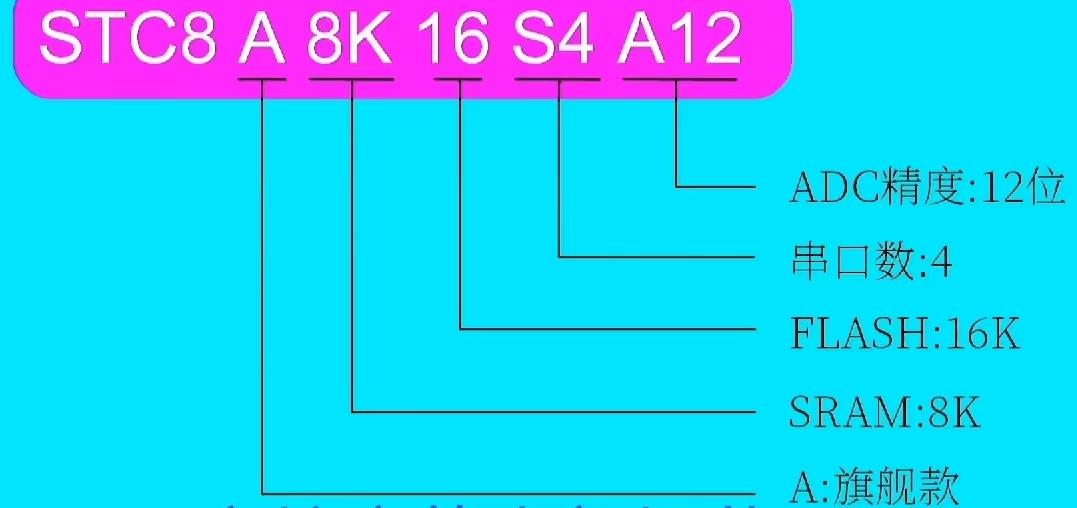

我们以STC8A8K16S4A12为例，A代表旗舰款，内存容量为8K字节，闪存容量为16K字节，有4个独立串口，ADC精度为12位，8系列单片机拥有高精度的内部振荡器。

常温下误差仅为正负百分之0.3，

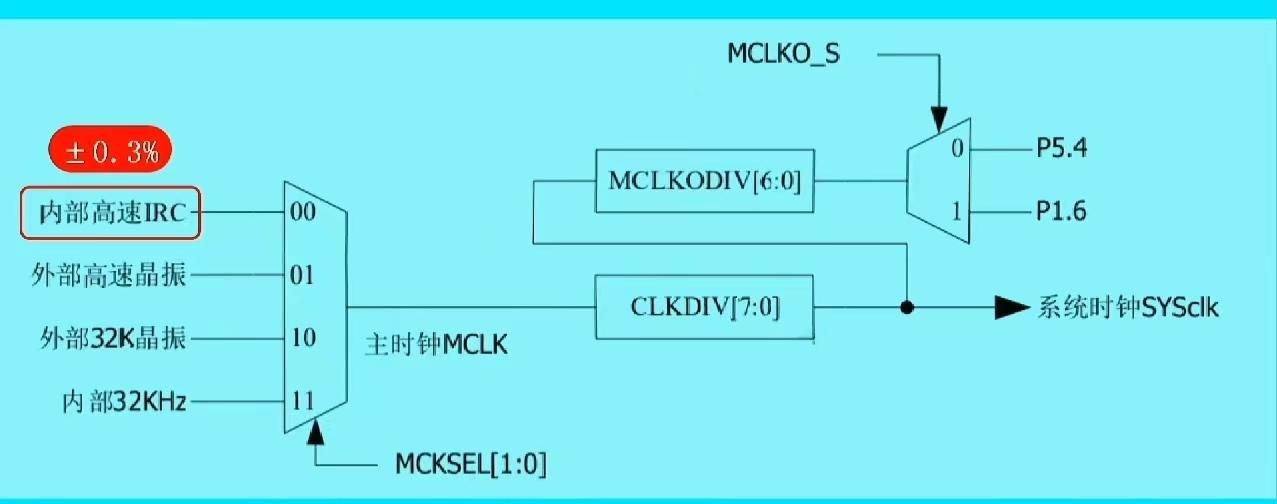

程序烧写时，默认使用内部振荡器，可以看出官方对于这个系列单片机的内部振荡器精度非常的自信，我们在下载界面，可以选择内部振荡器的频率，如果使用外部晶振，则需要软件设置相关的系统时钟控制寄存器。

单片机小制作，DIY多头灯具分段控制器

为了方便和节能，现在很多家庭都会安装分段控制的吊灯，而且很多都是可遥控的。但是有孩子的家庭会发现，小孩经常顽皮地拿着遥控器切换灯玩，遥控器有时也不翼而飞。这个烦恼其实可以用一个简单的单片机搞定，您在家就可以自行制作。

从灯具中取下原有控制器

把灯具拆下取出控制器(见图3.1)。可以看到，简单的功能用了好多元件，要是用单片机不是简单好多吗?电路只包括整流电路、无线接收模块和继电器驱动电路。无线接收模块输出的信号经过2片74HC40系列的芯片处理后驱动9013控制继电器闭合。

图3.1 从灯具中取下的原有控制器

设计单片机控制器

我想实现的功能是开灯后默认点亮2支灯管，要切换灯管数目时只需要关掉开关又马上打开开关，可以按2、3、4、1支方式切换点亮灯管。这样一来就有两个问题需要解决了：一是开关断开后，电源也切断了，电容上的电荷很快被继电器线圈放完电，单片机无法继续工作;二是单片机如何得知开关被关了。图3.2所示是我设计的电路图，带着上面两个问题，我们分析一下电路。

图3.2 单片机设计电路原理图

单片机选用市场上常见的STC出品的12C2052AD，这款芯片在I/O上完全兼容AT89C2051，芯片功能上更扩展了丰富的功能，如I/O的强上拉、高阻，片内RC振荡及复位电路、片内EEPROM等。为了方便制作，我使用了片内的RC振荡及复位电路，这样一来少使用了复位电路及晶体振荡器。9V交流电压器整流后得到约12V的直流，一部分供给继电器驱动，一部分供给78L05稳压后得到5V供单片机使用。在78L05输出端使用一个4700µF(C2)电解电容。使用如此大容量的目的是，在主电源切断后，C1会被继电器线圈很快地放完电，而C2仍有电荷供单片机使用。VD3、R2、VD4构成一个断电检测电路。电源没有切断时，VD3半波整流后经过R2限流，再由VD4稳压在5.1V左右，电源切断时这里则为0V。使用这个电路的要点是C2的容量要远大于C1，这样才能保证在电源切断后P3.7引脚得到的是一个低电平，同时单片机在断电后一段时间后仍能保持工作。另外，P3.7引脚需要设置为高阻态，如果使用准双向模式就算VD3失电，P3.7仍然是处于高电平状态。单片机输出的控制信号通过内部强上拉后，经过10kΩ的电阻使得三极管B极电流在0.5mA，再经过100倍左右的放大，C级电流可以达到50mA，足以驱动继电器。因为电路安装在灯内，LED可以不要，只用于程序的调试作用。完成的电路实物图见图3.3。

软件编程

软件的编写也极为简单。上电后先设置I/O的上拉和高阻态。因为上电后I/O输出为高，所以在完成设置后把I/O拉低，这样就不会有上电瞬间4支灯管片刻间点亮的问题。程序会不停用P3.7引脚检测电源状态，一但电源失电，P3.7检测到为低电平时，这时会延时防抖，确认为失电后应马上切换到下一个灯管开关状态，灯会在1s后点亮。如果开关关闭时间过长，单片机也会因C2放电完成而终止工作，所有电路停止。所以在使用时，开关关闭再打开的时间间隔大约为1s，也就是开关关闭后马上又要打开，只有这样这电路才能正常进行切换。

图3.3 完成的电路实物图

组装

我们从图3.3所示的电路可以看到，它是直接在灯具原配的电路板上修改的，拆除无线接收及其他部分的电路，只保留继电器、继电器驱动电路、电源部分及接口，这样根本不修改原灯具便可以方便地按原路安装新的功能。此项制作要求制作者十分熟悉市电，安装时也一定要先切断电源。图3.4所示是点亮2支灯管的情形。使用学习到的电子知识来方便自己的生活，确实十分有意义。

图3.4 安装后的点亮效果
