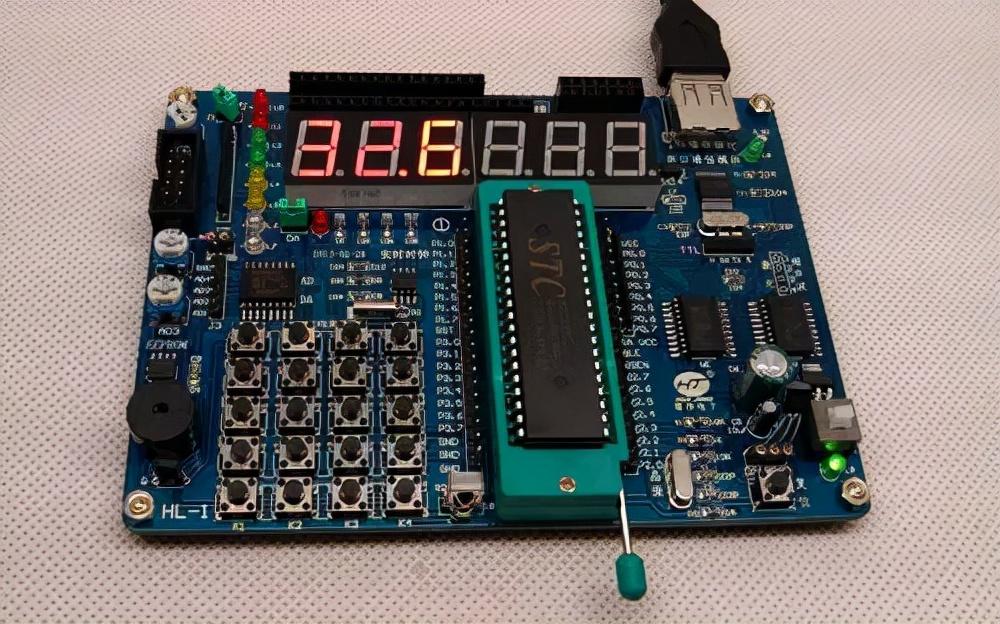

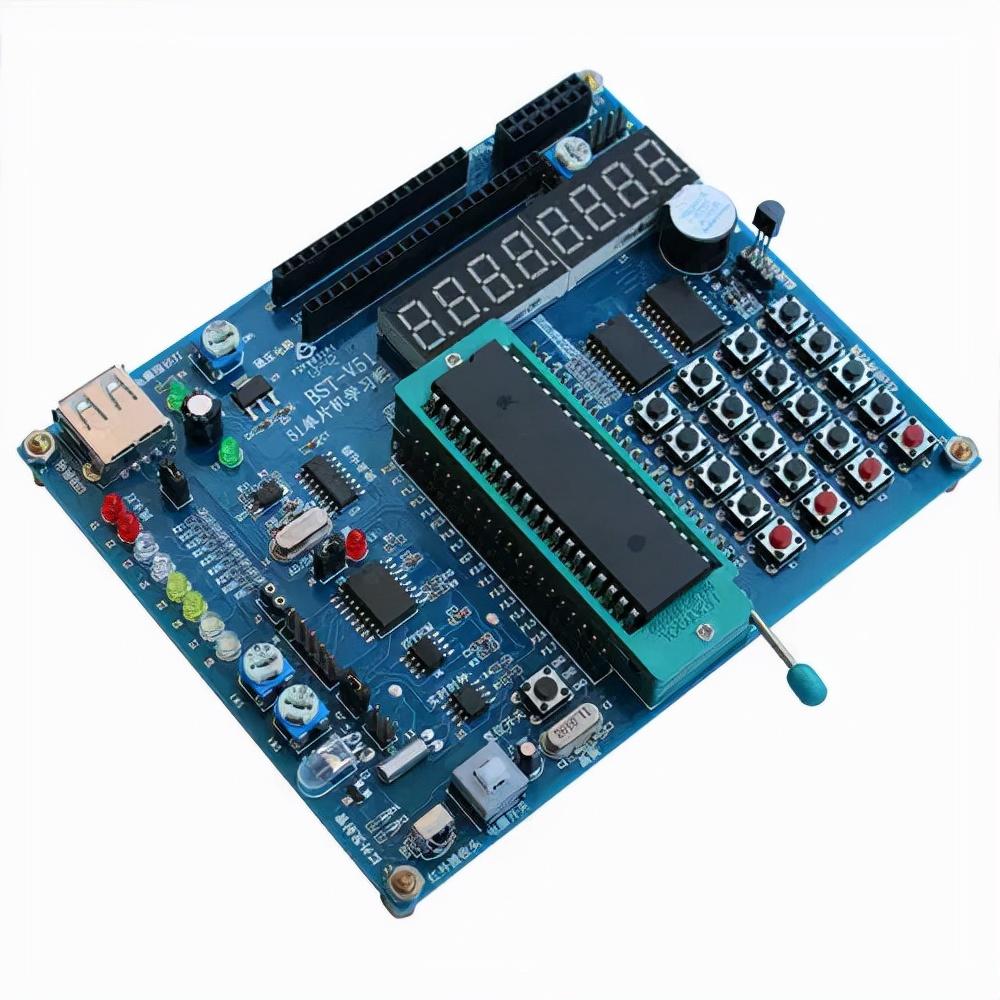

51单片机开发板

51单片机技术自发展以来已走过了近20年的发展路程 。单片机技术的发展以微处理器(MPU)技术及超大规模集成电路技术的发展为先导，以广泛的应用领域拉动，表现出较微处理器更具个性的发展趋势。小到遥电子玩具，大到航空航天技术等电子行业都有单片机应用的影子。针对51单片机技术在电子行业自动化方面的重要应用，为满足广大学生、爱好者、产品开发者迅速学会掌握单片机这门技术，于是产生51单片机开发板。实践表明，8位的单片机仍然占据着市场百分之八十的份量。

1.51单片机开发板介绍

51单片机技术自发展以来已走过了近20年的发展路程 。单片机技术的发展以微处理器(MPU)技术及超大规模集成电路技术的发展为先导，以广泛的应用领域拉动，表现出较微处理器更具个性的发展趋势。小到遥电子玩具，大到航空航天技术等电子行业都有单片机应用的影子。针对51单片机技术在电子行业自动化方面的重要应用，为满足广大学生、爱好者、产品开发者迅速学会掌握单片机这门技术，于是产生51单片机开发板。实践表明，8位的单片机仍然占据着市场百分之八十的份量。

2.51单片机开发板功能

1、8个LED灯，可以练习基本单片机IO操作，在其他程序中可以做指示灯使用。

2、2个四联8段数码管，显示温度数据，HELLO欢迎词、时钟等。

3、高亮8*8点阵，如练习数字，字母，图片显示，或者小游戏的开发如贪吃蛇等。

4、4个独立按键，可以配置为中断键盘，为程序的按键扫描节省更多的时间。

5、8个AD按键，主要设计为游戏开发如推箱子等，去掉了矩阵键盘，AD键盘在实际中的应用相当广泛，如电视机加减搜台等都是采用AD键盘，一根AD线可以扩展几百个按键，更接近工程。

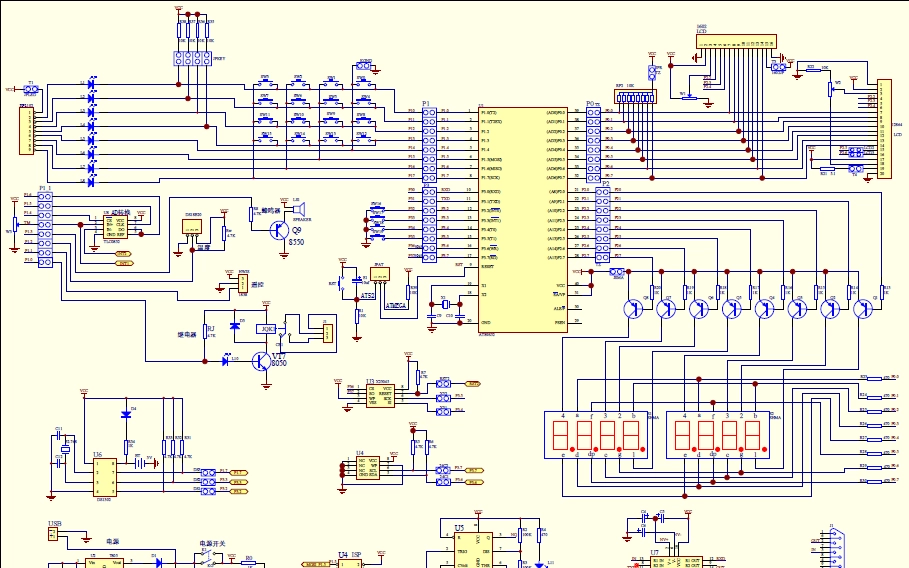

3.51单片机开发板电路图

51单片机开发板也称51单片机实验板、51单片机学习板。是用于学习51型号的单片机的实验及学习器件，他是将51单片机常用的外围。比如流水灯，数码管，矩阵键盘，EEPROM，时钟，蜂鸣器，继电器及集成在一小块电路板上。便于携带及学习，直接插在PC机上面。随时随地的进行学习，另外一些中小型项目也可以直接在此板上面进行二次开发，开发完成后即可以在此基础上面重新画图做板，极大的缩短了公司的开发周期，节省硬件成本。例如铁牛单片机开发板，针对学者需要特别配套VB上位机软件开发,游戏开发等教程学习资料。开发此类单片机开发板的公司一般提供完善的售后服务与技术支持，高校常用的单片机开发板为教学需要，常见配套资源有硬件、实验程序源码、电路原理图、电路PCB图等学习资料。

51单片机学习笔记1 简介及开发环境

一、51单片机

51单片机是对兼容英特尔8051指令系统的单片机的统称。

1. STC89C52单片机简介

STC单片机在线文档地址：http://www.stcmcudata.com/datasheet/STC89C52.pdf

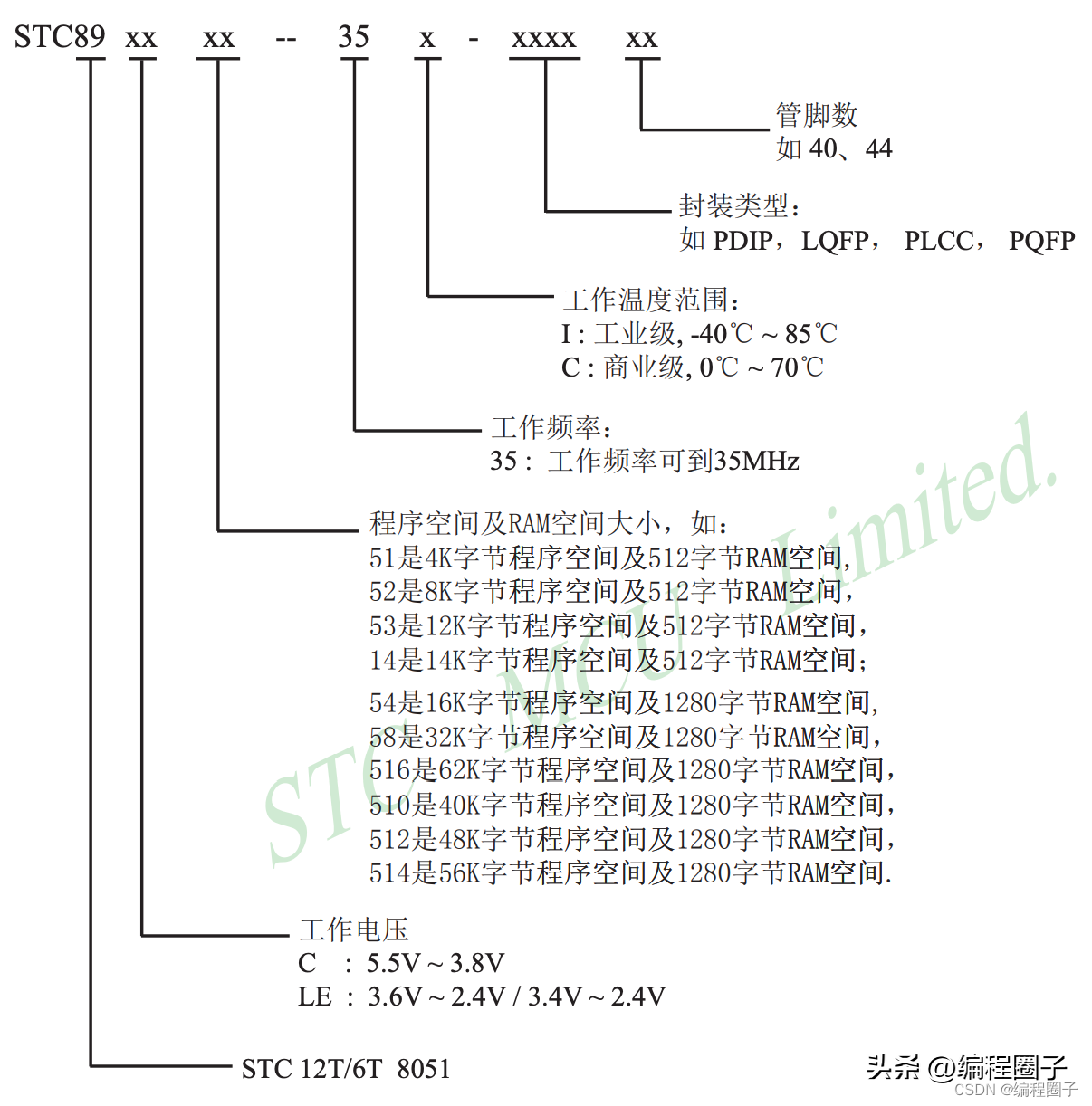

2. 命名规则

3. 封装

以下图片仅代表封装样式，型号不一定是51系列。

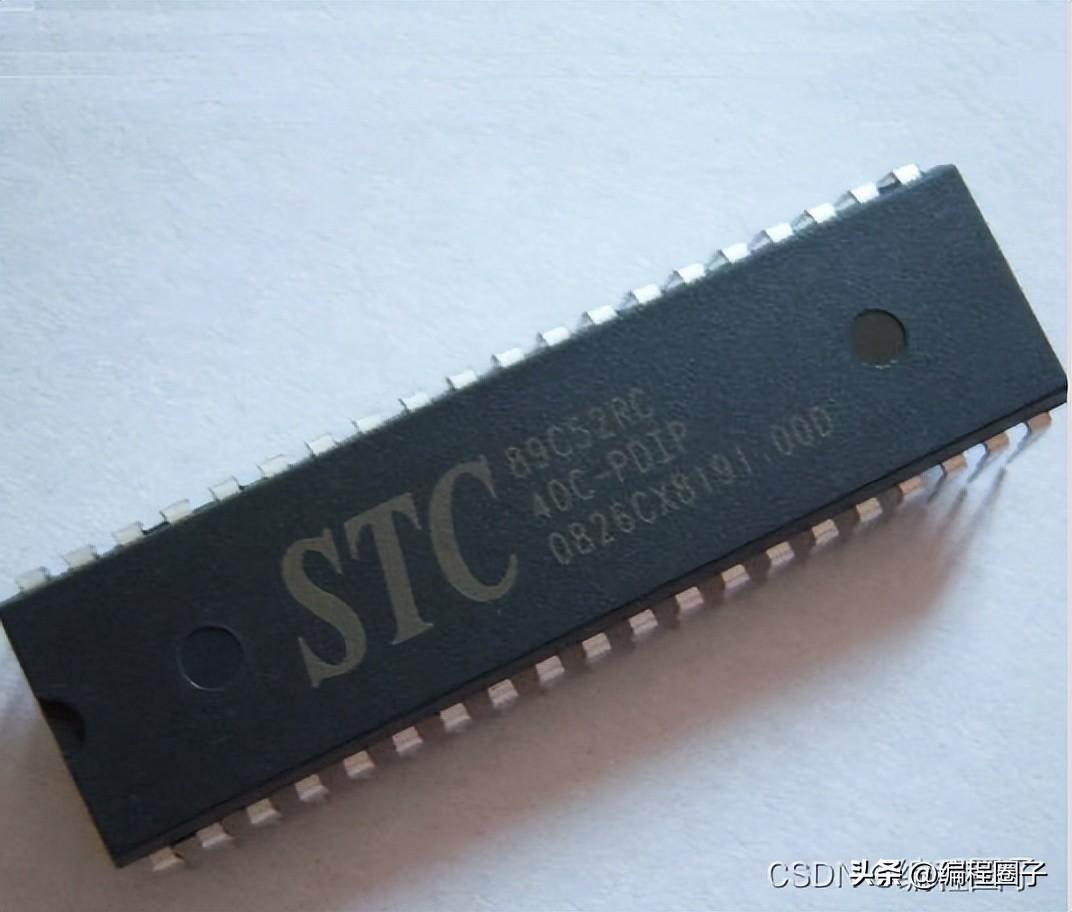

（1）PDIP

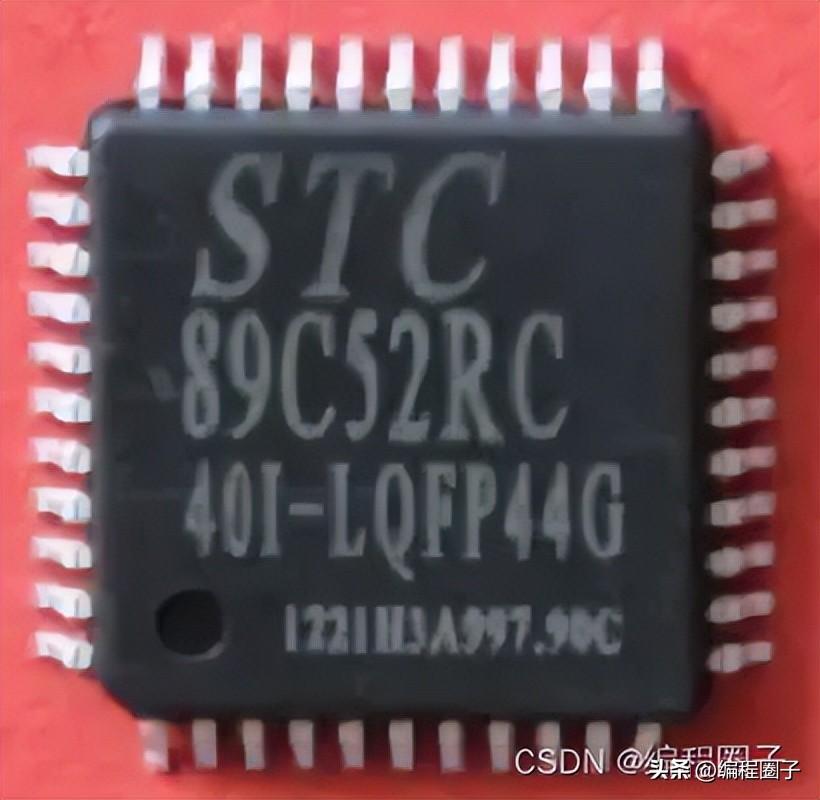

（2）LQFP

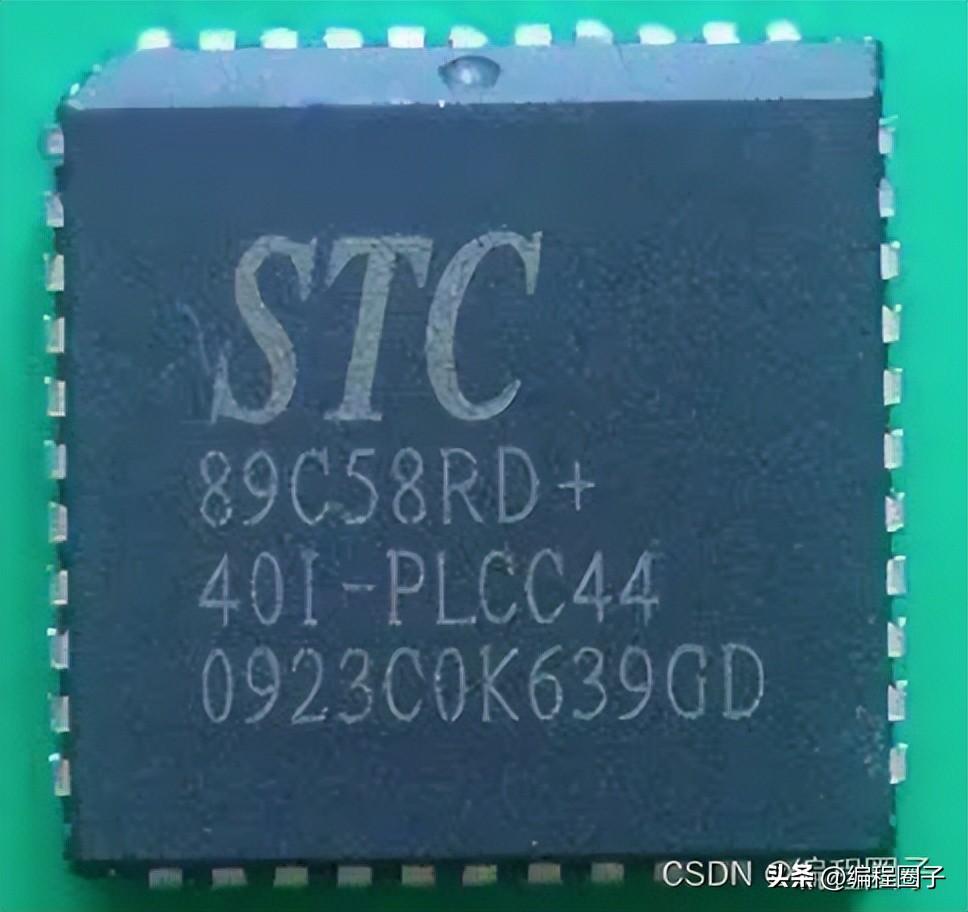

（3）PLCC

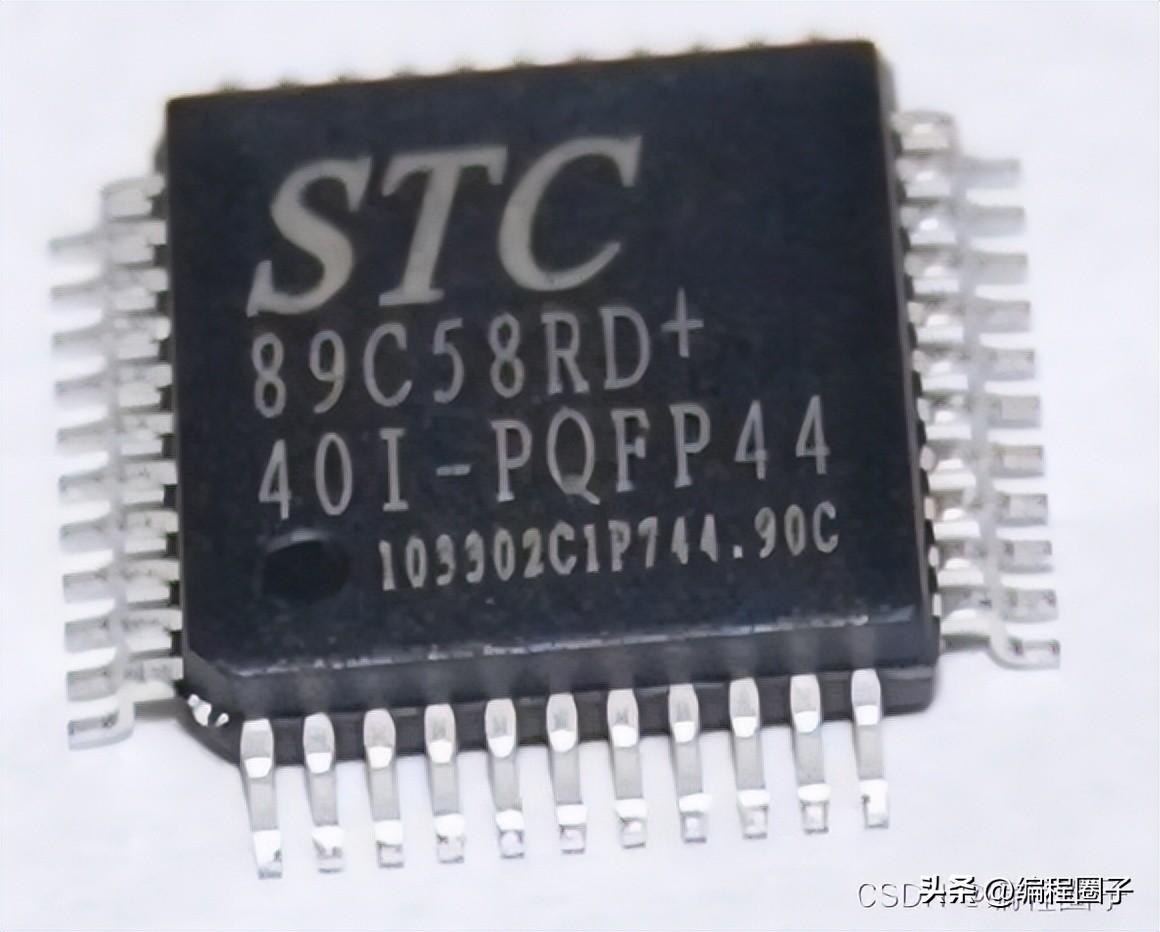

（4）PQFP

二、STC8051结构

1. STC 8051 内部结构图

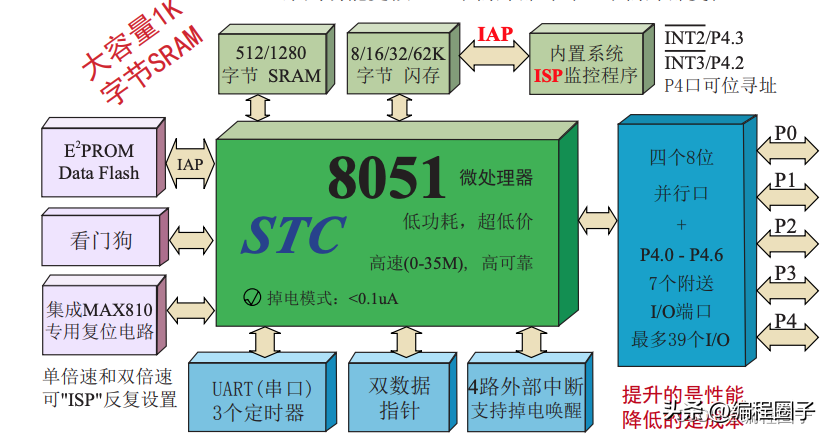

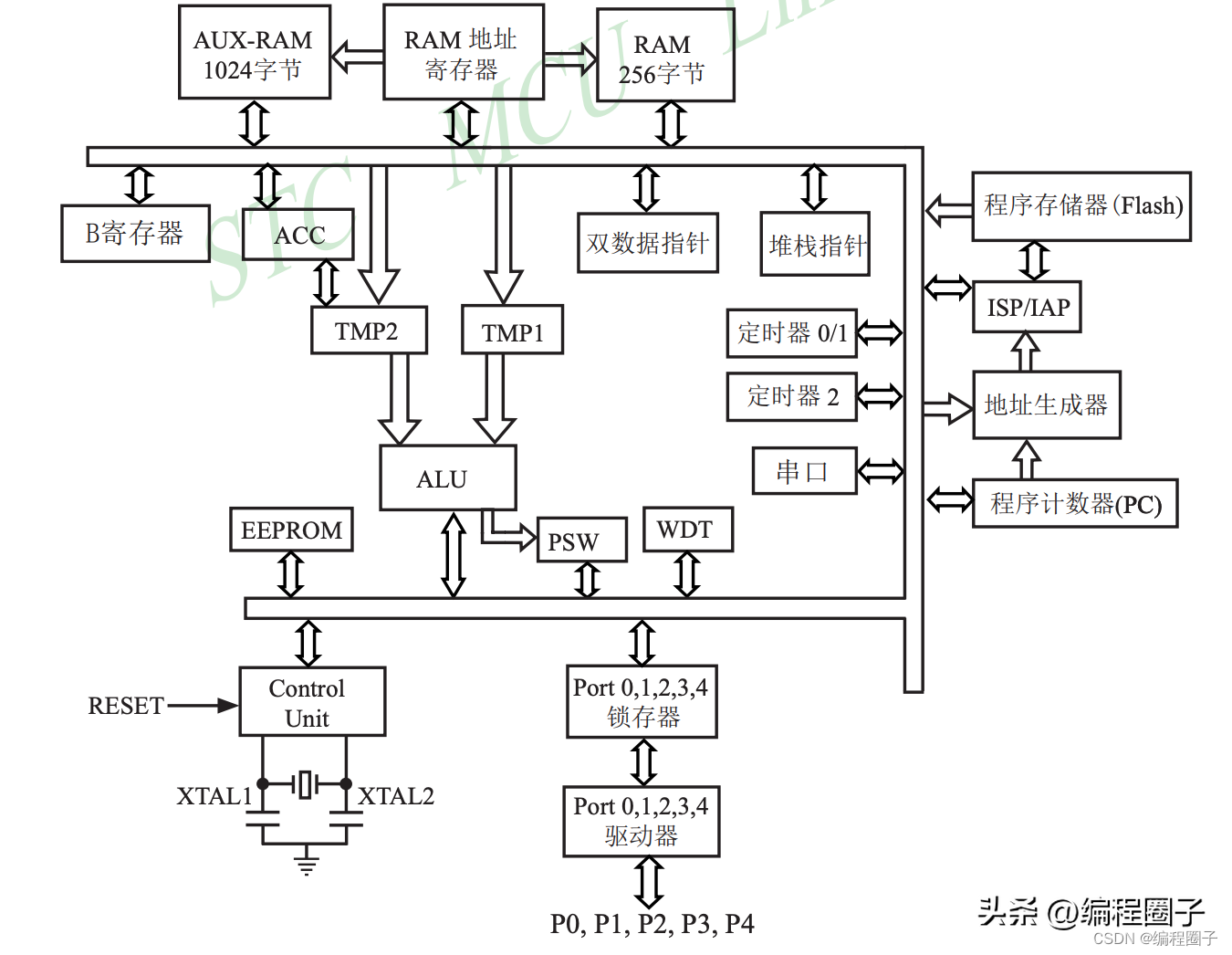

2. 内部结构框图

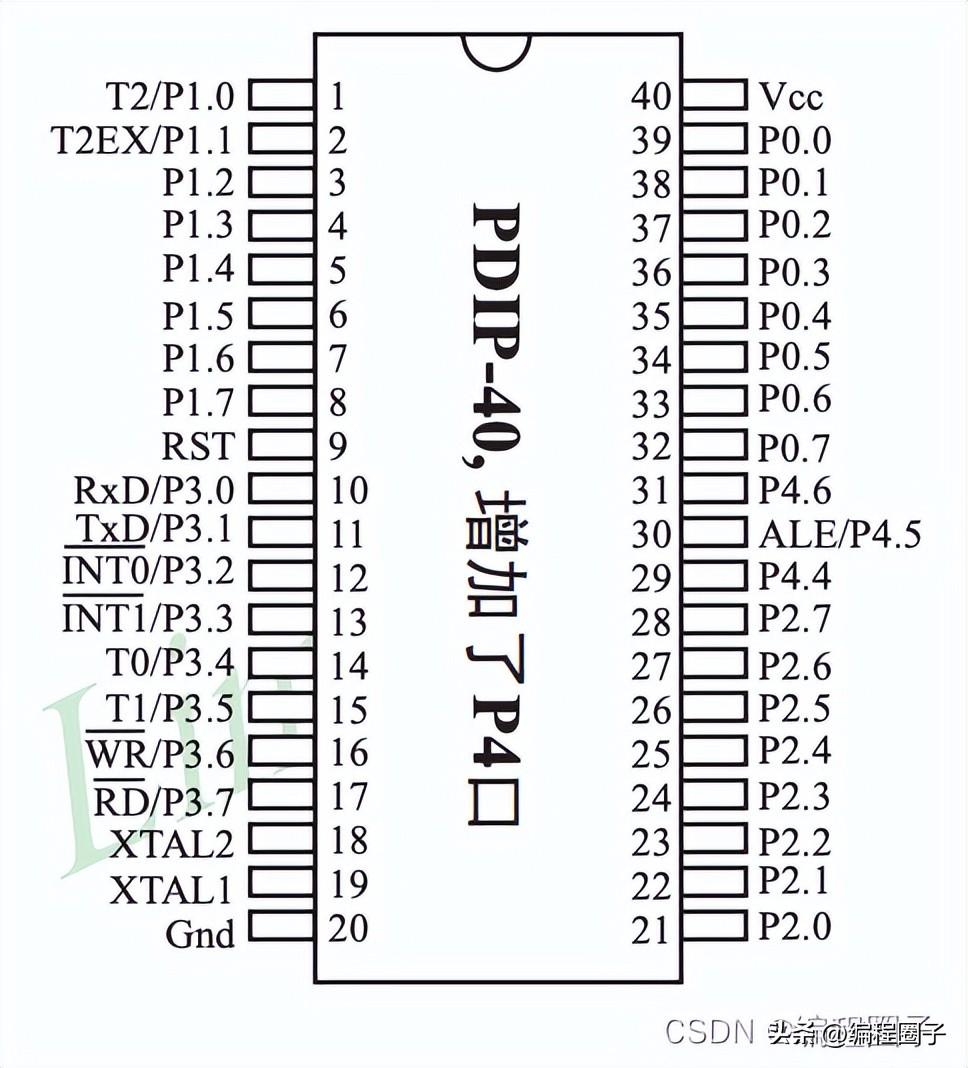

3. 单片机管脚图

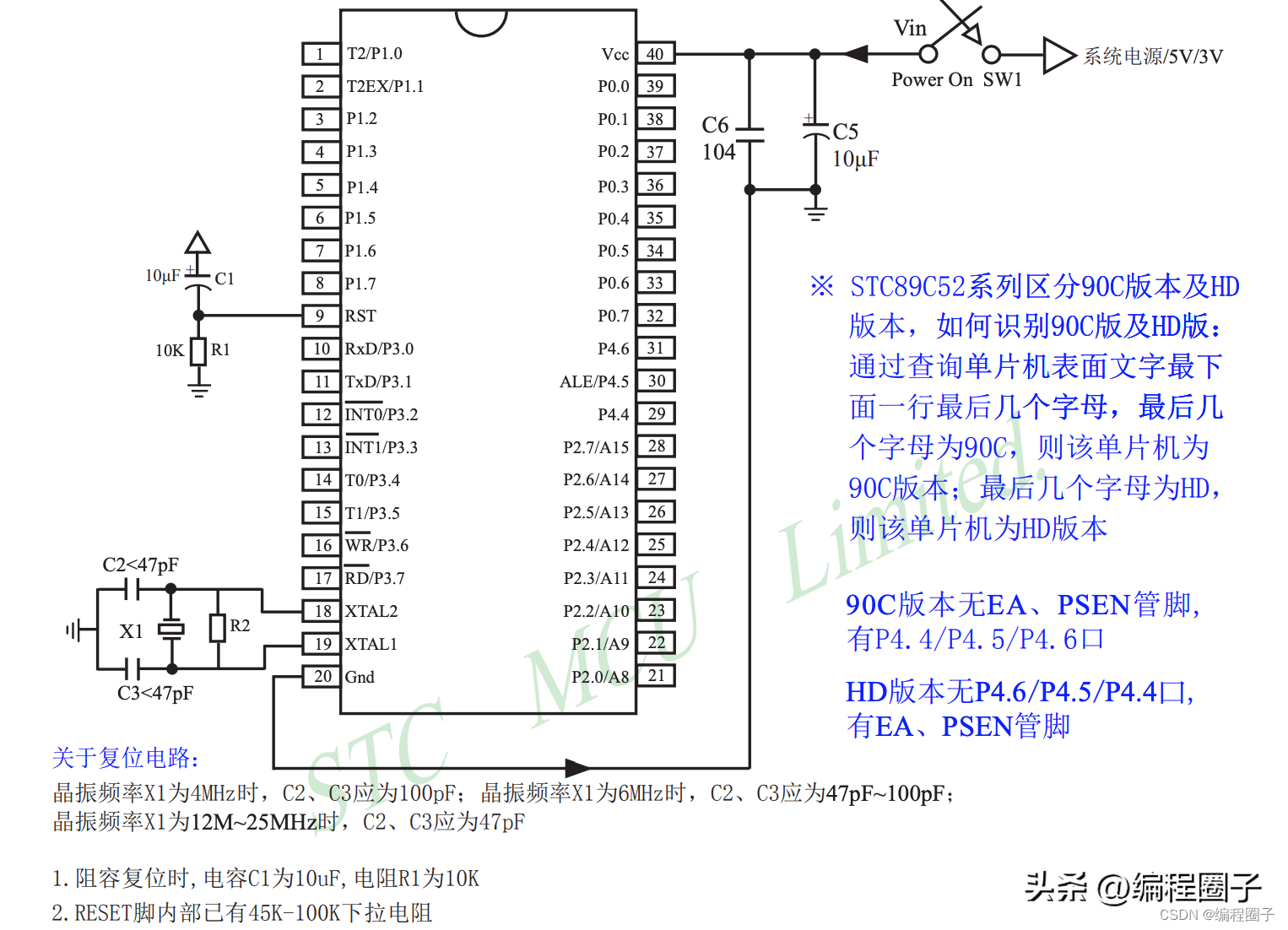

4. STC89C51最小系统

复位电路：上电时，C1电容充电相当于短路状态，RST为高电平，单片机进入复位流程。当C1充满电，RST通过R1连地，C1相当于断路，RST为低电平。

三、开发环境

本系列博文使用普中51-2开发板。

1. 安装keil5 for 51的版本

安装过程省略……

2. 安装CH340驱动

安装过程略……

3. 开机

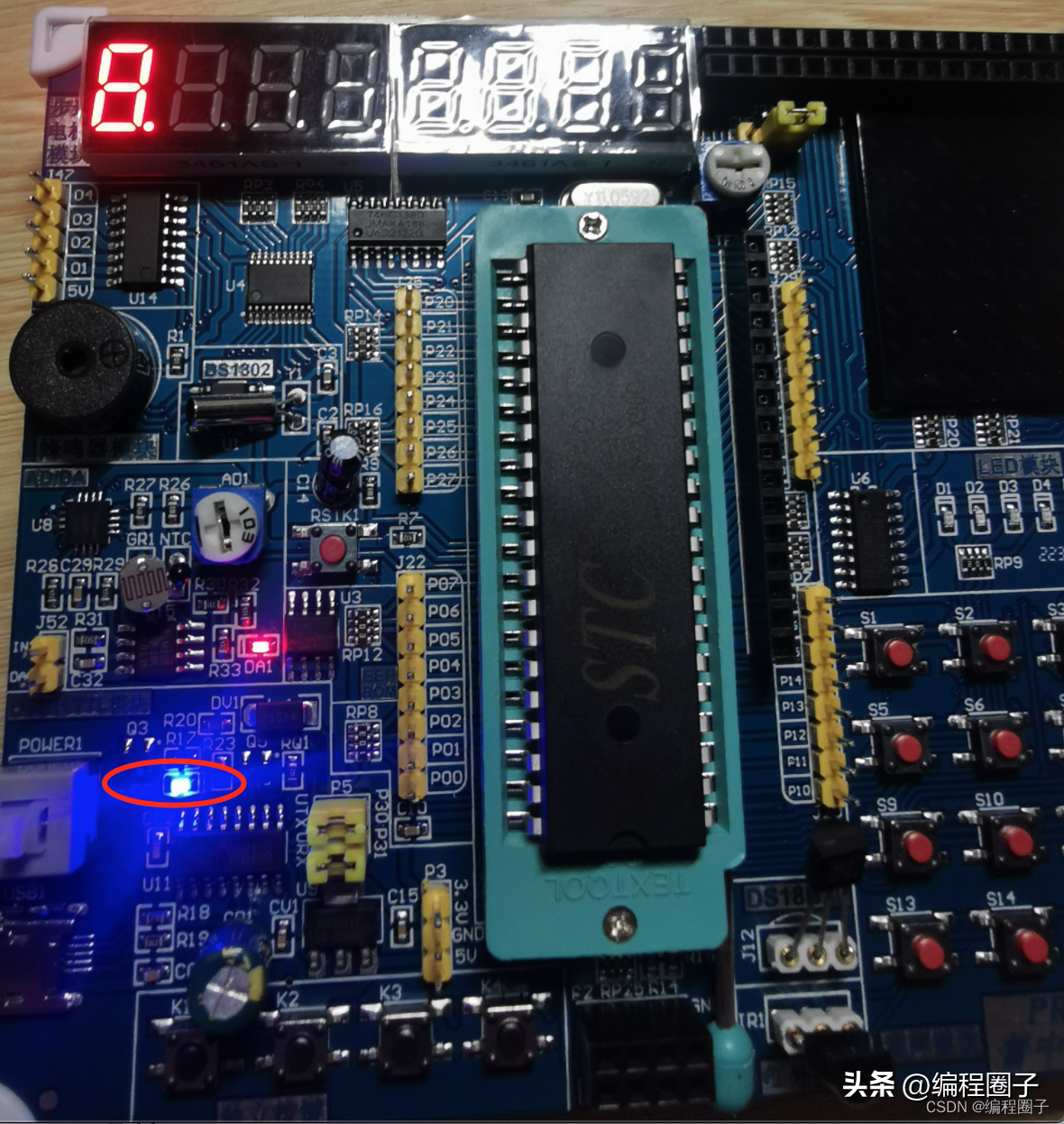

打开电源，DP1指示灯表示电源状态。

4. 下载程序

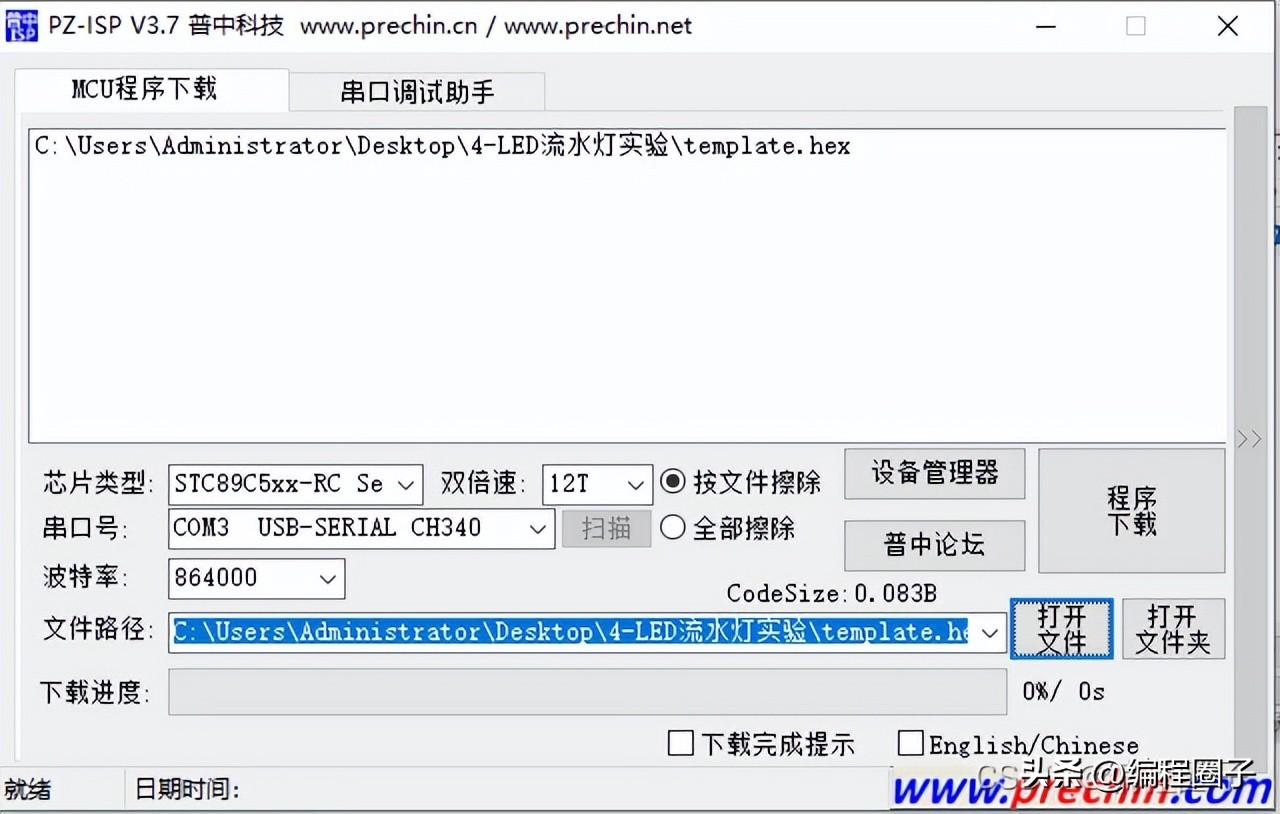

（1）使用普中提供的下载软件PZ-ISP

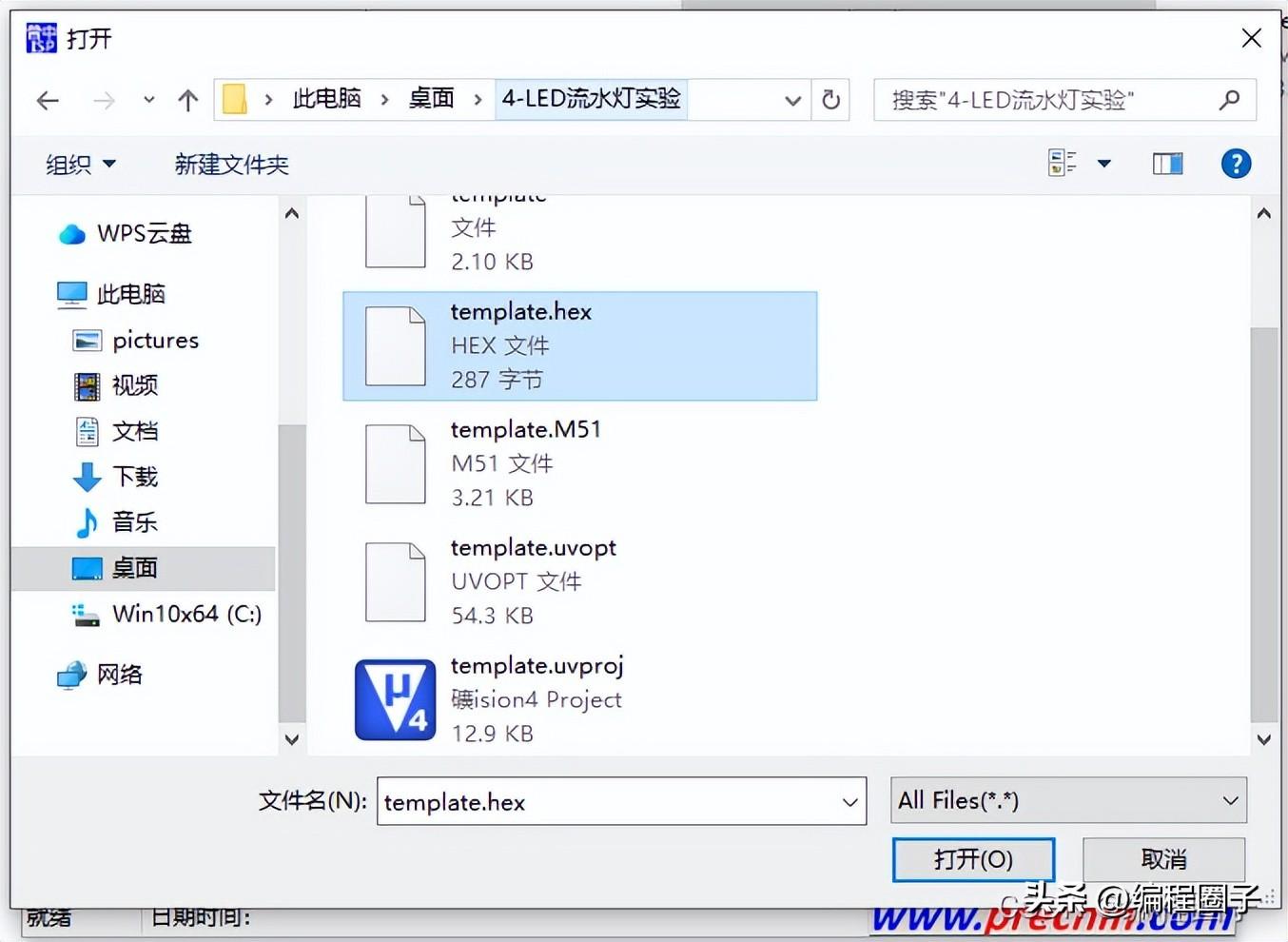

这里选择了一个LED流水灯实验的hex文件。

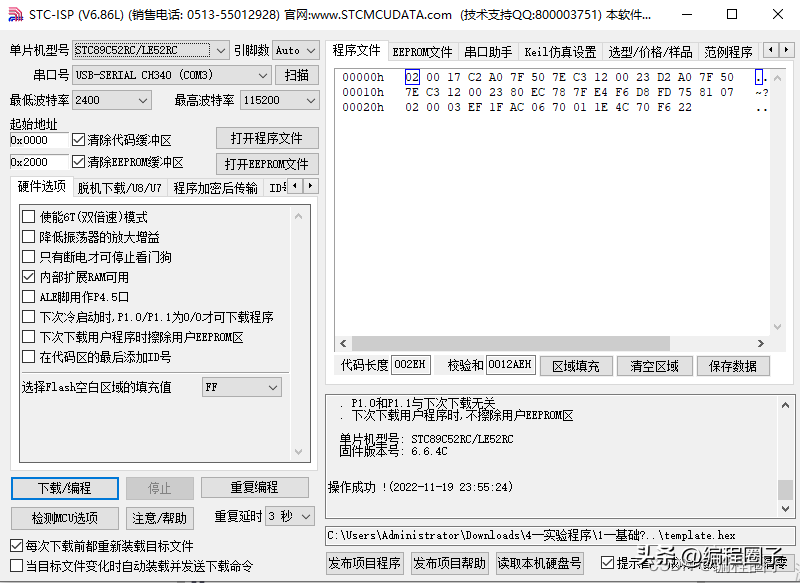

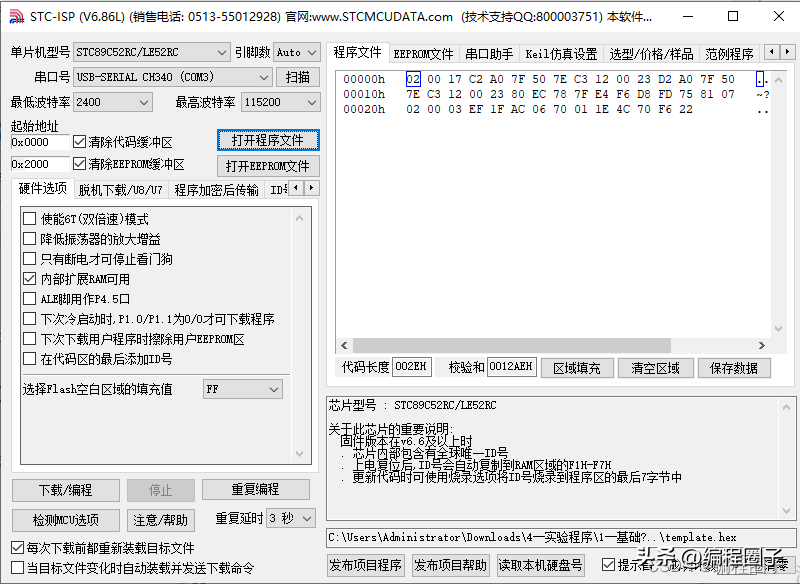

（2）使用STC-ISP官方下载工具

6. 点击下载/编程7. 打开开发板电源

等待下载完成，开发板显示运行效果。
