单片机 P0口工作原理详细讲解

一、P0端口的结构及工作原理

P0端口8位中的一位结构图见下图：

由上图可见，P0端口由锁存器、输入缓冲器、切换开关、一个与非门、一个与门及场效应管驱动电路构成。再看图的右边，标号为P0.X引脚的图标，也就是说P0.X引脚可以是P0.0到P0.7的任何一位，即在P0口有8个与上图相同的电路组成。

下面，我们先就组成P0口的每个单元部份跟大家介绍一下：

先看输入缓冲器：在P0口中，有两个三态的缓冲器，在学数字电路时，我们已知道，三态门有三个状态，即在其的输出端可以是高电平、低电平，同时还有一种就是高阻状态(或称为禁止状态)，大家看上图，上面一个是读锁存器的缓冲器，也就是说，要读取D锁存器输出端Q的数据，那就得使读锁存器的这个缓冲器的三态控制端(上图中标号为‘读锁存器’端)有效。下面一个是读引脚的缓冲器，要读取P0.X引脚上的数据，也要使标号为‘读引脚’的这个三态缓冲器的控制端有效，引脚上的数据才会传输到我们单片机的内部数据总线上。

D锁存器：构成一个锁存器，通常要用一个时序电路，时序的单元电路在学数字电路时我们已知道，一个触发器可以保存一位的二进制数(即具有保持功能)，在51单片机的32根I/O口线中都是用一个D触发器来构成锁存器的。大家看上图中的D锁存器，D端是数据输入端，CP是控制端(也就是时序控制信号输入端)，Q是输出端，Q非是反向输出端。

对于D触发器来讲，当D输入端有一个输入信号，如果这时控制端CP没有信号(也就是时序脉冲没有到来)，这时输入端D的数据是无法传输到输出端Q及反向输出端Q非的。如果时序控制端CP的时序脉冲一旦到了，这时D端输入的数据就会传输到Q及Q非端。数据传送过来后，当CP时序控制端的时序信号消失了，这时，输出端还会保持着上次输入端D的数据(即把上次的数据锁存起来了)。如果下一个时序控制脉冲信号来了，这时D端的数据才再次传送到Q端，从而改变Q端的状态。

多路开关：在51单片机中，当内部的存储器够用(也就是不需要外扩展存储器时，这里讲的存储器包括数据存储器及程序存储器)时，P0口可以作为通用的输入输出端口(即I/O)使用，对于8031(内部没有ROM)的单片机或者编写的程序超过了单片机内部的存储器容量，需要外扩存储器时，P0口就作为‘地址/数据’总线使用。那么这个多路选择开关就是用于选择是做为普通I/O口使用还是作为‘数据/地址’总线使用的选择开关了。大家看上图，当多路开关与下面接通时，P0口是作为普通的I/O口使用的，当多路开关是与上面接通时，P0口是作为‘地址/数据’总线使用的。

输出驱动部份：从上图中我们已看出，P0口的输出是由两个MOS管组成的推拉式结构，也就是说，这两个MOS管一次只能导通一个，当V1导通时，V2就截止，当V2导通时，V1截止。

与门、与非门：这两个单元电路的逻辑原理我们在第四课数字及常用逻辑电路时已做过介绍，不明白的同学请回到第四节去看看。

前面我们已将P0口的各单元部件进行了一个详细的讲解，下面我们就来研究一下P0口做为I/O口及地址/数据总线使用时的具体工作过程。

1、作为I/O端口使用时的工作原理

P0口作为I/O端口使用时，多路开关的控制信号为0(低电平)，看上图中的线线部份，多路开关的控制信号同时与与门的一个输入端是相接的，我们知道与门的逻辑特点是“全1出1，有0出0”那么控制信号是0的话，这时与门输出的也是一个0(低电平)，与让的输出是0，V1管就截止，在多路控制开关的控制信号是0(低电平)时，多路开关是与锁存器的Q非端相接的(即P0口作为I/O口线使用)。

P0口用作I/O口线，其由数据总线向引脚输出(即输出状态Output)的工作过程：当写锁存器信号CP 有效，数据总线的信号→锁存器的输入端D→锁存器的反向输出Q非端→多路开关→V2管的栅极→V2的漏极到输出端P0.X。前面我们已讲了，当多路开关的控制信号为低电平0时，与门输出为低电平，V1管是截止的，所以作为输出口时，P0是漏极开路输出，类似于OC门，当驱动上接电流负载时，需要外接上拉电阻。

下图就是由内部数据总线向P0口输出数据的流程图(红色箭头)。

P0口用作I/O口线，其由引脚向内部数据总线输入(即输入状态Input)的工作过程：

数据输入时(读P0口)有两种情况

1、读引脚

读芯片引脚上的数据，读引脚数时，读引脚缓冲器打开(即三态缓冲器的控制端要有效)，通过内部数据总线输入，请看下图(红色简头)。

2、读锁存器

通过打开读锁存器三态缓冲器读取锁存器输出端Q的状态，请看下图(红色箭头)：

在输入状态下，从锁存器和从引脚上读来的信号一般是一致的，但也有例外。例如，当从内部总线输出低电平后，锁存器Q=0，Q非=1，场效应管T2开通，端口线呈低电平状态。此时无论端口线上外接的信号是低电乎还是高电平，从引脚读入单片机的信号都是低电平，因而不能正确地读入端口引脚上的信号。又如，当从内部总线输出高电平后，锁存器Q=1，Q非=0，场效应管T2截止。如外接引脚信号为低电平，从引脚上读入的信号就与从锁存器读入的信号不同。为此，8031单片机在对端口P0一P3的输入操作上，有如下约定：为此，8051单片机在对端口P0一P3的输入操作上，有如下约定：凡属于读-修改-写方式的指令，从锁存器读入信号，其它指令则从端口引脚线上读入信号。

读-修改-写指令的特点是，从端口输入(读)信号，在单片机内加以运算(修改)后，再输出(写)到该端口上。下面是几条读--修改-写指令的例子。

ANL P0,#立即数;P0→立即数P0

ORL P0,A ;P0→AP0

INC P1 ;P1+1→P1

DEC P3 ;P3-1→P3

CPL P2 ;P2→P2

这样安排的原因在于读-修改-写指令需要得到端口原输出的状态，修改后再输出，读锁存器而不是读引脚，可以避免因外部电路的原因而使原端口的状态被读错。

P0端口是8031单片机的总线口，分时出现数据D7一D0、低8位地址A7一AO，以及三态，用来接口存储器、外部电路与外部设备。P0端口是使用最广泛的I/O端口。

2、作为地址/数据复用口使用时的工作原理

在访问外部存储器时P0口作为地址/数据复用口使用。

这时多路开关‘控制’信号为‘1’，‘与门’解锁，‘与门’输出信号电平由“地址/数据”线信号决定;多路开关与反相器的输出端相连，地址信号经“地址/数据”线→反相器→V2场效应管栅极→V2漏极输出。

例如：控制信号为1，地址信号为“0”时，与门输出低电平，V1管截止;反相器输出高电平，V2管导通，输出引脚的地址信号为低电平。请看下图(兰色字体为电平)：

反之，控制信号为“1”、地址信号为“1”，“与门”输出为高电平，V1管导通;反相器输出低电平，V2管截止，输出引脚的地址信号为高电平。请看下图(兰色字体为电平)：

可见，在输出“地址/数据”信息时，V1、V2管是交替导通的，负载能力很强，可以直接与外设存储器相连，无须增加总线驱动器。

P0口又作为数据总线使用。在访问外部程序存储器时，P0口输出低8位地址信息后，将变为数据总线，以便读指令码(输入)。

在取指令期间，“控制”信号为“0”，V1管截止，多路开关也跟着转向锁存器反相输出端Q非;CPU自动将0FFH(11111111，即向D锁存器写入一个高电平‘1’)写入P0口锁存器，使V2管截止，在读引脚信号控制下，通过读引脚三态门电路将指令码读到内部总线。请看下图

如果该指令是输出数据，如MOVX @DPTR，A(将累加器的内容通过P0口数据总线传送到外部RAM中)，则多路开关“控制”信号为‘1’，“与门”解锁，与输出地址信号的工作流程类似，数据据由“地址/数据”线→反相器→V2场效应管栅极→V2漏极输出。

如果该指令是输入数据(读外部数据存储器或程序存储器)，如MOVX A，@DPTR(将外部RAM某一存储单元内容通过P0口数据总线输入到累加器A中)，则输入的数据仍通过读引脚三态缓冲器到内部总线，其过程类似于上图中的读取指令码流程图。

通过以上的分析可以看出，当P0作为地址/数据总线使用时，在读指令码或输入数据前，CPU自动向P0口锁存器写入0FFH，破坏了P0口原来的状态。因此，不能再作为通用的I/O端口。大家以后在系统设计时务必注意，即程序中不能再含有以P0口作为操作数(包含源操作数和目的操作数)的指令。

不再困惑：详解经典51单片机P0口到底怎么用

学习单片机最基础、最重要的就是掌握I/O口的使用。会使用I/O，也就具备了进一步深入学习的基础和条件。51单片机P0口比较特殊，本文就带你死磕P0口，扫清对它的一切困惑。快来看看下面几个小问题你都搞清楚没有？

P0口为什么要接上拉电阻？

吸电流和拉电流有什么区别？

什么是准双向I/O？什么是漏极开路输出？

什么是推挽式输出？

P0到底怎样做总线复用？

P0口的结构

1、P0的8位皆为漏极开路输出（Open Drain，OD），千万不要误解为图腾式输出，每个引脚可驱动8个LS型TTL负载；

2、P0内部无上拉电阻，执行输出功能时，外部必须接上拉电阻（10kΩ即可）；

3、若有执行输入功能，必须先输出高电平（1）才能读取该口所连接的外部数据；

4、若连接外部存储器，则P0可作为地址总线（A0~A7）及数据总线（D0~D7）的复用引脚，此时内部具有上拉电阻，不用外接。

P0口结构图

由上图可见，P0口由输入缓冲器、锁存器、切换开关、一个与非门、一个与门及场效应管驱动电路构成，下面逐个分析。

输入缓冲器

在P0口，有两个三态的缓冲器。三态门有三个状态，即在高电平、低电平，高阻状态(或称为禁止状态)，大家看上图，上面一个是读锁存器的缓冲器，也就是说，要读取D锁存器输出端Q的数据，那就得使读锁存器的这个缓冲器的三态控制端有效。下面一个是读引脚的缓冲器，要读取P0.X引脚上的数据，也要使标号为‘读引脚’的这个三态缓冲器的控制端有效，引脚上的数据才会传输到我们单片机的内部数据总线上。

D锁存器

51单片机的32根I/O口线中都是用一个D触发器来构成锁存器的。上图中的D锁存器，D端是数据输入端，控制端CP是时序控制信号输入端，Q是输出端，Q非是反向输出端。

对于D触发器来讲，当D输入端有一个输入信号，如果这时控制端CP没有信号(也就是时序脉冲没有到来)，这时输入端D的数据是无法传输到输出端Q及反向输出端Q非的。如果时序控制端CP的时序脉冲一旦到了，这时D端输入的数据就会传输到Q及Q非端。数据传送过来后，即使CP时序控制端的时序信号消失，输出端还会保持着上次输入端D的数据(即把上次的数据锁存起来了)。如果下一个时序控制脉冲信号来了，这时D端的数据才再次传送到Q端，从而改变Q端的状态。

多路开关

多路开关：在51单片机中，如果需要外扩存储器时，P0就可以复用为‘地址/数据’总线。多路选择开关就是用于选择是做为普通I/O口使用还是作为‘数据/地址’总线使用的选择开关。大家看上图，当多路开关与下面接通时，P0口是作为普通的I/O口使用的，当多路开关是与上面接通时，P0口是作为‘地址/数据’总线使用的。

输出驱动部份

漏极开路输出

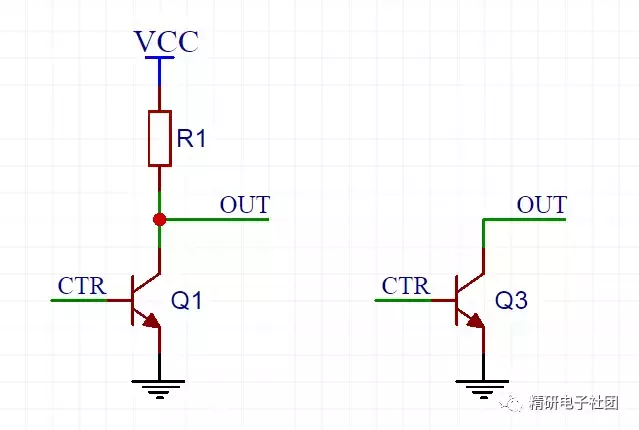

如下图，单片机P1，P2，P3口都可以理解成左图，注意vcc下面有个电阻（约30k），因此可以理解成：引脚拉出电流能力弱 。地那边没有电阻，可以理解成引脚吸入电流能力强 。而P0口，可以理解成右图。这就是集电极开路输出，也叫集电极开路OC输出，（注意单片机引脚内部是MOS管，应该是漏极开路OD输出）。可以看出，当CTR=1时，三极管导通，引脚被接地;当ctr=0时，三极管截止，引脚浮空，也叫三态。这个端口这么做的目的是考虑P0口肩负读写数据和地址复用，因此，P0口做出输出时要加合适的上拉电阻。

吸电流or拉电流

上面我们已经知道单片机P1，P2，P3口有上拉电阻（约30k），因此引脚拉出电流能力弱 。对地那边没有电阻，可以理解成引脚吸入电流能力强 。所以51单片机I/O口通常设计成吸电流的形式。

以驱动LED发光二极管为例，正向偏压时LED两端约有1.7V左右管压降，驱动LED的电流以10~20mA为宜。P1、P2、P3内部具有30kΩ上拉电阻，若要拉出10~20mA电流是不可能的（5V/30k=0.1667mA）。但采用吸电流的方式，电流就大多了。

从P1口吸电流和拉电流驱动LED实验效果，可以看出LED发光强度有明显区别：

P1口吸电流

P1口拉电流

准双向I/O

“准”就是“基本上”“勉强算”的意思，“准双向口”不是正真的双向口。

51单片机P1、P2、P3有固定的内部上拉电阻，当用做输入时被拉高，低则要靠外部电路拉低，当这三个准双向I/O口作输入口使用时，要向该口先写1，使下面的MOS管截止，以防止被拉低。这样的I/O口无高阻的“浮空”状态，不是真正的双向I/O。

P0口的真双向指的是它被用作地址／数据端口时，只有在这个时候，P0口才处于两个开关管推挽状态；当两个开关管都关闭时，会出现高阻状态。双向与准双向，根本原则是双向包含了高阻这个状态，而不在于是否需要先写１或者不写，P1~P3口因为有内部上拉电阻，因此无论如何不是双向；P０口内部无上拉电阻，在处于数据／地址功能时，自动完成三态的转换，是双向，处于一般I/O口时，如果不接外部上拉，而且先向端口写了１，那么就处于高阻状态，此时，它也是一个人为的双向口，这与它处于地址／数据功能时的自动双向有区别，以及与P1~P3处于输入时输出锁存器为1是有区别的。跟I2C总线上那种漏极开路或者集电极开路结构差不多，通过上拉电阻(或者下拉电阻)来提供一种电平的驱动.

准双向口在做为输入使用时，实际上还是一种输出状态。而真正的双向IO口，有方向控制寄存器，作为输入使用时输出部分被断开。

双向口与准双向口的区别为双向口有高阻态，输入为真正的外部信号，准双向口内部有上拉，故高电平为内部给出不是真正的外部信号，软件做处理时都要先向口写“1”以断开开关连接。

图腾式输出

图腾式输出（Totem Pole 的音译），此结构电路有点像印第安人的图腾柱，所以叫图腾式输出。输出级分别采用一个NPN型晶体管和一个PNP型晶体管，NPN管集电极接正电源（或接地），发射极接下面PNP管的发射极，同时输出；PNP管的集电极接地（或负电源）。两管的基极同时接前级的控制端。上下两管输出管，从直流的角度看是串联，从交流的角度看是并联，两管发射极连接处为输出端，实际是一对射极跟随器。追随输入电平，上管导通，下管截止，输出高电平；上管截止，下管导通，输出低电平，形成类似推挽式的输出方式。

P0口的各单元部件已了解清楚了，下面我们就来研究一下P0口做为I/O口及地址/数据总线使用时的具体工作过程。

作为I/O端口使用时

当多路开关的控制信号为0（低电平）时，多路开关是与锁存器的‘Q非’端相接的，此时P0口作为I/O口线使用。多路开关的控制信号同时还与与门的一个输入端是相接的，我们知道与门的逻辑是“全1出1，有0出0”，那么当控制信号是0的话，这时与门输出的也是一个0（低电平），V1管就截止。

P0口用作I/O口线时输出状态的工作过程：当写锁存器信号CP有效，数据总线的信号→锁存器的输入端D→锁存器的反向输出Q非端→多路开关→V2管的栅极→V2的漏极到输出端P0.X 。由于V1管是截止的，所以作为输出口时，P0是漏极开路输出，当驱动上接电流负载时，需要外接上拉电阻。

读引脚

读引脚数据时，读引脚缓冲器打开（即三态缓冲器的控制端要有效），通过内部数据总线输入，请看下图（红色箭头）。但应注意先向口线写1，以截止V2管，以免引脚电平被内部拉低。

读锁存器

通过打开读锁存器三态缓冲器读取锁存器输出端Q的状态。在输入状态下，从锁存器和从引脚上读来的信号一般是一致的，但也有例外。例如，当从内部总线输出低电平后，锁存器Q＝0，Q非＝1，场效应管T2开通，端口线呈低电平状态。此时无论端口线上外接的信号是低电乎还是高电平，从引脚读入单片机的信号都是低电平，因而不能正确地读入端口引脚上的信号。又如，当从内部总线输出高电平后，锁存器Q＝1，Q非＝0，场效应管T2截止。如外接引脚信号为低电平，从引脚上读入的信号就与从锁存器读入的信号不同。为此，8051单片机在对端口P0~P3的输入操作上，有如下约定：凡属于读-修改-写方式的指令，从锁存器读入信号，其它指令则从端口引脚线上读入信号。
