基于蓝牙的手机与单片机通信讲解，附代码

应粉丝要求，今天就把基于蓝牙的手机与单片机通信的代码送给大家，喜欢就关注我吧，让我们一块讨论技术问题！

在进行单片机开发以及参加比赛时，由于蓝牙模块控制方便，手机附带蓝牙功能（作为主机），信号稳定，低功耗等天然条件，这也决定了蓝牙模块必火。

今天我们使用的蓝牙模块为HC06一共有四个引脚分别为VCC,GND,RXD,TXD 对应连接到单片机上的VCC,GND,TXD,RXD 一定要注意RXD与TXD在连接中是交叉相连的，否则不能正常使用。

HC06正面图

51单片机引脚图

连接好之后就是写程序了（文章后面会出程序），写好之后生成HEX文件烧录到板子中，这时我们从机部分就完成了，主机也就是手机需要下载一个蓝牙串口通信助手，没有的伙伴可以去网上下载一个，百度上都能找的到，下载好之后打开蓝牙串口通信助手然后与蓝牙模块HC06连接，第一次连接的时候可能会输入密码，一般默认为1234，连接成功之后，一般有实时发送模式和键盘发送模式，具体使用方法大家可以下载下来试用一下。

蓝牙串口调试助手

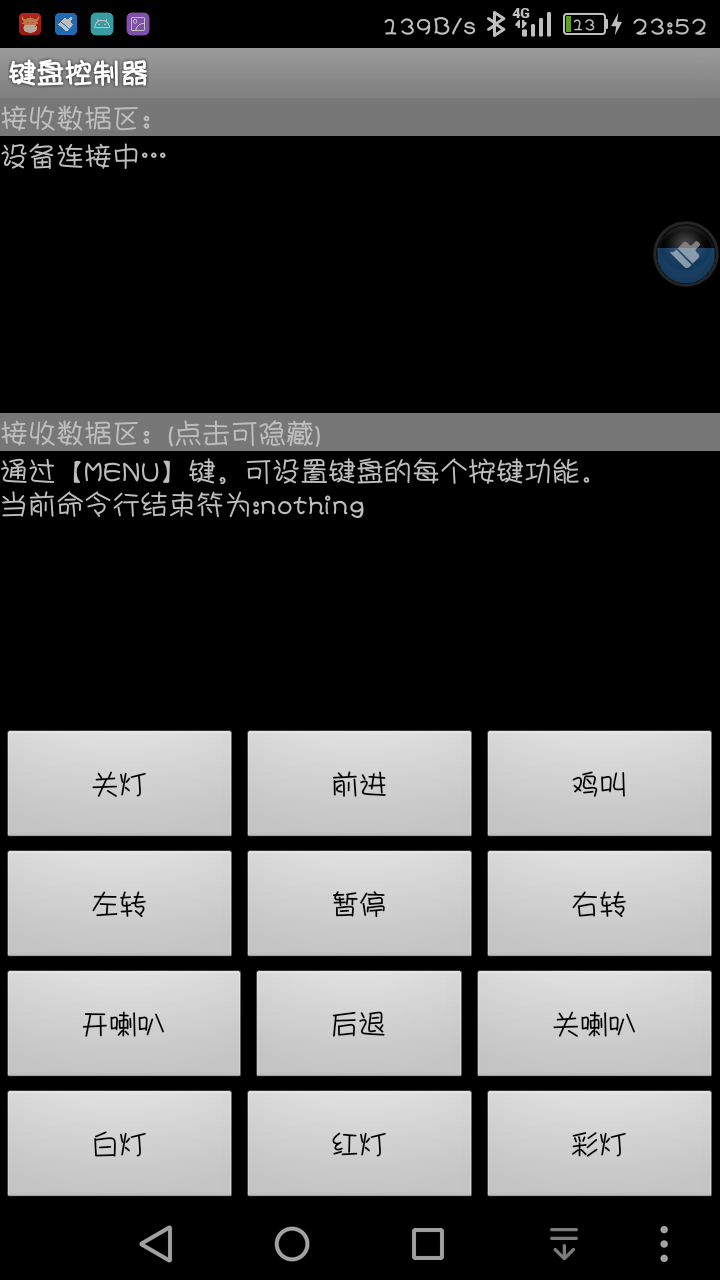

键盘模式

实时发送模式

程序

#include<reg52.h>

sbit LED=P1^1;

unsigned char rx;

int flag;

void init(void)

{

TMOD|=0x20;

SCON=0x50;

PCON&=0x7f;

TH1=TL1=0xfd;

TR1=1;

ES=1;

EA=1;

}

void serial(void)interrupt 4 using 1

{

RI=0;

rx=SBUF;

switch(rx)

{

case 'a':flag=0;

break;

case'b':flag=1;

break;

default:

break;

}

}

main()

{

init();

while(1)

{

if(flag==0)

LED=0;

if(flag==1)

LED=1;

}

}

在上述程序中a和b即为单片机所接受到的数据，如果接收到信号a那么就打开LED灯，接收到信号b就关闭LED，你也可以多加点比如c,d等等这是完全可以的，那么手机呢就需要发送a或b在实时模式直接输入发送即可，在键盘模式需要设置一下，设置的时候需要点手机菜单键，然后在出现界面设置即可，这里没有图片就不给大家展示了，主机从机都设置完以后就可以正常使用了，接下来的工作就是任由你开发了，祝你取得好的成绩。

PS:上述程序只适用于51系列单片机，晶振为11.0592MHZ。

单片机与安卓手机通过蓝牙串口模块利用JSON数据格式通信实例

JSON 指的是 JavaScript 对象表示法（JavaScript Object Notation），JSON 是轻量级的文本数据交换格式，JSON 独立于语言：JSON 使用 Javascript语法来描述数据对象，但是JSON 仍然独立于语言和平台。JSON 解析器和 JSON 库支持许多不同的编程语言。 目前非常多的动态（PHP，JSP，.NET）编程语言都支持JSON。JSON 具有自我描述性，更易理解。

JSON的结构：(1) Name/Value Pairs（无序的）：类似所熟知的Keyed list、 Hash table、Disctionary和Associative array。在Android平台中同时存在另外一个类 "Bundle"，某种程度上具有相似的行为。(2) Array（有序的）：一组有序的数据列表。

开发工具

本文简要介绍单片机与安卓手机通过蓝牙串口模块利用JSON数据格式通信，单片机采用51系列单片机用C51语言编写，通过sprintf构造JSON格式文件通过蓝牙串口模块发送到安卓手机，简要代码如下：

sprintf(msg,"{\"RR\":\"%02x\"}\0",(unsigned int )RRtemp);

Serial_print(msg);

这里涉及到Serial_print（）函数如下：

void Serial_print(char *msg)

{

while (*msg != '\0') {

S2BUF = *msg;

while ((S2CON & S2TI) == 0);

S2CON &= ~S2TI;

msg++;

}

}

可以利用安卓自带的org.json.JSONArray、JSONObject对JSON数据进行解析，org.json中的JSONObject和JSONArray解析如下：

1、JSONObject是JSON对象的键值对，例如：{“name”:”bobo”, “age”:”10”}。 2、JSONArrays是JSON的数组，例如[“aa”, “bb”. {“name”:”bobo”, “age”:10}]。

在安卓手机编写相关的代码，利用安卓蓝牙API编写代码，新建一个接受线程去接收蓝牙收到的数据，把接收到的数据用JSON数据的API进行解析，简要代码如下：

try {

JSONObject obj = new JSONObject(recStr);

info = Integer.parseInt(obj.getString("RR"), 16);

} catch (JSONException e) {

e.printStackTrace();

}

这样就可以在安卓手机APP上获取索要的数据，接下来就可以进行相关的数据处理。
