初学者的福利，51单片机轻松入门之：流水灯的两种实现方式

本文旨在介绍单片机入门的基础知识，为初接触或即将接触单片的

单片机轻松入门之二流水灯

由于P0口内部没有上拉电阻，所以P0在用作输入、输出时要外接上拉电阻，一般取10k左右。

程序如下：

#include<reg52.h> //头文件

#define uchar unsigned char

#define uint unsigned int //宏定义

uchar code table[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//数据表

uchar i,j,a;

void delay(uchar x) //延时子函数

{

for(i=x;i>0;i--)

for(j=110;j>0;j--);

}

void main() //主程序

{

while(1)

{

for(a=0;a<8;a++) //有八个灯，做八次循环

{

P0=table[a]; //P0口依次取表中的数据，将对应的灯点亮

delay(100); //延时大约100ms

}

}

}

程序的另一种实现方法：

#include<reg52.h>

#include <intrins.h> //调用库函数，这个里面有具有循环移动功能的函数

#define uchar unsigned char

void delay(uchar x)

{

uchar a,b;

for(a=x;a>0;a--)

for(b=110;b>0;b--);

}

void main()

{

uchar temp;

temp=0xfe;

P0=temp;

while(1)

{

temp= _crol_(temp,1);//temp后面的1，表示左移的位数

delay(100);

P0=temp;

delay(100);

}

}

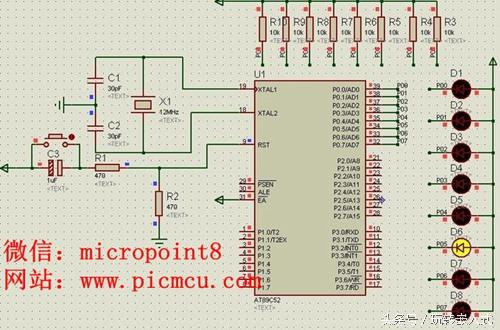

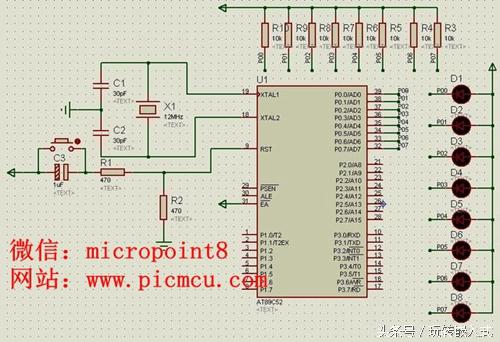

仿真结果如下图所示：

往期精彩：

初学者的福利，51单片机轻松入门之：点亮一个发光二极管(直接点击可以查看)

Proteus两个神技能，Get!帮你快速设计电路(附动态操作图，直接点击可查看)

想要获取更多电子设计资料、单片机学习资料，请在百度搜索“振兴网”，搜索结果中点击第一条链接进入网站即可。微信公众号：micropoint8 。振兴网：www.picmcu.com

本订阅号致力于单片机、ARM等嵌入式软硬件的设计经验分享，秉承“人人都是电子设计经验的分享者”的理念，成功路上不孤单，我们一起努力。

用Proteus学习51单片机之流水灯

其实学单片机实在是应该去买一块学习板的，我原本是买了一块的，结果学了段时间，又去弄别的东西了，这次来北京，想继续学习，又忘记带了……BS一下自己。

单片机不做实验肯定是不行的，刚好近段时间，一直有在用Proteus来模拟电路，而Proteus最强大的地方，是模拟单片机，不想再买一块学习板，所以，就用Proteus来暂时代替学习板吧。

我的学习环境：

Keil 8.18

Proteus 7.6

Windows 7

原来看的书，忘记了大半，所以只好再从头看起咯。

看的书是郭天详写的《51单片机C语言教程——入门、提高、开发、拓展全攻略》

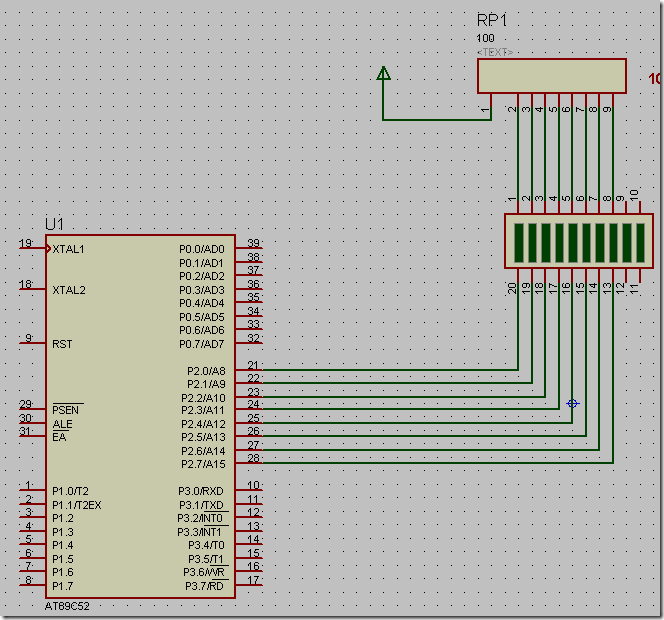

第一个实验是流水灯，原理图如下：

为了简单，没有使用单个的LED灯，而是利用了10个一组的LED灯。用Proteus模拟可以不用接晶振，芯片电源，挺方便的。

要让单片机运行程序的话，首先在单片机上单击右键，然后选择要运行的HEX文件就成了

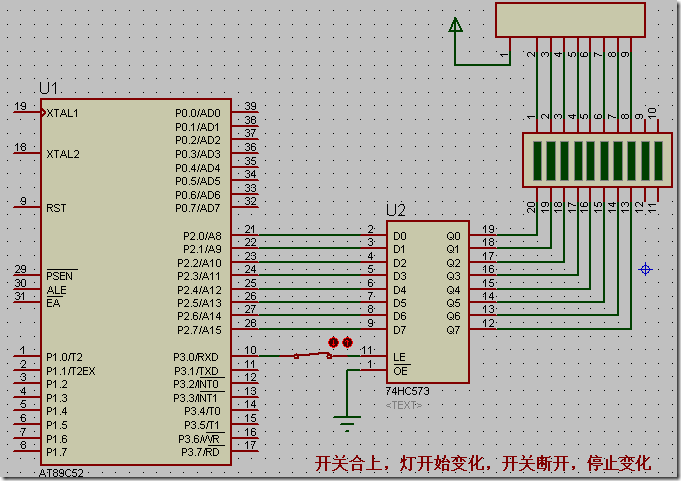

书里还介绍了74HC573锁存器，当然，在这实验中实际没什么作用，不过我也用了一下，即相当于加了个开关，开关合上类就能变化，否则不能，具体请看图，HEX文件一样。

流水灯很简单，就不多记录了。
