A23基于51单片机汇编语言按键LED累加器proteus设计

51meutop3基于51单片机汇编语言独立按键累加计数器。

大家好，今天使用51单片机设计一个独立按键累加计数器，它的要求如下：

·1、使用汇编语言进行程序设计。

·2、要求检测1位独立按键，并通过8位LED显示累加的数值。

这8位表示一个字节，每次按下数值加1，然后把8个位对应的高低位通过8个LED显示出来。这是以上的要求。

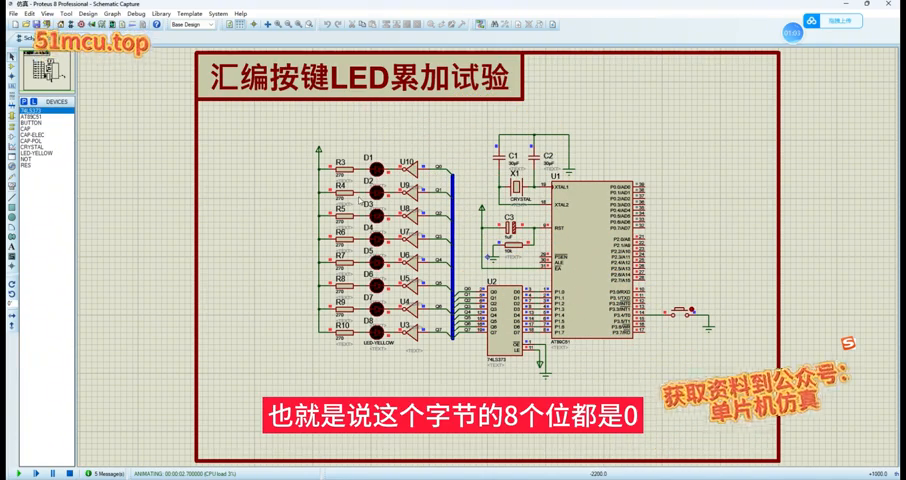

同样还是打开仿真软件，双击单片机，从这里载入程序。可以简单介绍一下原理图的构成。左侧是单片机最小系统，上面是晶振和复位电路，最右边是一个独立按键，左侧是一个373来驱动8个LED，把LED接到一个反向器，这是电路构成。

可以点开始，此时也可以看到现在数值是0，也就是这个字节的8个位都是0，显示的是0。按一下，最低位是1，代表的是1。再按一次8421码，8421此时代表的是2。再按一次，可以看到它是2和1都是点亮，说明这两个位都是1，对应的就是2+1=3。再按一次4是8421，8421码。同样按的次数越多，都是按到8421码。

每个字节的每个位进行显示，可以看到每按一次就会有一次的进位显示，但是最高是一个字节，一个字节也就是八位都是1，也就是255。

这就是今年的仿真，谢谢大家。

累加器是寄存器吗？寄存器、累加器、暂存器有什么区别？

什么是寄存器

寄存器，是集成电路中非常重要的一种存储单元，通常由触发器组成。在集成电路设计中，寄存器可分为电路内部使用的寄存器和充当内外部接口的寄存器这两类。内部寄存器不能被外部电路或软件访问，只是为内部电路的实现存储功能或满足电路的时序要求。而接口寄存器可以同时被内部电路和外部电路或软件访问，CPU中的寄存器就是其中一种，作为软硬件的接口，为广泛的通用编程用户所熟知。

寄存器的用途

1、可将寄存器内的数据执行算术及逻辑运算。

2、存于寄存器内的地址可用来指向内存的某个位置，即寻址。

3、可以用来读写数据到电脑的周边设备。

什么是累加器

在中央处理器中，累加器 (accumulator) 是一种寄存器，用来储存计算产生的中间结果。如果没有像累加器这样的寄存器，那么在每次计算 (加法，乘法，移位等等) 后就必须要把结果写回到 内存，也许马上就得读回来。然而存取主存的速度是比从算术逻辑单元到有直接路径的累加器存取更慢。

累加器的作用

1、在运算器中，累加器是专门存放算术或逻辑运算的一个操作数和运算结果的寄存器。能进行加、减、读出、移位、循环移位和求补等操作。是运算器的主要部分。

2、在中央处理器CPU中，累加器(accumulator)是一种暂存器，它用来储存计算所产生的中间结果。如果没有像累加器这样的暂存器，那么在每次计算(加法，乘法，移位等等)后就必须要把结果写回到内存，然后再读回来。然而存取主内存的速度是比从数学逻辑单元(ALU)到有直接路径的累加器存取更慢。

3、在汇编语言程序中，累加器——AX是一个非常重要的寄存器，但在程序中用它来保存临时数据时，最后将其转存到其它寄存器或内存单元中，以防止在其它指令的执行过程中使其中的数据被修改，从而得到不正确的结果，为程序的调试带来不必要的麻烦。

什么是暂存器

暂存器是用来暂存由数据总线或通用寄存的东西。它是中央处理器内的其中组成部份。 暂存器是有限存贮容量的高速存贮部件，它们可用来暂存指令、 数据和位址 。

暂存器结构组成

在中央处理器的控制部件中，包含的暂存器有指令暂存器 (IR)和程式计数器 (PC)。在中央处理器的算术及逻辑部件中，包含的暂存器有累加器 (ACC)。

在电脑架构里，处理器中的暂存器是少量且速度快的电脑记忆体 ，借由提供快速共同地存取数值来加速电脑程式的执行——典型地说就是在已知时间点所作的之计算中间的数值。

暂存器是记忆体阶层中的最顶端，也是系统操作资料的最快速途径。 暂存器通常都是以他们可以保存的位元数量来估量的。暂存器现在都以暂存器阵列的方式来实作，但是他们也可能使用单独的正反器 、高速的核心记忆体 、 薄膜记忆体以及在数种机器上的其他方式来实作出来。

这个名词通常都用来意指由一个指令之输出或输入可以直接索引到的暂存器群组更适当的是称他们为“架构暂存器”。 例如， x86指令及定义八个32位元暂存器的集合，但一个实作x86 指令集的CPU可以包含比八个更多的暂存器。

暂存器的分类

资料暂存器——用来储存整数数字(参考以下的浮点暂存器)。在某些简单/旧的CPU，特别的资料暂存器是累加器 ，作为数学计算之用。

位址暂存器——持有记忆体位址，以及用来存取记忆体 。在某些简单/旧的CPU里，特别的位址暂存器是索引暂存器 (可能出现一个或多个)。

通用目的暂存器 ( GPR s)——可以保存资料或位址两者，也就是说他们是结合资料/位址暂存器的功用。

浮点暂存器 ( FPR s)——用来储存浮点数字。

常数暂存器——用来持有唯读的数值(例如0、1、圆周率等等)。

向量暂存器——用来储存由向量处理器执行SIMD指令所得到的资料。

特殊目的暂存器——储存CPU内部的资料，像是程式计数器 (或称为指令指标)，堆叠暂存器、以及状态暂存器 (或称微处理器状态字组)。

指令暂存器 ( 英语 ： instrucTIon register )——储存现在正在被执行的指令

索引暂存器 ( 英语 ： Index_register )——是在程式执行实用来更改运算元位址之用。

累加器是寄存器吗

累加器的符号是A，顾名思义，其意思是加，但是其除了能做累加器外，(A)还能做寄存器。

对于累加器，有一些特别的指令是专门针对累加器的，比如在8086中的RL，以及mul等指令，而在51单片机中RL对应的寄存器只能是A，总之A是个很特殊的寄存器，除了能做寄存器还能作累加器。

寄存器、累加器、暂存器有什么区别

1、寄存器是CPU内部存储单元，即寄存器是CPU的组成部份。寄存器是有限存贮容量的高速存贮部件，它们可用来暂存指令、数据和位址等。

2、在CPU内部，累加器 (accumulator) 是一种寄存器，所有数学运算必须通过它进行传递和运算。

3、提到暂存器要从寄存器与存储器来讲：寄存器是CPU里的存储单元，与CPU离得近，所以CPU在运算时通常都会用寄存器当中转站。存储器是在CPU外部的存储器，例如，RAM，ROM。

暂存器顾名思义，就是暂时存放一定数量数据寄存器或存储器。例如，目标寄存器和结果寄存器都已有数据，需要第三个数据输入;编程时某一逻辑信号经常多次使用，中间结果需要暂时记忆。
