学单片机这么久，还不会计算定时器初值就out了。

在学习单片机的时候，我们发现很多功能都是通过中断来实现的。之前也举过烧水的例子来阐述中断，今天就讲解一下定时器赋初值的方法。8位的定时器最大可计数2的8次方为256，16位的定时器最大可计数2的16次方为65536。由于单片机的定时器是递加式的，所以最大值减去所要定时的值就是初值，举例如下：

最大值为100，我们只需要38，怎么办呢，由于是递加的，我们只需要在62时开始计时就可以了。

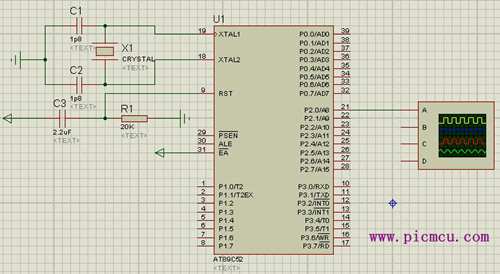

用proteus搭建的电路图如下，晶振为12M，P2.0每10ms翻转一次，即P2.0输出的频率为100HZ。

这里使用16位的定时器，那单片机定时器0的最大计数就是65536.晶振为12M，那单片机的一个机器周期就是1us，定时器 0工作在方式1时最大定时65.536ms。

定时器初值X = 65536-T；

假设定时时间T=10ms=10000us，

那定时器初值X=65536-10000=55536us，也就是定时器0从55536开始递加到65536就是10ms，所以55536就是定时器的初值，55536转化为十六进制为0Xd8f0,所以定时器的初值为：

TH0 = 0XD8;

THL = 0XF0;

用虚拟示波器抓到的波形如下：

只需要支付硬件成本的STM32单片机学习板正在集资众筹，价格129元，。这款学习板包含了GPIO应用、RS232通讯、RS485通讯、CAN总线通讯、USB通讯、IIC总线、SPI总线、JTAG在线调试、SW在线调试、ISP自动下载、RTC实时时钟、TFT真彩屏应用等丰富的外设资源，详情请加微信号了解。

本订阅号致力于单片机、ARM等嵌入式软硬件的设计经验分享，秉承“人人都是电子设计经验的分享者”的理念，成功路上不孤单，我们一起努力。

公众号：micropoint8。嵌入式学习网振兴网：www.picmcu.com

单片机C语言开发离不开它--秒懂二进制和十六进制

单片机C语言开发离不开它--秒懂二进制和十六进制

作为单片机爱好者，入门学习单片机编程一定要学会进制的基本概念，常见的有（二进制、八进制、十进制、十六进制），今天于晓超带大家入门一下单片机C语言编程的二进制和十六进制(技术文章阅读量惨淡，希望大家能够点赞收藏加转发，感谢)。

进制顾名思义，进位计数制是人们定义的进位技术方法，这句话可能比较难理解，以十进制为例，逢十进一，（1、2、3....10--1、2、3....10）由此大家应该也可以理解二进制和十六进制了，二进制就是逢二进一，十六进制逢十六进一，记住这是进位运算的方法。

二进制的应用

二进制在单片机开发过程中必不可少，可以把他理解为高低电平

如图，在单片机时序图中常常这样表示。0和1代表着信息，那么很多的0和1组成的就是一串信息，0和1的不同排列所承载的信息也不同，但是在实际应用过程中二进制承载的信息过多时不易使用和记忆，因此在单片机C语言开发中常常将一串二进制用十六进制来替代。

十六进制的应用

十六进制满十六进一，那么大于10的用什么来表示尼？在十六进制中大于10的数用ABCD等，英文大写来代替，0X01、0XAA这都是16进制，对十六进制和二进制进行相互转换是单片机C语言开发中必备的技能。

进制转换

二进制和十六进制的转换，在开发过程中可以借助计算机自带的计算器进行转换，但是自己熟练掌握相互转换会在开发过程中，节约很多时间而且有利于自身的理解，如何进行相互转换如图所示!
