单片机快速入门：12864液晶屏实现多功能数字时钟

想要快速入门单片机，就要多动手实践。也许你的手上有不止一块的单片机开发板，但是你有没有亲自动手实现自己的想法？单片机实现数字时钟是一个不错的想法。有12864液晶显示屏、有按键、有DS18B20。最关键的，你能从一个小的实验设计中获得设计经验，熟悉产品开发的流程，你会慢慢爱上这一行。

文末会有原理图和hex程序文件的下载方式，可以更好的帮助你学习，感谢杜洋工作室。

器件清单

1.元器件清单

首先来看看所需要的清单：51单片机STC12C5A60S2、12864液晶屏、温度传感器DS18B20、时钟芯片DS1302、光敏电阻、四腿按键等。

STC12C5A60S2

所用单片机为国产51单片机，型号为STC12C5A60S2，DIP40封装。

12864液晶屏

显示器件为12864液晶屏。

时钟芯片DS1302

时钟采用DS1302芯片，配电池、32.768K的晶振。

温度传感器DS18B20

环境温度的检测用DS18B20来实现。

光敏电阻

光敏电阻用于感知白天和晚上。

四腿机械按键实现时钟调整、闹钟设置等功能。

2.实现原理图

这是整体的原理图。

3.整体外观和显示

未来时钟背面

焊接完成后的未来时钟背面。

闹钟调整界面

可以实现时间的显示，闹钟的设置，关键还有重要节气的显示。

正常显示界面

私信回复关键字：未来时钟 。即可获取原理图和hex文件。感谢杜洋工作室。

51单片机12864大液晶屏俄罗斯方块游戏 ROTEUS 教程

51单片机12864大液晶屏 显示任意字符（计算器）

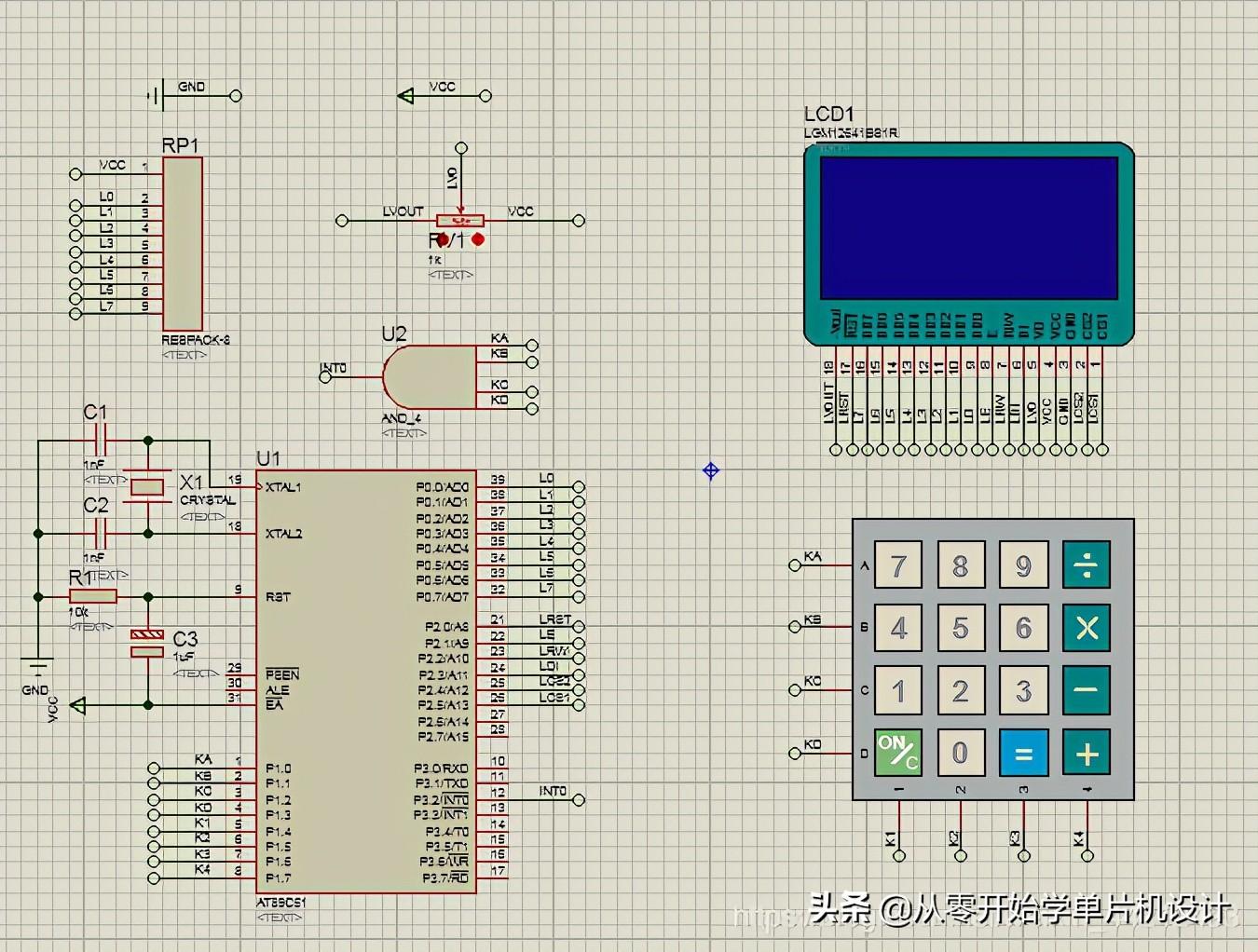

ROTEUS 和51单片机教程（仿真文件+源代码）

参考源代码：

//*************************************************************************************************

//*************************************************************************************************

//**<程序名>：俄罗斯方块游戏 **

//**<版本说明>：此版是第一版，在LCD1608第4版基础上改进而来，目前只可以绘制游戏区域的边框。 **

//**<完成时间>：2007年8月28日 **

//**<作者>：从零开始单片机 **

**

//*************************************************************************************************

//*************************************************************************************************

//*************************************************************************************************

//* *

//* ******************************头文件及宏定义************************** *

//* *

//*************************************************************************************************

#include "includes.h"

#define TIME1H 0x3C

#define TIME1L 0xB0 //定时器1溢出时间：50ms

#define SCANPORT P1

//*************************************************************************************************

//* *

//* ******************************全局变量************************************ *

//* *

//*************************************************************************************************

//unsigned char code uca_TEST[]={0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x00,0xFF,0xFF,0xFF,0xFF,0xF0,0xF0,0xF0,0xF0};

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<防抖动标志>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

bit b_KeyShock=0; //键盘防抖动标志位。

//当按键中断产生时，首先判断此位。

//0--执行键盘扫描及键码处理程序；1--不执行。

bit b_KillShock=0; //防抖标志清除位：0--不清除；1--清除。

unsigned char uc_KillCount=0; //抖动标志清除计数，使用定时器1。

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<键盘扫描开启标志>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

bit b_KeyScan=0; //0--不扫描；

//1--扫描。

//*************************************************************************************************

//* *

//* ********************************主函数****************************** *

//* *

//*************************************************************************************************

/*********************** main ************************/

void main(void)

{

vLCDInitialize();

vShowOneChin(0,0,uca_QING);

vShowOneChin(2,0,uca_SHU);

vShowOneChin(4,0,uca_RU);

vShowOneChin(6,0,uca_MAOHAO);

vShowGraph(2,60,32,4,uca_Pig);

vShowFrame();

SCANPORT=0x0F;

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<外部中断0，用于开启键盘扫描及键码处理标志>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

IT0=1; // 中断方式：下降沿。

EX0=1; // 开启外部中断。

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<定时器1，用于防抖动标志清除 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

TH1=TIME1H;

TL1=TIME1L;

TR1=1; //开启定时器1

ET1=1; //开定时器1中断

EA=1;

while(1)

{

if(b_KeyScan==1) //如果有按键按下，则进行按键扫描和键码处理。

{

b_KeyScan=0;

vKeyProcess(ucKeyScan());

}

}

}

//*************************************************************************************************

//* *

//* ******************************外部中断0，用于开启键盘扫描及键码处理****************** *

//* *

//*************************************************************************************************

void vINT0(void) interrupt 0

{

if(b_KeyShock==0)

{

b_KeyScan=1; //开启键盘扫描标志。

b_KeyShock=1; //设置防抖动标志。

}

else b_KeyShock=0; //如果有抖动则不执行键扫描，恢复防抖动标志。

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<设置防抖动清除标志位 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

if(b_KeyShock==1)

b_KillShock=1; //如果防抖动标志位开启则开启防抖动标志清除位，

//300ms后清除防抖动标志。

}

//*************************************************************************************************

//* *

//* ****************定时器1中断，用于计时功能和防抖动标志清除*************************** *

//* *

//*************************************************************************************************

void vTimer1(void) interrupt 3

{

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<防抖动标志清除>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

if(b_KillShock==1)

{

if(uc_KillCount==5) //当防抖动标志位为1时，计时300ms后清除抖动标志位。

{

b_KeyShock=0;

b_KillShock=0;

uc_KillCount=0;

}

else uc_KillCount++;

}

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<恢复定时器1溢出时间>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

TH1=TIME1H;

TL1=TIME1L;

}

最后，如果有什么意见或者建议欢迎您留言给我，让我们共同学习一起进步，

如果需要 完整代码或设计文件，请在下方留言或者私信我，看到后会第一时间回复。

谢谢大家！
