我们就直接接着上一篇讲了。

上一篇介绍了编程软件的测试，然后输出了一个.hex文件，这次我们需要使用。接下来就开始硬件的介绍。搞单片机，硬件也是一大方面，很重要而且很难啃的一块骨头，要有心理准备。

首先准备好下载器，我使用的一个USB-TTL的，注意购买时要看清，我们下载用的是TTL电平。如果不是，就不会成功，当然有些比较高级，可以多合一。要具体看说明书。下载器上写的有，我们用的是TXDRXD这两个针。

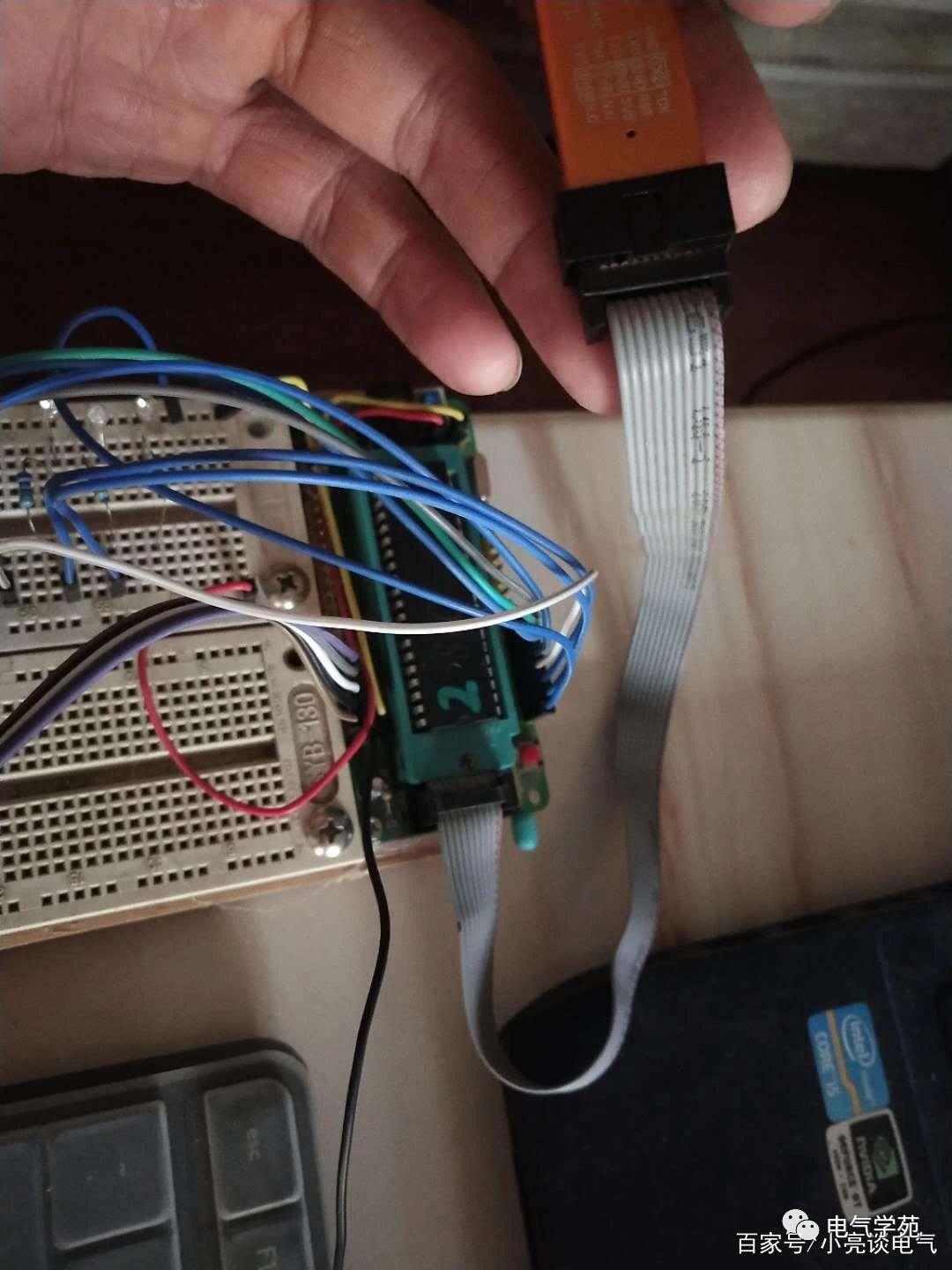

然后是下载线，就是下载器后边带的那根线，一般店家会提供四芯杜邦线，也是可以的。我是买的。当时想着方便用，其实也是鸡肋。

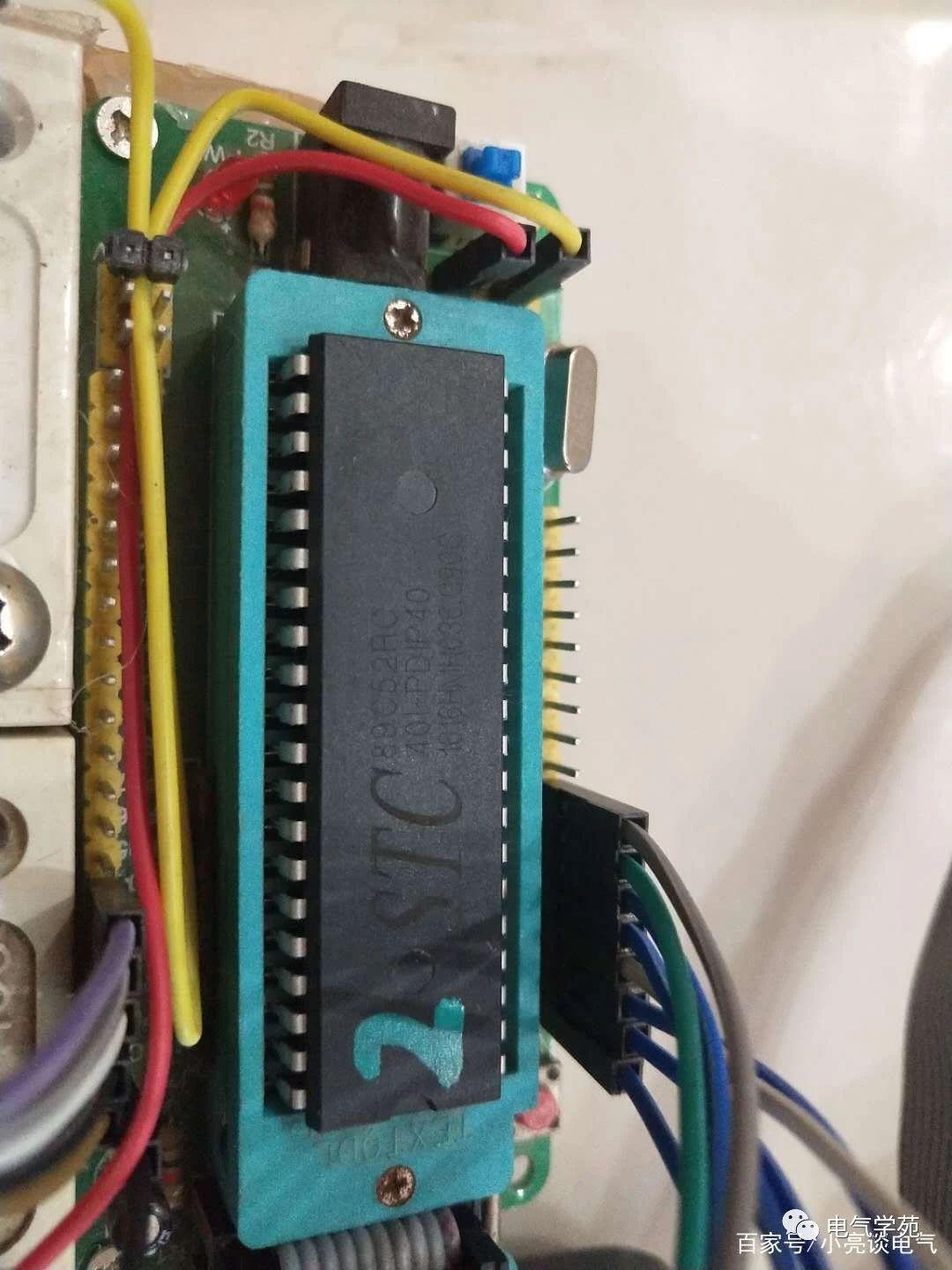

再往下就是单片机一枚，我的是STC89C52RC，关于型号的选择，只要是51系列就可以，其他的无需关注，就是内部功能多少而已。

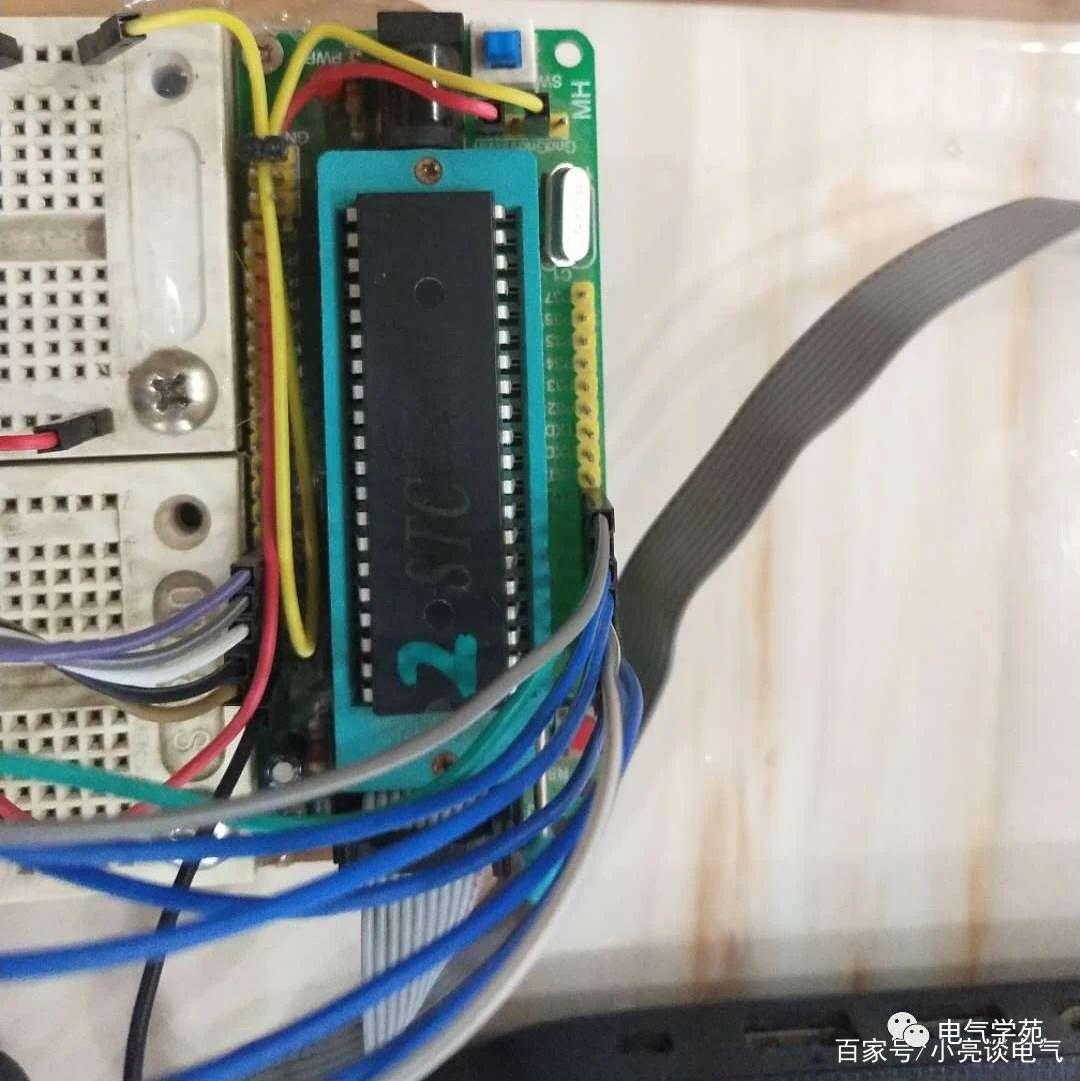

最小系统板准备一个，或者自己焊接也可以。之前说过，购买最小系统板，就在同一家店购买下载器和下载线，我是在两家店买的，然后就被坑了，便宜了四块钱，但两个不能对接，虽然插上了，但是插座布线完全不一样，md。我把背部铜线切断，自己飞了几根线。唉，说多了都是泪，希望你们能不遇到这种事。当然真遇到了，也没事，自己通过动手也是可以解决的。岂不是更有成就感

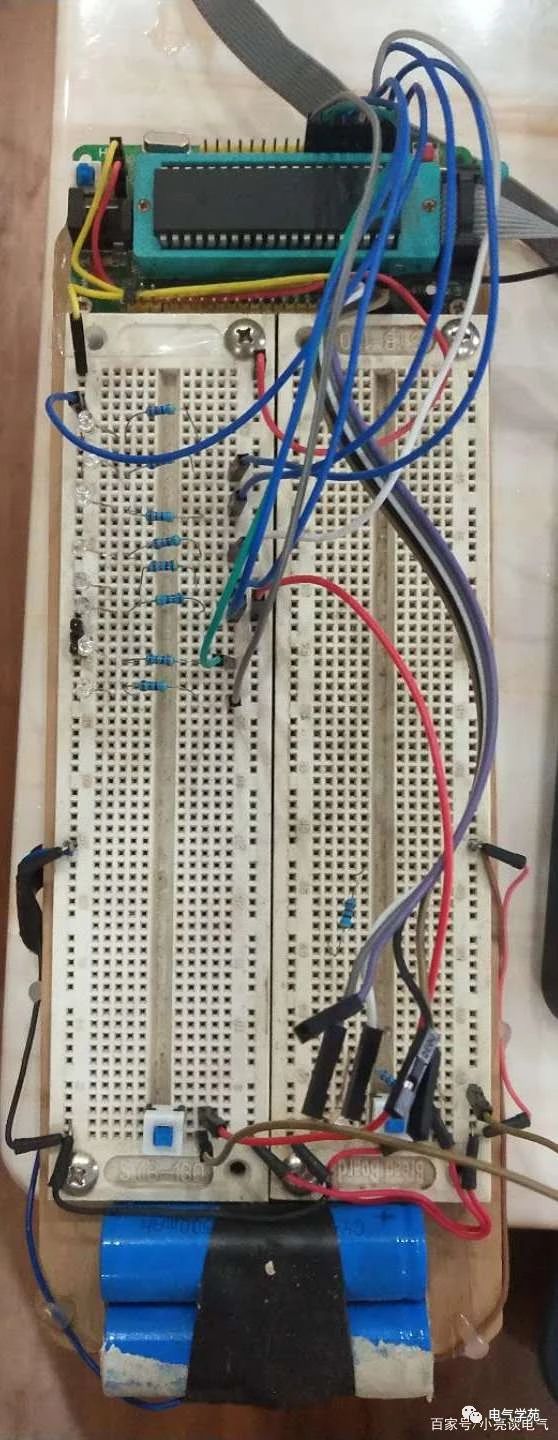

我这个简略板的扩展板，基本就是能用就行，纯手工打造。反正学习嘛，就是学会就可以了，谁还非得用高档装备。

硬件就是这些了，前期使用这些足以。我们就用它来测试第一个程序，来验证下我们的学习整套设备是否都可以使用。

打开下载软件

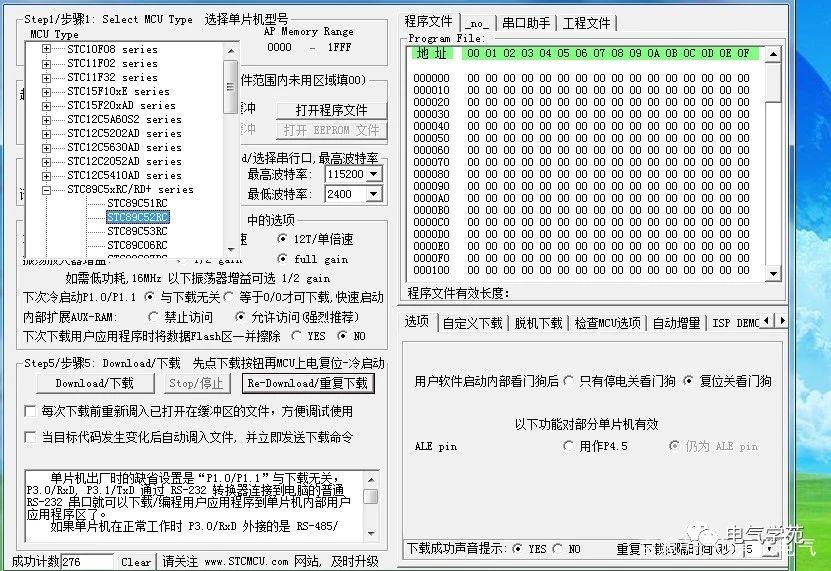

选择型号，我使用的是89c52，所以选择了这个，你们可以选择与自己一致的型号。

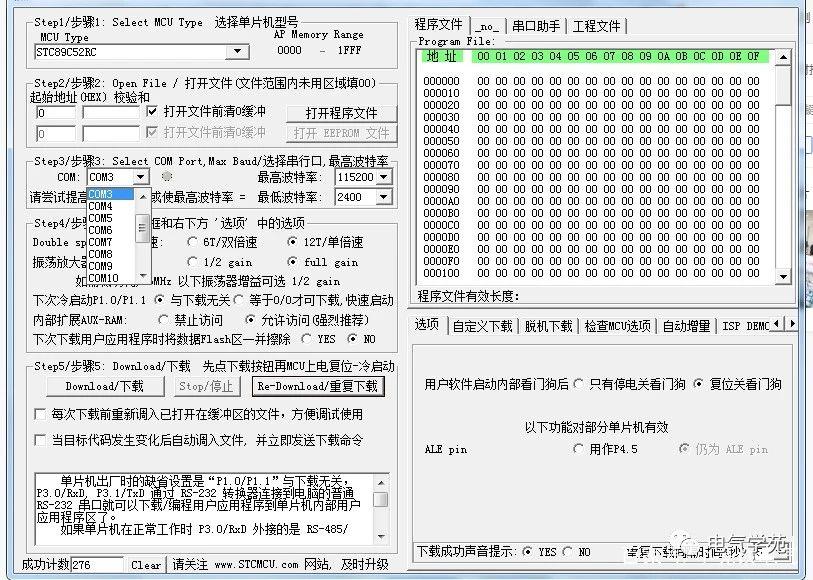

选择COM口，这个是为了让下载器与软件进行对接，务必选择正确，否则无法使用，学过其他编程的，应该都清楚这项。很重要。

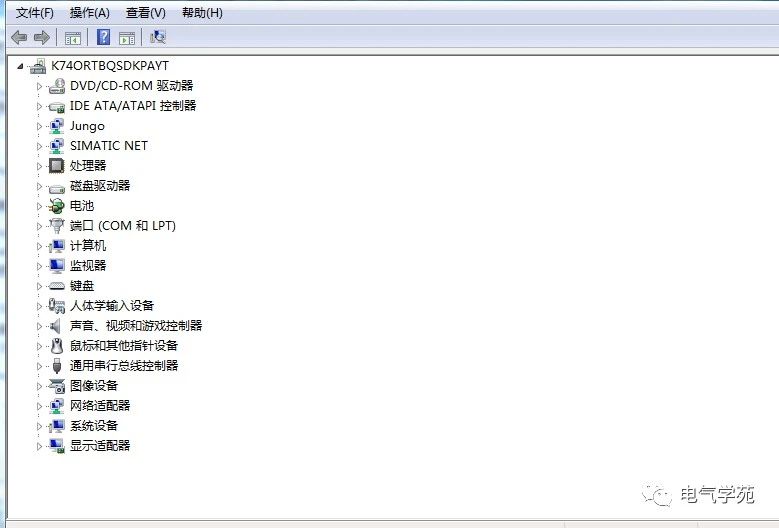

查看端口方式如下，先右键单击我的电脑，然后选择设备管理器，然后查看COM设备就可以看到了。

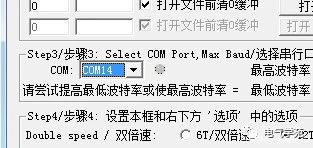

我的是COM14，所以需要把端口选择为COM14.

端口选择完成后，我们需要打开程序文件，导入程序。先单击【打开程序文件】，弹出的对话框，选择自己保存.c的文件位置，然后就会发现一个与》工程名《一样的.hex文件。

选中后就可以了，接下来就是下载程序到单片机里了。单击下方的下载，如果COM口选择没有问题，此时COM选择处会提示绿灯。等待两秒，下方提示框中会提示：请给MCU上电，此时需要给单片机上电或者关掉电源再打开即可。部分下载器可能支持直接下载，不用断电再上电，具体视情况而定，一般需要进行一次断电再恢复的操作。

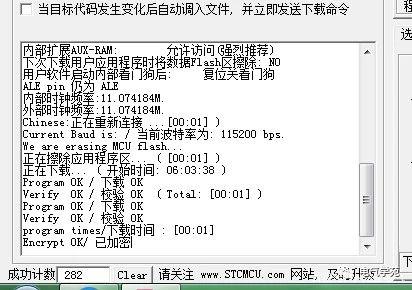

下载完成，会提示下载完成和下载时间，同时下方的软件下载成功计数会自动加一。

然后我们会看到，板子上的P1.0端口所对应的小灯熄灭了。说明最小系统板没有问题，程序也正常运行了，扩展线路也工作了。

到了这一步，第一次全流程测试完成，包含了软件测试，编程测试，编译测试，下载器测试，最小系统测试，扩展电路测试。所有正常后，我们进行以后的操作和学习就会很轻松，不用担心是否出现问题。当然如果后期发现任何问题，都可以回来用这个流程再走一遍，看下问题出在哪里，方便快捷。

有些同学没有硬件，或者手头只有电脑，那我们可以退而求其次，使用仿真软件来进行硬件操作。下篇我们介绍下软件仿真如何使用。文章会介绍得比较慢，学习是个缓慢的过程，急于求成都不好。对于急着做毕业设计的同学，你们估计看到答辩或许才能动手设计。这里只是给初入门厅的小白们准备的。如果有需要还是要看老师给的资料和课堂视频。当然，通过文章补下基础也是极好的。

如果有什么问题或建议可以私信或留言给我。
