基于51单片机的交通灯仿真

今天分享一个51单片机的交通灯仿真。

51单片机交通灯通常也是大部分学校课程设计的主要题目之一。而且制作资料晚上多得是。今天分享的这个Proteus仿真绘制的还是比较精美的，资源来源于网络。话不多说先上静态图。

交通灯Proteus仿真图

仿真图完整的绘制了一个十字路口的状态图，包括路口的红绿灯、行人、斑马线及道路标识，十分生动形象。

系统在东西方向及南北方向各设置了两组红绿灯和倒计时装置。倒计时装置采用的是2位7段式数码管显示器，采用动态扫描的方式进行驱动。

该仿真在设定直行灯的同时还设置了左转指示灯，同时在人行横道上设置了通行指示灯。

仿真中数码管的位选信号通过非门与单片机的IO相连接，这样可以增加单片

机IO的驱动能力，在实际的应用时也可以采用三极管作开关进行控制。

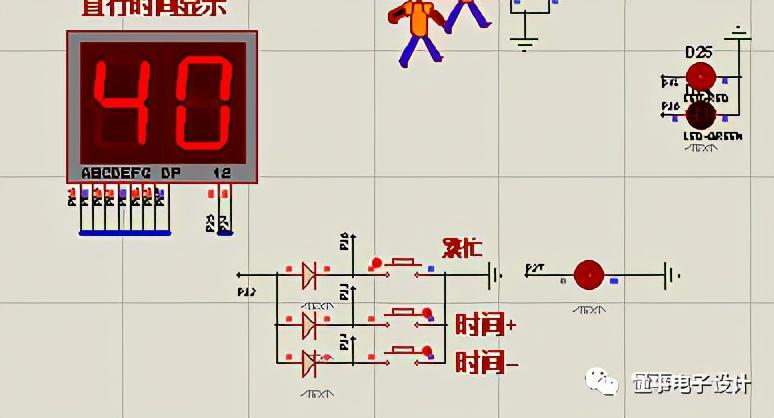

功能按键

在仿真图的左下设置有是三个独立按键，分别是“繁忙”、“时间+”、“时间-”，通过字面意思，这几个按键是用于设定路口的时间参数的。具体的功能接下来进行动态测试时就会知道了。

通行时间指示

仿真界面点击运行按钮。可以看到东西方向红灯状态60秒，南北方向绿灯状态40秒。时间采用的是倒计时的方式，数码管采用的动态扫描的方式，程序运行的很流畅，没有卡顿出现。绿灯信号周期的后三秒，黄灯会闪烁，每个周期会有20秒的左转通行时间，左转指示灯会亮起。

按下繁忙键后信号周期会从原定的60秒变为45秒，左转时间不变依旧是20秒，改变的是直行通行的时间。

通过“时间+”和“时间-”按键可以修改信号周期的时间长度，步进值为5，下限为40秒，上限值为99（这个功能可能存在一个小小的缺陷，当累加达到上限以后再进行减操作的时候是从99开始递减，这样信号周期就是94、89......与增加时不一致，追求完美的小伙伴可以自行修改一下）。

老规矩贴张程序图，程序里面中文注释比较齐全，感兴趣的朋友可以私信获取资源。

基于51单片机的交通灯控制系统设计

第一章 硬件设计与原理

以AT89C51单片机为核心，起着控制作用。系统包括数码管显示电路、复位电路、时钟电路、发光二级管电路和按键电路。设计思路分为六个模块：复位电路、晶振电路模块、AT89C51、数码管显示电路、发光二级管电路和按键电路这六个模块。

1.2 硬件设计分析

1.2.1 电源的设计

系统电源使用直流5伏。

由电脑USB接口提供电源。

USB是通用串行总线(Universal Serial Bus)接口的简称。它是目前使用比较广泛的电脑接口之一，主要版本有1.0、1.1和最新的2.0三种版本。根据USB总线的工业标准，它可以提供额定功率为5V/500mA的电源供USB设备使用。

1.2.2 单片机最小系统

51单片机是对目前所有兼容intel 8031指令系统的单片机的统称。该系列单片机的始祖是intel的8031单片机，后来随着技术的发展，成为目前广泛应用的８为单片机之一。单片机是在一块芯片内集成了CPU、RAM、ROM、定时器／计数器和多功能I/O口等计算机所需要的基本功能部件的大规模集成电路，又称为MCU。51系列单片机内包含以下几个部件：

一个８位CPU；一个片内振荡器及时钟电路；

4KB的ROM程序存储器；

一个128B的RAM数据存储器；

寻址64KB外部数据存储器和64KB外部程序存储空间的控制电路；

32条可编程的I/O口线；

两个16位定时／计数器；

一个可编程全双工串行口；

５个中断源、两个优先级嵌套中断结构。

如图1-2-1所示为AT89C51单片机基本构造，其基本性能介绍如下：

AT89C51本身内含40个引脚，32个外部双向输入/输出（I/O）端口，同时内含2个外中端口，3个16位可编程定时计数器,2个全双工串行通信口，STC89C51RC可以按照常规方法进行编程，但不可以在线编程。其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的Flash存储器可有效地降低开发成本。

AT89C51的主要特性如下表所示：

AT89C51为40脚双列直插封装的8位通用微处理器，采用工业标准的C51内核，在内部功能及管脚排布上与通用的8xc52相同，其主要用于会聚调整时的功能控制。功能包括对会聚主IC内部寄存器、数据RAM及外部接口等功能部件的初始化，会聚调整控制，会聚测试图控制，红外遥控信号IR的接收解码及与主板CPU通信等。主要管脚有：XTAL1（19脚）和XTAL2（18脚）为振荡器输入输出端口，外接12MHz 晶振。RST/Vpd（9脚）为复位输入端口，外接电阻电容组成的复位电路。VCC（40脚）和VSS（20脚）为供电端口，分别接+5V电源的正负端。P0~P3 为可编程通用I/O脚，其功能用途由软件定义，在本设计中，P0端口（32~39脚）被定义为N1功能控制端口，分别与N1的相应功能管脚相连接，13脚定义为IR输入端，10脚和11脚定义为I2C总线控制端口，分别连接N1的SDAS（18脚）和SCLS（19脚）端口，12脚、27脚及28脚定义为握手信号功能端口，连接主板CPU的相应功能端，用于当前制式的检测及会聚调整状态进入的控制功能。

P0口：P0口是一组8位漏极开路型双向I/O 口，也即地址/数据总线复用口。作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口P0写“1”时，可作为高阻抗输入端用。在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。在Flash 编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。

P1口：P1是一个带内部上拉电阻的8位双向I/O口，P1的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流(IIL)。与AT89C51不同之处是，P1.0和P1.1还可分别作为定时/计数器2 的外部计数输入（P1.0/T2）和输入（P1.1/T2EX）。Flash编程和程序校验期间，P1接收低8位地址。

P2口：P2是一个带有内部上拉电阻的8 位双向I/O口，P2的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。对端口P2写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口，作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流(IIL)。在访问外部程序存储器或16位地址的外部数据存储器（例如执行MOVX @DPTR指令）时，P2口送出高8位地址数据。在访问8位地址的外部数据存储器（如执行MOVX @RI指令）时，P2口输出P2锁存器的内容。Flash编程或校验时，P2亦接收高位地址和一些控制信号。

P3口：P3口是一组带有内部上拉电阻的8位双向I/O口。P3口输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。对P3口写入“1”时，它们被内部上拉电阻拉高并可作为输入端口。此时，被外部拉低的P3口将用上拉电阻输出电流（IIL）。P3口除了作为一般的I/O口线外，更重要的用途是它的第二功能P3口还接收一些用于Flash 闪速存储器编程和程序校验的控制信号。

RST:复位输入。当振荡器工作时，RST引脚出现两个机器周期以上高电平将使单片机复位。

ALE/PROG:当访问外部程序存储器或数据存储器时，ALE（地址锁存允许）输出脉冲用于锁存地址的低8位字节。一般情况下，ALE仍以时钟振荡频率的1/6输出固定的脉冲信号，因此它可对外输出时钟或用于定时目的。要注意的是：每当访问外部数据存储器时将跳过一个AL脉冲。对Flash存储器编程期间，该引脚还用于输入编程脉冲（PROG）。如有必要，可通过对特殊功能寄存器（SFR）区中的8EH单元的D0位置位，可禁止ALE操作。该位置位后，只有一条 MOVX 和MOVC指令才能将ALE激活。此外，该引脚会被微弱拉高，单片机执行外部程序时，应设置ALE禁止位无效。

PSEN：程序储存允许（PSEN）输出是外部程序存储器的读选通信号，当AT89C51由外部程序存储器取指令（或数据）时，每个机器周期两次PSEN有效，即输出两个脉冲。在此期间，当访问外部数据存储器，将跳过两次PSEN信号。

EA/VPP:外部访问允许。欲使CPU仅访问外部程序存储器（地址为0000H—FFFFH），EA端必须保持低电平（接地）。需注意的是：如果加密位LB1被编程，复位时内部会锁存EA端状态。如EA端为高电平（接Vcc端），CPU则执行内部程序存储器中的指令。Flash存储器编程时，该引脚加上+12V的编程允许电源Vpp，当然这必须是该器件是使用12V编程电压Vpp。

XTAL1：振荡器反相放大器的及内部时钟发生器的输入端。

XTAL2：振荡器反相放大器的输出端。

单片机最小原理图如图1-2-2所示。

单片机最小系统说明：

时钟信号的产生：在MCS-51芯片内部有一个高增益反相放大器，其输入端为芯片引脚XTAL1，其输出端为引脚XTAL2。而在芯片的外部，XTAL1和XTAL2之间跨接晶体振荡器和微调电容，从而构成一个稳定的自激振荡器，这就是单片机的时钟振荡电路。

时钟电路产生的振荡脉冲经过触发器进行二分频之后，才成为单片机的时钟脉冲信号。

一般地，电容C2和C3取30pF左右，晶体的振荡频率范围是1.2-12MHz。如果晶体振荡频率高，则系统的时钟频率也高，单片机的运行速度也就快。

单片机复位使CPU和系统中的其他功能部件都处在一个确定的初始状态下，并从这个状态开始工作。单片机复位条件：必须使9脚加上持续两个机器周期（即24个振荡周期）的高电平。

1.2.3 显示系统

数码管是一种半导体发光器件，其基本单元是发光二极管。

数码管按段数分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示）；按能显示多少个“8”可分为1位、2位、4位等等数码管；按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮。当某一字段的阴极为高电平时，相应字段就不亮。。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮。当某一字段的阳极为低电平时，相应字段就不亮。

数码管要正常显示，就要用驱动电路来驱动数码管的各个段码，从而显示出我们要的数字，因此根据数码管的驱动方式的不同，可以分为静态式和动态式两类。

1） 静态显示驱动：静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个单片机的I/O端口进行驱动，或者使用如BCD码二-十进制译码器译码进行驱动。静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O端口多，如驱动5个数码管静态显示则需要5×8＝40根I/O端口来驱动（要知道一个89C51单片机可用的I/O端口才32个呢），实际应用时必须增加译码驱动器进行驱动，增加了硬件电路的复杂性。

2） 动态显示驱动：数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一，动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp"的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，取决于单片机对位选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。通过分时轮流控制各个数码管的的COM端，就使各个数码管轮流受控显示，这就是动态驱动。

本设计中数码管采用的是动态驱动方式。

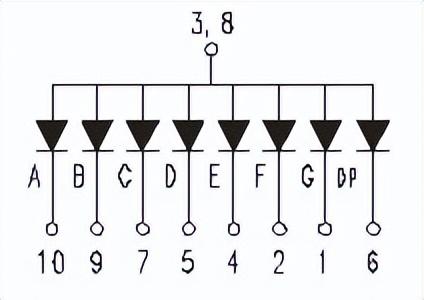

数码管外形如图1-2-3，数码管电路结构如图1-2-4。

1.2.4 发光二级管电路

1.2.5 按键电路

第二章 软件设计与分析

2.1 软件设计的组成

该系统由延时子函数、数码管显示子函数、定时器0中断子函数、主函数和数据定义这几部分组成。

//----------------------------------------------------------------------//

上传过程感觉繁琐，里面可能有不全面的地方，请见谅。下面的是实现的目的。以及电路原理图

**本次设计的主要目的是设计一个城市十字路口的交通灯控制系统，设计中将交通灯控制系统分为东西方向（主干道）和南北方向（次干道）两个方向，且在东西南北四个路口的每个路口设置红、绿、黄三个交通信号灯（用发光二极管模拟）和一个二位的LED数码显示管。设计的要求是规定在每一段时间内东西和南北两个方向中只有一个方向能够通行，另一个方向处于禁行状态，然后在经过一段时间后，禁行的方向和通行的方向互相转换状态，原来通行的状态变禁行状态，原来禁行的状态变为通行状态，如此循环下去。详细过程如下图2-1：

状态① 状态②

图 1图2-1 交通灯状态图

状态①：东西方向的交通灯黄灯闪烁3秒后，红灯熄灭，绿灯点亮（东西方向允许车辆和行人通行），同时南北方向绿灯熄灭，红灯点亮（南北方向禁止车辆和行人通行），LED数码管倒计时显示40秒，在倒计时3秒时进入状态②。

状态②：南北方向黄灯闪烁3秒后，红灯熄灭绿灯点亮（南北允许车辆和行人通行）；同时东西方向绿灯熄灭，红灯点亮

（东西方向禁止车辆和行人通行），LED数码管倒计时显示40秒，在倒计时3秒时进入状态①。

接下来在没有人为干涉下将会一直按照上述进行循环。设计中还外设6个按键实现对交通灯控制系统的调控作用。

电路原理图

//——————————————————————————-——————————//

相应的代码已经上传

下载地址

https://download.csdn.net/download/weixin_43442020/12231456

下载链接里可以下载，解压后里面有压缩文件，压缩文件里面的资料更详细
