电工基础3-电气技术中的文字符号

文字符号使用与电气技术领域中技术文件的编制，也可表示在电气设备、装置和元件上或其近旁，以标明电气设备、装置和元器件的名称、功能、状态和特征。但不适用于电气产品的型号编制与命名。

一、基本文字符号

基本文字符号分为单字母符号和双字母符号两种。

单字母符号是按拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。如“C”表示电容器类，“T”表示变压器类。单字母符号应优先采用。

双字母符号由一个表示种类的单字母符号和另一个字母组成，其组合形式应以单字母符号在前、另一个字母在后的次序列出。如“GB”表示蓄电池，“G”为电源的单字母符号。只有当用单字母符号不能满足要求，需要将大类进一步划分时，才使用双字母符号，以便较详细和更具体的表示电气设备、装置和元器件。如“F”表示保护类器件，而“FU”表示熔断器，“FR”表示具有延时动作的限流保护器件等。

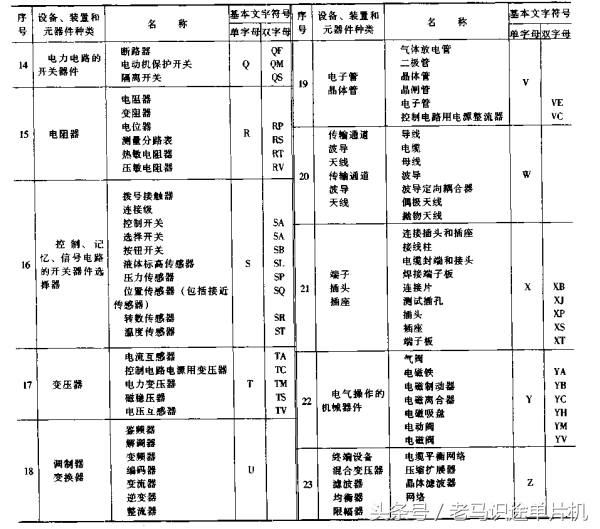

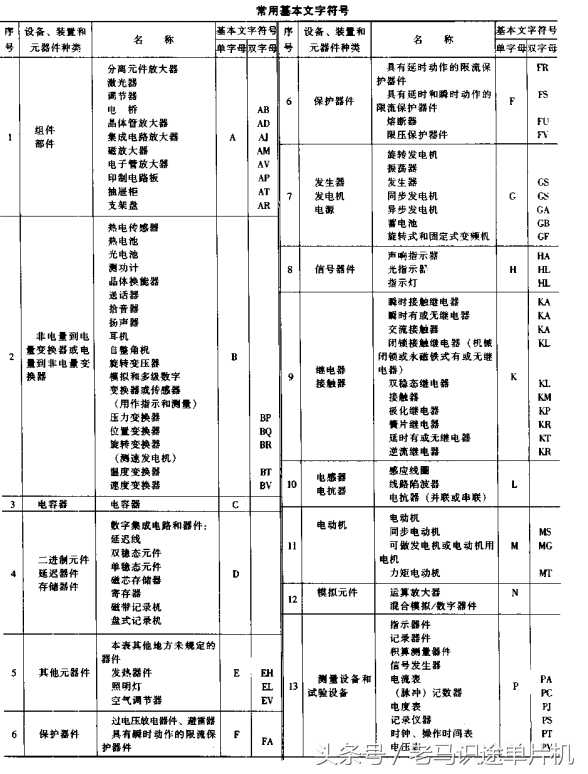

常用基本文字符号

二、辅助文字符号

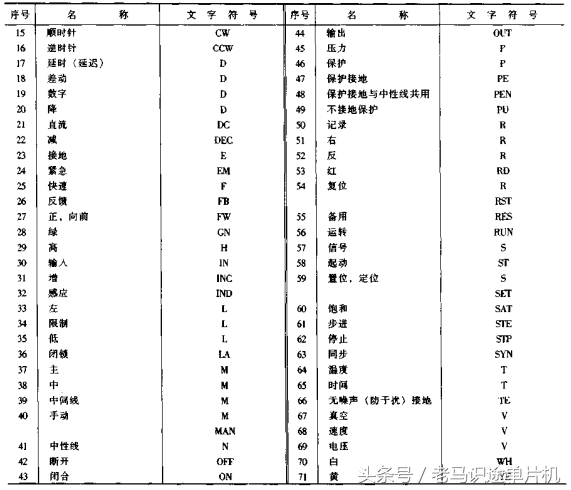

辅助文字符号用以表示电气设备、装置和元器件以及线路的功能、状态和特征。如“SYN”表示同步，“L”表示限制，“RD”表示红色等。辅助文字符号也可以放在表示种类的单字母符号后边组成双字母符号，如“SP”表示压力传感器，“YB”表示电磁制动器。为简化文字符号，若辅助文字符号由两个以上字母组成时，允许只采用其第一位字母进行组合，如“MS”表示同步电动机等。辅助文字符号还可以单独使用，如“ON”表示接通，“M”表示中间线，“PE”表示保护接地等。

三、新旧文字符号对照

所谓旧文字符号，是指我国1964年颁布的国家标准规定使用的文字符号，是以汉语拼音字母的组合为基础的。

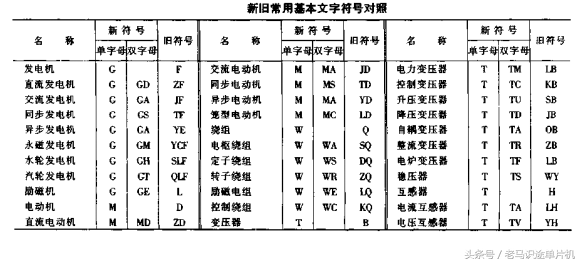

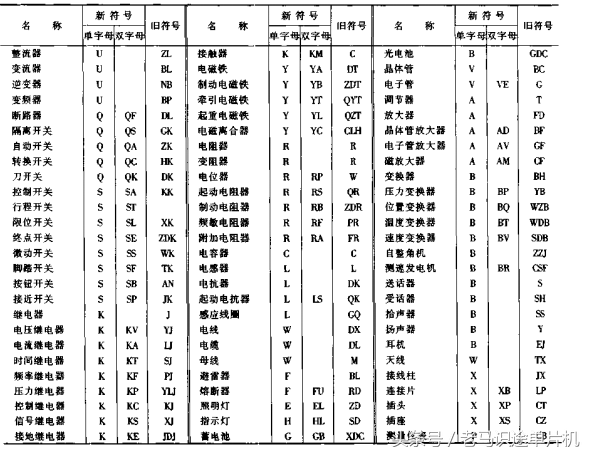

新旧常用基本文字符号对照

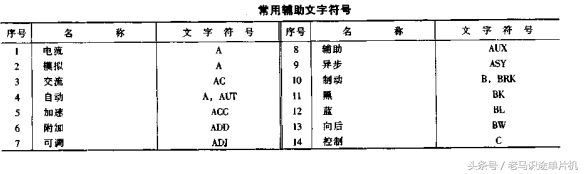

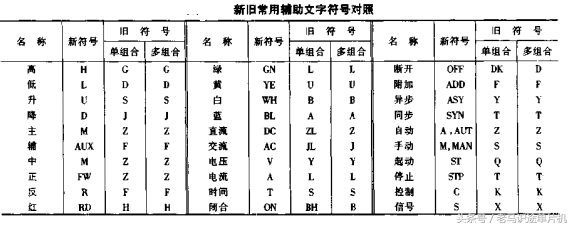

新旧常用辅助文字符号对照

四、电气图中导线的补充标记符号及色码

1、导线的补充标记符号

在电气接线图上，可以采用某些特定的符号表示出连接导线的相位、极性或用途（如保护、接地等），这些符号称为补充标记符号。补充标记符号一般标在图线的上方，为避免混淆，最好用斜杠将其与主线标记分开。补充标记符号也可在实际导线上标注。

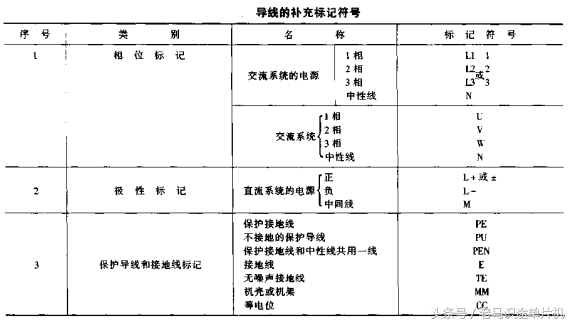

导线的补充标记符号

2、表示颜色的标准字母代码（色码）

在电气接线图中，也可以用色码（颜色代码）做导线的标记。

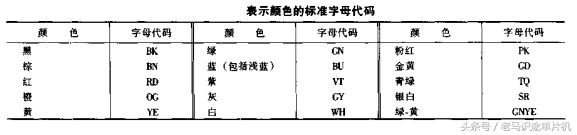

色码的标准字母组合
