Altium Designer中覆铜时如何处理热焊盘和过孔直连
什么是热焊盘
热焊盘指在大面积的接地（电）中，常用元器件的腿与其连接，对连接腿的处理需要进行综合的考虑，就电气性能而言，元件腿的焊盘与铜面满接为好，但对元件的焊接装配就存在一些不良隐患如：
①焊接需要大功率加热器。
②容易造成虚焊点。
兼顾电气性能与工艺需要，做成十字花焊盘，称之为热隔离（heatshield）俗称热焊盘（Thermal）。
废话不多说，直接霸道的上张图就明了
热焊盘
图中引脚3就是那种大面积接电的引脚，如果覆铜时直接与引脚3焊盘直连，那么焊接的时候需要更大功率的焊接设备才能方便的焊接对应元件，这主要是因为大面积的覆铜直连焊盘，会将焊接设备的热量快速的分散传递开，这样也会导致焊接过程中，焊接无法在正常的时间到达一个好的焊接温度，以至于容易虚焊。对这种焊盘最好的处理就是做成图中的十字形连接。
Altium Designer 中如何处理热焊盘

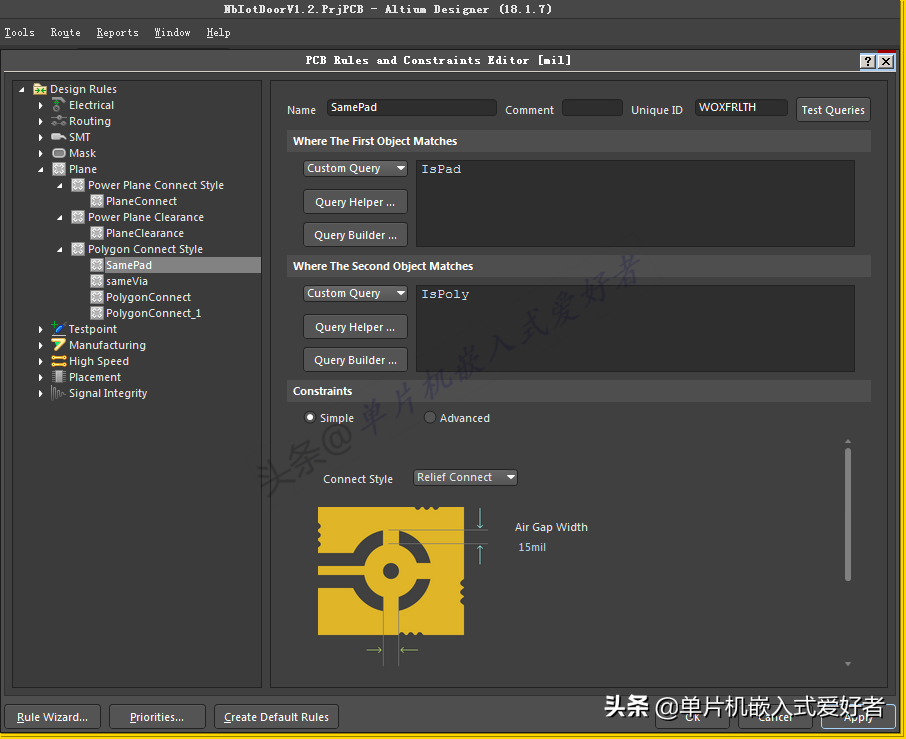

快捷键D+R，进入规则设计界面，在覆铜连接样式栏目下新建一个规则，规则的第一个匹配对象里填 IsPad ，规则的第二个匹配对象里填 IsPoly ，然后连接样式下拉选择 Relief Connect 。如下图，规则创建好后重新覆铜即可（快捷键T+G+A）。
热焊盘规程处理
#pgc-card .pgc-card-href { text-decoration: none; outline: none; display: block; width: 100%; height: 100%; } #pgc-card .pgc-card-href:hover { text-decoration: none; } /*pc 样式*/ .pgc-card { box-sizing: border-box; height: 164px; border: 1px solid #e8e8e8; position: relative; padding: 20px 94px 12px 180px; overflow: hidden; } .pgc-card::after { content: " "; display: block; border-left: 1px solid #e8e8e8; height: 120px; position: absolute; right: 76px; top: 20px; } .pgc-cover { position: absolute; width: 162px; height: 162px; top: 0; left: 0; background-size: cover; } .pgc-content { overflow: hidden; position: relative; top: 50%; -webkit-transform: translateY(-50%); transform: translateY(-50%); } .pgc-content-title { font-size: 18px; color: #222; line-height: 1; font-weight: bold; overflow: hidden; text-overflow: ellipsis; white-space: nowrap; } .pgc-content-desc { font-size: 14px; color: #444; overflow: hidden; text-overflow: ellipsis; padding-top: 9px; overflow: hidden; line-height: 1.2em; display: -webkit-inline-box; -webkit-line-clamp: 2; -webkit-box-orient: vertical; } .pgc-content-price { font-size: 22px; color: #f85959; padding-top: 18px; line-height: 1em; } .pgc-card-buy { width: 75px; position: absolute; right: 0; top: 50px; color: #406599; font-size: 14px; text-align: center; } .pgc-buy-text { padding-top: 10px; } .pgc-icon-buy { height: 23px; width: 20px; display: inline-block; background: url(https://lf6-cdn-tos.bytescm.com/obj/cdn-static-resource/pgc/v2/pgc_tpl/static/image/commodity_buy_f2b4d1a.png); } Altium PCB鼠标垫Allegro PADS工程师适用高清防滑快捷键鼠标垫 ￥36 购买Altium Designer 覆铜如何过孔直连
在设计电路板时，我们经常遇到在对GND信号覆铜，为了更好的电气特性，会加过孔来连接电路板两面的GND信号，我们希望这个过孔是直连覆铜的，并不需要上文的那种十字连接，那么在覆铜时如何操作呢？

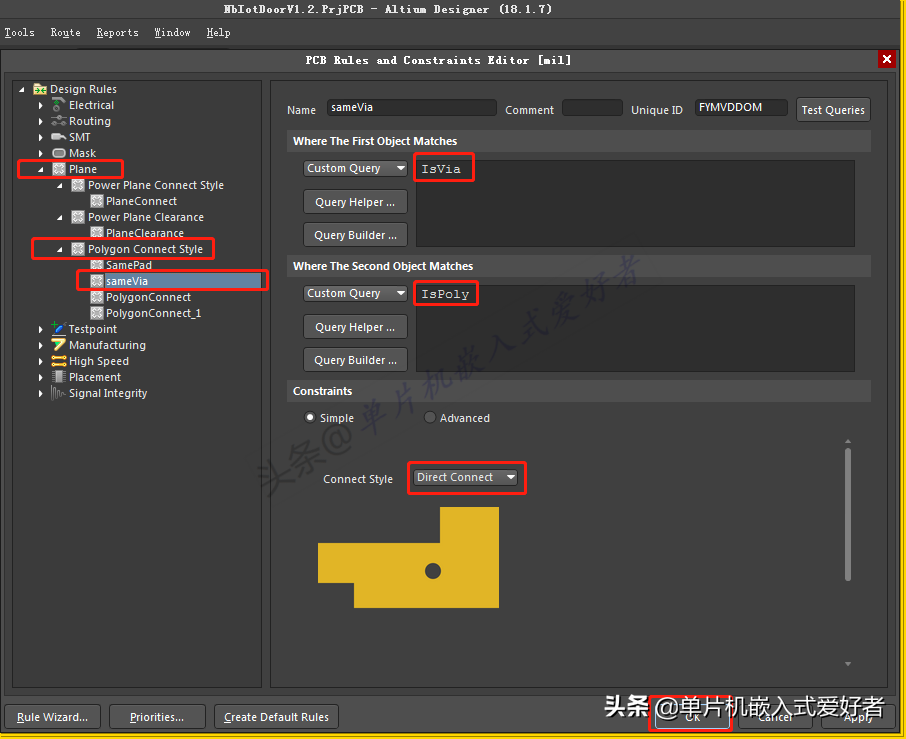

快捷键D+R，进入规则设计界面，在覆铜连接样式栏目下新建一个规则，规则的第一个匹配对象里填 IsVia ,规则的第二个匹配对象里填 IsPoly ，然后连接样式下拉选择 Direct Connect 。如下图，规则创建好后重新覆铜即可。
总结
覆铜过孔直连处理

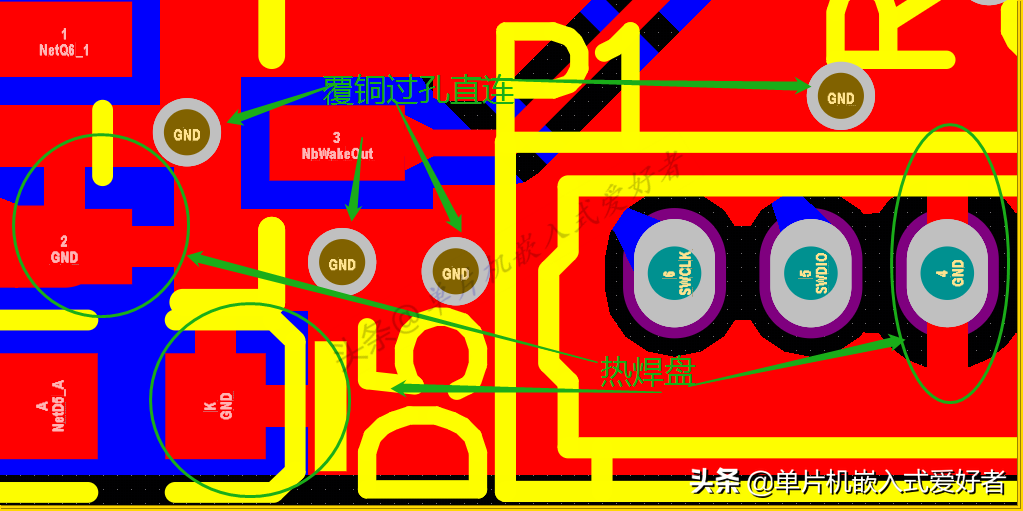

在设计电路板时，文中介绍的这两个规则，建议都要有，这两个规则定义好后，覆铜的效果就会呈现如下图所示的结果。
热焊盘处理和过孔直连效果
最后，这是花费了两天实操加一上午的时间整理的文章，希望能获取到大家的点赞，转发，关注，和评论交流。想优先获取更多优质持续的干货好文请搜索单片机嵌入式爱好者 或者关注。感谢支持的朋友！
电气工程专业必学软件简要介绍
首先是一款计算机编程的软件“VC6.0”这款软件是在大学期间C语言课程时学的,学好这款软件对你之后的学习是非常有用的,这款软件比较的小,不像 MATLAB那样有好几个G。这个软件非常的实用,电气工程的有一些计算非常的复杂,用这个软件编写一些通用的公式,然后代数计算,可以大大简化计算量。同时大学计算机等级考试二级C语言的科目可以用这个软件提前练习,可以很好的提高编程能力。计算机二级证书对电气工程专业的学生来说还是比较重要的,有些省份的国家电网考试和一些电力公司的网申需要考生通过计算机二级。提到编程给大家强烈推荐一下现在最火的一门编程语言 Python,现在计算机等级考试已经有二级 Python这门考试,如果大家不学C语言的话,可以优先学习这一门编程语言。
Auto CAD这门绘图软件（如图1）对各位朋友来说应该不是很陌生吧,这个绘图软件功能非常的强大,在二维绘图软件里面非常的有名,当然它也可以绘制三维图形,在三维绘图方面可能不如其他一些软件优秀。电气图纸全部是二维图纸,所以 AutoCAD这个软件非常适合电气的学生来学习,这个软件有中文版本,网上的教学视频非常多,学习起来几乎没有什么困难。天正电气CAD是在 AutoCAD的基础上做了一些绘制电气图纸的增强功能和便捷方式,大家可以在安装 Auto CAD之后再安装天正电气。现在一些单位的专业人士在电气绘图使用eplan这个软件,如果大家感兴趣的话也可以下载这个软件学习。

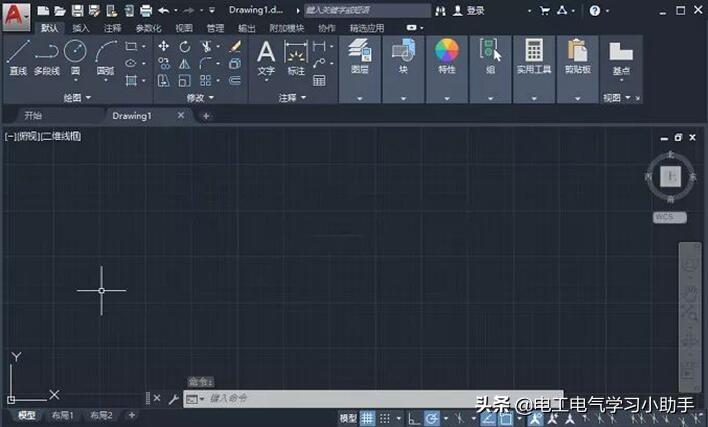

Auto CAD界面图
图1 Auto CAD界面图
MATLAB是一款非常强大的数学软件,叫做矩阵实验室（如图2）,在复杂计算方面有很大的优势,电力系统潮流的计算就可以在 MATLAB中进行编程,有专门的电气计算的程序包,非常的实用。同时MATLAB还有仿真模块 simulink部分,仿真部分的功能涉及到很多的专业,
其中就涵盖了电力系统的仿真。在 simulink的元器件库中电力系统的元件非常的多包括了各种发电机、线路、负载等,还包括了新能源发电的额一些形式包括风力发电机,太阳能光伏发电的期间等。参数设置比较复杂,能完成的计算种类也很多,潮流计算,短路计算,故障分析,傅里叶变化等都可以在 simulink中完成。这个软件的缺点就是参数设置比较复杂,而且参数设置部分全部为英文的,但是在它自带的例子中有很多的模型,大家可以在这些例子的基础上进行修改,这样可以节省大量的时间。

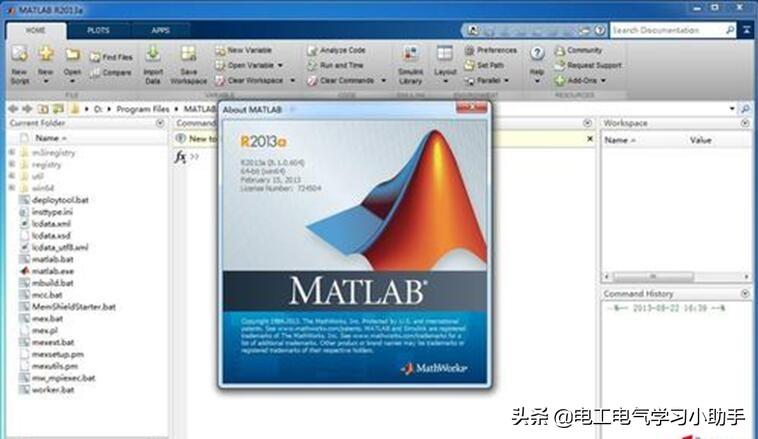

MATLAB界面图
图2 MATLAB界面图
Proteus是一款编程仿真的软件,搭建电子电路,在里面验证自己的编程有没有问题,是学习单片机与接口技术必不可少的一个软件,他的功能也比较强大,编写好的单片机C语言或者是汇编语言经过变异之后产生的文件可以导入到这个软件中你选择的控制芯片中去,然后在仿真中发现并修改问题。 Altium Designer这个软件是设计电子电路非常重要的软件,进行硬件电路的设计和电路板的封装都非常的实用,而且很多企业的招聘简章上注明了需要会这个软件,电子硬件设计的薪酬到后期是比电子软件编程人员的待遇高的。
