上海羊羽卓进出口贸易有限公司支持iPhone 13边充边刷剧，麦多多15W磁吸无线充移动电源拆解
苹果iPhone 12的推出带火了磁吸无线充配件，其中带支脚的磁吸无线充移动电源因可当无线充电支架，具有很好的使用体验而深受消费者喜爱。而Mcdodo麦多多算是最早一批推出该类型产品的商家之一，充电头网早前已拆解过麦多多20000mAh磁吸无线充移动电源、麦多多10000mAh磁吸无线充移动电源两款产品。
近期麦多多又推出了一款磁吸无线充移动电源MC-705，产品容量为5000mAh，主打时下很火的小巧便携快充。当然产品也设计有支脚，可当无线充支架使用，支持边充电边刷剧。下面充电头网就对这款产品进行详细拆解，看看具体做得如何。
一、麦多多磁吸无线充移动电源外观
包装盒正面印有Mcdodo麦多多品牌、产品外观图、名称，以及5000mAh、20W PD快充、15W无线充等卖点。

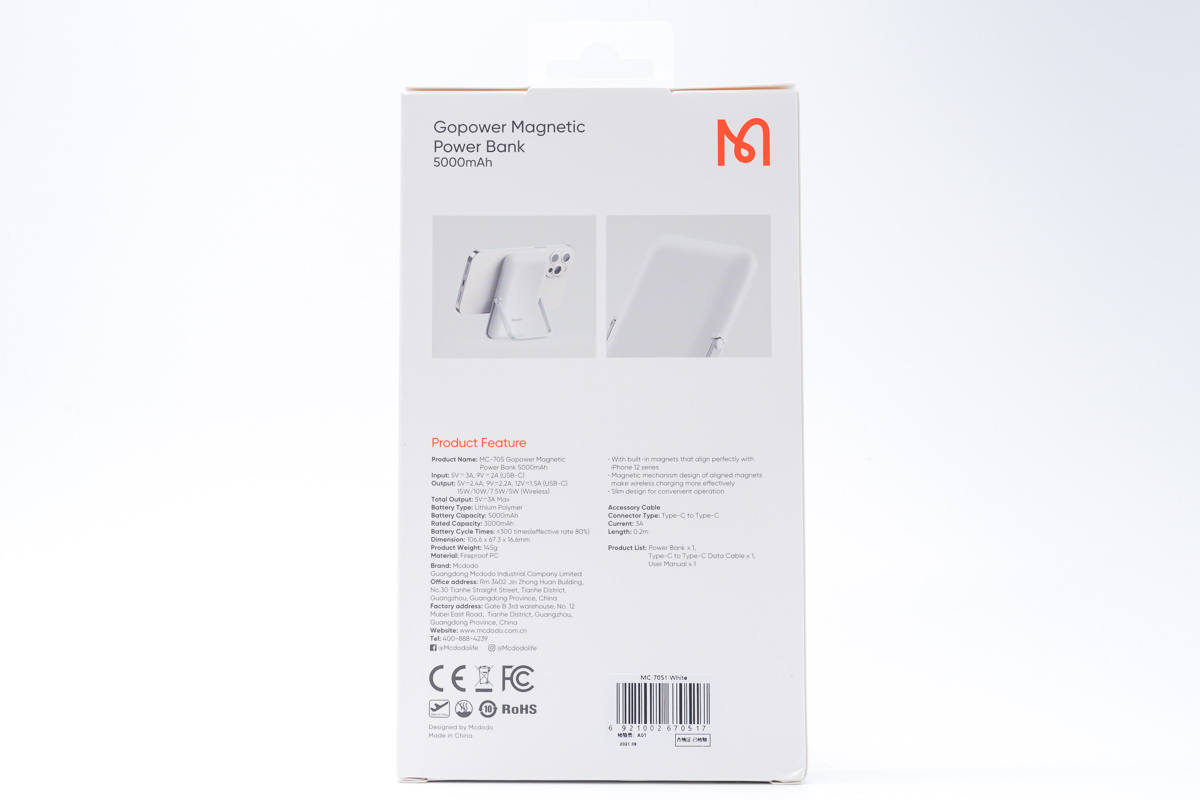

背面印有产品使用场景图和相关参数信息。

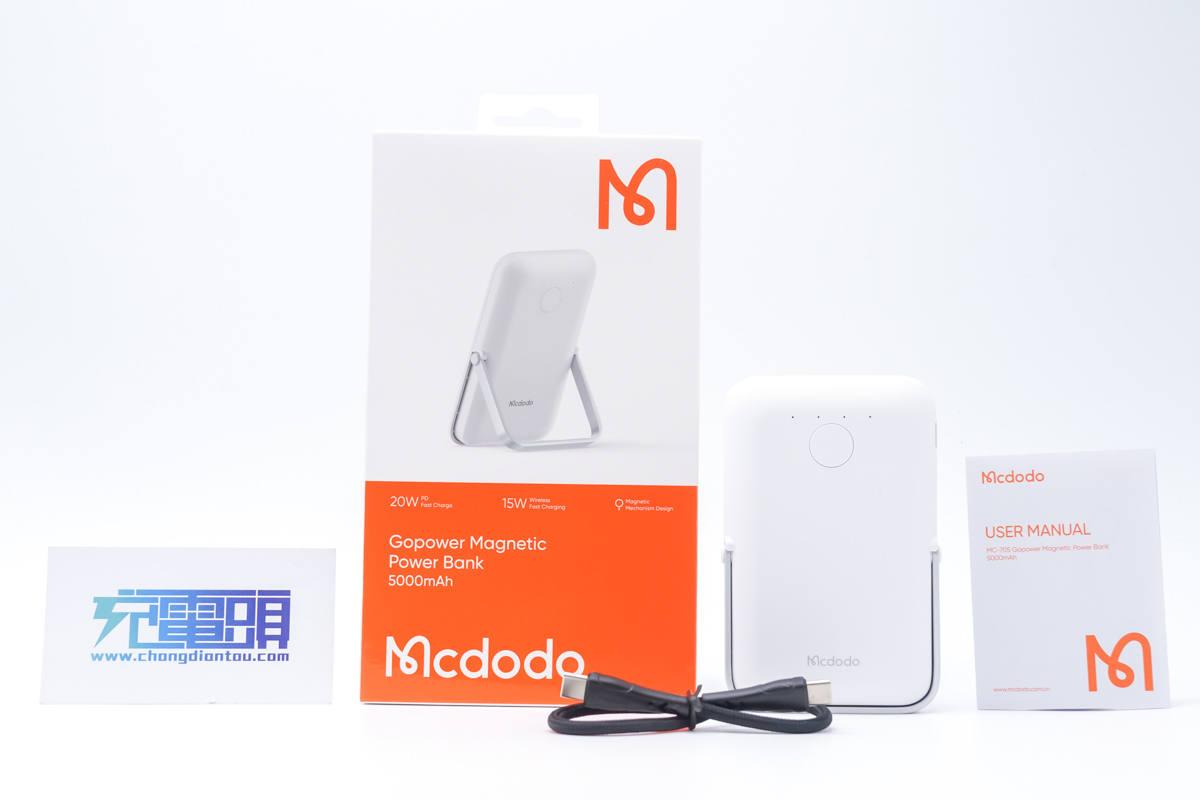

包装内含充电宝、数据线和使用说明书。

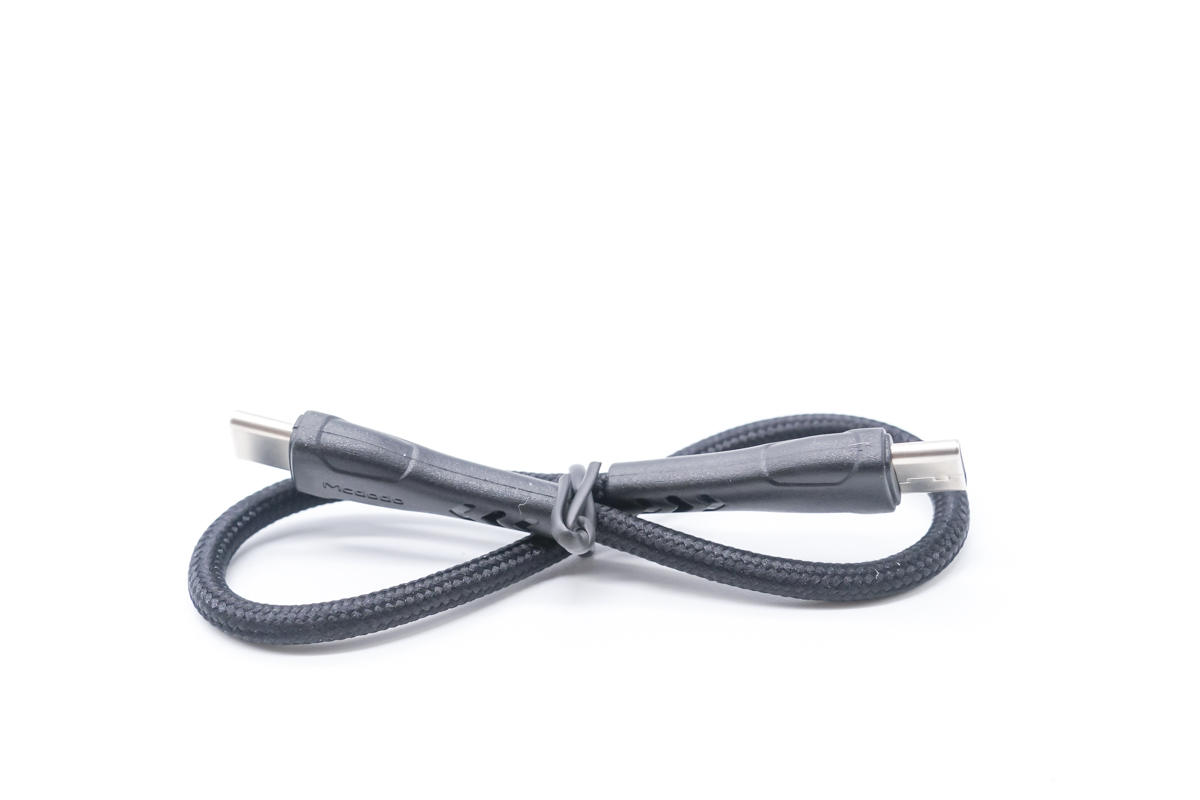

附带数据线采用编织短线设计，耐脏耐用，而且使用、携带也很方便。

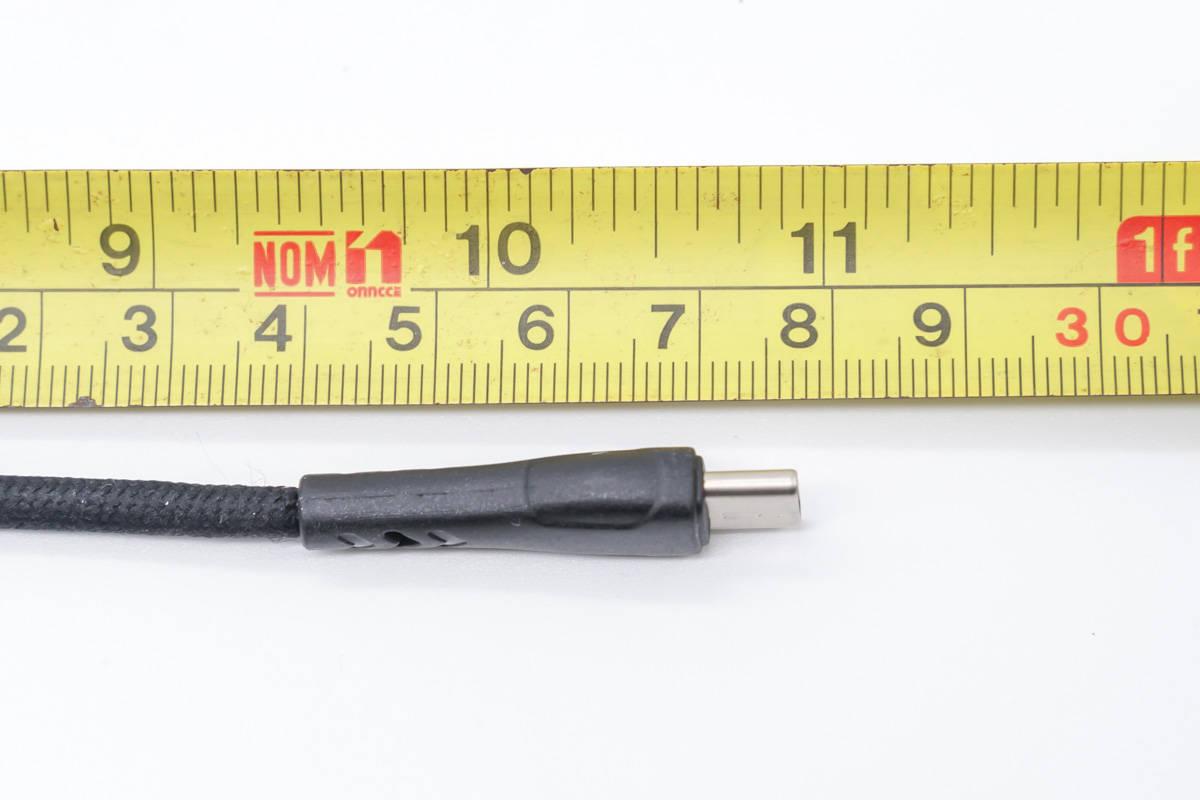

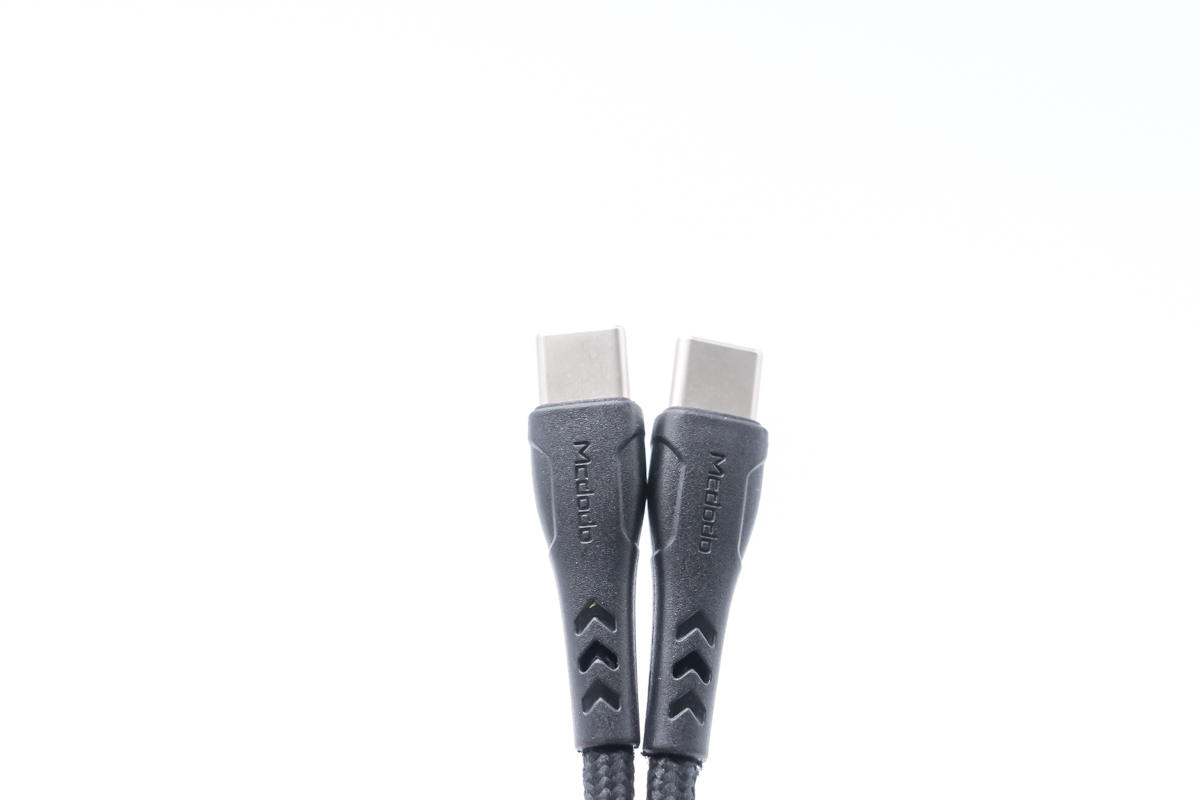

线缆网尾加长设计抗弯折，外壳凹印Mcdodo品牌logo。
测得线缆长度约为27.7cm。

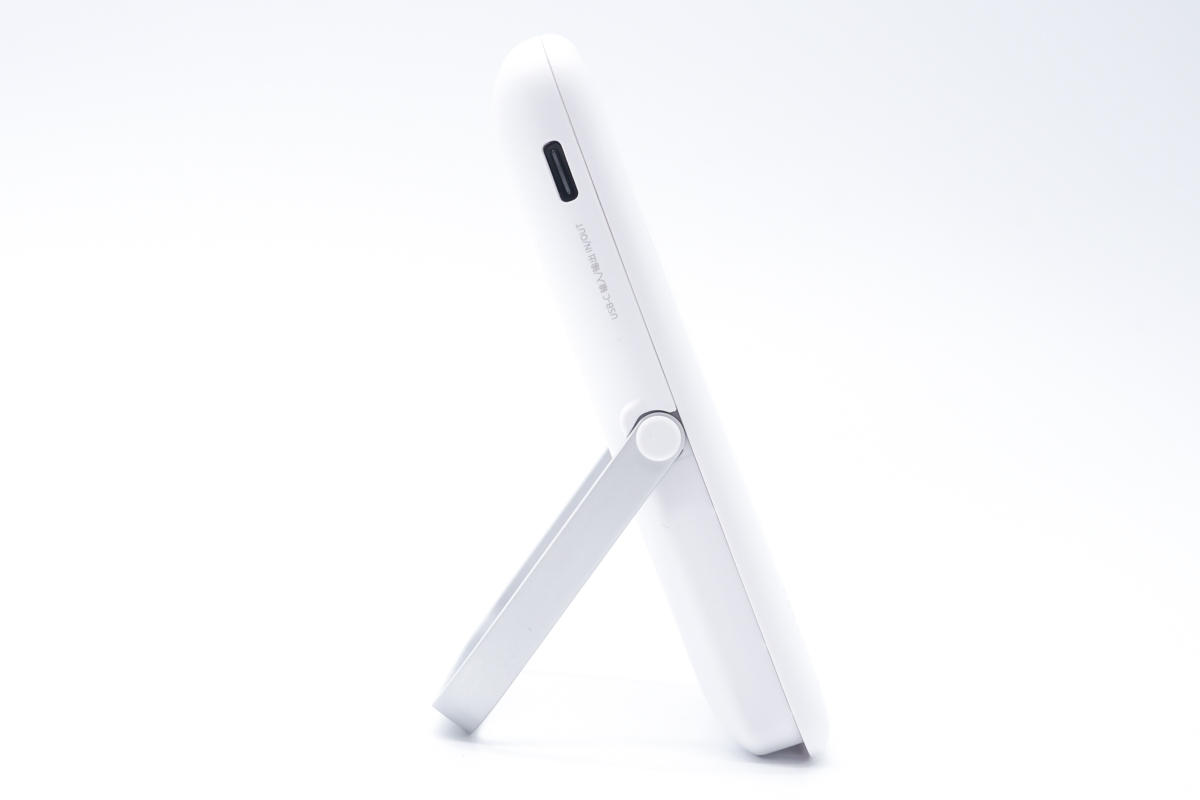

移动电源采用PC材质白色外壳，表面哑光，边角过渡圆润。产品一大特点是设计有可收纳U形支脚，平时不影响外出携带，需要时可展开，整个产品变成无线充支架，方便边充电边看视频。
支脚采用铝合金材质，不会摔断，表面喷砂处理持握不硌手。

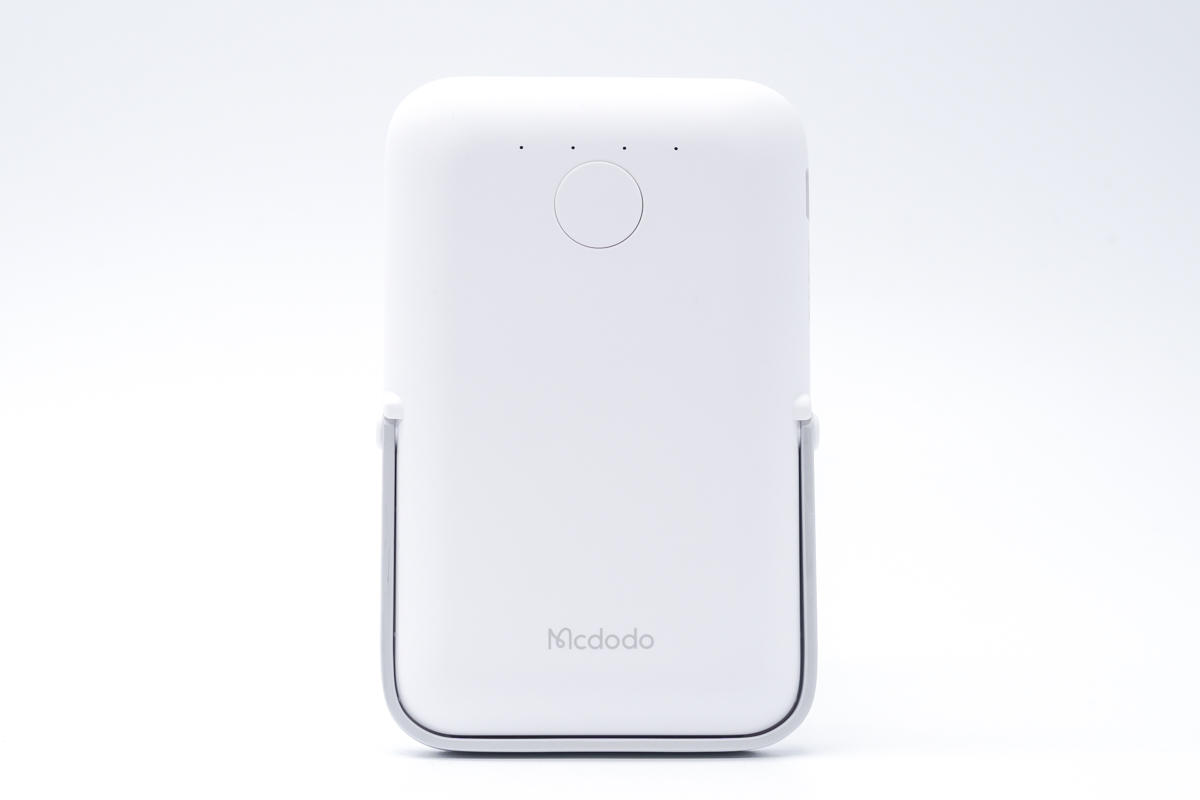

机身正面设有电源键和LED电量/快充指示灯，底部印有Mcdodo品牌logo。

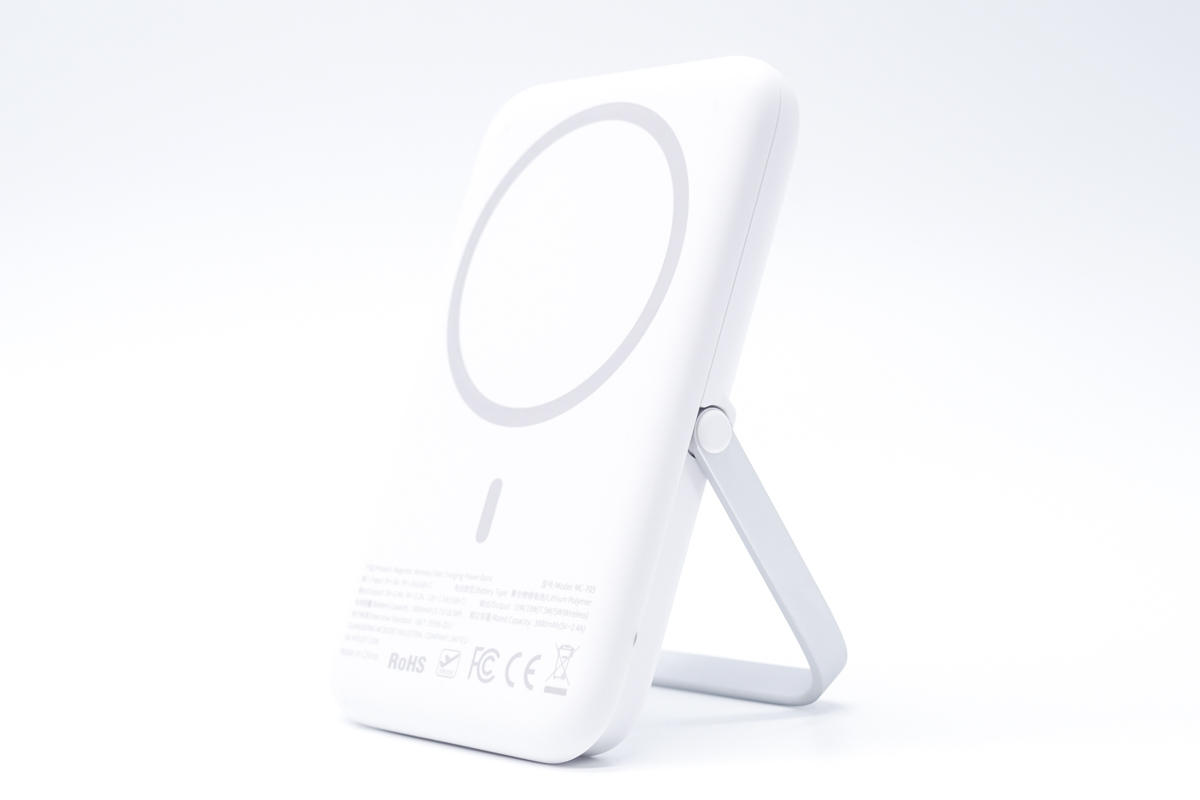

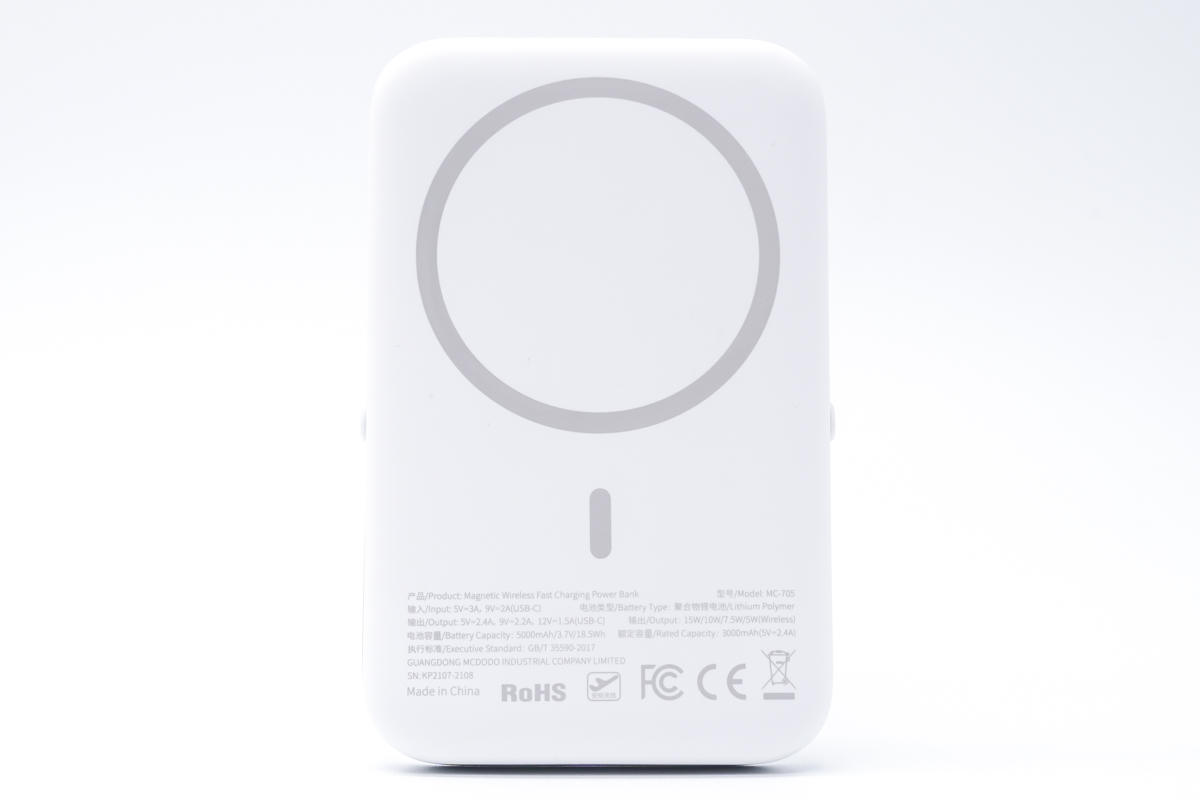

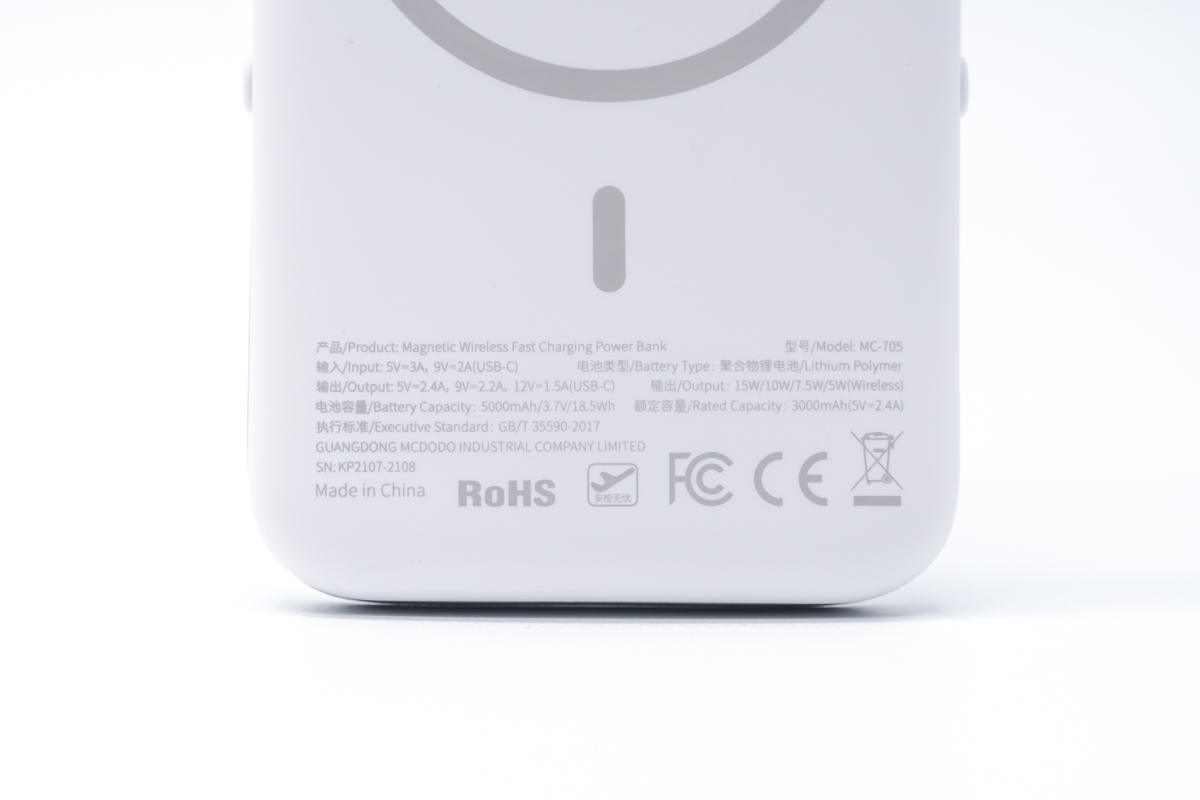

背面印有无线充区域环和参数。
型号：MC-705
USB-C输入：5V3A、9V2A
USB-C输出：5V2.4A、9V2.2A、12V1.5A
无线充输出：15W/10W/7.5W/5W
电池类型：聚合物锂电池
电池容量：5000mAh/3.7V/18.5Wh
额定容量：3000mAh（5V2.4A）
产品已经通过了FCC、CE、RoHS认证，此外移动电源可携带上飞机。

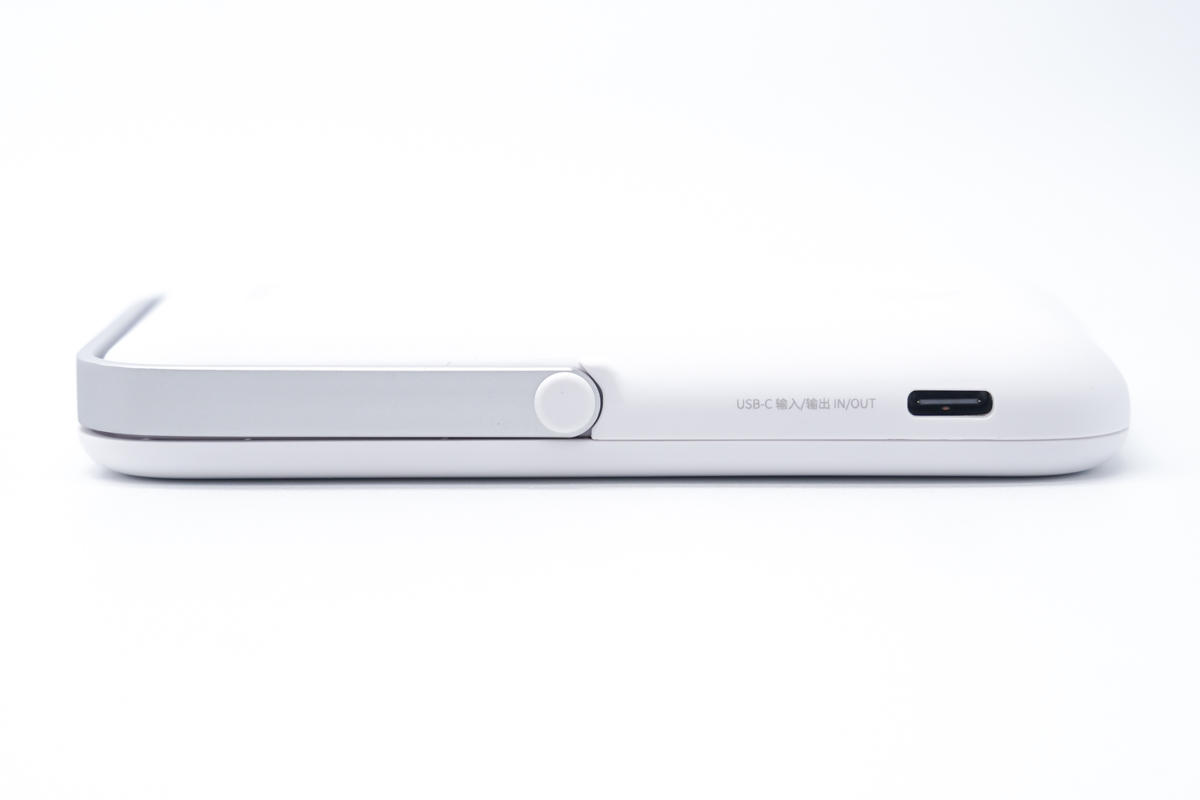

侧面设有USB-C双向快充口，黑色胶芯不露铜。

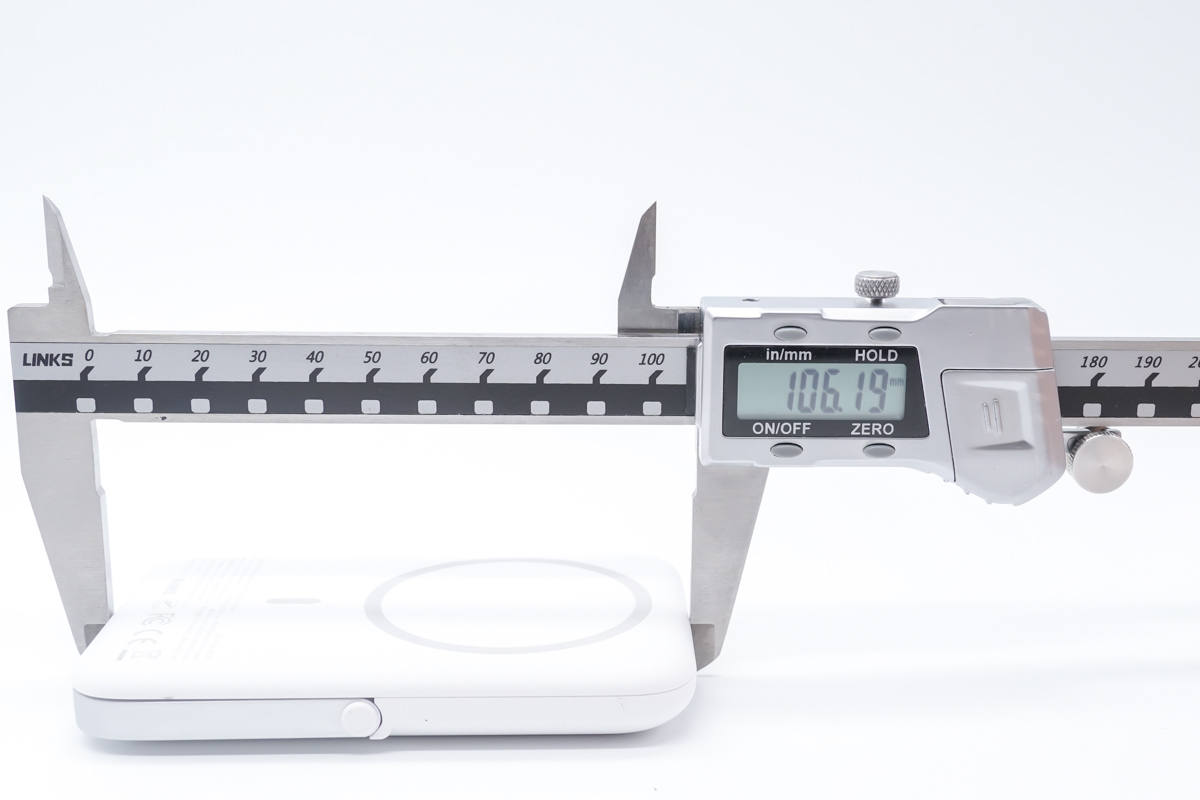

测得移动电源机身长度为106.19mm。

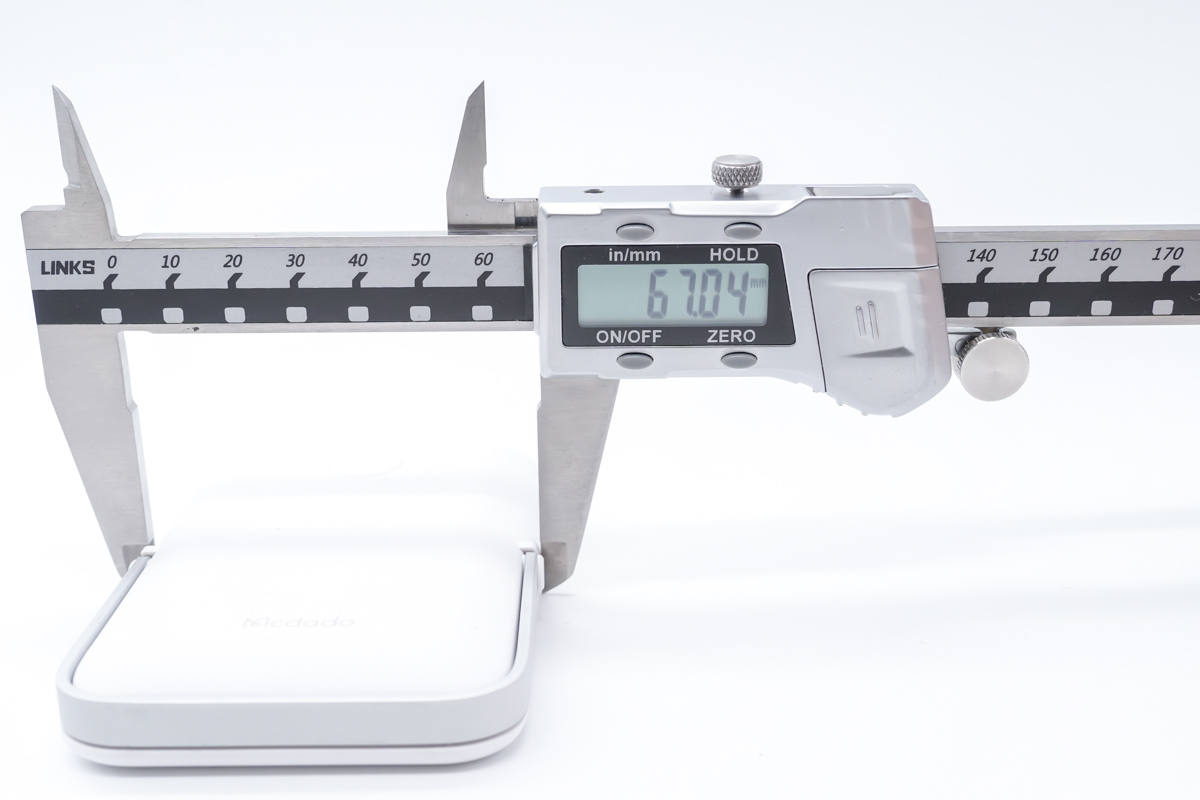

宽度为67.04mm。

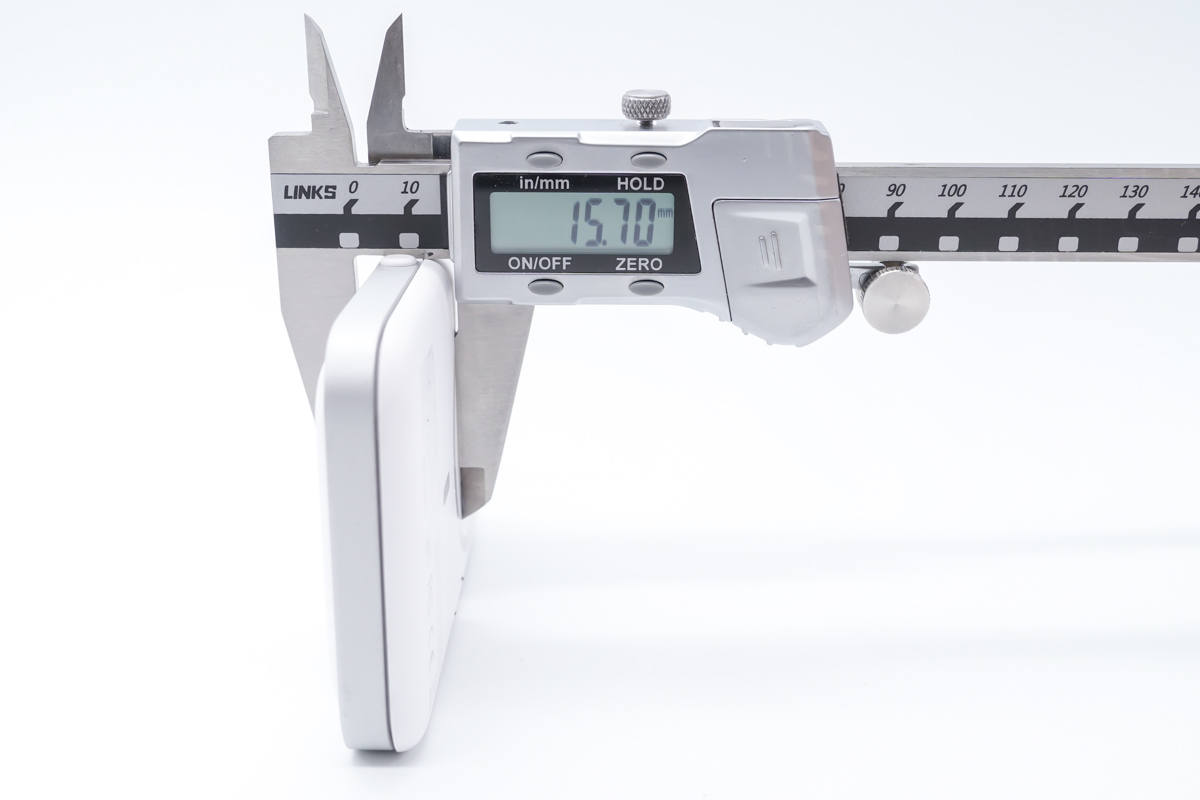

厚度为15.7mm。

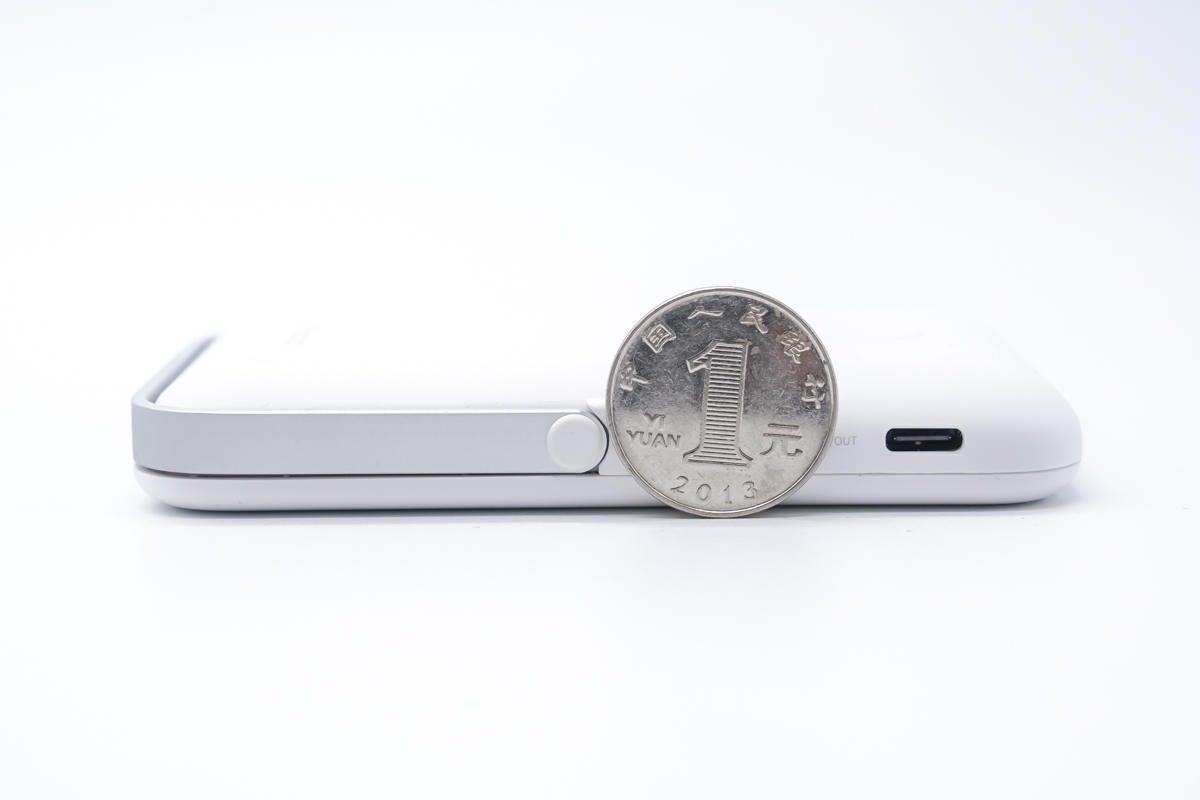

厚度和一元硬币直径一半相当。

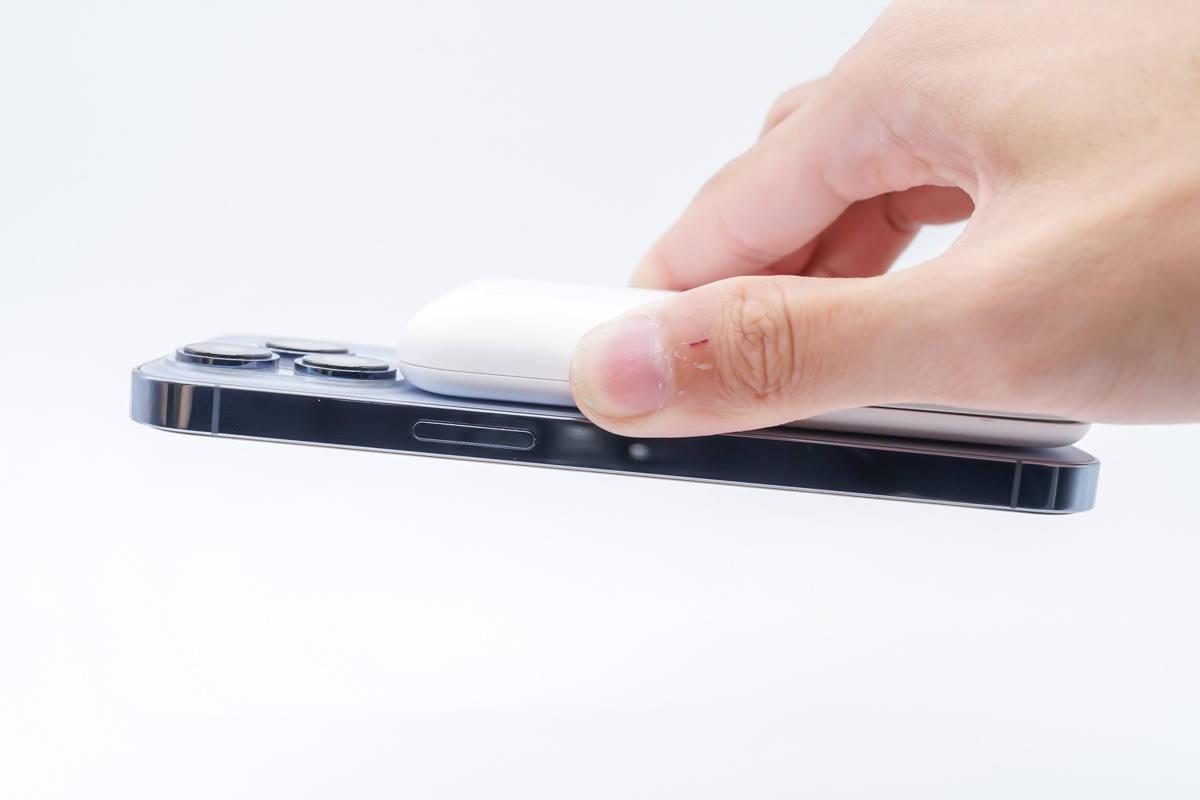

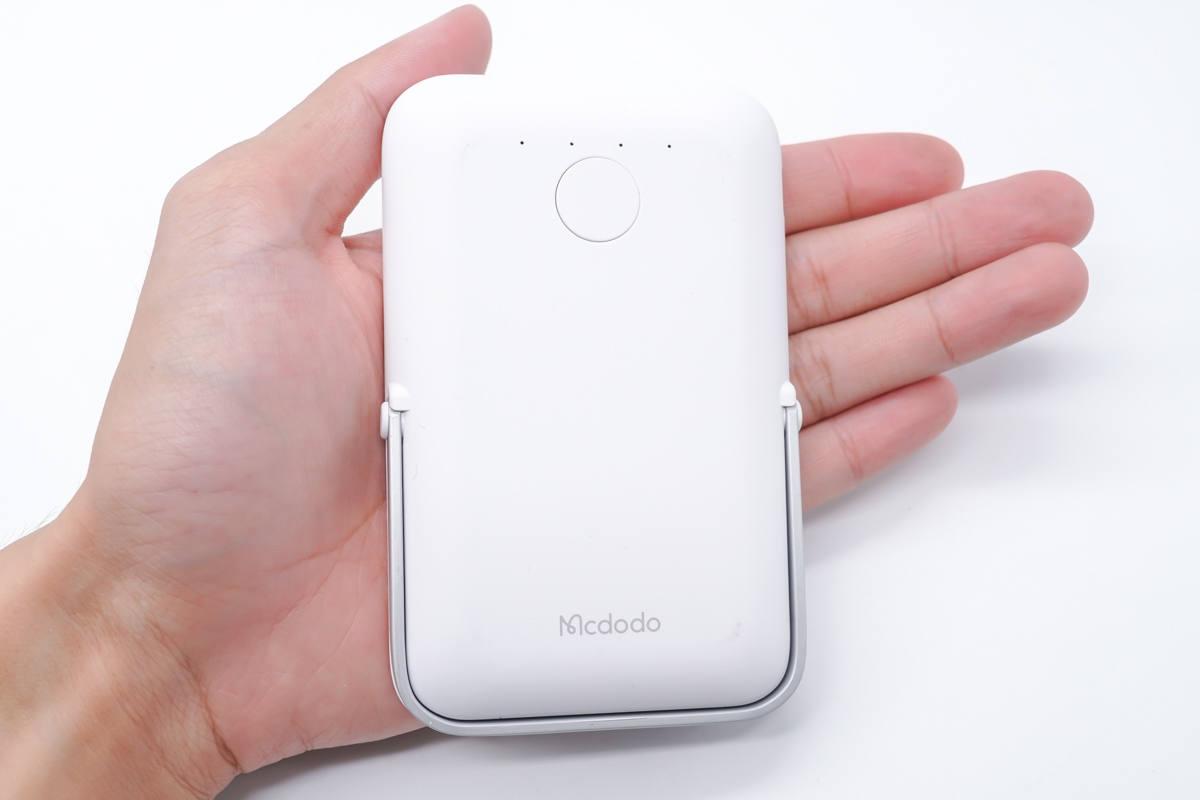

拿在手上的直观感受。

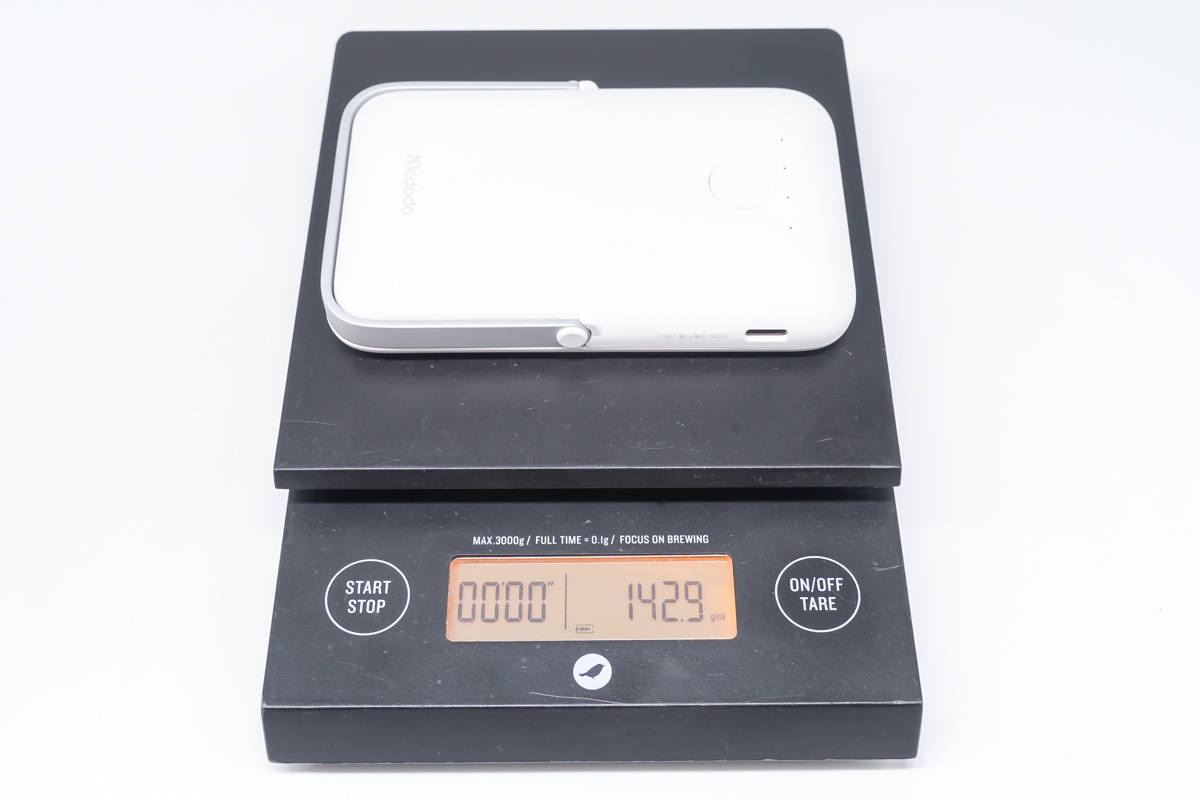

净重约为143g。

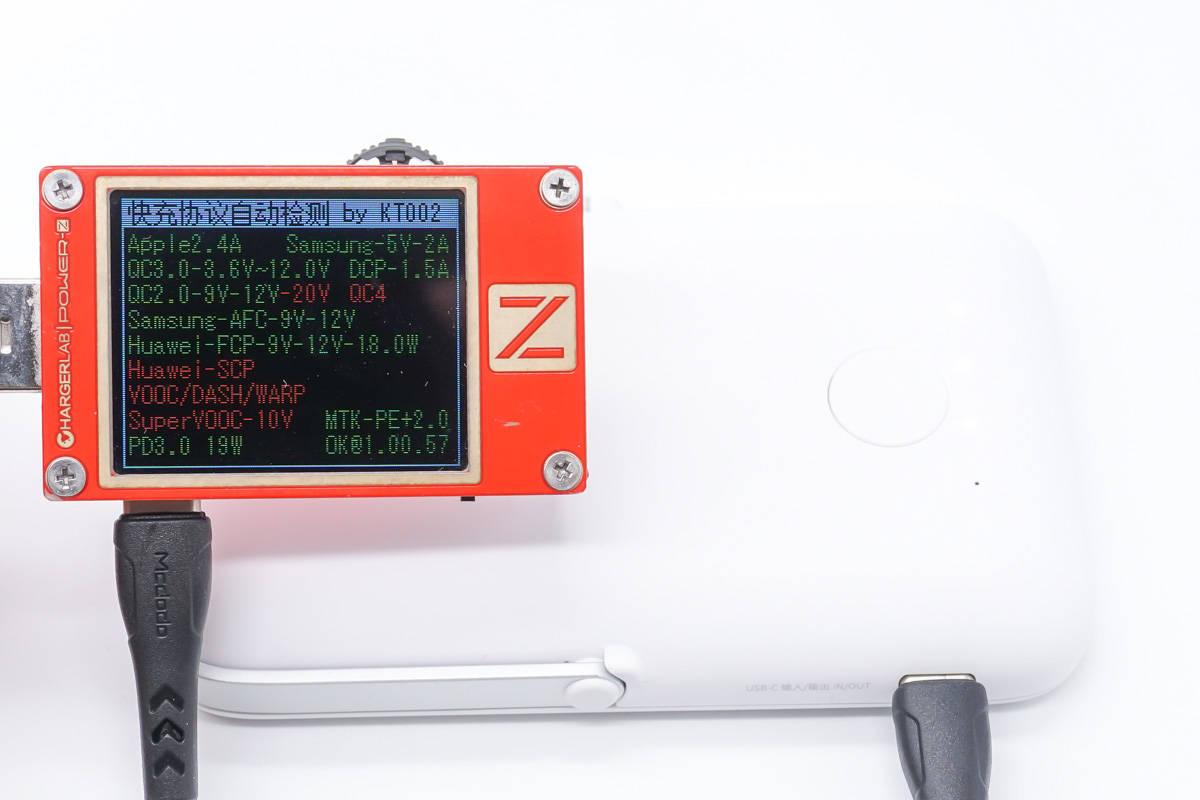

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PE2.0、PD3.0快充协议。

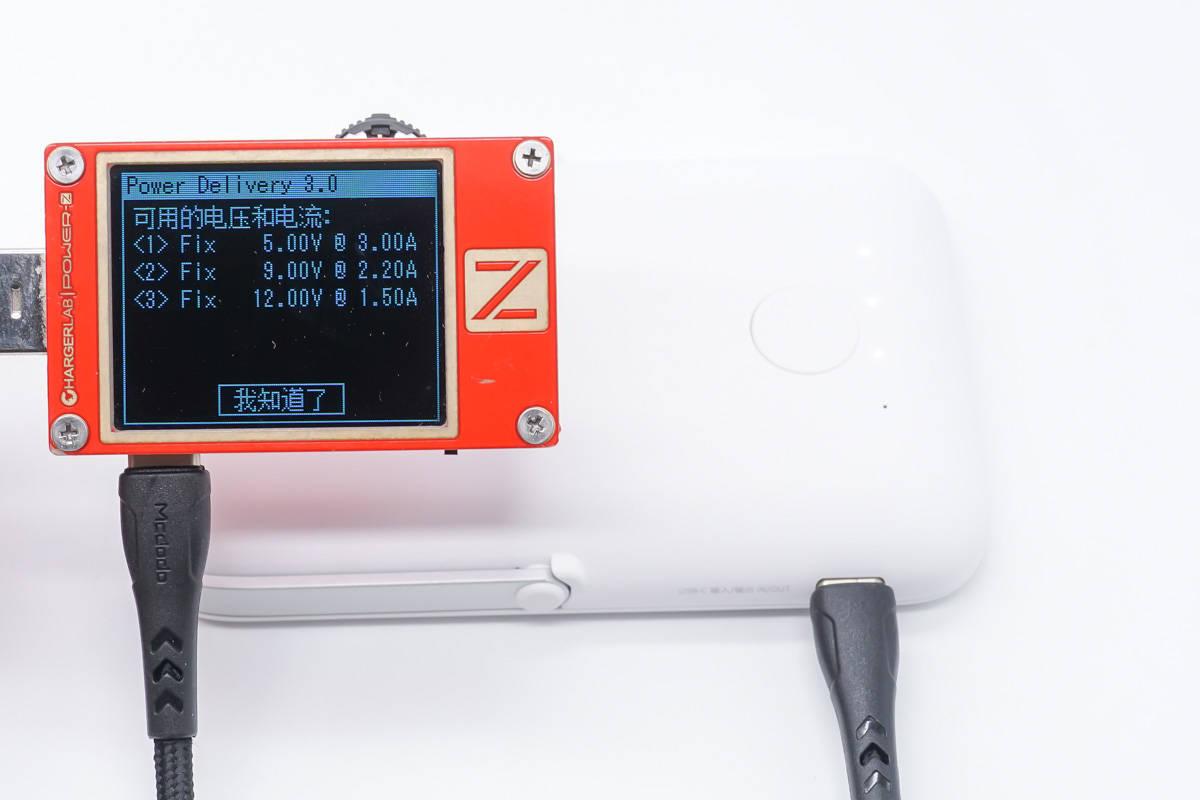

此外测得C口还具备5V3A、9V2.2A、12V1.5A三组固定电压档位。
移动电源可为iPhone 13 Pro Max正常进行磁吸充电。
而且产品吸附力很强，手机悬空也不会掉了。

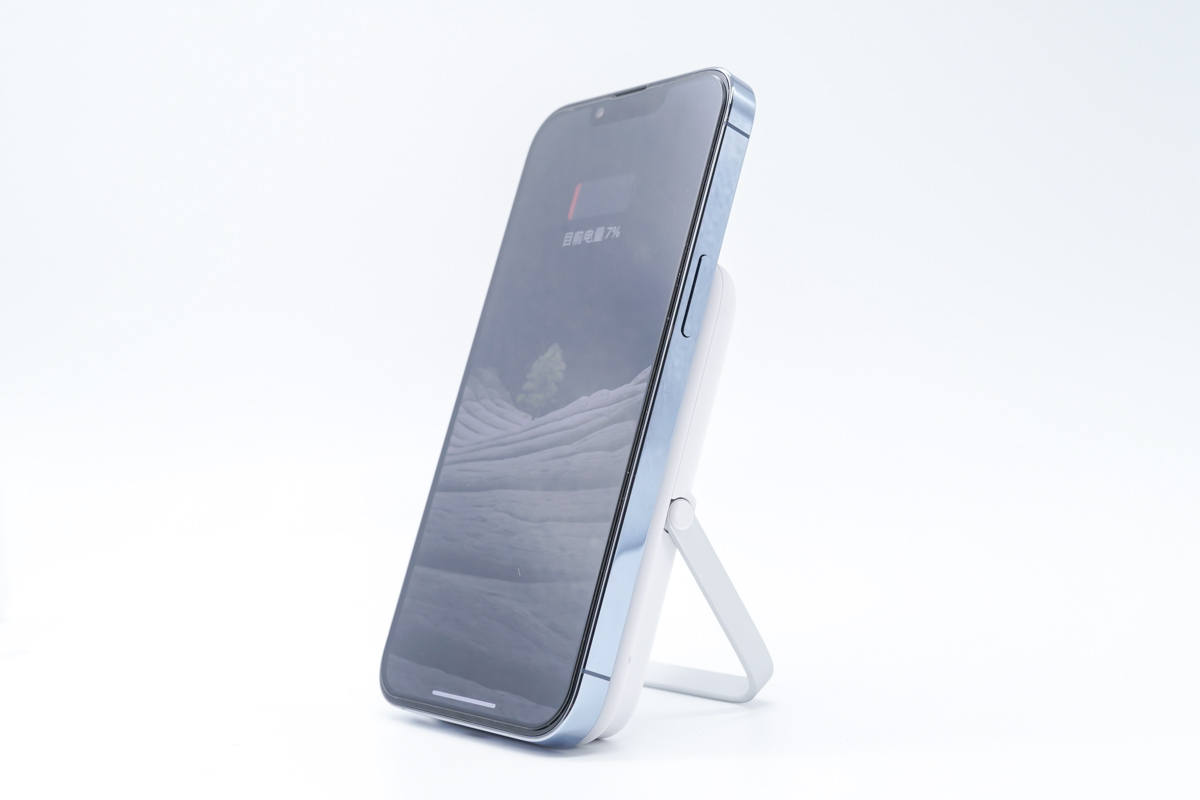

产品充当无线充支架使用场景一览。
二、麦多多磁吸无线充移动电源拆解

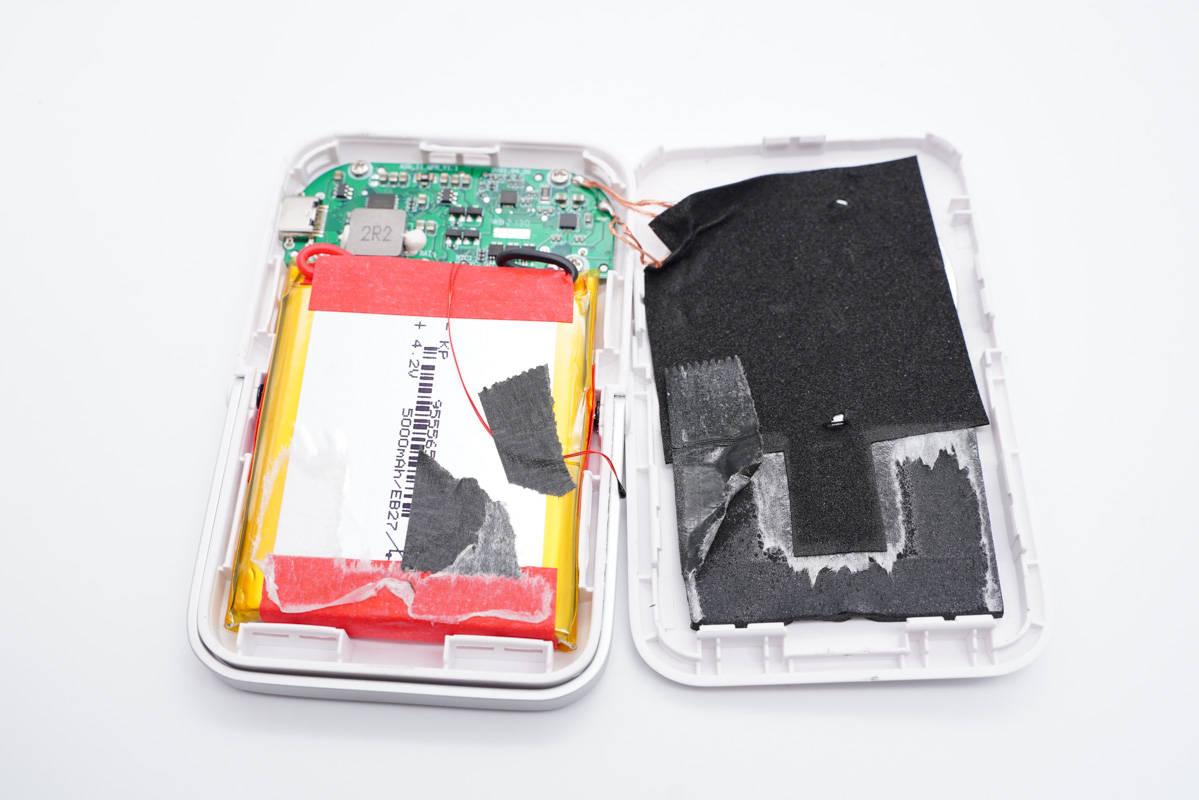

将机身壳拆开，卡扣固定封装，外壳上贴有缓冲泡棉保护电芯。

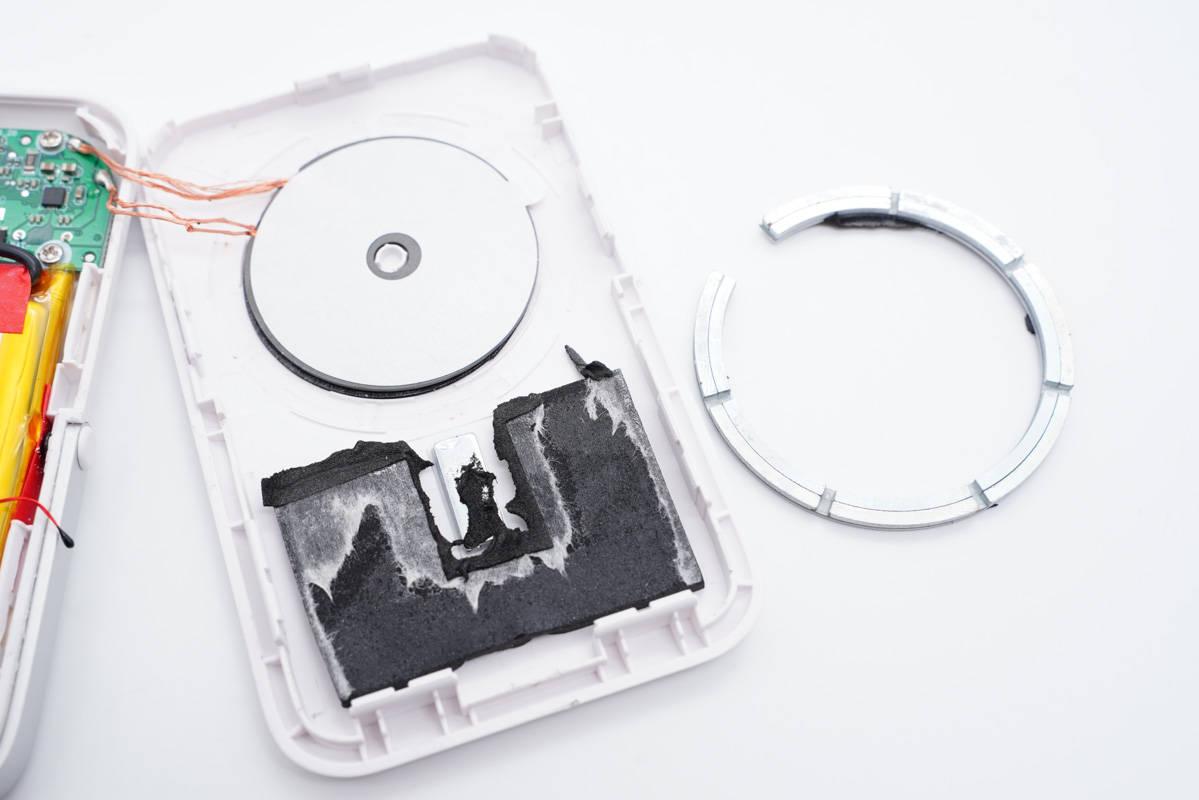

另一半外壳上贴有泡棉和线圈，此外还有磁铁环。

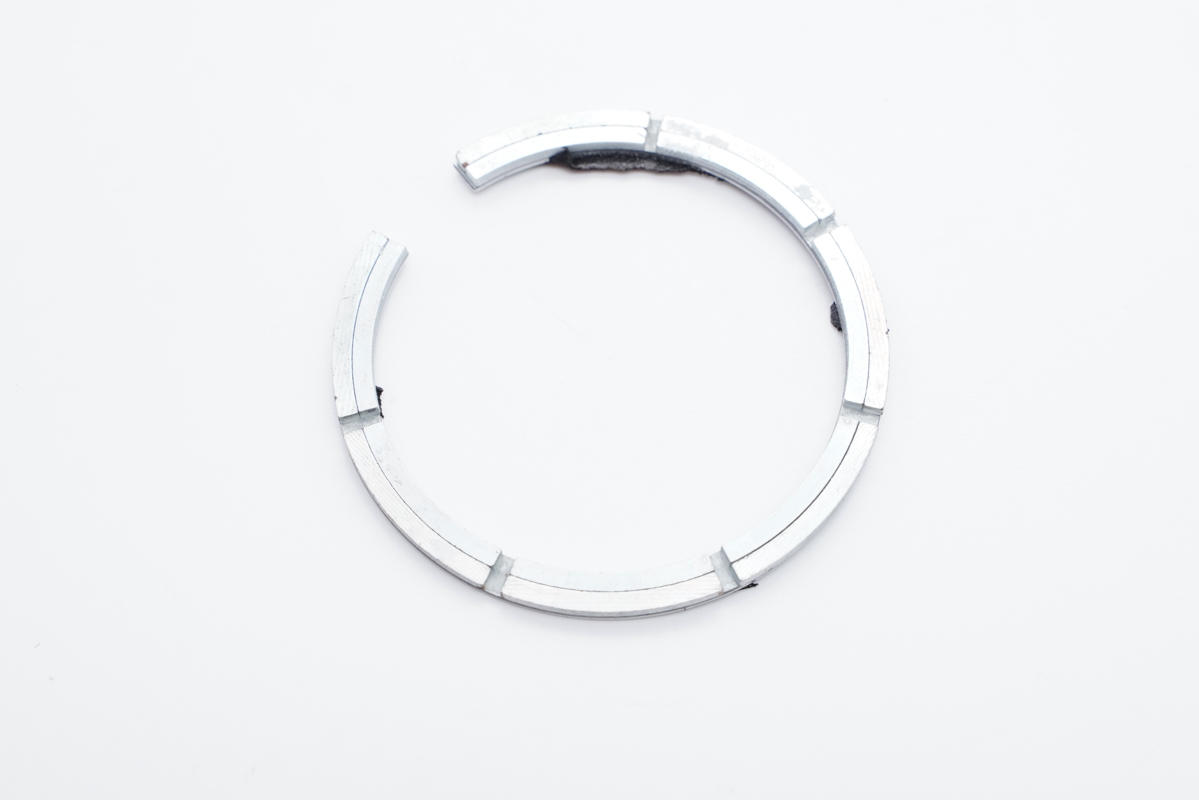

磁铁环由环形金属片、7组14颗小磁铁组成。
PCB板使用螺丝固定。

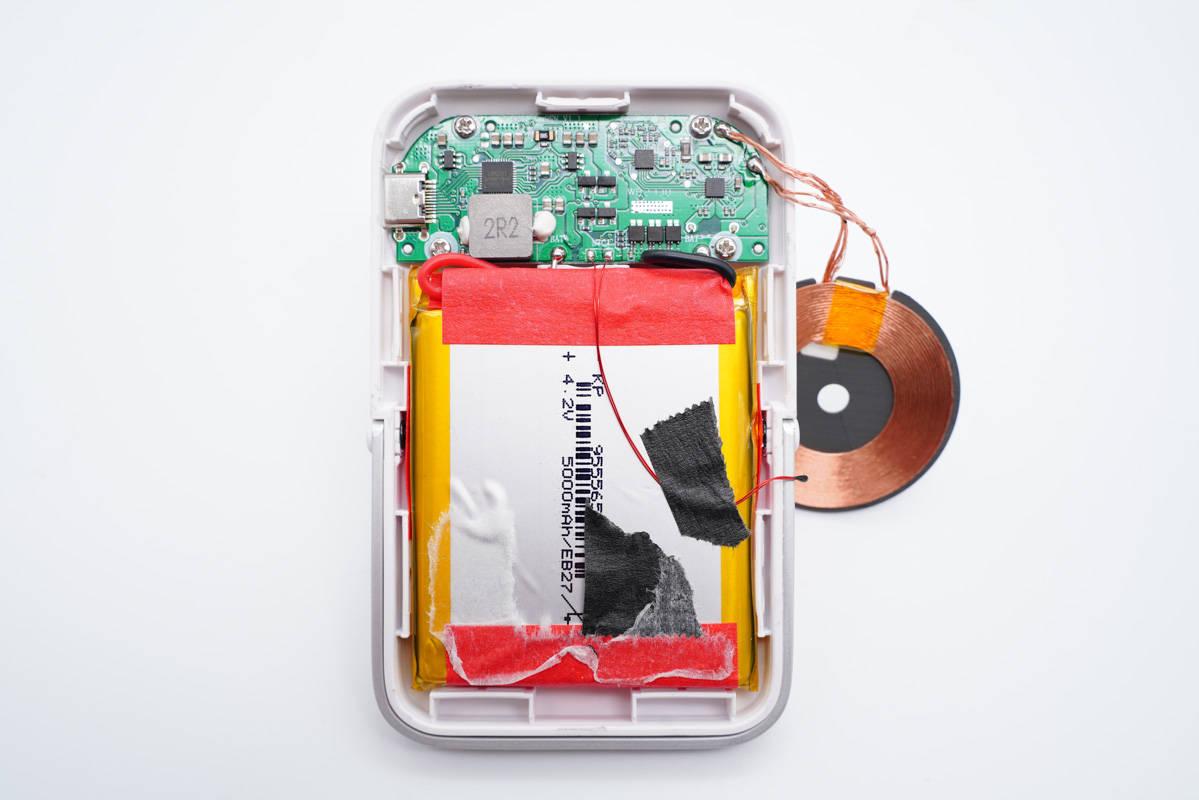

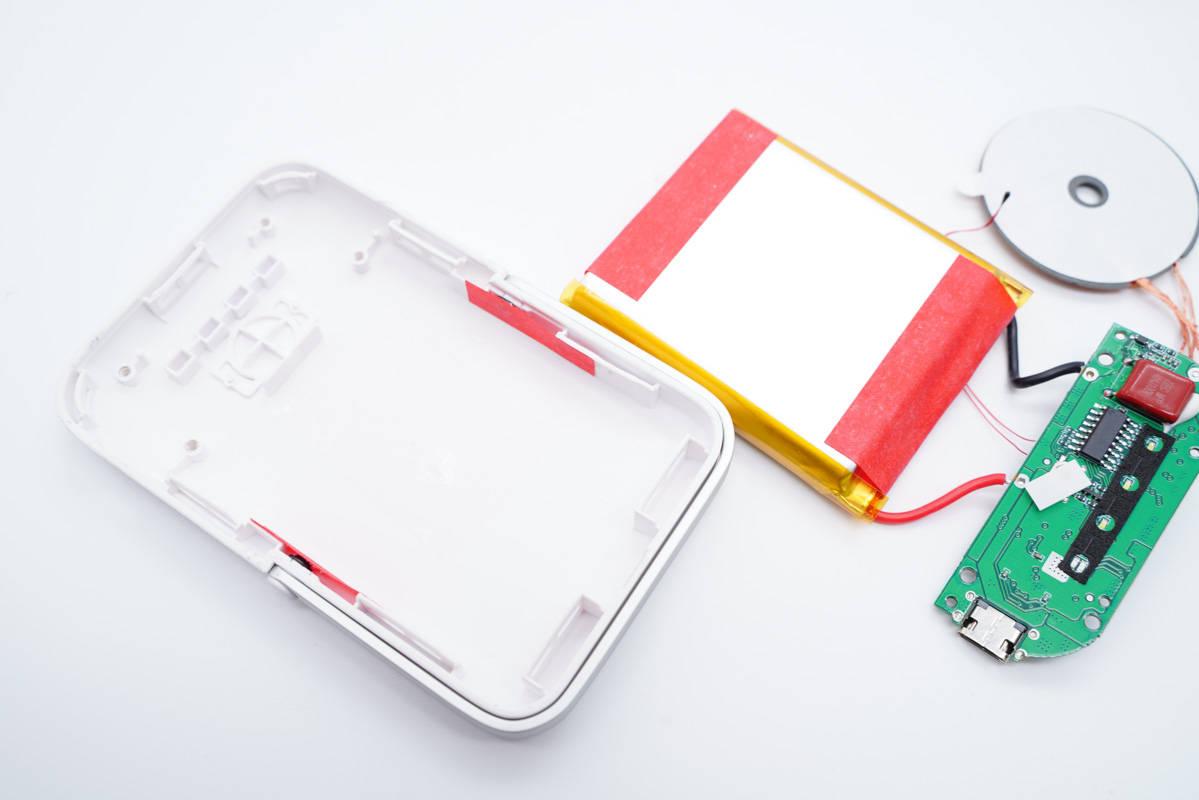

将电芯和小板取出。

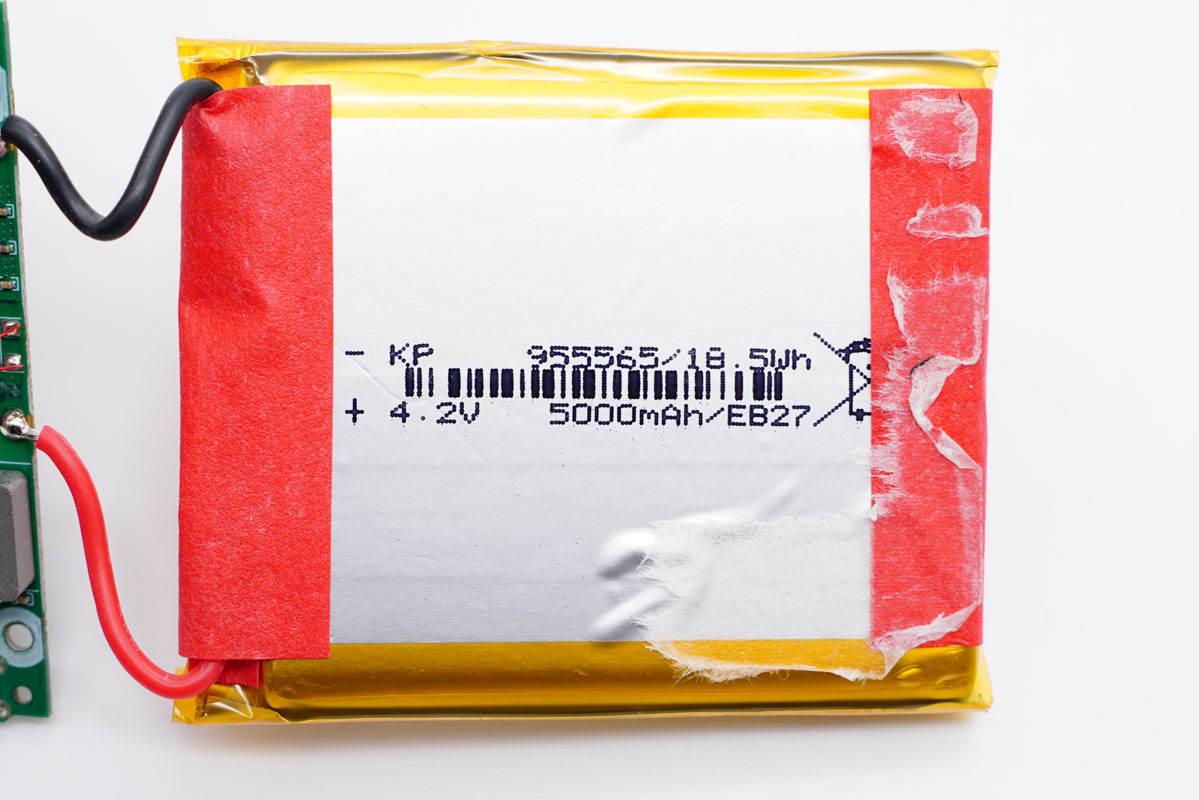

电芯两端包裹红色绝缘纸，规格为5000mAh/18.5Wh/4.2V。
小板正面一览，设有移动电源主控芯片、电感、无线充芯片以及锂电保护芯片。

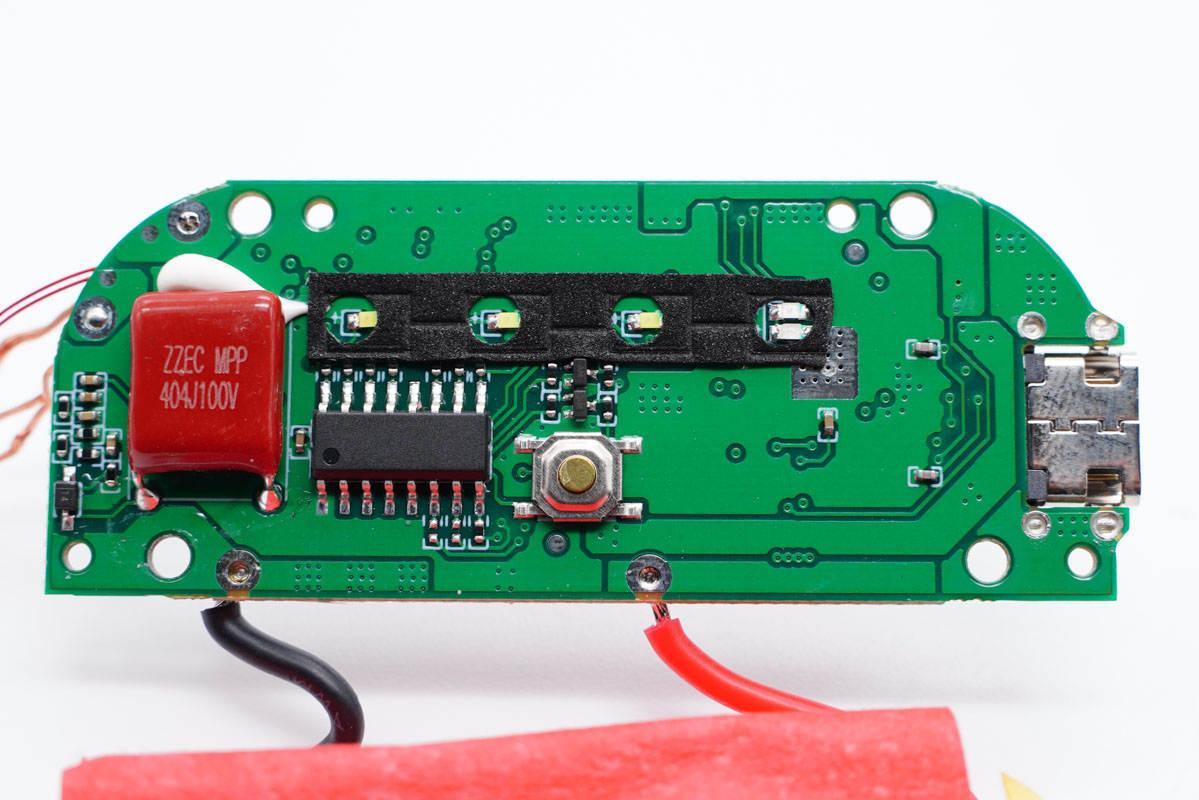

另一面设有电源键、单片机、LED指示灯和谐振电容。

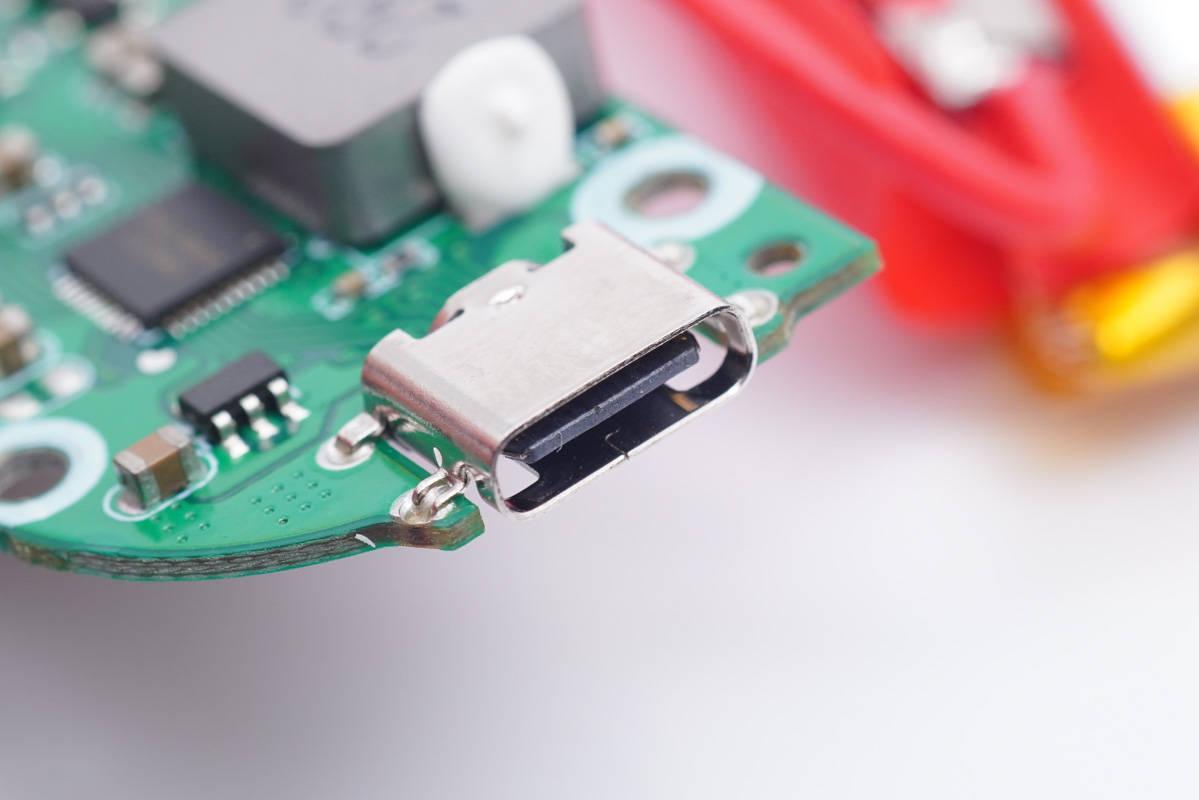

USB-C母座特写，沉板过孔焊接。

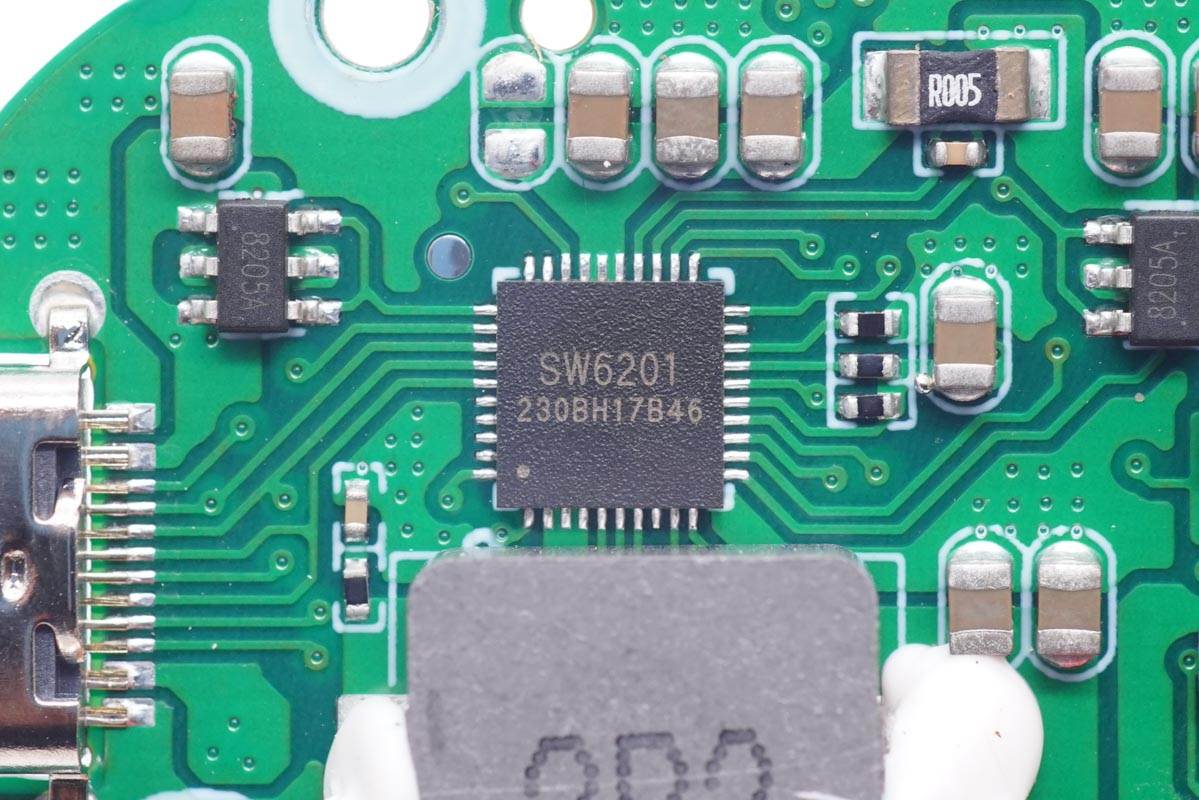

移动电源主控芯片采用智融
SW6201。这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持 A+A+B+C 口任意口快充。其集成了5A高效率开关充电，18W高效同步升压输出，PPS、PD、QC、AFC、FCP、PE、SFCP等多种快充协议，电量计量，数码管/LED灯显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

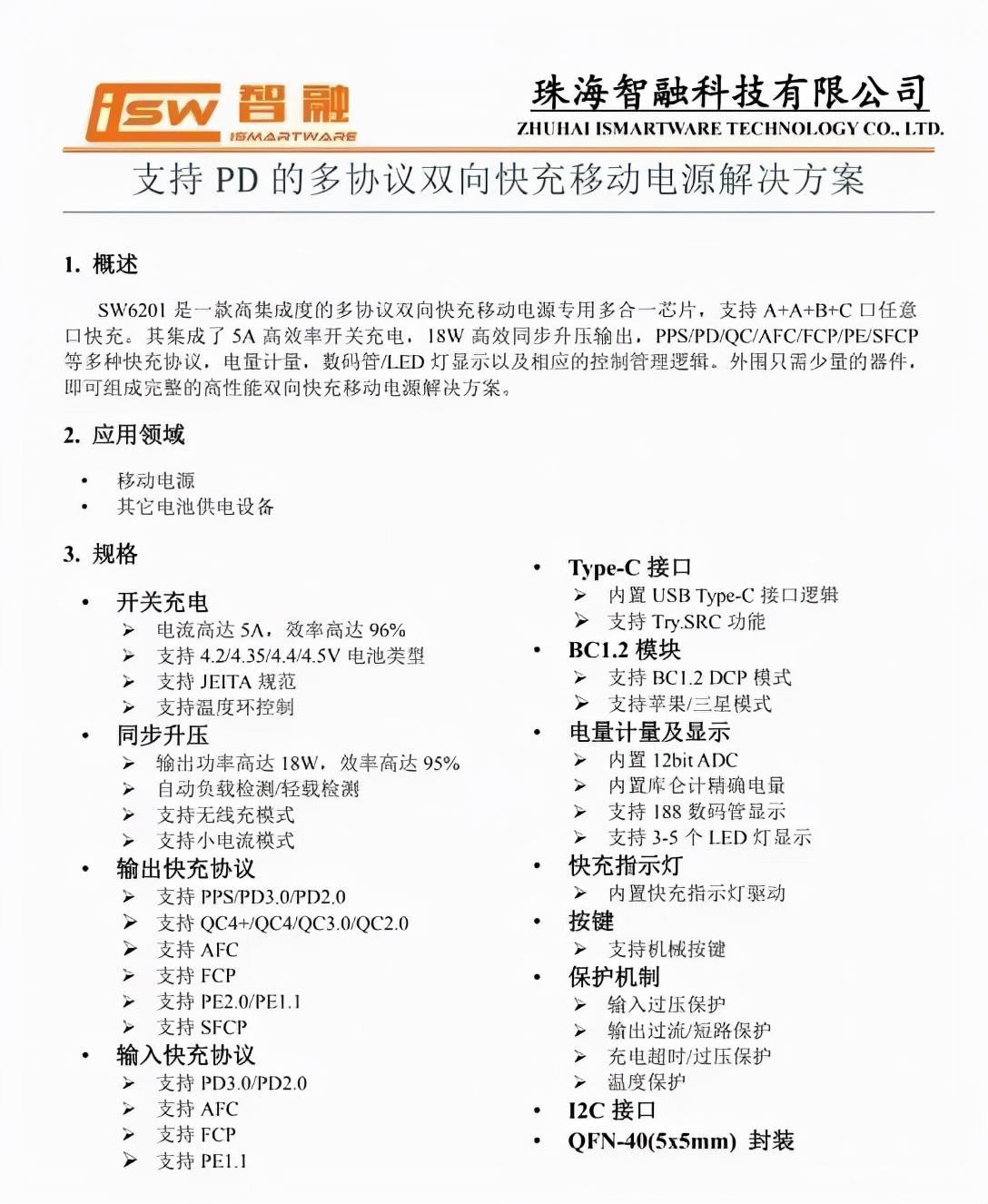

智融SW6201资料信息。
充电头网拆解过众多配件，发现智融的快充芯片还被Realme 20000mAh 18W双向快充移动电源、魔狐22.5W快充移动电源、台电20000mAh 2A1C快充移动电源、京东京造30000mAh USB PD快充移动电源、飞利浦10000mAh 22.5W快充移动电源、AUKEY 支架式无线充移动电源20000mAh、ZYXEI 22.5W全协议快充移动电源10000mAh等数十款产品采用，质量可靠。
2R2电感特写，打胶加固，配合主控芯片进行升降压实现充放电。

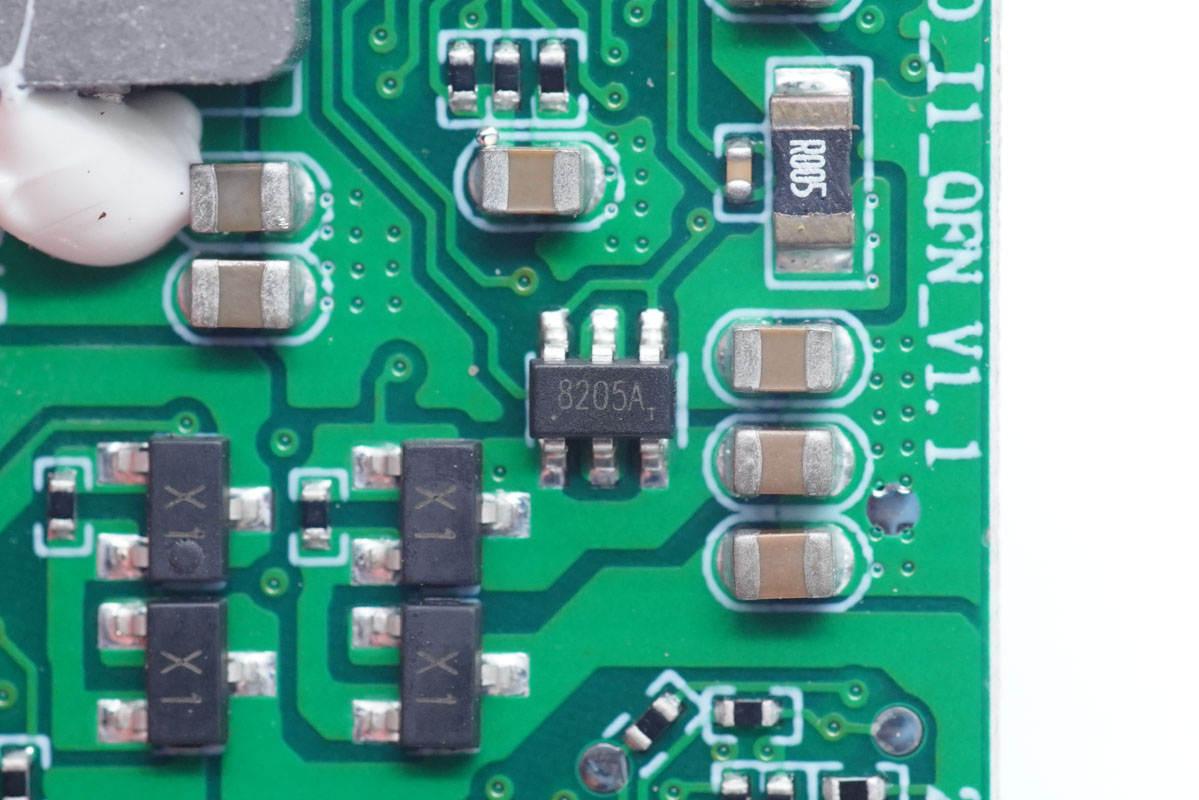

另一颗8205A MOS管特写。
电源键特写，贴片焊接。

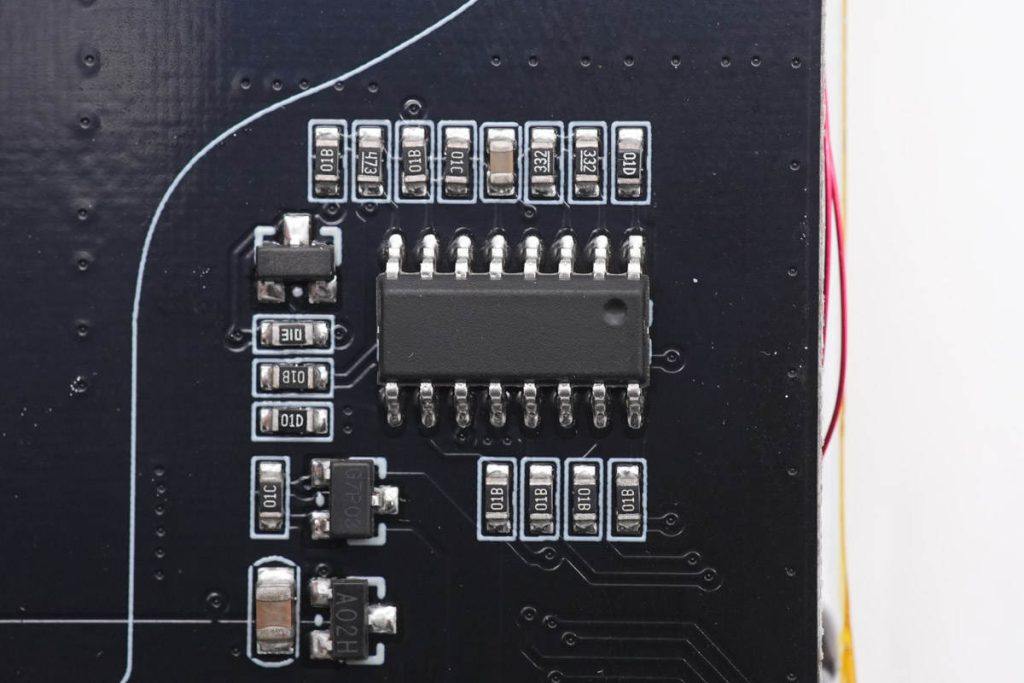

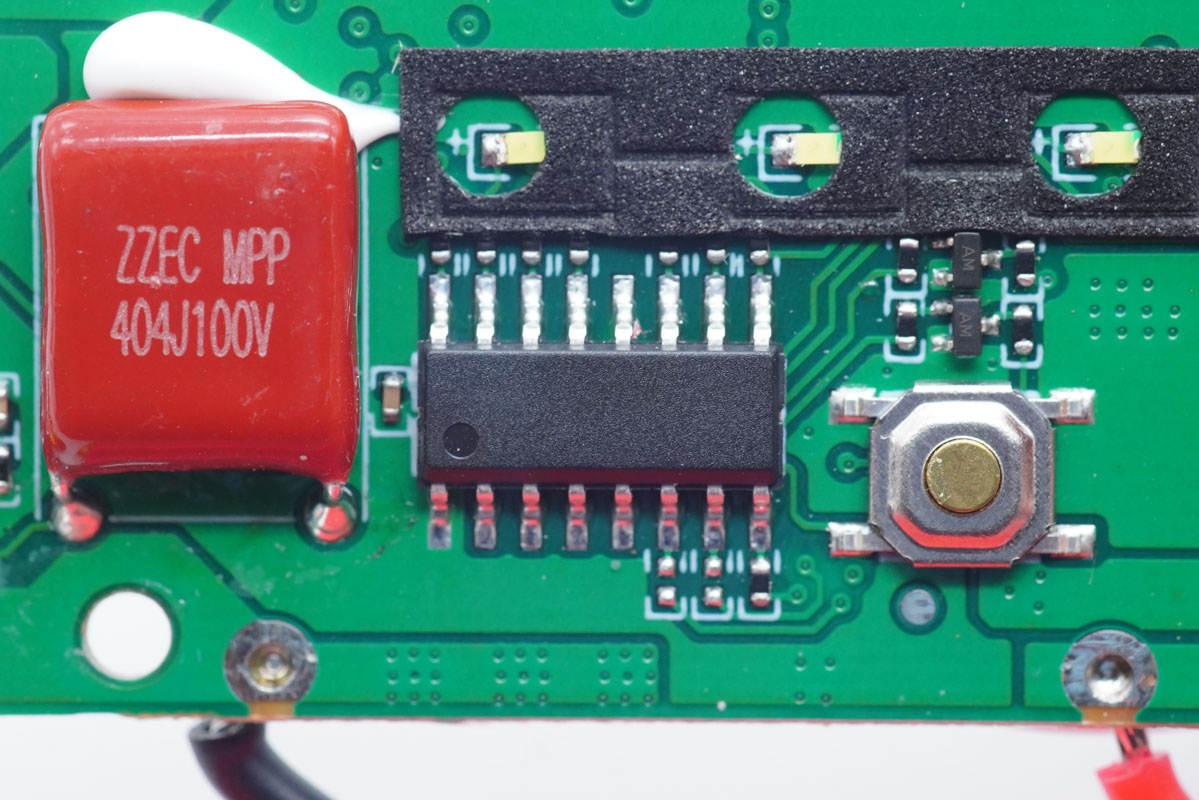

无丝印单片机，用于LED指示灯驱动。

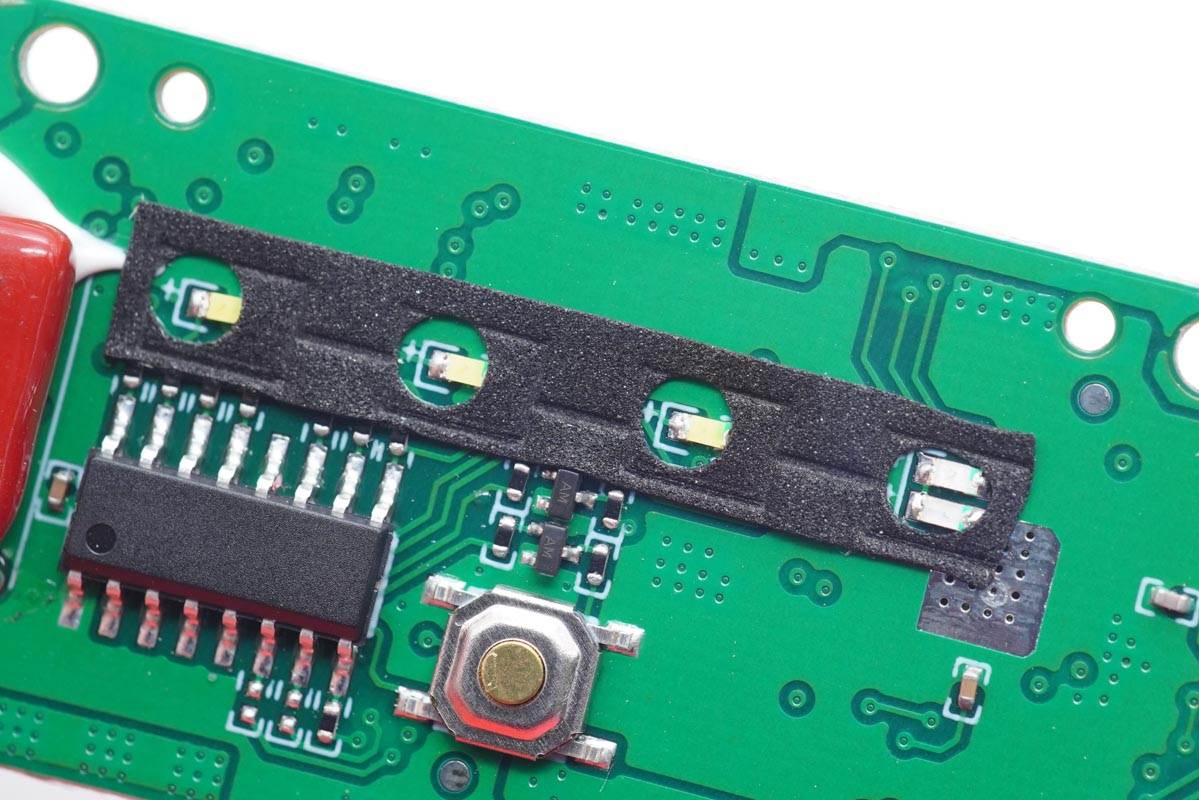

LED灯特写，贴有泡棉防串光。

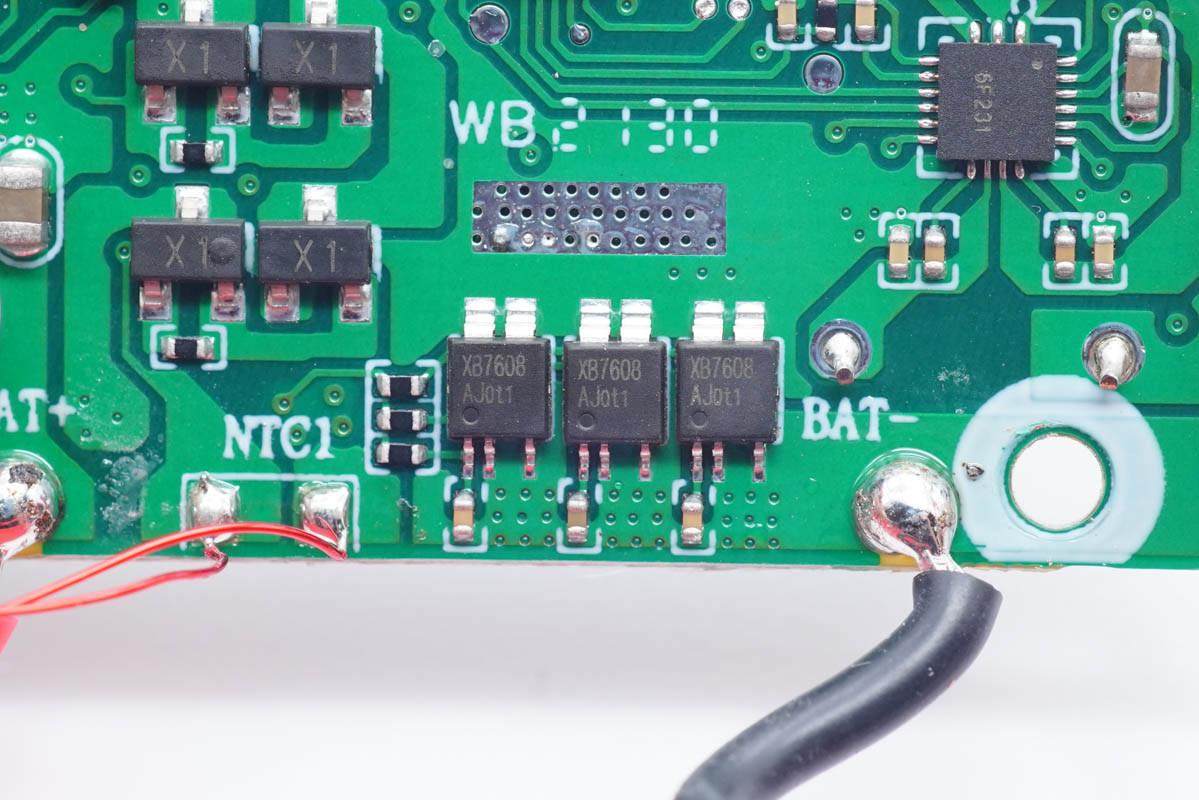

苏州赛芯微XB7608多合一锂电保护芯片，内置14.5mΩ导阻MOS管，外围元件只需要一颗电容，支持过热保护，过充保护，支持过放电保护和短路保护，其内部集成高精度电压检测，超低静态电流。
热敏电阻特写，用于电芯温度监控。

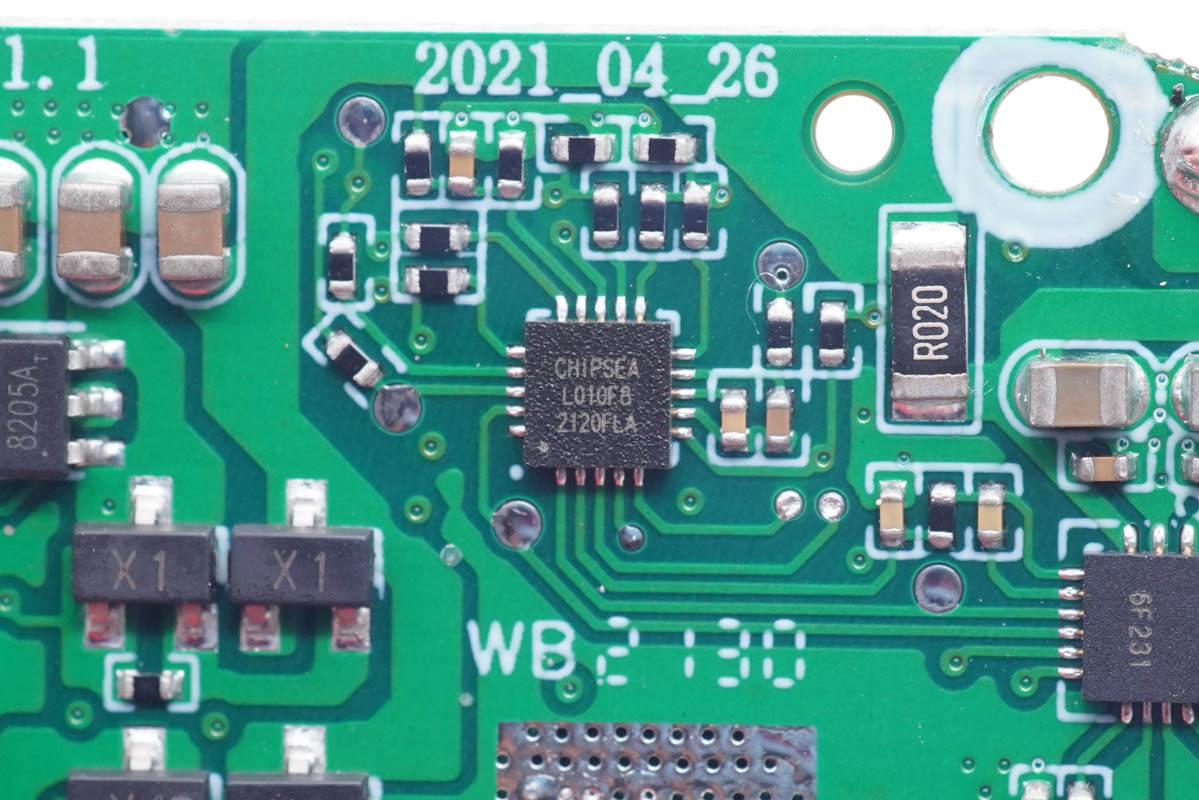

丝印L010F8的MCU，来自芯海科技，用于无线充电控制。

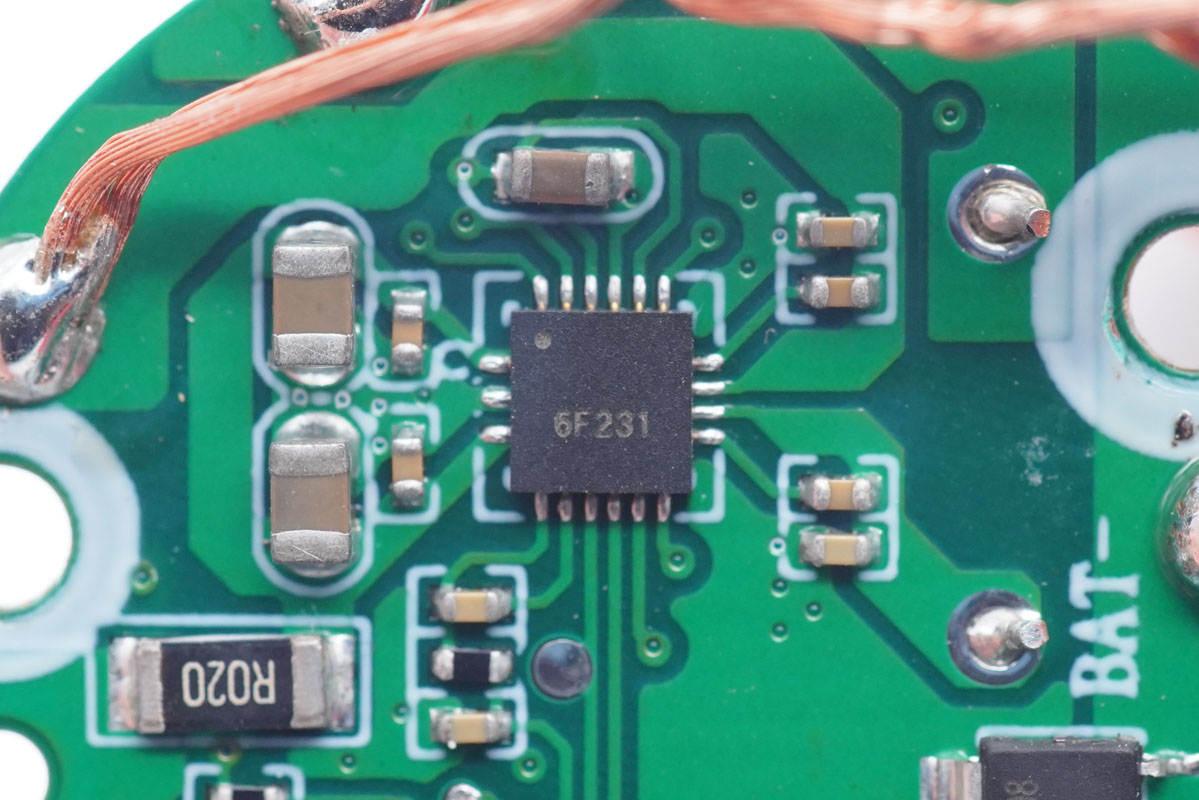

丝印6F231的无线充电一体化发射芯片，内置驱动级和全桥功率MOS管。

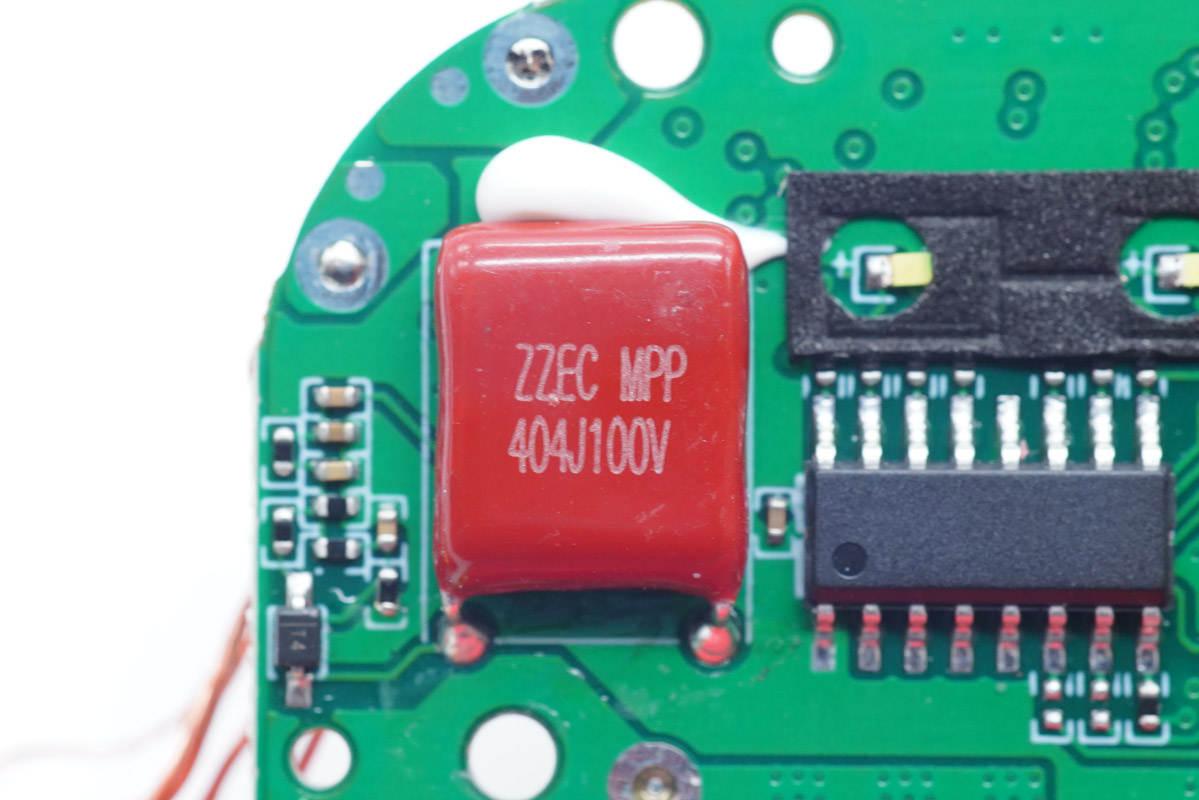

科雅MPP谐振电容，404J100V。

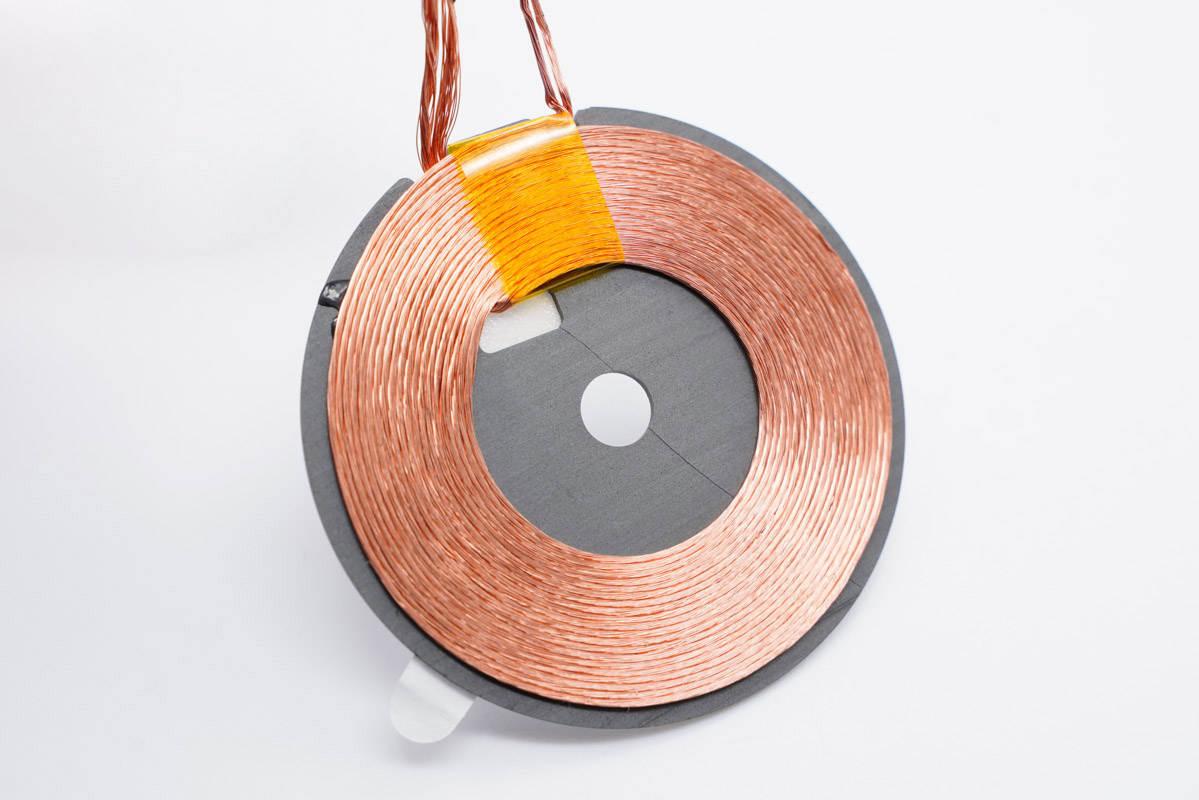

无线充电线圈特写，利兹线绕制。

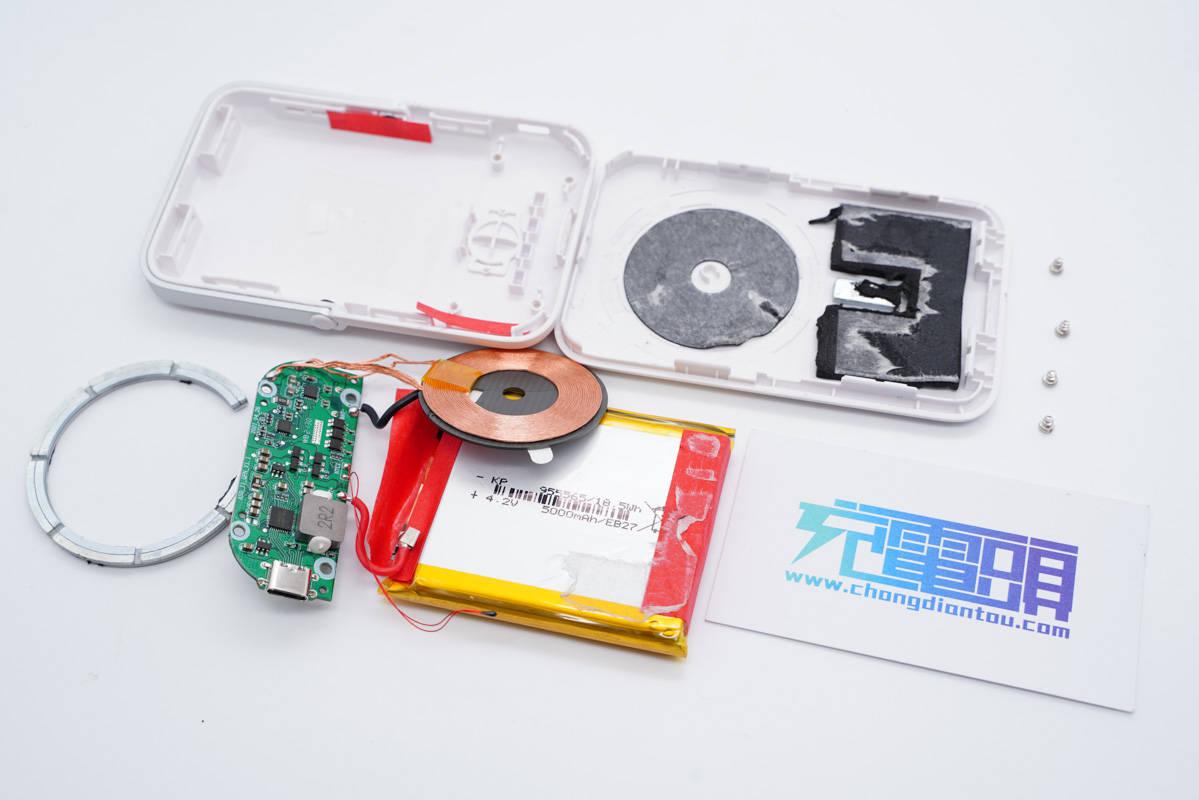

全部拆解完毕，来张全家福。
充电头网拆解总结
麦多多5000mAh磁吸无线充移动电源机身边角圆润，持握不硌手。设计的支脚采用铝合金材质，坚固不会摔断。附带的数据线更是采用编织材质，耐脏耐用。产品不仅吸附力强劲，而是磁吸区域布局恰到好处，不会挡到iPhone 12/13系列机型的摄像头，不影响边充电边拍照。
产品不仅可当无线充电支架，边充边刷剧。性能上支持20W PD有线快充以及最大15W无线充，支持iPhone 12/13机型7.5W无线充，性能实用。
充电头网通过拆解了解到，充电宝两部分外壳都贴有泡棉对电芯进行保护，PCB板实用螺丝固定非常牢固。而且设有赛芯微XB7608多合一锂电保护芯片对电芯进行过热、过充过放保护，热敏电阻进行温度监控。采用智融SW6201双向快充移动电源专用多合一芯片，具备多种功能，性能强悍。芯海科技MCU控制无线充输出，整体方案扎实可靠。
值得一提的是，充电头网还拆解过麦多多A to C数显快充线、麦多多47W 1A1C迷你氮化镓充电器、麦多多20W迷你PD快充、麦多多2C1A 65W氮化镓充电器等产品，欢迎查阅。
售价198都不到苹果的一半价格，拆一款“性价比”品牌磁吸充电宝
前言
摩米士是知名的配件品牌，对于磁吸无线充移动电源这个热门品类，推出了多款不同款式的产品，今天拆解的就是一款自带支架的磁吸无线充移动电源，这款移动电源内置5000mAh电池，支持15W无线充电和20W有线快充，功能强大。
这款磁吸无线充移动电源在背面增添了一个支架，为手机充电的同时，可以满足手机垂直，水平摆放，方便观看视频或者视频聊天，大大增加产品卖点。下面充电头网就对这款磁吸无线充移动电源进行拆解，看看内部设计和用料如何。
摩米士磁吸无线充移动电源开箱
包装盒正面印有MOMAX品牌、产品外观图、名称以及卖点等。
背面印有产品使用场景图以及参数信息。

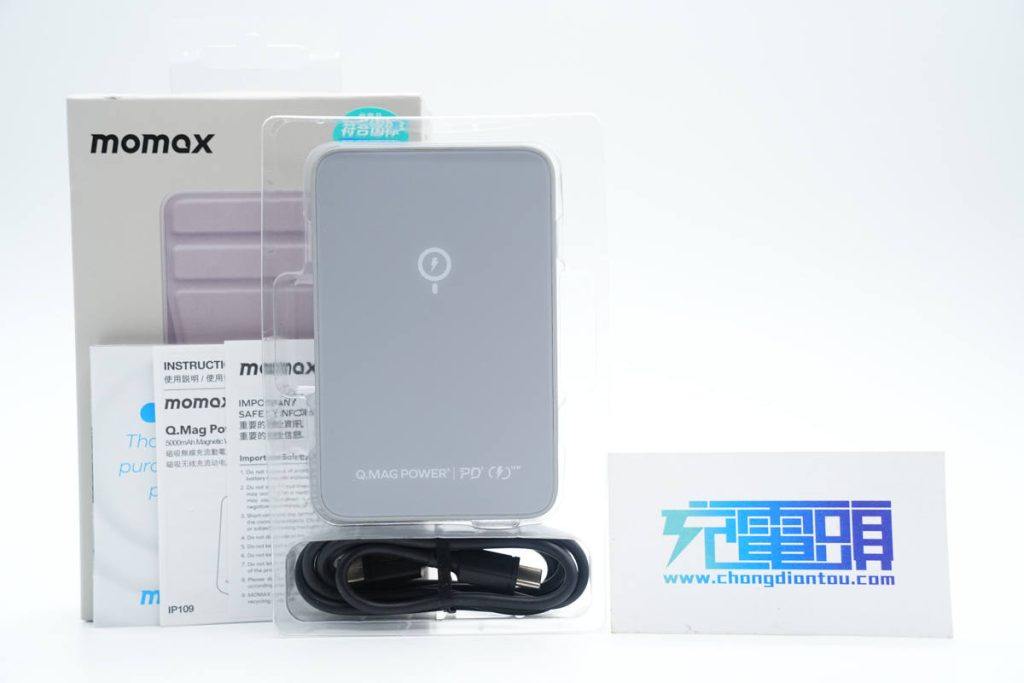

包装内含移动电源、数据线以及使用说明书。

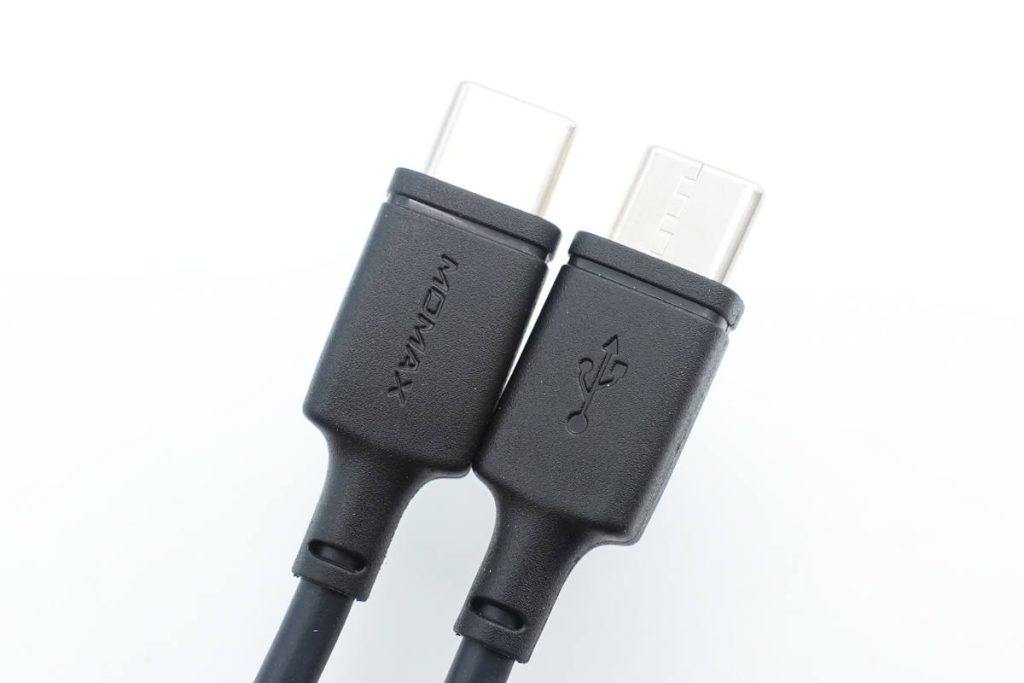

附带线缆是CC线，线头外壳磨砂方便插拔，其中一面印有MOMAX品牌。

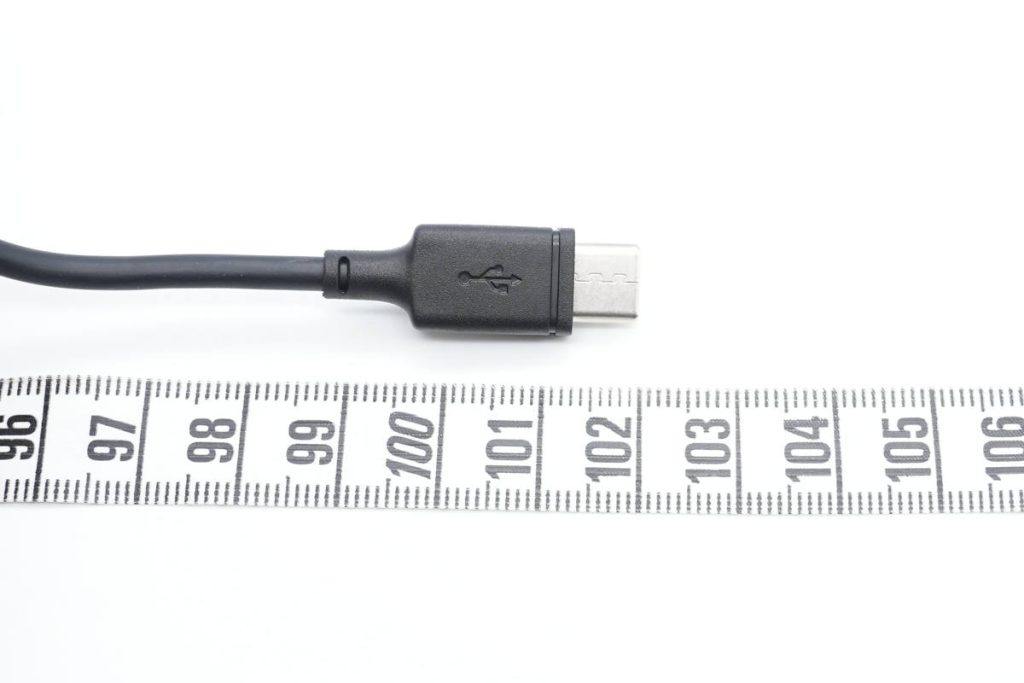

测得线缆长度约为102cm。

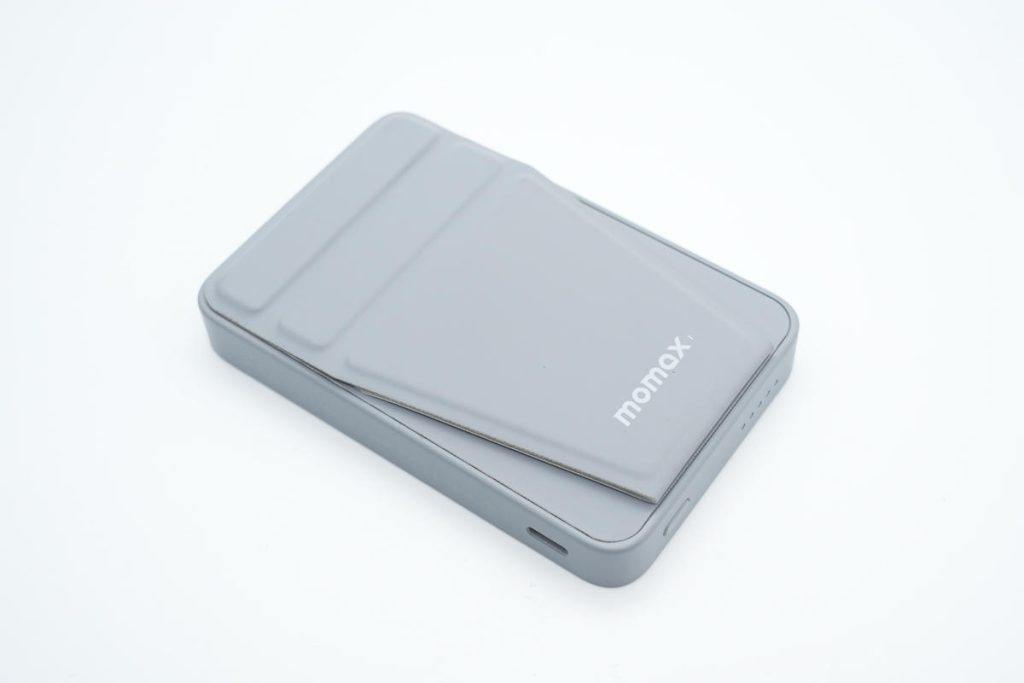

这款磁吸无线充移动电源灰色配色，外壳采用PC防火材质，表面磨砂抗指纹。

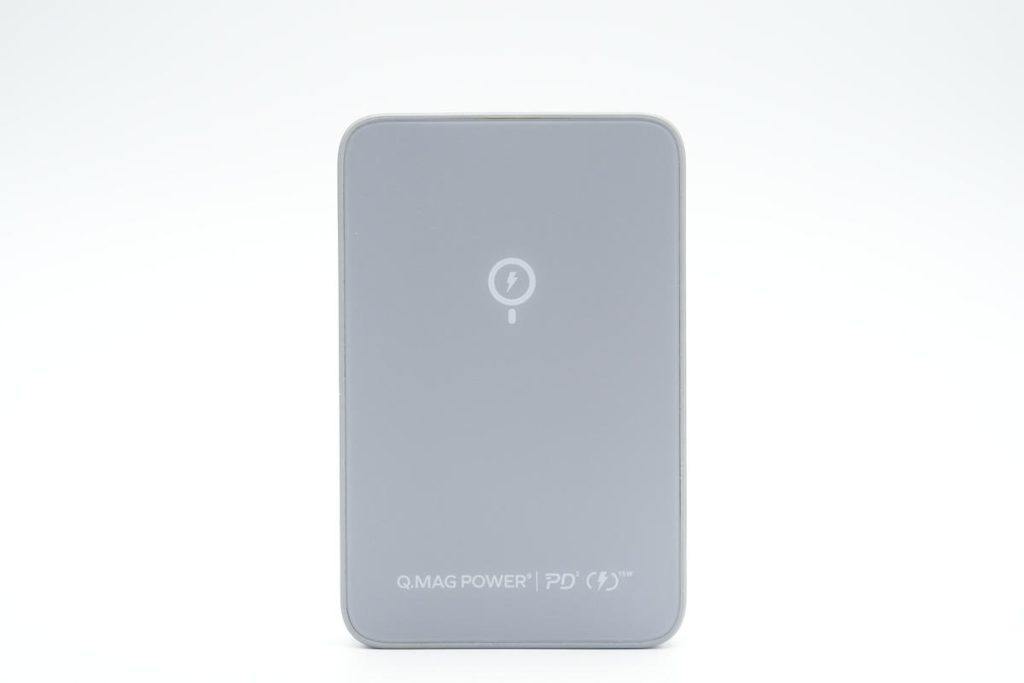

机身正面印有无线充、Q.MAG POWER和PD快充标识。
背面设有可折叠式皮质支架，并印有MOMAX品牌。

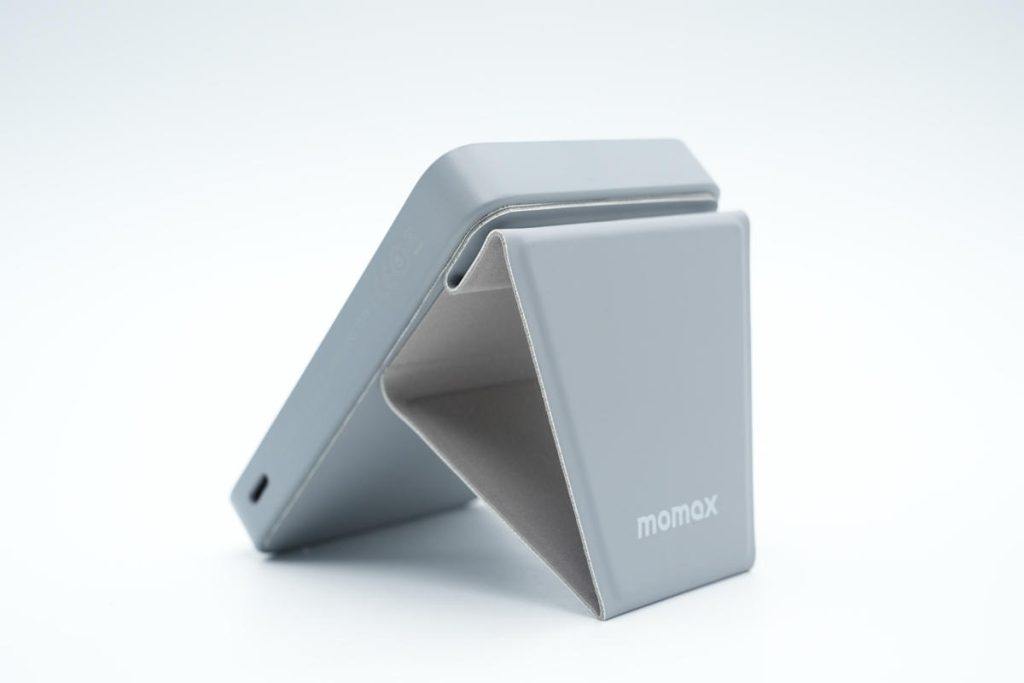

支架展开便可以让这款磁吸充电宝秒变立式无线充，让用户能够变充电边刷剧，极大提升产品实用性。

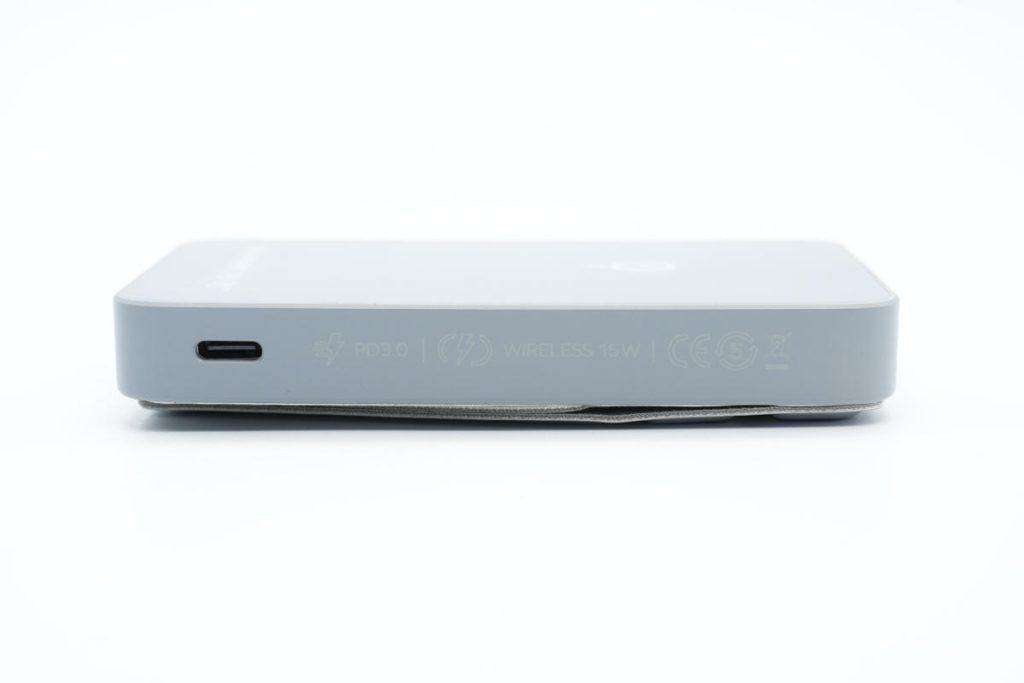

机身一侧配有单USB-C接口，此外印有PD3.0快充、15W无线充、CE认证等信息。

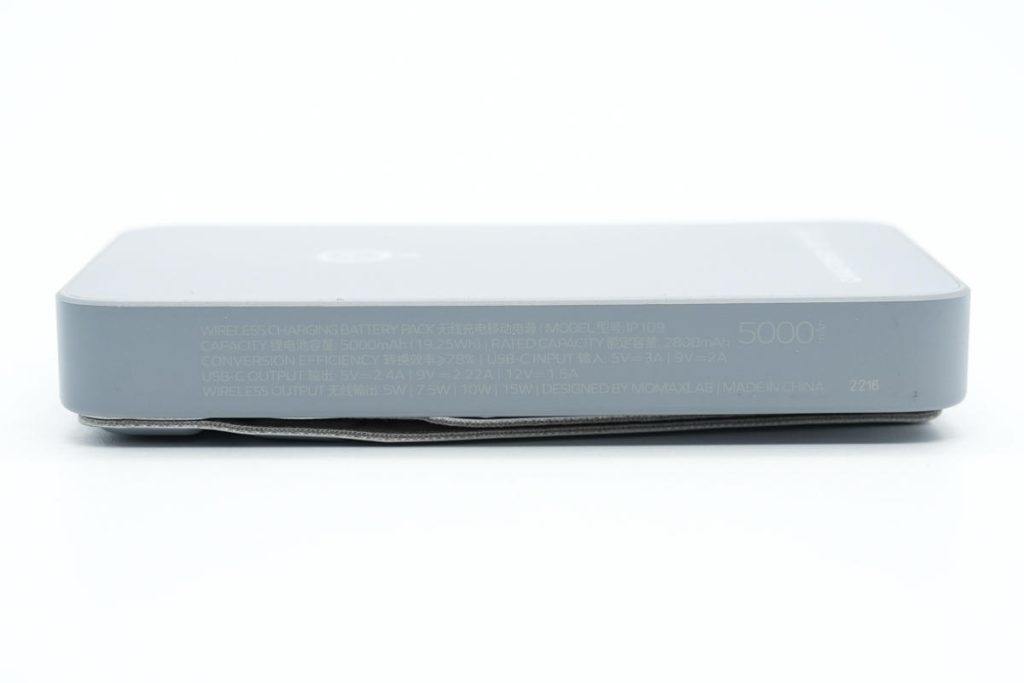

另一侧印有产品参数
型号：IP109
锂电池容量：5000mAh（19.25Wh）
额定容量：2800mAh
转换效率：≥78%
USB-C输入：5V3A、9V2A
USB-C输出：5V2.4A、9V2.22A、12V1.5A
无线输出：5W/7.5W/10W/15W

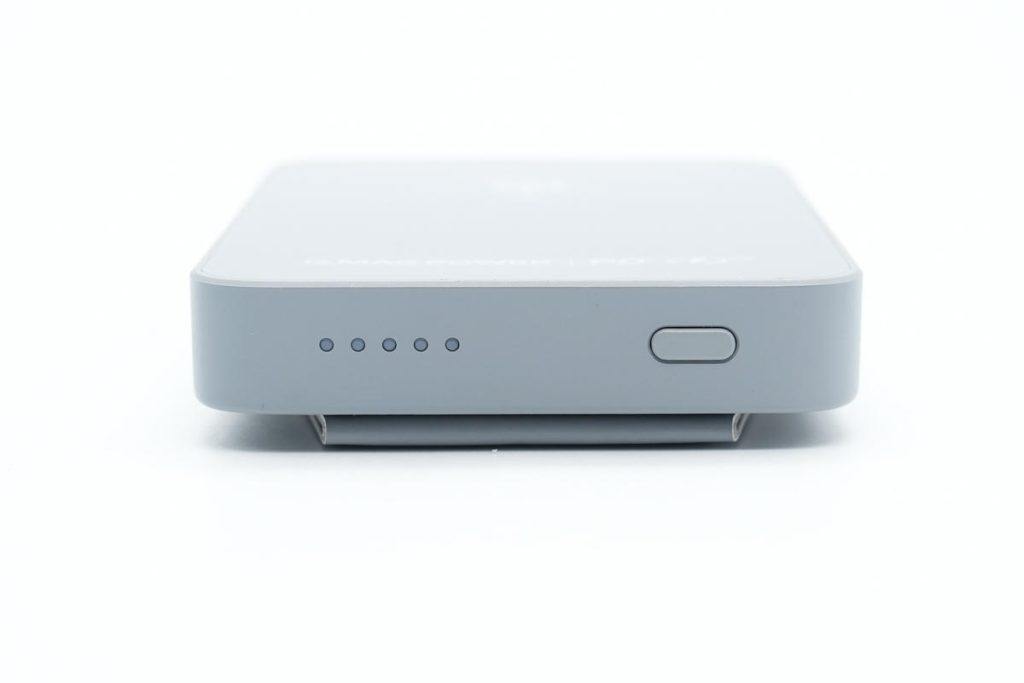

机身顶部设有电源键、充电和电量指示灯。

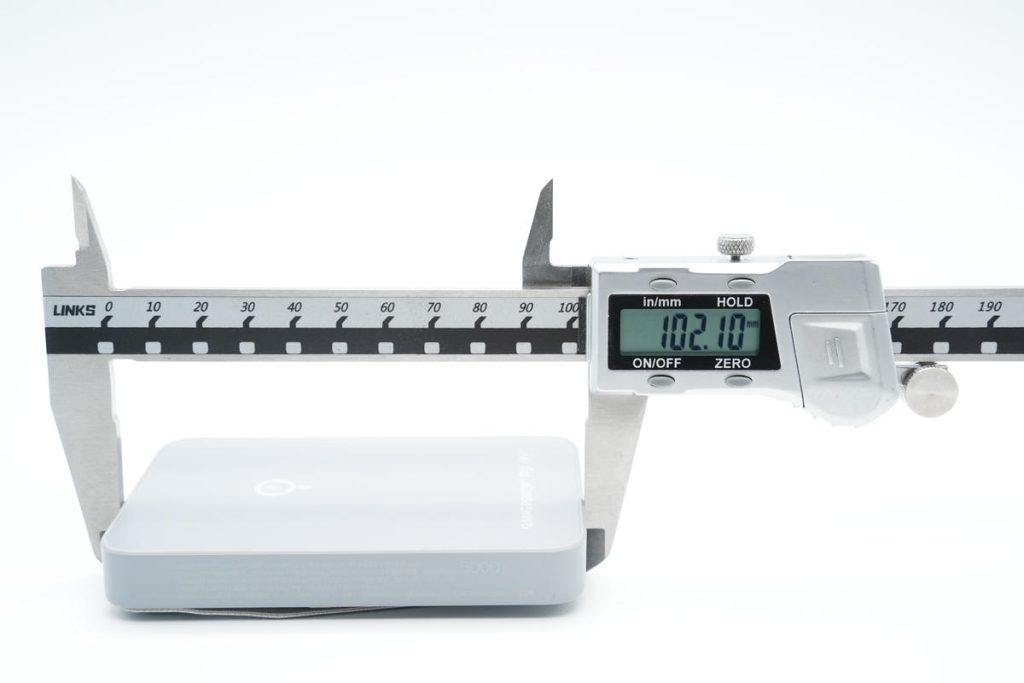

测得充电宝机身长度为102.1mm。

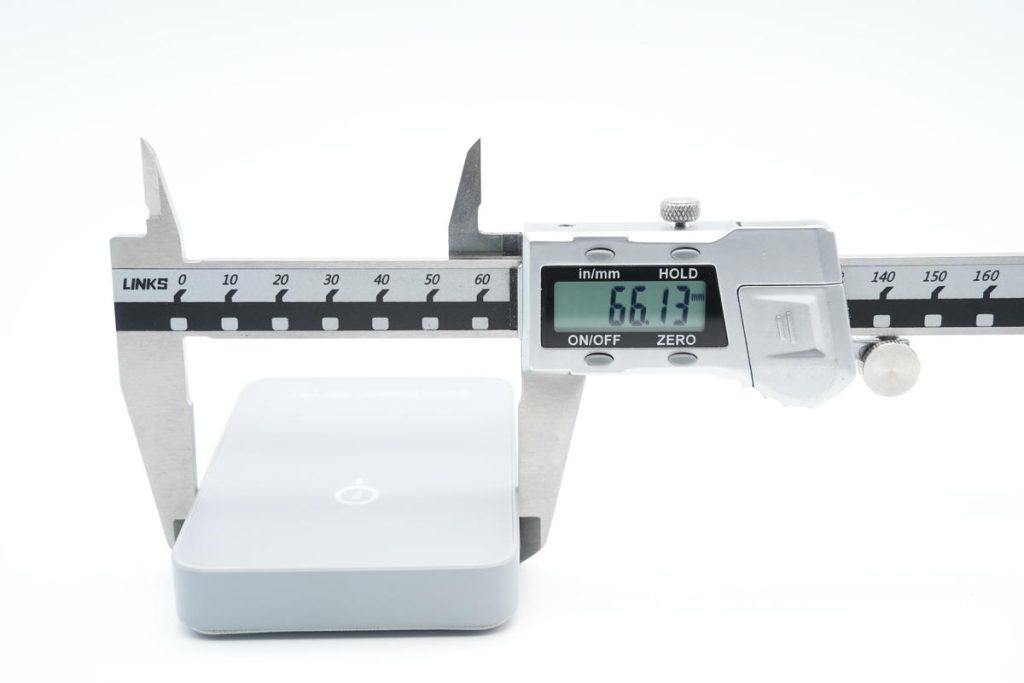

宽度为66.13mm。

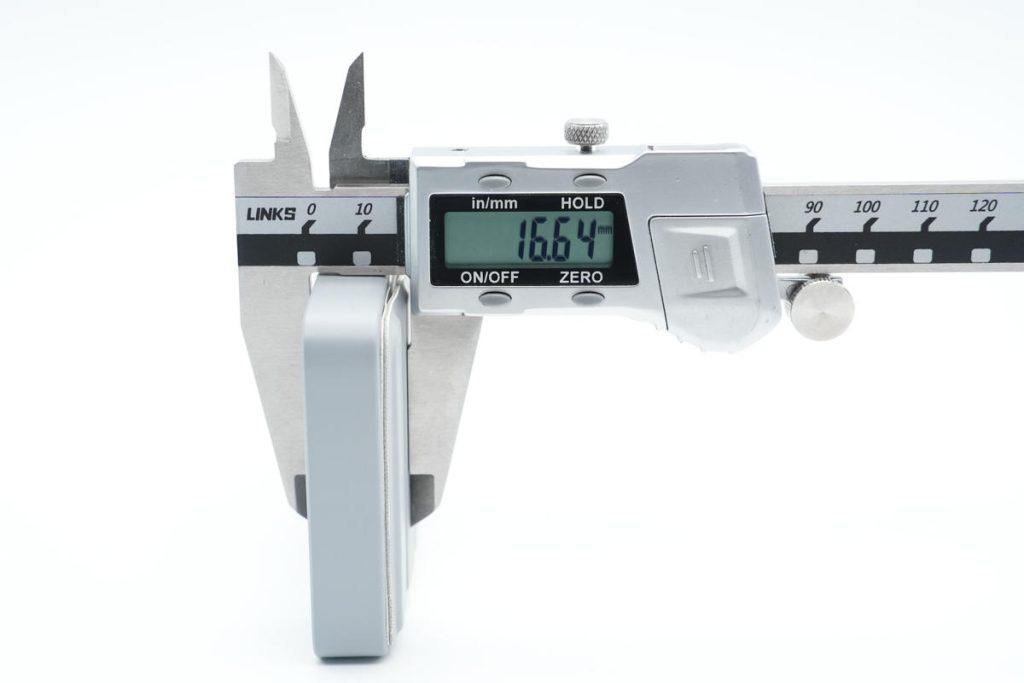

厚度为16.64mm。

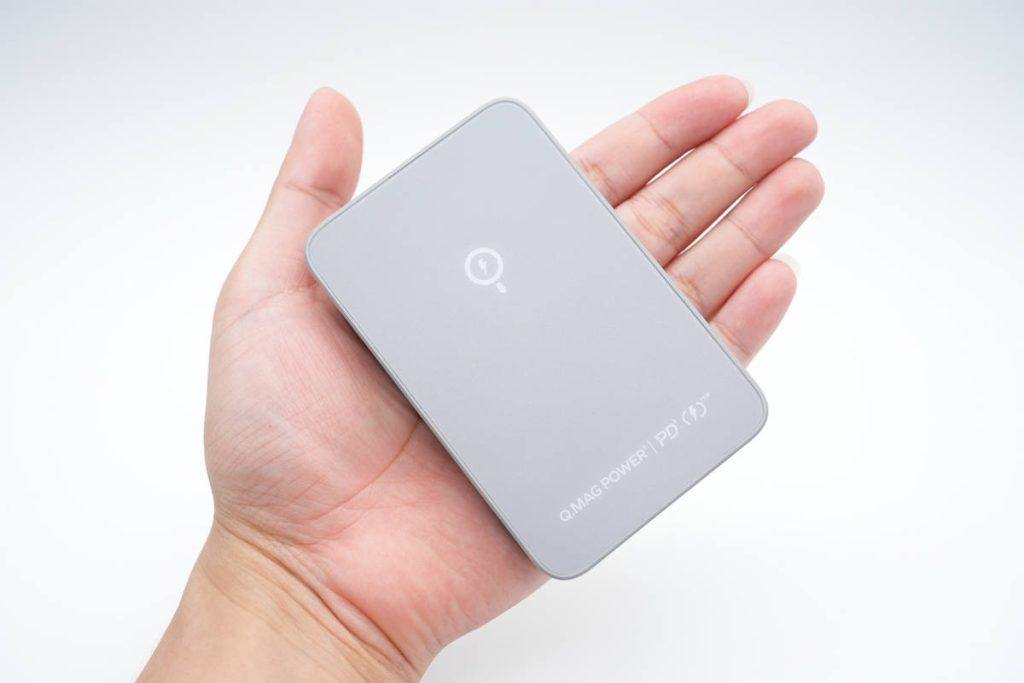

产品拿在手上的大小直观感受。

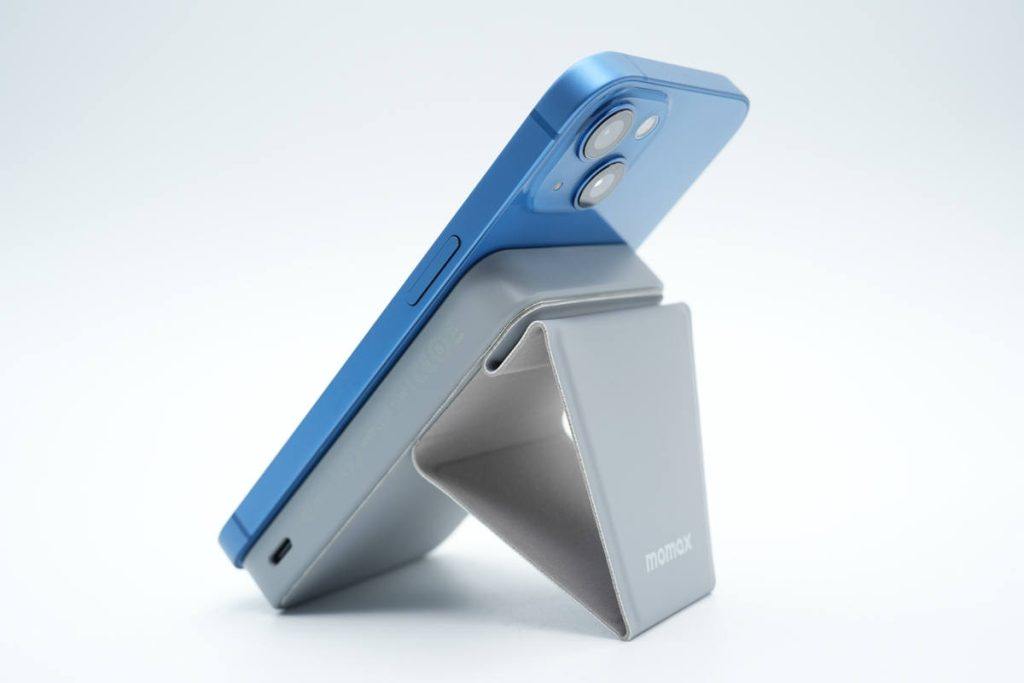

产品使用场景一览，可以充当支架实现边充电边刷剧。

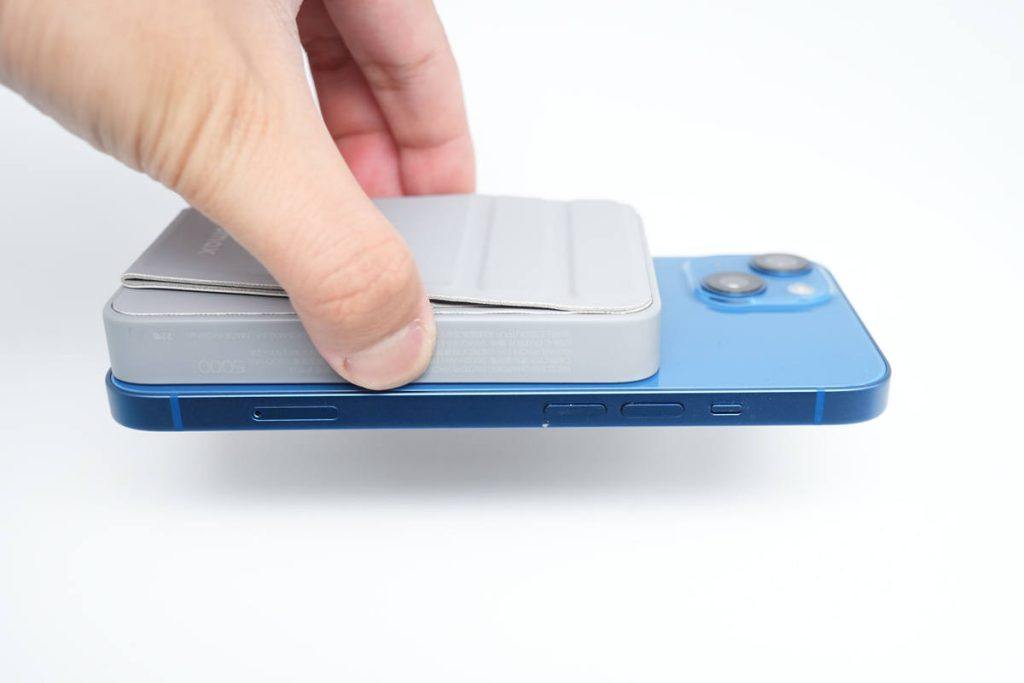

另外吸附力也很好，可以吸附手机悬空不掉落。

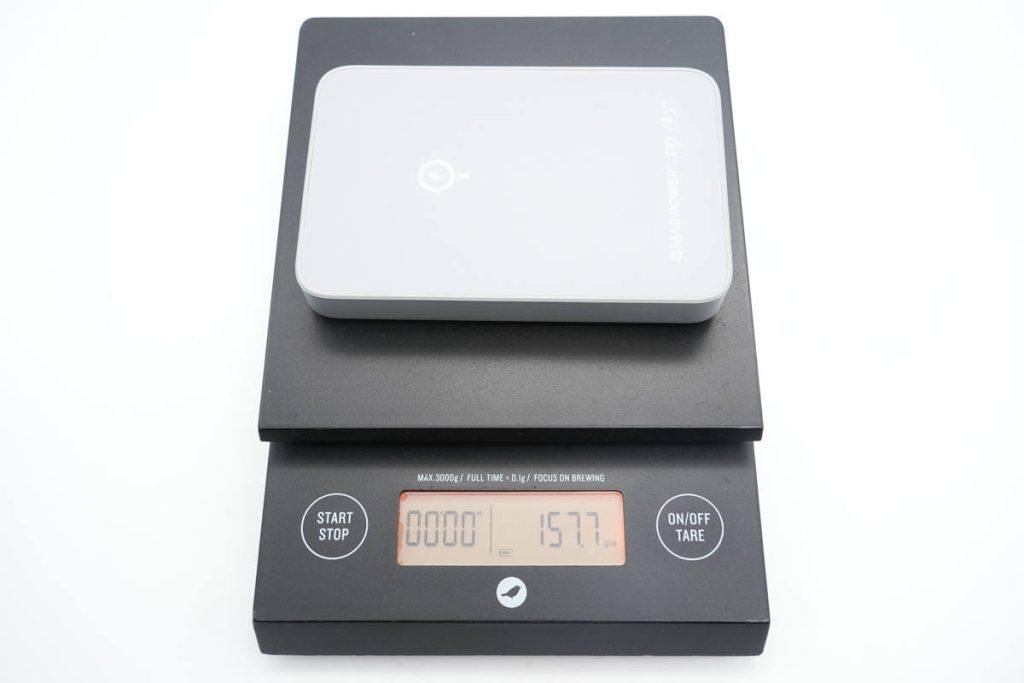

净重约为158g。

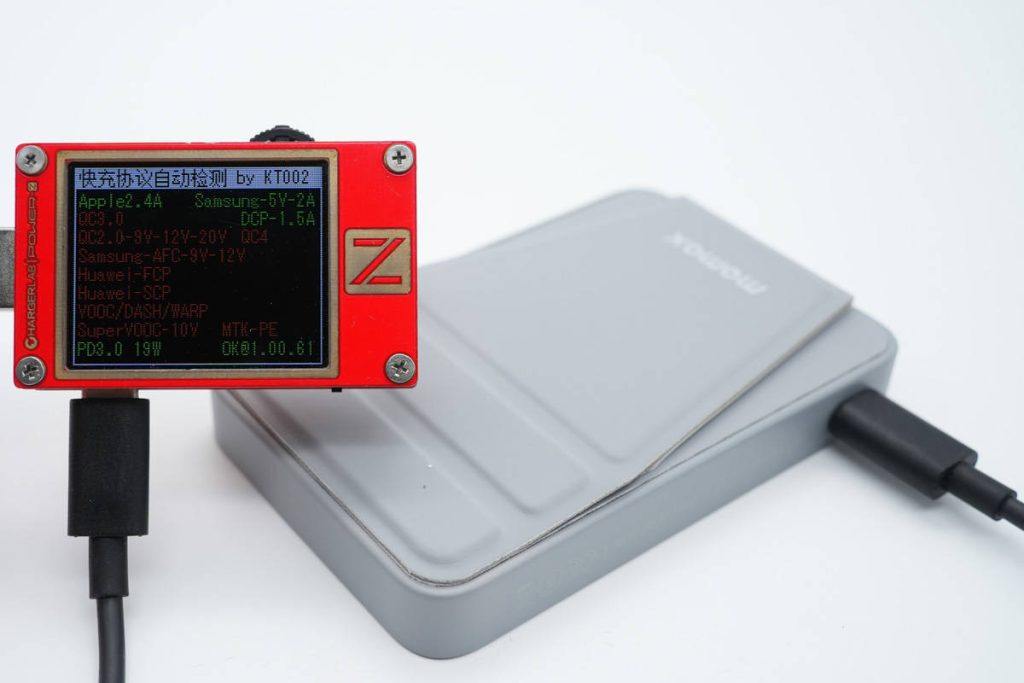

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple2.4A、Samsung 5V2A、DCP协议，以及PD3.0快充协议。
摩米士磁吸无线充移动电源拆解
在对摩米士这款磁吸无线充电宝的外观、大小、吸附力、性能等有了基本了解后，下面继续对其进行拆解，看看产品的实际用料做工如何。

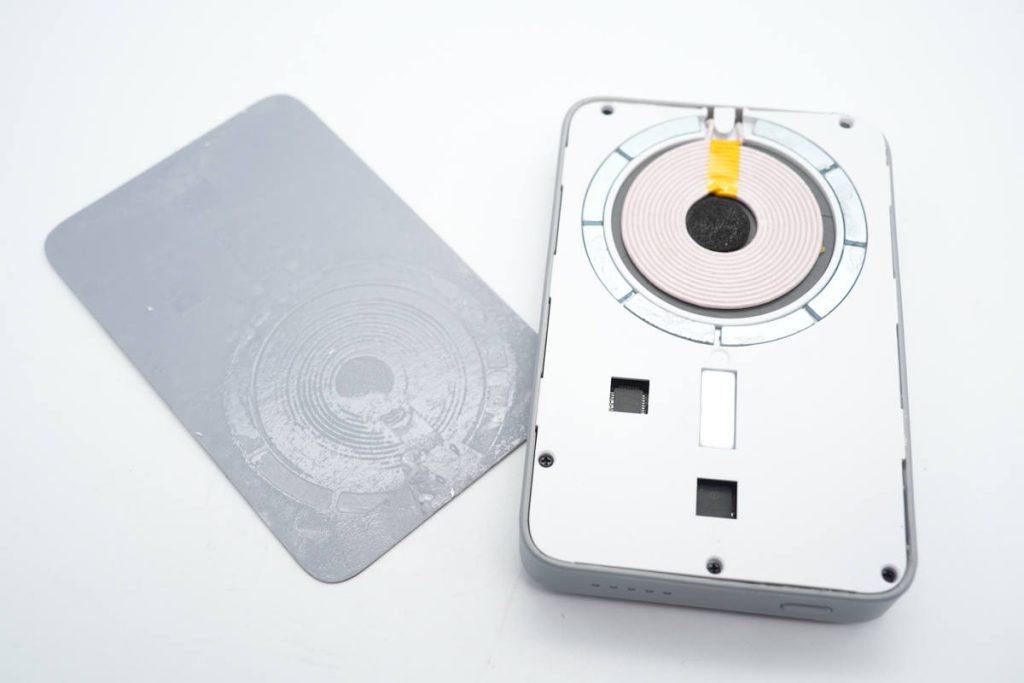

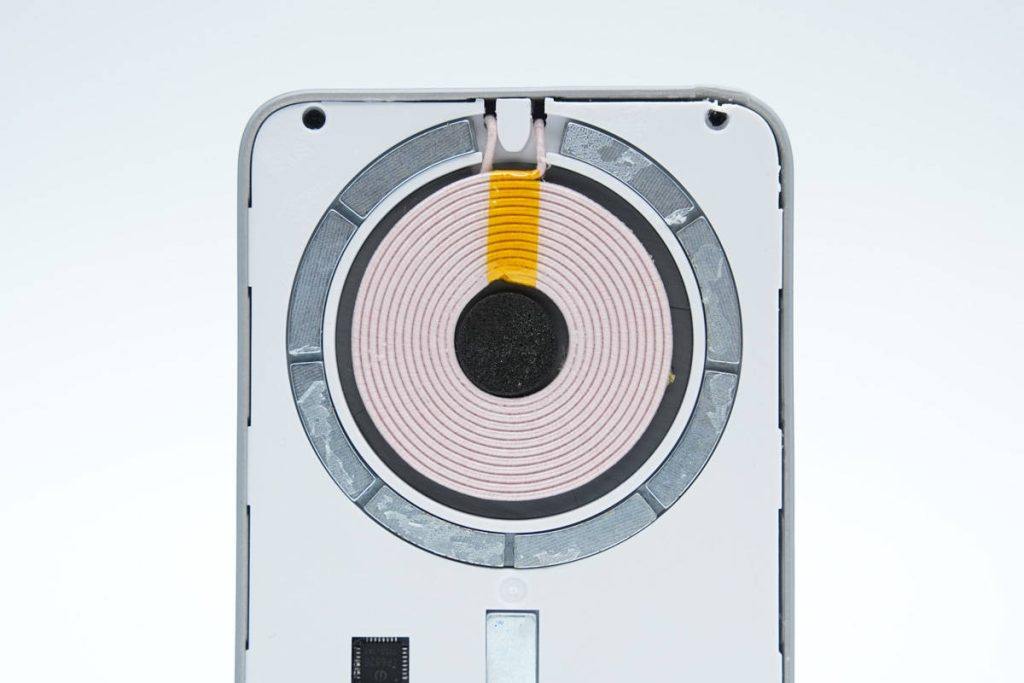

撕下表面粘贴的装饰面板，在面板下面是无线充电线圈，用于吸附手机的磁铁环和定位磁铁。
无线充电线圈固定在面板内部。

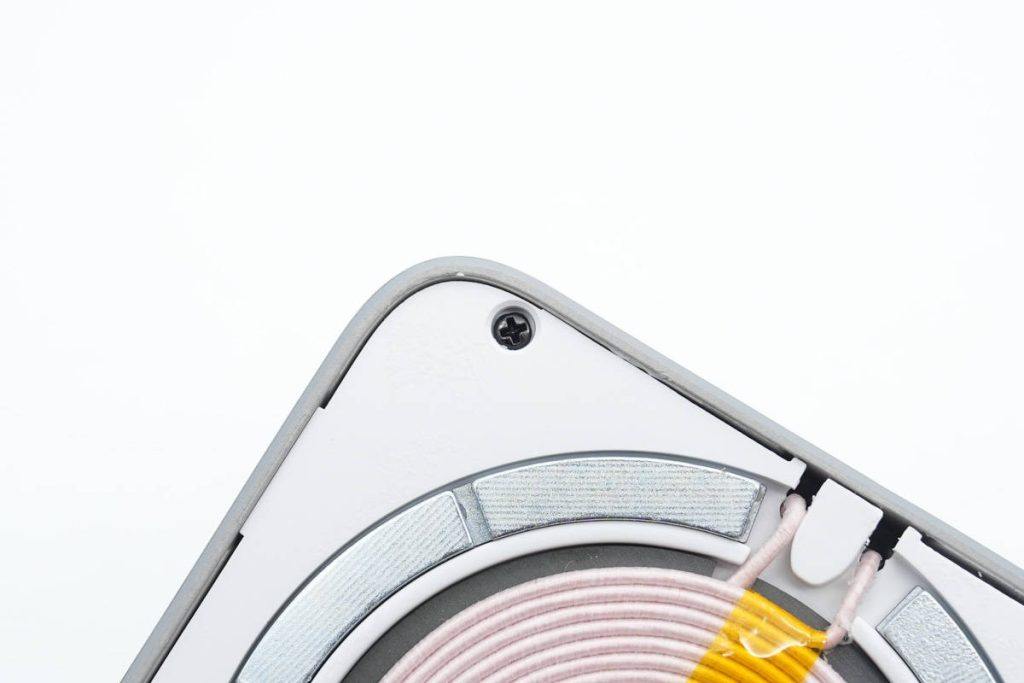

面板通过螺丝固定到外壳上。

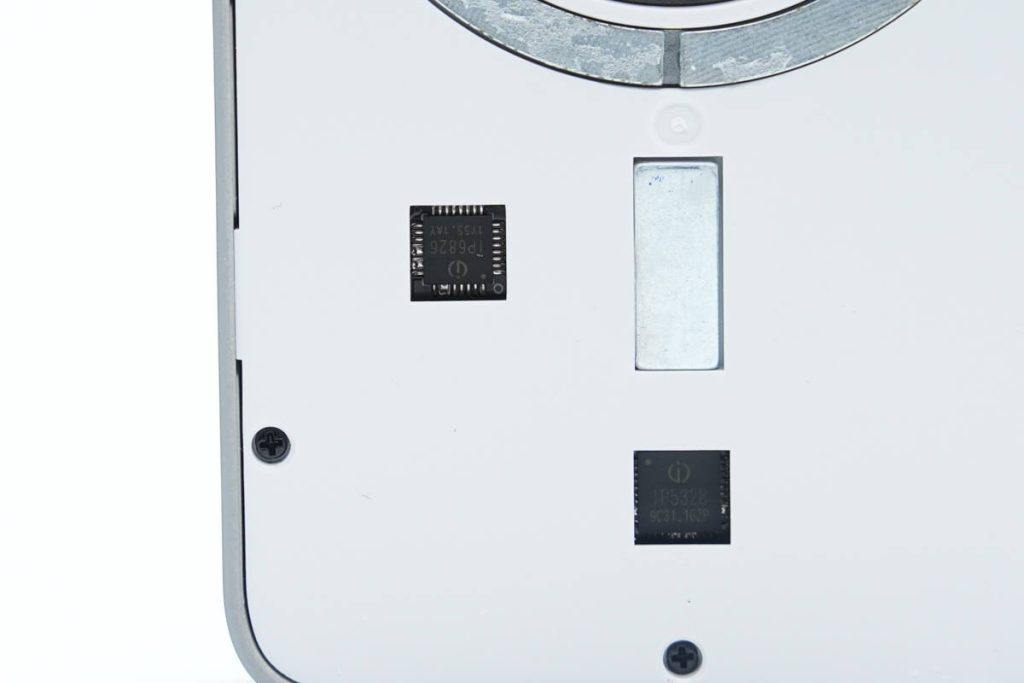

盖板对应芯片的位置镂空，露出两颗英集芯的高集成SOC芯片。

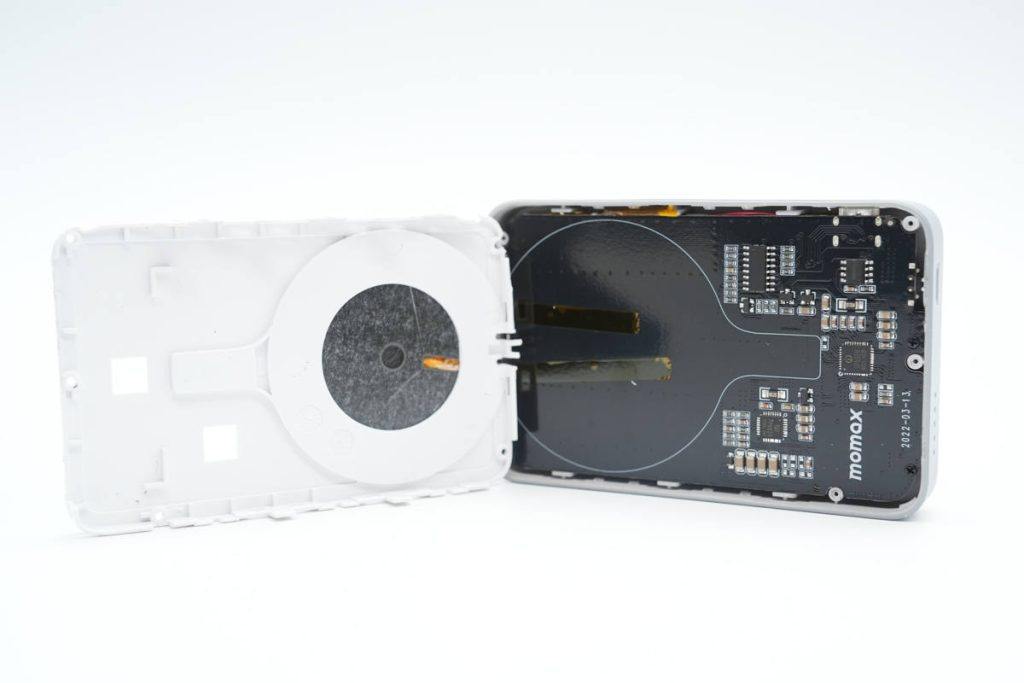

拧下固定螺丝打开盖板，在盖板下面是一整块的PCBA模块。

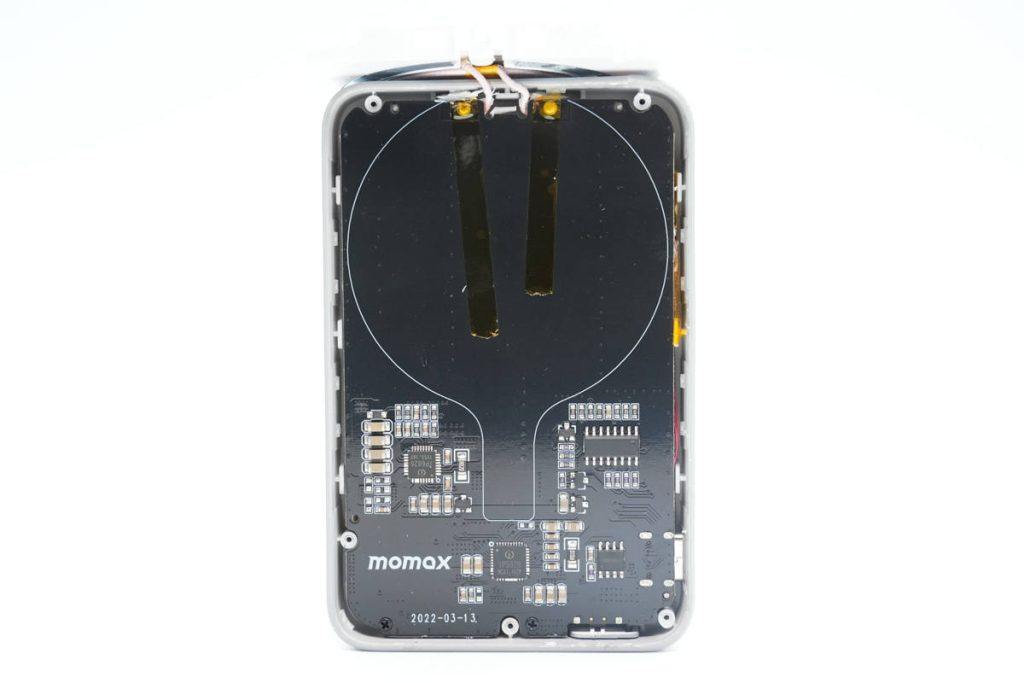

PCBA模块正面画出了线圈的定位线。
撬出电池和PCBA模块，电池通过胶水固定到外壳上。

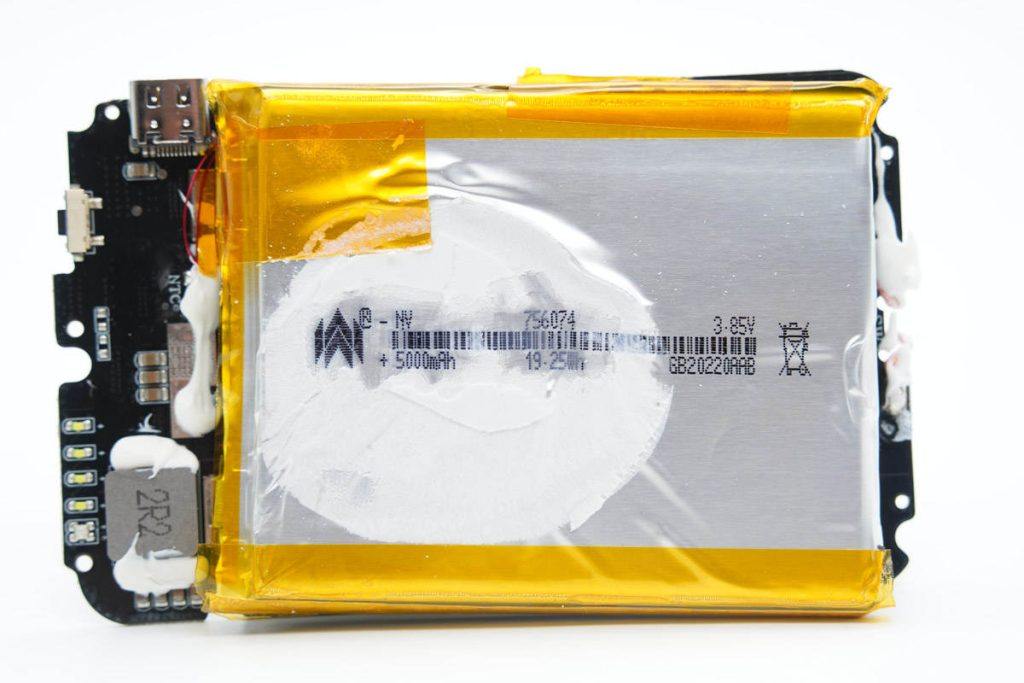

电池来自诺威新能源，容量为5000mAh，电压为3.85V，属于高压电池，相比3.7V锂电池具有更高的能量，电池尺寸为7.5mm厚，60mm宽，74mm长。

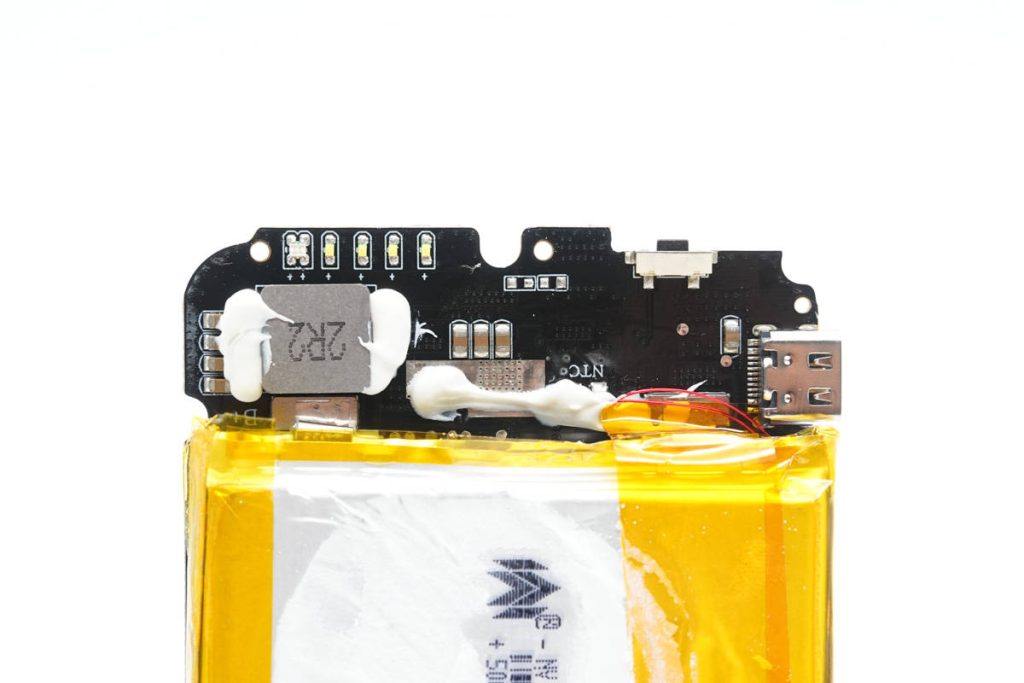

电池点焊连接到PCBA模块上，并粘贴有热敏电阻检测电池温度。
电池侧面固定的热敏电阻特写。

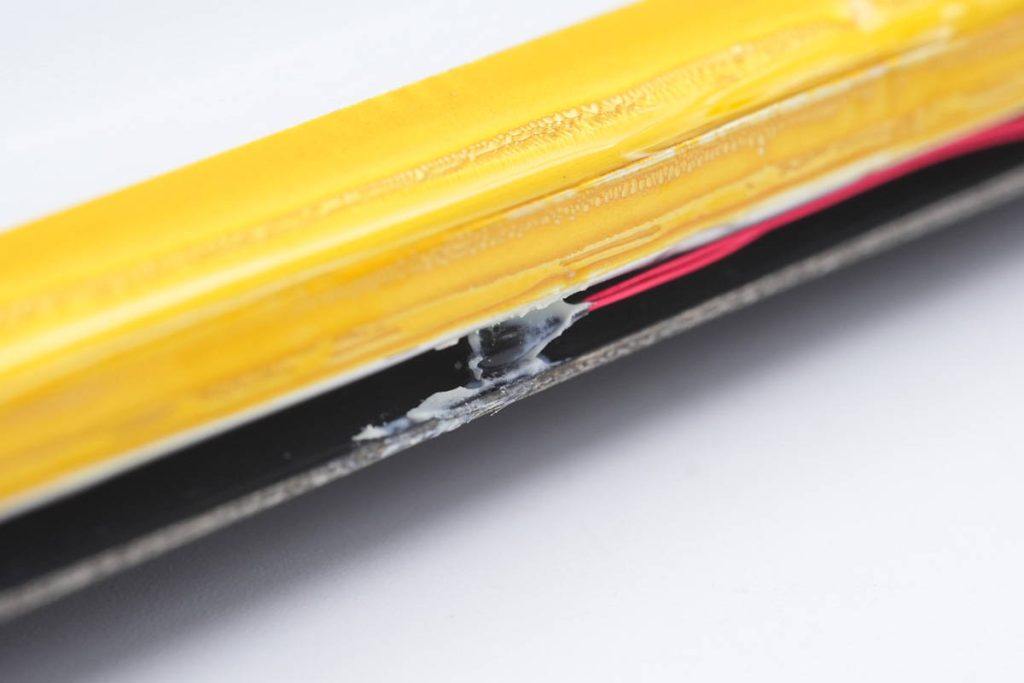

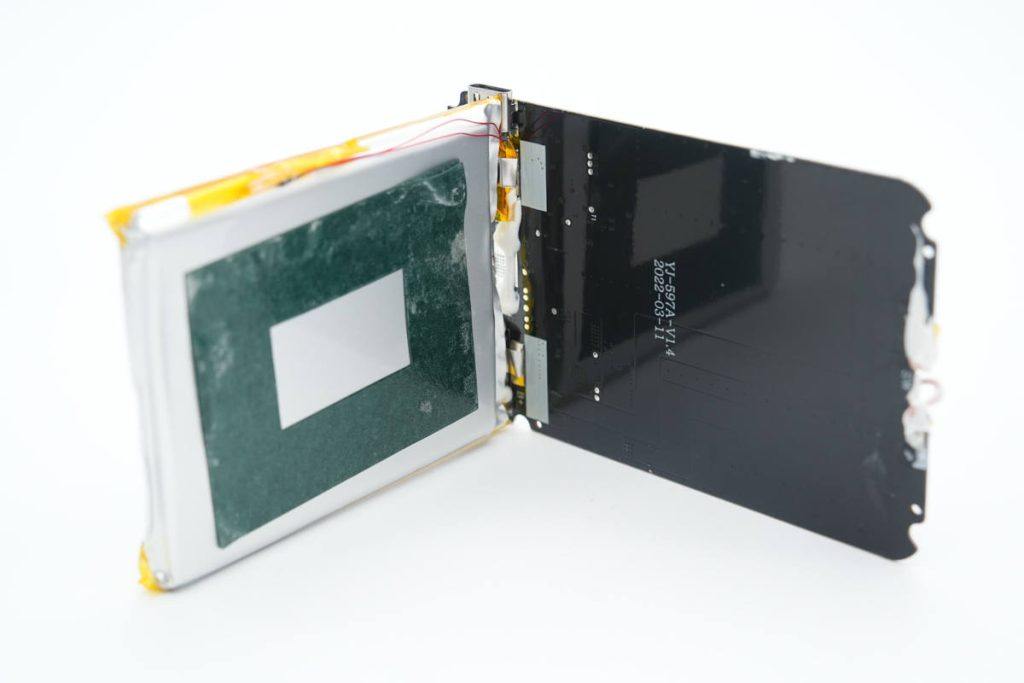

电池通过双面胶固定到PCBA模块上。

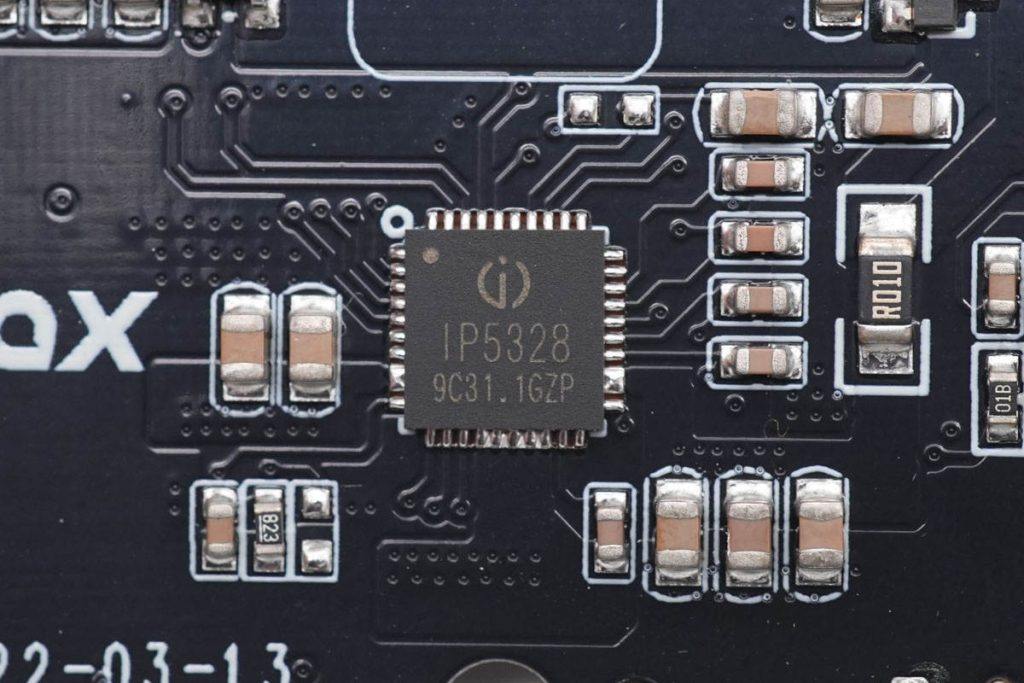

移动电源主控芯片采用英集芯IP5328P，集成了升降压和协议识别功能。得益于高集成度，芯片外围器件少，所以IP5328很适合应用于小尺寸PCB设计。同时英集芯IP5328P还集成QC2.0/QC2.0/ QC 3.0 输出快充协议，并且通过了QC3.0高通认证，证书编号：4788056908-2。集成FCP、AFC、SFCP、MTK PE、USB C DRP 、BC1.2输入 /输出充电协议。
充电头网通过拆解了解到，采用英集芯IP5328P的产品还有腾讯赤兔马移动电源、品胜TS-D245 USB PD移动电源、羽博20000mAh PD移动电源、华美M10移动电源、OLODO CS3-PD18 移动电源、realme 10000mAh移动电源等。
2.2μH升降压电感焊接在PCB背面，降低厚度，两侧打胶固定。采用10*10mm大尺寸电感，降低温升。

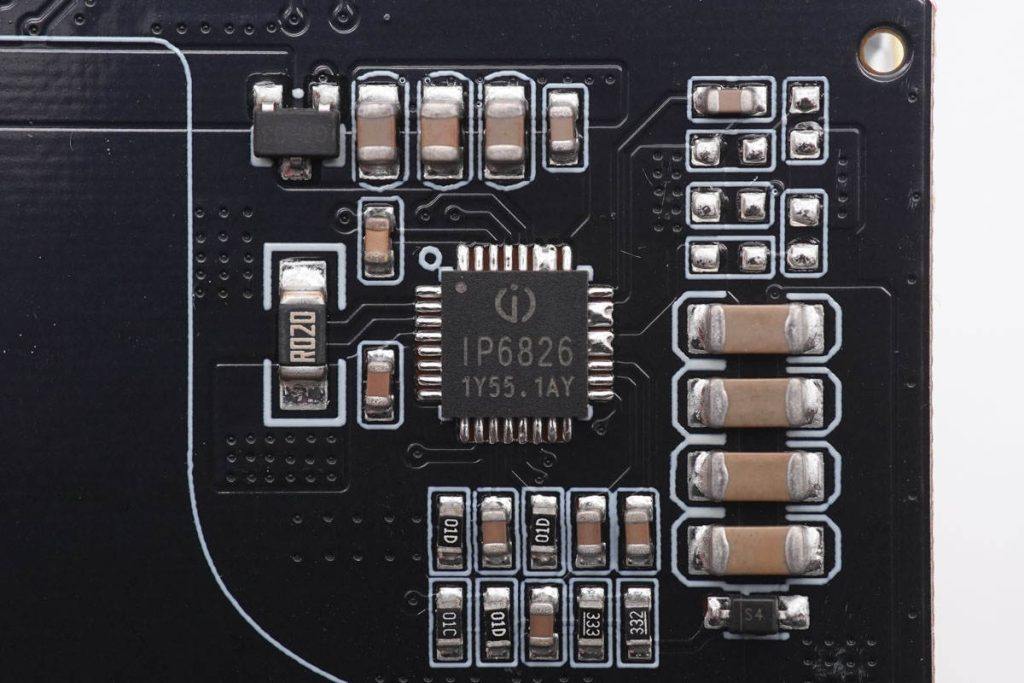

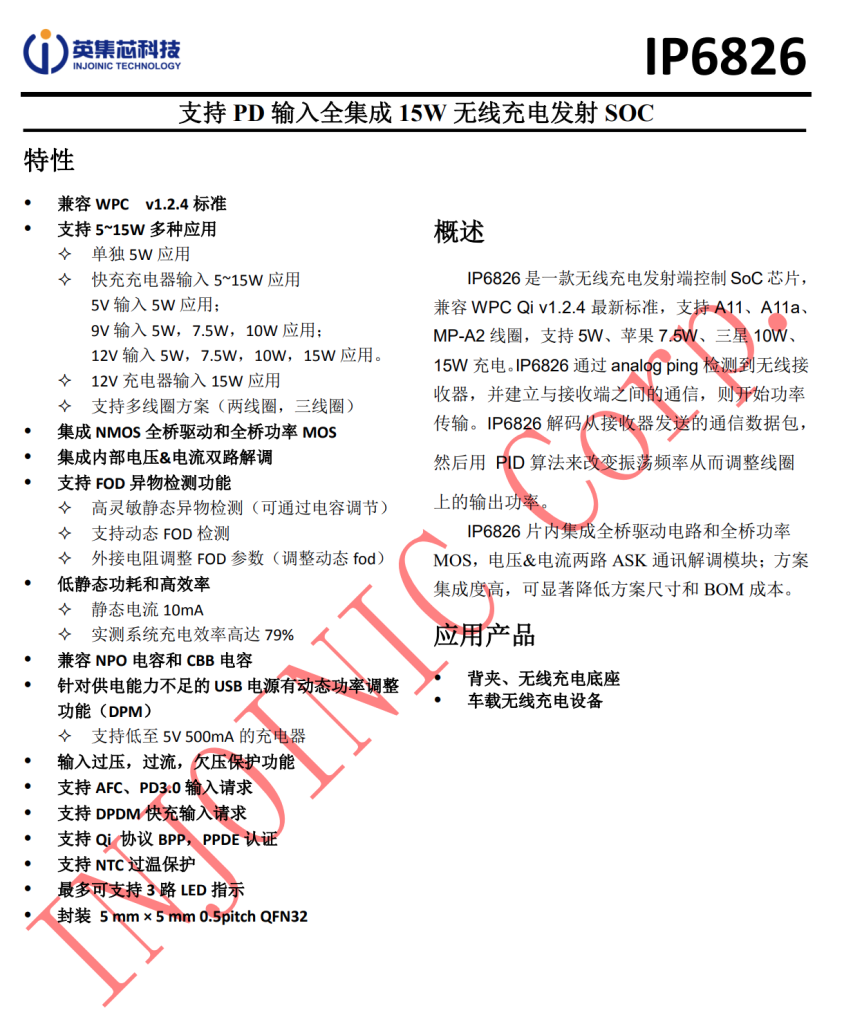

无线充电部分采用英集芯IP6826无线充电发射SOC，芯片内部集成全桥驱动电路和全桥功率MOS，集成电压和电流两路解调模块，支持15W无线充电应用，并且支持双线圈和三线圈应用，并兼容NPO和CBB谐振电容，单颗芯片即可实现完整的无线充电设计，支持USB PD等快充取电。
英集芯IP6826采用QFN5*5-32封装，适用于无线充电应用，例如无线充电背夹，无线充电器以及无线车充应用。

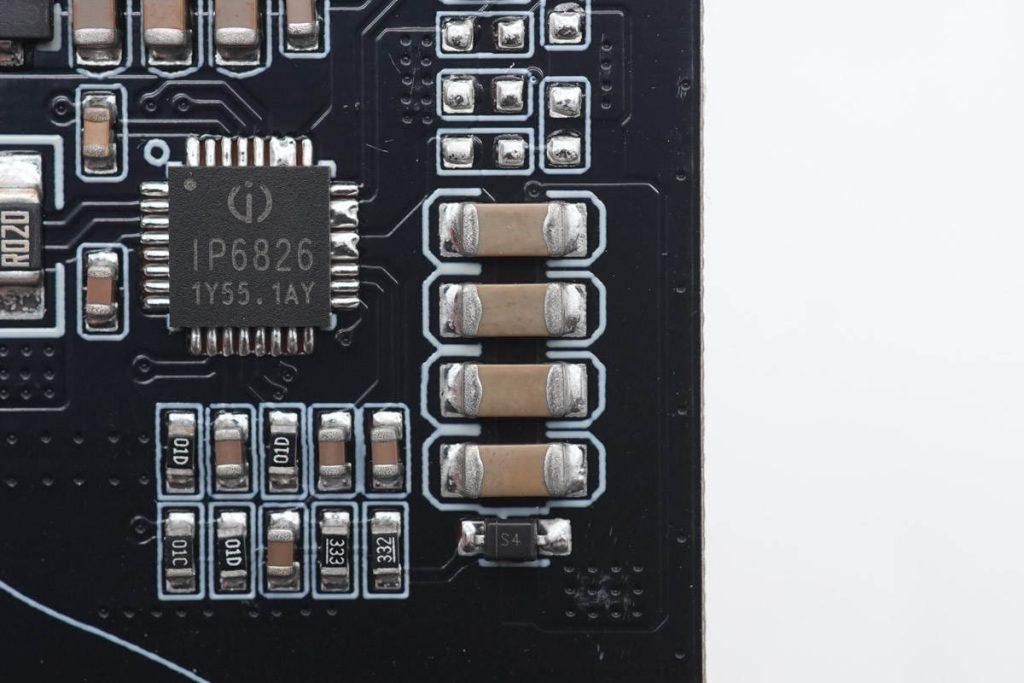

无线充电谐振电容特写，采用NPO电容，1206封装，四颗并联。

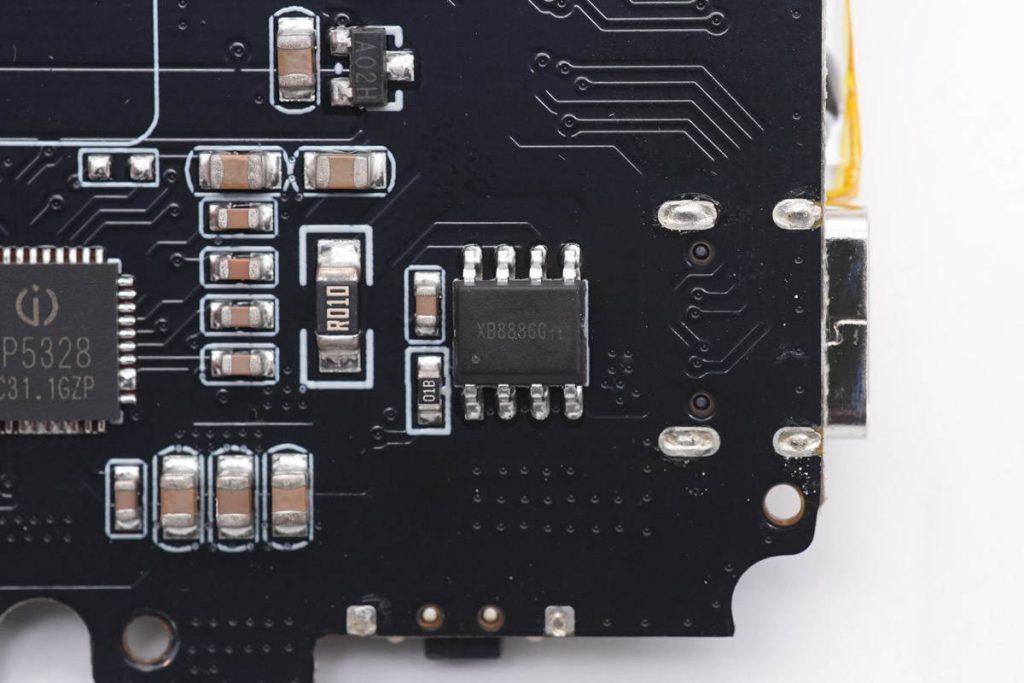

电池保护芯片采用赛芯微XB8886G，是一颗高集成一体化的电池保护芯片，支持电池过充，过放和过流保护。
用于指示灯控制的无标单片机特写。

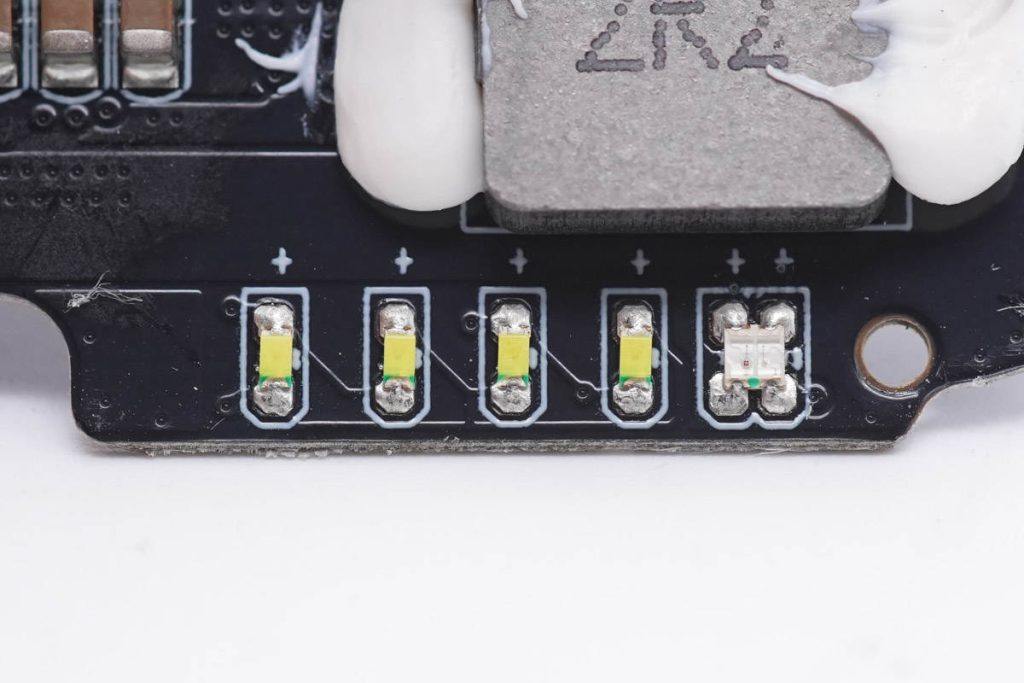

电源指示灯和状态指示灯特写，指示移动电源的快充状态及电池电量。

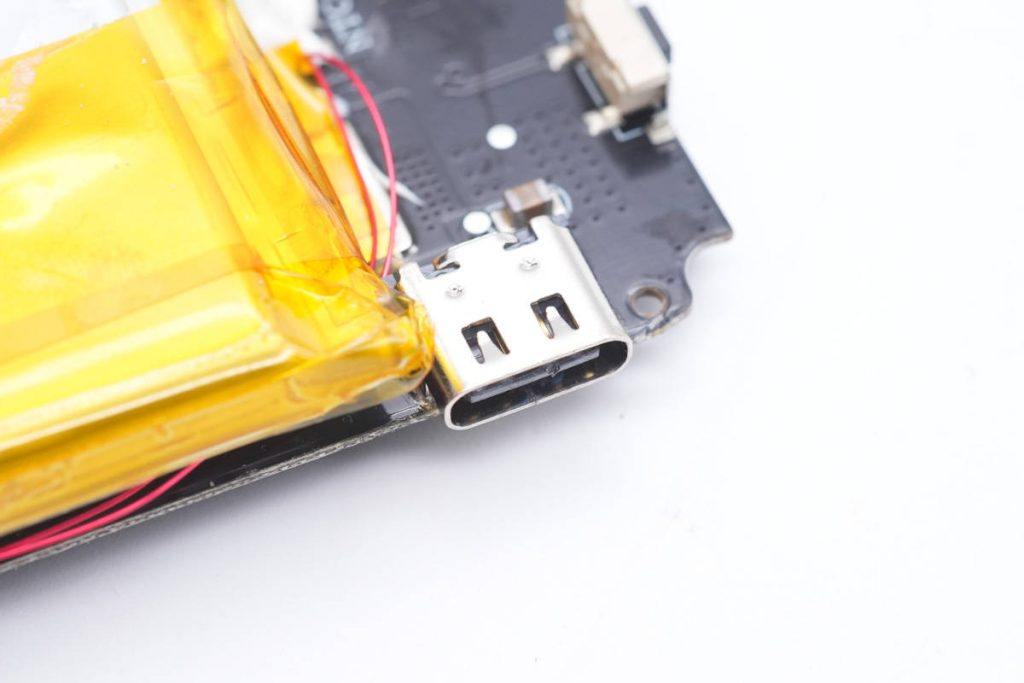

USB-C母座采用过孔焊接固定，黑色胶芯不露铜。

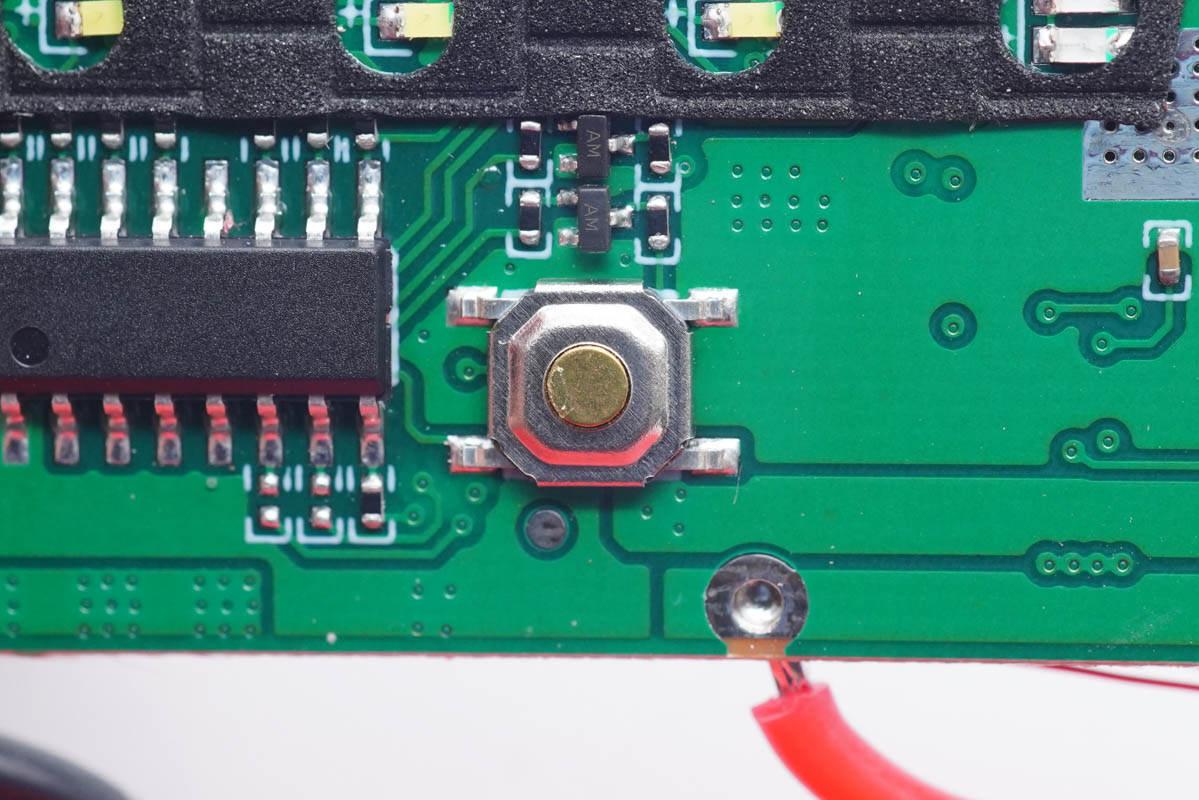

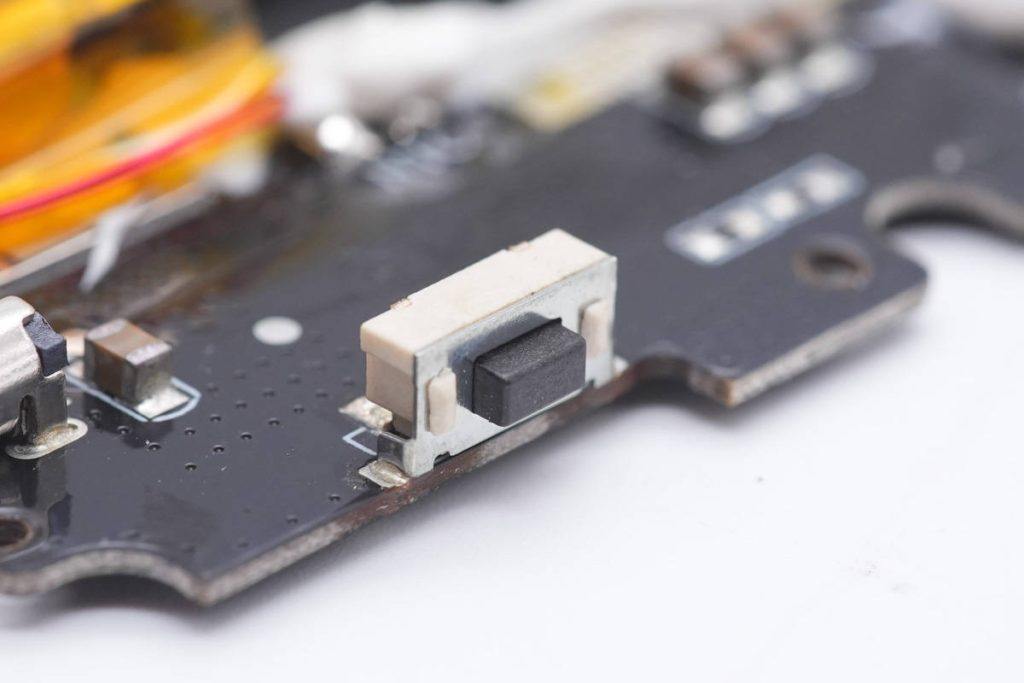

电量显示按键采用贴片焊接。

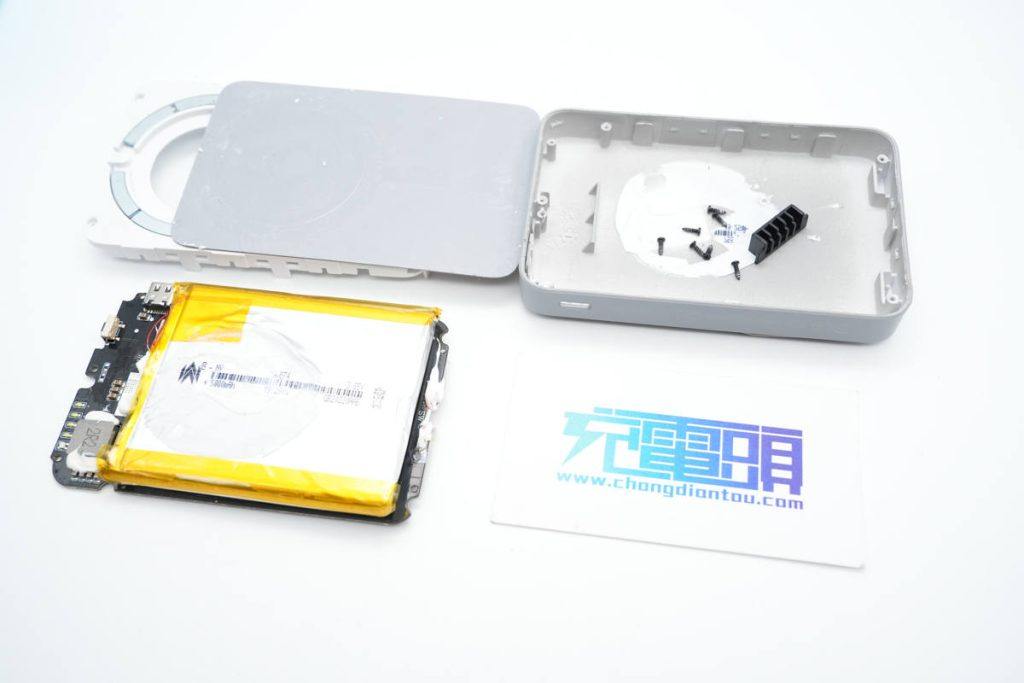

全部拆解完毕，来张全家福。
充电头网拆解总结
摩米士这款5000mAh磁吸无线充移动电源体积小巧，支持磁吸在苹果手机背面充电，支持15W无线快充和20W有线快充，对常见的手机都有非常优秀的兼容性，满足绝大多数需求。同时这款无线充移动电源在背面增添了手机支架，支持手机水平和垂直放置，大大方便使用。
充电头网通过拆解了解到，这款磁吸无线充移动电源内置了诺威新能源的3.85V高平台锂电池，并使用英集芯IP5328+IP6826两颗高集成芯片。其中IP5328是一颗完整的快充移动电源SOC，支持广泛的快充协议。IP6826是一颗一体化全集成的无线充电SOC，两颗高集成芯片的应用，大大简化了快充无线充移动电源的设计。
