PROTEUS仿真DHT11模块

实现功能：Proteus软件仿真AT89C51单片机：实现定时读取DHT11温湿度，在LCD1602上显示，同时通过TTL通讯输出到串口，用串口助手接收显示温湿度。

一、需要的软件Keil 4、VSPD（虚拟串口）、串口助手、Proteus。

二、Proteus中需要的元件：AT89C51、LM016M、COMPIM、CAP、RES、DHT11、MAX232等

三、运行结果截图：

运行截图

四、电气原理图（图中未设计晶振及复位电路）：

电气原理图

五、模块化编程

看到的很多例程都是将所有函数、中断、main函数集中在一个.c文件中。对于一个简单的点灯程序来说没有问题，如涉及模块较多或者需要多人合作完成的项目，代码集中在一个文件中将会造成很大的麻烦，不利于多人合作及软件的调试。本项目规划将软件分5个模块实现，分别是LCD1602、DELAY、DHT11、SERIAL、TIME，由不同的人完成不同的功能，最终集中到mian函数中调用，完成本项目。其中LCD1602模块实现显示功能；DELAY模块实现延时功能；DHT11模块实现数据采集功能；SERIAL模块实现串口通讯功能；TIME模块实现时间中断功能。模块具体的实现及涉及的知识点下一篇详细介绍。

阿波罗 STM32F767 开发板资料连载第39章 DHT11 数字温湿度传感器

2）摘自《STM32F7 开发指南(HAL 库版)》关注官方微信号公众号，获取更多资料：正点原子

第三十九章 DHT11 数字温湿度传感器实验

上一章，我们介绍了数字温度传感器 DS18B20 的使用，本章我们将介绍数字温湿度传感器

DHT11 的使用，该传感器不但能测温度，还能测湿度。本章我们将向大家介绍如何使用

STM32F767 来读取 DHT11 数字温湿度传感器，从而得到环境温度和湿度等信息，并把从温湿

度值显示在 LCD 模块上。本章分为如下几个部分：

39.1 DHT11 简介

39.2 硬件设计

39.3 软件设计

39.4 下载验证

39.1 DHT11 简介

DHT11 是一款湿温度一体化的数字传感器。该传感器包括一个电阻式测湿元件和一个 NTC

测温元件，并与一个高性能 8 位单片机相连接。通过单片机等微处理器简单的电路连接就能够

实时的采集本地湿度和温度。DHT11 与单片机之间能采用简单的单总线进行通信，仅仅需要一

个 I/O 口。传感器内部湿度和温度数据 40Bit 的数据一次性传给单片机，数据采用校验和方式

进行校验，有效的保证数据传输的准确性。DHT11 功耗很低，5V 电源电压下，工作平均最大

电流 0.5mA。

DHT11 的技术参数如下：

 工作电压范围：3.3V-5.5V

 工作电流 ：平均 0.5mA

 输出：单总线数字信号

 测量范围：湿度 20~90％RH，温度 0~50℃

 精度 ：湿度±5%，温度±2℃

 分辨率 ：湿度 1%，温度 1℃

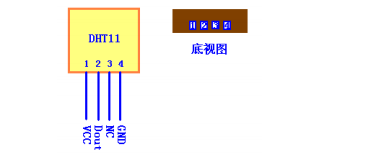

DHT11 的管脚排列如图 39.1.1 所示：

图 39.1.1 DHT11 管脚排列图

虽然 DHT11 与 DS18B20 类似，都是单总线访问，但是 DHT11 的访问，相对 DS18B20 来

说要简单很多。下面我们先来看看 DHT11 的数据结构。

DHT11 数字湿温度传感器采用单总线数据格式。即，单个数据引脚端口完成输入输出双向

传输。其数据包由 5Byte（40Bit）组成。数据分小数部分和整数部分，一次完整的数据传输为

40bit，高位先出。DHT11 的数据格式为：8bit 湿度整数数据+8bit 湿度小数数据+8bit 温度整数

数据+8bit 温度小数数据+8bit 校验和。其中校验和数据为前四个字节相加。

传感器数据输出的是未编码的二进制数据。数据(湿度、温度、整数、小数)之间应该分开

处理。例如，某次从 DHT11 读到的数据如图 39.1.2 所示：

图 39.1.2 某次读取到 DHT11 的数据

由以上数据就可得到湿度和温度的值，计算方法：

湿度= byte4 . byte3=45.0 (％RH)

温度= byte2 . byte1=28.0 ( ℃)

校验= byte4+ byte3+ byte2+ byte1=73(=湿度+温度)(校验正确)

可以看出，DHT11的数据格式是十分简单的，DHT11和 MCU的一次通信最大为 3ms 左右，

建议主机连续读取时间间隔不要小于 100ms。

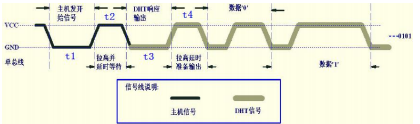

下面，我们介绍一下 DHT11 的传输时序。DHT11 的数据发送流程如图 39.1.3 所示：

图 39.1.3 DHT11 数据发送流程

首先主机发送开始信号，即：拉低数据线，保持 t1（至少 18ms）时间，然后拉高数据线 t2

（20~40us）时间，然后读取 DHT11 的响应，正常的话，DHT11 会拉低数据线，保持 t3（40~50us）

时间，作为响应信号，然后 DHT11 拉高数据线，保持 t4（40~50us）时间后，开始输出数据。

DHT11 输出数字‘0’的时序如图 39.1.4 所示：

图 39.1.4 DHT11 数字‘0’时序

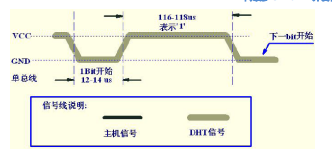

DHT11 输出数字‘1’的时序如图 39.1.5 所示：

图 39.1.5 DHT11 数字‘1’时序

通过以上了解，我们就可以通过 STM32F767 来实现对 DHT11 的读取了。DHT11 的介绍就

到这里，更详细的介绍，请参考 DHT11 的数据手册。

39.2 硬件设计

由于开发板上标准配置是没有 DHT11 这个传感器的，只有接口，所以要做本章的实验，

大家必须找一个 DHT11 插在预留的 DHT11 接口上。

本章实验功能简介：开机的时候先检测是否有 DHT11 存在，如果没有，则提示错误。只

有在检测到 DHT11 之后才开始读取温湿度值，并显示在 LCD 上，如果发现了 DHT11，则程

序每隔 100ms 左右读取一次数据，并把温湿度显示在 LCD 上。同样我们也是用 DS0 来指示程

序正在运行。

所要用到的硬件资源如下：

1） 指示灯 DS0

2） LCD 模块

3） PCF8574T

4） DHT11 温湿度传感器

这些我们都已经介绍过了，DHT11 和 DS18B20 的接口是共用一个的，同样，在读取 DHT11

的时候，需要先对 PCF8574T 进行一次读取操作，以释放 IIC_INT 引脚（详见上一章节介绍） 。

DHT11 有 4 引脚，需要把 U10 的 4 个接口都用上，将 DHT11 传感器插入到这个上面就可以通

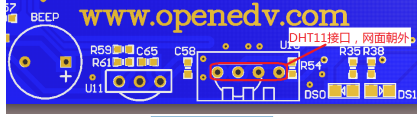

过 STM32F767 来读取温湿度值了。连接示意图如图 39.2.1 所示：

图 39.2.1 DHT11 连接示意图

这里要注意，将 DHT11 贴有字的一面朝内，而有很多孔的一面(网面)朝外，然后然后插入

如图所示的四个孔内就可以了。

39.3 软件设计

打开 DHT11 数字温湿度传感器实验工程可以发现，我们在工程中添加了 dht11.c 文件和

dht11.h 文件，所有 DHT11 相关的驱动代码和定义都在这两个文件中。

打开 dht11.c 代码如下：

//复位 DHT11

void DHT11_Rst(void)

{

DHT11_IO_OUT();

//设置为输出

DHT11_DQ_OUT(0); //拉低 DQ

delay_ms(20);

//拉低至少 18ms

DHT11_DQ_OUT(1); //DQ=1

delay_us(30);

//主机拉高 20~40us

}

//等待 DHT11 的回应

//返回 1:未检测到 DHT11 的存在

//返回 0:存在

u8 DHT11_Check(void)

{

u8 retry=0;

DHT11_IO_IN(); //设置为输出

while (DHT11_DQ_IN&&retry<100)//DHT11 会拉低 40~80us

{

retry++;

delay_us(1);

};

if(retry>=100)return 1;

else retry=0;

while (!DHT11_DQ_IN&&retry<100)//DHT11 拉低后会再次拉高 40~80us

{

retry++;

delay_us(1);

};

if(retry>=100)return 1;

return 0;

}

//从 DHT11 读取一个位

//返回值：1/0

u8 DHT11_Read_Bit(void)

{

u8 retry=0;

while(DHT11_DQ_IN&&retry<100)//等待变为低电平

{

retry++;

delay_us(1);

}

retry=0;

while(!DHT11_DQ_IN&&retry<100)//等待变高电平

{

retry++;

delay_us(1);

}

delay_us(40);//等待 40us

if(DHT11_DQ_IN)return 1;

else return 0;

}

//从 DHT11 读取一个字节

//返回值：读到的数据

u8 DHT11_Read_Byte(void)

{

u8 i,dat;

dat=0;

for (i=0;i<8;i++)

{

dat<<=1;

dat|=DHT11_Read_Bit();

}

return dat;

}

//从 DHT11 读取一次数据

//temp:温度值(范围:0~50°)

//humi:湿度值(范围:20%~90%)

//返回值：0,正常;1,读取失败

u8 DHT11_Read_Data(u8 *temp,u8 *humi)

{

u8 buf[5];

u8 i;

DHT11_Rst();

if(DHT11_Check()==0)

{

for(i=0;i<5;i++)//读取 40 位数据

{

buf[i]=DHT11_Read_Byte();

}

if((buf[0]+buf[1]+buf[2]+buf[3])==buf[4])

{

*humi=buf[0];

*temp=buf[2];

}

}else return 1;

return 0;

}

//初始化 DHT11 的 IO 口 DQ 同时检测 DHT11 的存在

//返回 1:不存在

//返回 0:存在

u8 DHT11_Init(void)

{

GPIO_InitTypeDef GPIO_Initure;

__HAL_RCC_GPIOB_CLK_ENABLE();

//开启 GPIOB 时钟

GPIO_Initure.Pin=GPIO_PIN_12; //PB12

GPIO_Initure.Mode=GPIO_MODE_OUTPUT_PP; //推挽输出

GPIO_Initure.Pull=GPIO_PULLUP; //上拉

GPIO_Initure.Speed=GPIO_SPEED_HIGH; //高速

HAL_GPIO_Init(GPIOB,&GPIO_Initure); //初始化

DHT11_Rst();

return DHT11_Check();

}

该部分代码就是根据我们前面介绍的单总线操作时序来读取 DHT11 的温湿度值的，DHT11

的温湿度值通过 DHT11_Read_Data 函数读取，如果返回 0，则说明读取成功，返回 1，则说明

读取失败。同样我们打开 dht11.h 可以看到，头文件中主要是一些端口配置以及函数申明，代码

比较简单。 接下来我们打开 main.c，该文件代码如下：

int main(void)

{

u8 t=0;

u8 temperature;

u8 humidity;

Cache_Enable();

//打开 L1-Cache

HAL_Init();

//初始化 HAL 库

Stm32_Clock_Init(432,25,2,9); //设置时钟,216Mhz

delay_init(180);

//初始化延时函数

uart_init(115200);

//初始化 USART

usmart_dev.init(90);

//初始化 USMART

LED_Init();

//初始化 LED

KEY_Init();

//初始化按键

SDRAM_Init();

//初始化 SDRAM

LCD_Init();

//初始化 LCD

PCF8574_Init();

//初始化 PCF8574

POINT_COLOR=RED;

LCD_ShowString(30,50,200,16,16,"Apollo STM32F4/F7");

LCD_ShowString(30,70,200,16,16,"DHT11 TEST");

LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK");

LCD_ShowString(30,110,200,16,16,"2016/1/16");

PCF8574_ReadBit(BEEP_IO); //由于 DHT11 和 PCF8574 的中断引脚共用一个 IO，

//所以在初始化 DHT11 之前要先读取一次 PCF8574 的任意一个 IO，

//使其释放掉中断引脚所占用的 IO(PB12 引脚),否则初始化 DS18B20 会出问题

while(DHT11_Init())

//DHT11 初始化

{

LCD_ShowString(30,130,200,16,16,"DHT11 Error");

delay_ms(200);

LCD_Fill(30,130,239,130+16,WHITE);

delay_ms(200);

}

LCD_ShowString(30,130,200,16,16,"DHT11 OK");

POINT_COLOR=BLUE;//设置字体为蓝色

LCD_ShowString(30,150,200,16,16,"Temp: C");

LCD_ShowString(30,170,200,16,16,"Humi: %");

while(1)

{

if(t%10==0)//每 100ms 读取一次

{

PCF8574_ReadBit(BEEP_IO); //读取一次 PCF8574 的任意一个 IO，

//使其释放掉 PB12 引脚，否则读取 DHT11 可能会出问题

DHT11_Read_Data(&temperature,&humidity);

//读取温湿度值

LCD_ShowNum(30+40,150,temperature,2,16);

//显示温度

LCD_ShowNum(30+40,170,humidity,2,16);

//显示湿度

}

delay_ms(10);

t++;

if(t==20)

{

t=0;

LED0_Toggle;

}

}

}

主函数比较简单，进行一系列初始化后，如果 DHT11 初始化成功，那么每隔 100ms 读取

一次转换数据并显示在液晶上。至此，我们本章的软件设计就结束了。

39.4 下载验证

在代码编译成功之后，我们通过下载代码到 ALIENTEK 阿波罗 STM32 开发板上，可以看

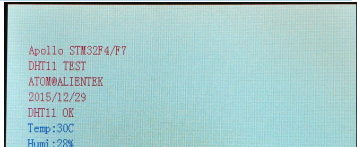

到 LCD 显示开始显示当前的温度值（假定 DHT11 已经接上去了），如图 39.4.1 所示：

图 39.4.1 DHT11 实验效果图

至此，本章实验结束。大家可以将本章通过 DHT11 读取到的温度值，和前一章的通过

DS18B20 读取到的温度值对比一下，看看哪个更准确？
