上海羊羽卓进出口贸易有限公司电子仿真：51单片机实现LED灯闪烁
昨天看到一篇关于今日头条CEO张一鸣的访谈，其中谈到他的大学专业，张总最开始也是学电子的，但由于不能广泛的接触电子产品，更不能进行开创性实验，因而最终转学软件。喜欢电子小伙伴的确实面临着一个这样的困境，不能很好的把自己想法以实物的方式展现出来。除了购买电子元器件之外，不知道你们都是怎么解决这个问题的？
电子仿真软件：Proteus
笔者认为对于没有条件的小伙伴，最好的办法是用电子仿真软件来模拟实验。需要软件的小伙伴可以私信笔者“Proteus”来获取 ，里面不仅有官方正版的软件、安装教程、汉化补丁、还有关于此软件的详细使用教程，如下图所示。至于Proteus到底是一个可以干什么的软件，现在不做解释，请往下看实验现象。
物料清单
笔者所选的是一个最基础、简单的单片机例子，需要的电子元器件自然不多，总共6种，清单如下
单片机89C51一个
电容3个
电阻两个
12M晶振一个
黄色LED灯一个
原理图
电路原理图如下，除了LED灯之外，其余的组成了单片机的最小系统，分别为晶振电路和复位电路，这个不需要我们去深究，因为它是单片机官方提前设计好的。LED灯的阳极接电源，当我们单片机P1.0输出高电平的时候，因为LED之间没有压差，所以此时LED灯是熄灭的；只有当P1.0输出低电平的时候，LED灯才可以被点亮。
程序
#include <reg52.h> //头文件
//Author:爱上半导体
//Date:2018年4月2日
#define uchar unsigned char //宏定义
#define uint unsigned int //宏定义
sbit LED = P1^0; //把P1.0赋值给LED
void main()
{
while(1)
{
LED = ~LED； //LED取反
DelayMS(150); //延时
}
}
程序烧录
程序是用Keil编写的，完成之后需要生成hex格式的文件，然后打开Proteus，双击单片机，之后出现如下界面，然后点击Program File后面的文件夹，选择我们刚才生成的hex文件，至此大功告成。
实验现象
实验现象如下视频所示，LED灯以3.3Hz的频率闪烁。
视频加载中...
源文件
为了让小伙伴们更好的学到电子知识，关于此次实验的电路图仿真源文件和程序源文件，笔者已经给大家打包，需要的私信“LED”便可获取。
如果不想用软件仿真，也可以购买51单片机开发板，这时候可能又要说我加广告了，笔者通过比较全网的单片机，最后选出了一款“普众科技”的51单片机开发板，在同等价位上，这款开发板的外设最多，之所以如此廉价，并不是它的质量不行，而是因为他家的单片机出货量最大，只有这样才能压缩成本，把价格压下去！有兴趣需要的小伙伴可以考虑一下。
#pgc-card .pgc-card-href { text-decoration: none; outline: none; display: block; width: 100%; height: 100%; } #pgc-card .pgc-card-href:hover { text-decoration: none; } /*pc 样式*/ .pgc-card { box-sizing: border-box; height: 164px; border: 1px solid #e8e8e8; position: relative; padding: 20px 94px 12px 180px; overflow: hidden; } .pgc-card::after { content: " "; display: block; border-left: 1px solid #e8e8e8; height: 120px; position: absolute; right: 76px; top: 20px; } .pgc-cover { position: absolute; width: 162px; height: 162px; top: 0; left: 0; background-size: cover; } .pgc-content { overflow: hidden; position: relative; top: 50%; -webkit-transform: translateY(-50%); transform: translateY(-50%); } .pgc-content-title { font-size: 18px; color: #222; line-height: 1; font-weight: bold; overflow: hidden; text-overflow: ellipsis; white-space: nowrap; } .pgc-content-desc { font-size: 14px; color: #444; overflow: hidden; text-overflow: ellipsis; padding-top: 9px; overflow: hidden; line-height: 1.2em; display: -webkit-inline-box; -webkit-line-clamp: 2; -webkit-box-orient: vertical; } .pgc-content-price { font-size: 22px; color: #f85959; padding-top: 18px; line-height: 1em; } .pgc-card-buy { width: 75px; position: absolute; right: 0; top: 50px; color: #406599; font-size: 14px; text-align: center; } .pgc-buy-text { padding-top: 10px; } .pgc-icon-buy { height: 23px; width: 20px; display: inline-block; background: url(https://lf3-cdn-tos.bytescm.com/obj/cdn-static-resource/pgc/v2/pgc_tpl/static/image/commodity_buy_f2b4d1a.png); } 普中科技 51单片机开发板 51单片机学习板 AVR ARM STM32 实验板 ￥121 购买51单片机学习10-LED灯闪烁
前面把学习单片机要用的软件，简单的提及了下，从这篇开始学习51单片机简单例子，并通过proteus软件来仿真验证结果。最简单的例子51单片机驱动一个LED，虽然例子简单，但是包括了很多知识点，比如头文件，宏定义，位定义，带参数函数，LED灯驱动电路的限流电阻的选择等等。

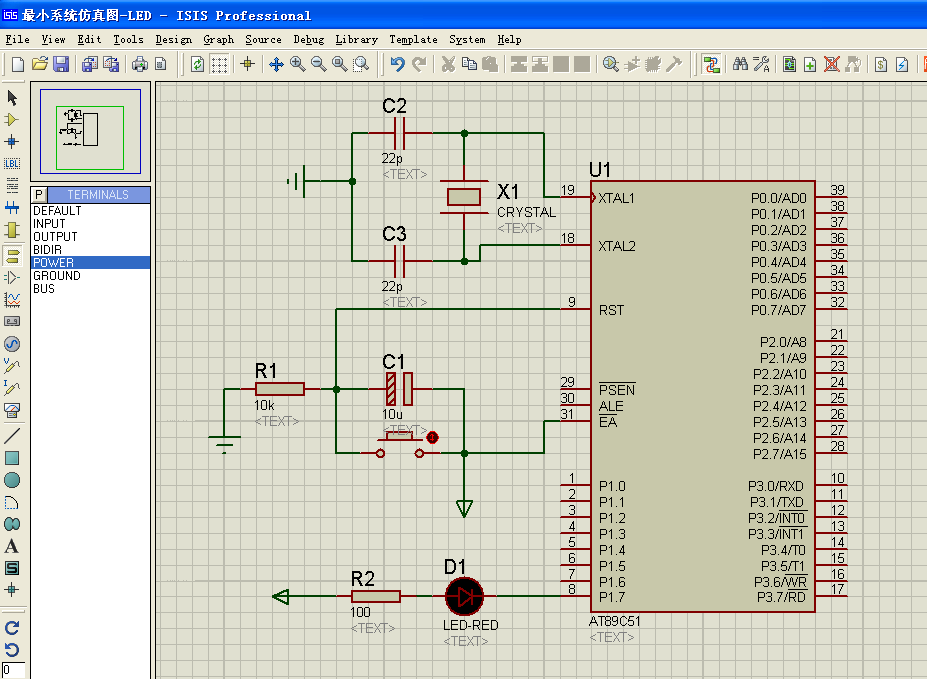

仿真图如下：
程序代码如下
源程序

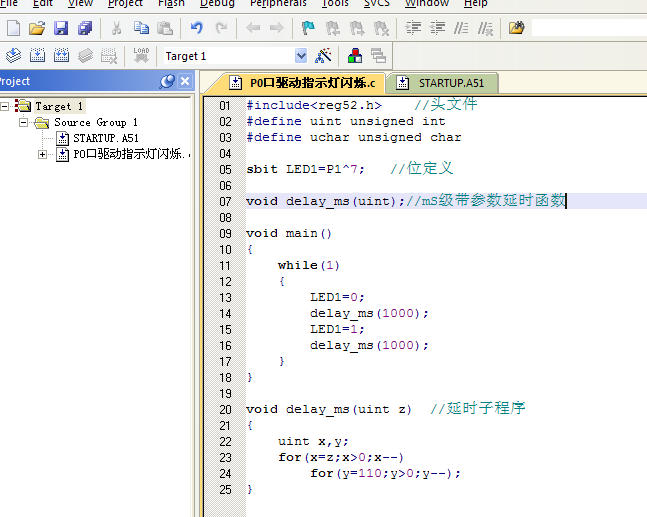

#include<reg52.h> //头文件
#define uint unsigned int
#define uchar unsigned char
sbit LED1=P1^7; //位定义
void delay_ms(uint);//mS级带参数延时函数
void main()
{
while(1)
{
LED1=0;
delay_ms(1000);
LED1=1;
delay_ms(1000);
}
}
void delay_ms(uint z) //延时子程序
{
uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
仿真结果如下：
单片机加载keil4编译生产的Hex文件后，点击开始运行，LED灯按照间隔1秒的时间开始闪烁
本篇小结：
1.软件部分-头文件，宏定义，位定义，带参数函数。
2.硬件部分-LED灯限流电阻的选取方法
LED灯根据不同的颜色，压降不同。假定LED的压降电压为1.7V,正常工作的电流为5mA--20mA，那就可以很简单的算出R=(5V-1.7V)/(5mA--20mA) 是一个范围值，然后在范围能选取一个常用的电阻值即可。
