51单片机晶振与复位常用典型电路

1.内部振荡典型电路。

理论上来说，振荡频率越高表示单片机运行速度越快，但同时对存储器的速度和印刷电路板的要求也就越高。如同木桶原理。同时单片机性能的好坏，不仅与CPU运算速度有关，而且与存储器的速度、外设速度等都有很大关系。因此一般选用6~12MHZ。并联谐振电路对电容的值没有严格要求，但会影响振荡器的稳定、振荡器频率高低、起振快速性等。所以一般C1、C2选值20~100pF，在60~70pF时振荡器有较高的频率稳定性。陶瓷封装电容可以进一步提高温度稳定性。

内部振荡典型电路

2.上电复位与按键复位典型电路。

（摘自百度知道的解答）51单片机是高电平复位，所以先看给单片机加5V电源（上电）启动时的情况：这时电容充电相当于短路（电容特性：通交流，隔直流，上电瞬间相当于交流），你可以认为RST上的电压就是VCC，这是单片机就是复位状态。随着时间推移电容两端电压升高，即造成RST上的电压降低，当低至阈值电压时，即完成复位过程。

如果按下SW（按键复位中的帽子按键），的确就是按钮把C短路了，这时电容放电，两端电压都是VCC，即RST引脚电压为VCC，如果超过规定的复位时间，单片机就复位了。当按钮弹起后，RST引脚的电压为0，单片机处于运行状态。

51单片机复位要求是：RST上加高电平时间大于2个机器周期，你用的12MHz晶振，所以一个机器周期就是1us，要复位就加2us的高电平即可。

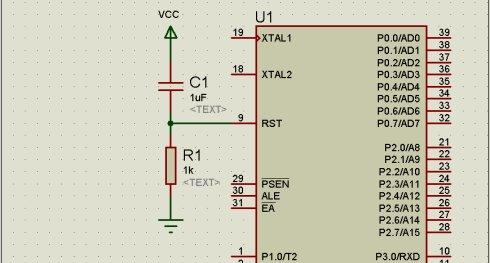

图中的RC常数是51K×1uF=51ms（这是百度的配图计算，能够推算R和C的取值，取值仅供参考，以元件常见值为佳），即51毫秒，这个常数足够大了。
