单片机初学者轻松入门之（十九）：8乘8点阵显示汉字

字模提取软件

1、打开软件，单击选择 "参数设置"

2、单击"文字输入区字体选择"

设置完成单击"确定"

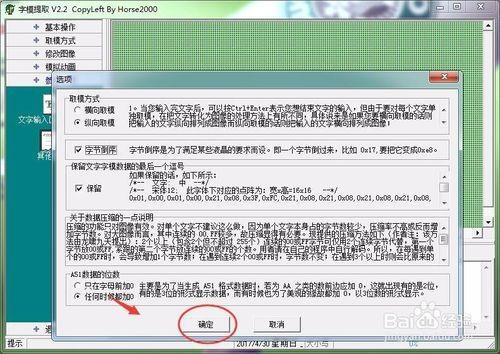

3、单击"其它选项"

如果是点阵显示，则选择"横向取模"，字节倒序；

如果是12864显示，则选择"纵向取模"，字节倒序。

4、 在文字输入区输入要取模的文字，按下Ctrl+Enter结束文字输入

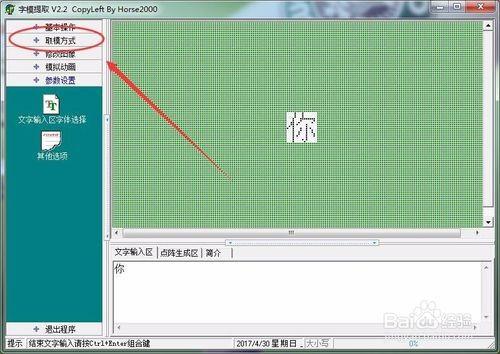

5、单击"取模方式"

双击"C51格式"进行字模生成

如下图所示在点阵生成区生成了字库代码

1、 电路图

2、 程序设计

#include<reg51.h>

#include<intrins.h>

unsigned char code a[]={0x10,0x10,0xFF,0x10,0x28,0x44,0x82,0x01};

void delay(unsigned int m)

{

unsigned char i;

while(m--)

for(i=0;i<120;i++);

}

void main()

{

unsigned char m,k=0;

m=0xfe;

while(1)

{

P0=m; //行0有效

m=_crol_(m,1);

P2=a[k++]; //列1有效

if(k==8)k=0;

delay(1);

}

}

3、下载程序并设计

实验分享——单片机控制LED点阵实验

一、设计目的

设计一个单片机控制的LED点阵显示系统，基本要求为：LED点阵能够“心型”图形。然后在此基础上，可以自行增加功能，例如但不限于：交替显示“心型”一个自定义图形。（自定义图形可选但不限于下列图形：Δ、▲、△、◆、◇、★、☆、♀、♂等）。所谓交替显示是指点阵中依次显示A、B、C三种文字或图形（每个图形点亮若干时间）并循环往复。

二、设计任务及要求

1.学习课程资料中附上的“普中51单片机开发攻略--A5(V5.5).pdf” 其中的第16 章LED 点阵实验。

2.学习完该内容后，设计一个单片机控制的LED点阵显示系统，基本要求为：LED点阵能够“心型”图形。然后在此基础上，同学们可以自行增加功能，例如但不限于：交替显示“心型”一个自定义图形。（自定义图形可选但不限于下列图形：Δ、▲、△、◆、◇、★、☆、♀、♂等）。所谓交替显示是指点阵中依次显示A、B、C三种文字或图形（每个图形点亮若干时间）并循环往复。

3.使用单片机开发板可能需要用到的知识及软件：

详见“普中51单片机开发攻略--A5(V5.5).pdf” --2.2 开发板使用方法（18到25页内容）

三、方案设计

首先将符号进行字模提取，并且编写程序，将单片机的2口和3口作为输出口，分别接入LED点阵的上下两排引脚。使用扫描的方式，使LED点阵可以正常的显示。进一步设计，增加延时函数，使得在一个图形显示完后，能够紧接着显示另一个图像，并循环往复，最终完成设计。

（一）前期准备

心形点阵图




（二）软件设计

#include<reg52.h>

char code hang0[]={0x18,0x24,0x42,0x84,0x84,0x42,0x24,0x18};

char code hang1[]={0x18,0x24,0x42,0x81,0x81,0x42,0x24,0x18};

char code hang2[]={0x18,0x3C,0x7E,0xFF,0xFF,0x7E,0x3C,0x18};

char code lie1[]={0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F};

char code lie0[]={0x7F,0xBF,0xDF,0xEF,0xF7,0xFB,0xFD,0xFE};

int i;

int num;

int m;

int n;

int c;

void delay(int a)

{

while(a--);

}

void main(){

int t;

t=6;

n=0;

while(1){

n++;

c=n%2;

for(i=0;i<1500;i++){

if(i<500)

{

for(num=0;num<8;num++){

if(c==0){

P1=lie0[num];

}else{

P3=lie0[num];

}

P2=hang0[num];

delay(t);

}

}

if(i>=500&&i<1000)

{

for(num=0;num<8;num++){

if(c==0){

P1=lie0[num];

}else{

P3=lie0[num];

}

P2=hang1[num];

delay(t);

}

}

if(i>=1000)

{

for(num=0;num<8;num++){

if(c==0){

P1=lie0[num];

}else{

P3=lie0[num];

}

P2=hang2[num];

delay(t);

}

}

}

}

}

四、调试及结果

实物图1

实物图2

五、设计总结

单片机控制LED点阵的实验设计总结如下：

1. 材料准备：准备LED点阵、单片机开发板（如Arduino、Raspberry Pi等）、面包板、导线等。

2. 连接电路：将LED点阵与单片机开发板连接起来，确保正确的极性和接线。通常需要使用导线和电阻来连接。

3. 编程：编写控制LED点阵的程序，包括控制LED灯的亮灭、行列扫描和显示图案等功能。具体的编程语言和代码逻辑根据使用的单片机和开发板而有所不同。

4. 上传程序：将编写的程序上传到单片机开发板上。

5. 测试：开启单片机开发板，观察LED点阵是否按照预期的方式显示。可以测试不同的图案、动画或文字，并确保LED点阵能够正确显示。

6. 调整和改进：根据测试结果进行调整和改进，确保LED点阵能够准确显示设计好的图案。

总的来说，单片机控制LED点阵的实验设计需要包括硬件连接和软件编程，通过这个实验可以更好地理解单片机控制外围设备的原理，并且锻炼了编程能力和电路连接能力。
