单片机语音播报怎么做？语音模块原理及程序编写思路

我最欢就是做带语音播报的产品，写程序的过程太枯燥了。

有些产品一开发就是几个月，整个过程都跟冷冰冰的LED、蜂鸣器、按键、LCD屏打交道难免有些寂寞。

加上语音就不同了，录制好一个好听的妹子声音，不但可以提升整个产品的逼格，自己也满满的成就感。

今天就来聊聊带语音的产品怎么做。

实际产品中，用单片机播放语音方案有很多种，唯一没有开发板那种，因为成本各方面都不满足产品需求。

另外就是加一个语音芯片，如果利润高的产品会优先使用这种，一个几块钱还能接受。

还有就做软解码的，就是把语音文件解码成喇叭能够识别的PWM和DAC数据，这种技术难度最大，对工程师编程水平是一个考验。

虽然难度大，但是成本低，不需要额外增加语音芯片，老板的最爱，反正工程师掉点头发对公司又没影响。

软解码大概在6,7年前做电子狗的时候玩过一次，大概原理就是把语音文件合并成bin文件，烧录到外置的flash里面，做好每条语音的地址映射。

用单片机读取Flash的数据并解码，然后转换成PWM或者DAC经过功放输出到喇叭。

这种一般要有个写上位机的配合，以前市面上没有在把语音文件合并成bin文件的工具，现在好像有了。

时间相隔太久，很多细节记不清楚了，后续如果还能找到资料再跟大家分享。

今天无际单片机编程给大家讲后面我做过的一种方法：用语音芯片 。

这是语音芯片的一些介绍：

我们需要关注的就是，这个芯片对语音长度的支持分别有55s、25s、85s，如果产品语音少还是挺合适的。

这种芯片如果语音少的直接用芯片内部的Flash，如果语音多了就需要外挂一个Flash来存储语音数据。

一般每个产品的语音都是不一样的，那怎么把我们想要的语音通过这个语音芯片播放出来呢？

想实现这个功能要经过以下几个步骤：

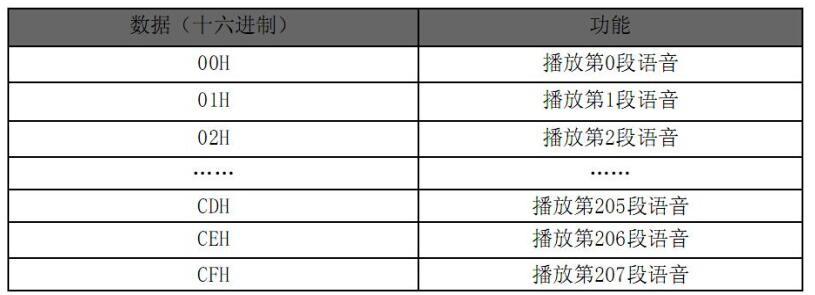

通过软件把语音文案转成mp3格式语音文件，类似的软件有很多，比如说科大讯飞。把语音文件提供给芯片方，让他们帮你定制。拿到样品后就是焊接到自己板子上，然后根据芯片规格书写控制时序程序，每条语音都对应了一个地址，只要把地址数据写入芯片，芯片就会自动播放指定语音。

整个过程是不是非常简单？

除了播放语音功能以外，还有一些附加功能，比如说静音，音量调节、循环播放等等。

下面来看下芯片的引脚定义

一般使用3根线来跟单片机通讯。

PA0/SDA： 数据线

PA1/SCL： 时钟线

PA2： 忙碌线，当有语音播报的时候，该引脚为低电平。

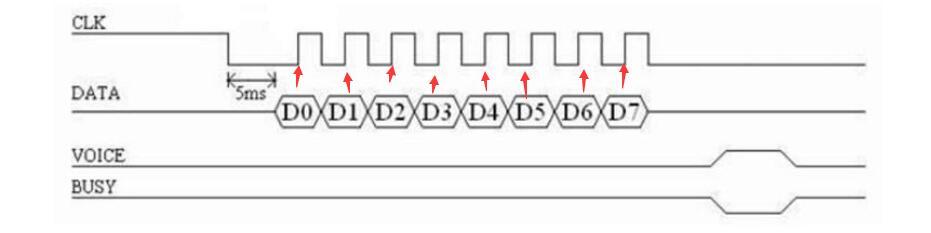

芯片的控制时序如下：

不难发现，数据开始之前SCL需要先产生5ms的低电平同步头，然后数据在SCL线的上升沿被读取，一共读取8位，也就是1个字节。

如果你不会写这个时序也没关系，芯片原厂都有提供例程。

单片机如何控制语音芯片实现语音播放？

语音芯片 程序写在单片机中，调用语音芯片进行记录，录音成功后，语音芯片会将录音的地址返回给您，您可以使用变量来存储声音。当然，你也可以写一个程序来实时播放这个地址的声音，前提是你想听的时候。说了那么多，单片机如何控制语音芯片实现语音播放？其实方法很简单：

单片机如何控制语音芯片实现语音播放

一、并行操控形式 语音芯片提供按键接口，单片机的输入输出端口可以控制语音芯片的按键接口进行录音、播放、擦除、前、后等操作。还有一种语音微控制器。通过显影板或刻录机写下语音内容后，单片机控制其按键接口进行单段广播、循环广播、暂停、停止等操作。 二、串行操控形式 单片机将语音段信息的地址码发送到语音芯片的串行接口，语音芯片收到信息后进行声音播放。串行通信方式有多种，包括类SPI三线通信、双线通信和单线通信。在这种方法下，语音芯片只能是SLAVE机器设备。一般来说，他们只能接受广播指令，代表N588D系列和许多其他类型。基本上，市场上的语音芯片都提供串行通信方法。
