实例分析电子元器件：有源蜂鸣器与无源蜂鸣器

我们先来看一幅图片，该图片中有a,b两种蜂鸣器，你知道这两种蜂鸣器的区别吗？

上图中，从外观上看，这两种蜂鸣器没什么区别，但是我们仔细分辨的话，可以看到这两种蜂鸣器最明显的区别是，a蜂鸣器的底部是密封的，b蜂鸣器的底部则可以看到有电路板。如果再仔细观察的话，还可以看到：a蜂鸣器的两个管脚一高一低，b蜂鸣器的两个管脚一样高。

这是为什么呢？

谜底揭晓：a蜂鸣器是有源蜂鸣器，b蜂鸣器是无源蜂鸣器。

这里的有源和无源指的是什么呢？

这里的“源”不是指电源，而是指震荡源。也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫。而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。必须用2K~5K的方波去驱动它。有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。

下图是有源蜂鸣器的驱动电路

图中第一个图通过端口输出高电平，使蜂鸣器鸣叫，第二个图通过端口输出低电平，使蜂鸣器鸣叫。

下图是无源蜂鸣器的驱动电路

从图中我们可以看出，其实有源蜂鸣器和无源蜂鸣器的驱动电路基本一致，只不过无源蜂鸣器需要端口输出方波才能鸣叫。

下图是一种更为复杂的蜂鸣器驱动电路

有源蜂鸣器可以直接用直流电驱动，无源蜂鸣器必须用方波驱动。

用万用表测试有源蜂鸣器和无源蜂鸣器的区别。

用万用表电阻档Rxl档测试:用黑表笔接蜂鸣器 "+"引脚，红表笔在另一引脚上来回碰触，如果触发出咔、咔声的且电阻只有8Ω(或16Ω)的是无源蜂鸣器;如果能发出持续声音的，且电阻在几百欧以上的，是有源蜂鸣器。同时有源蜂鸣器直接接上额定电源(新的蜂鸣器在标签上都有注明)就可连续发声;而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声。

无源蜂鸣器 的优点是：

1、便宜

2、声音频率可控，可以做出“多来米发索拉西”的效果

3、在一些特例中，可以和LED复用一个控制口

有源蜂鸣器 的优点是：

程序控制方便，只需输出高电平或者低电平即可。

最后让我们来欣赏一下蜂鸣器的图片

蜂鸣器扫盲！无源和有源区别

蜂鸣器是经常用到的发声器件，在单片机的实验板、小孩玩具上经常见到，从发出的声音上来区分呢，有的只会发出固定频率的声音，而有的却可以发出较为明显的音调，那蜂鸣器到底有怎样的区别呢？

蜂鸣器的分类

先来看两组蜂鸣器的图片。

第一张图：

第二张图：

这两幅图都是蜂鸣器，但是存在区别，你看出来了吗？第一张图的蜂鸣器可以看到内部有电路板，而第二张图是浇封起来的。蜂鸣器从驱动方式上来分可以分为无源蜂鸣器 和有源蜂鸣器 。第一张图就是无源的，第二张图就是有源。

2. 蜂鸣器的驱动方式

无源蜂鸣器是没有正负之分的，类似于喇叭，只要在两个腿上加载不同的频率的电信号就可以实现发声，根据不同的频率所发出的声音也是不一样的。

有源蜂鸣器是有正负之分的，只需要在两个腿上加上电压信号就会发声，发出的声音音调单一、频率固定。

有源蜂鸣器比无源蜂鸣器内部多了振荡结构，所以有源蜂鸣器在价格上稍微贵一点。

3. 蜂鸣器的驱动方式

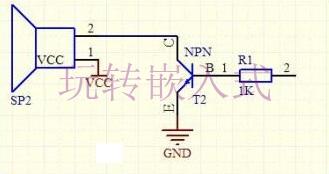

单片机通过三极管驱动蜂鸣器的电路如下所示：

如果要驱动有源蜂鸣器只需要在三极管的基极上给高电平就可以了。如果要在三极管的基极上加载不同频率的信号。信号如下图所示。

单片机只要通过定时器来定时翻转IO口就可以产生不同频率，从而控制无源蜂鸣器发出不同的声音。乐谱与频率的关系如下图所示：

本订阅号致力于单片机、ARM等嵌入式软硬件的设计经验分享，秉承“人人都是电子设计经验的分享者”的理念，成功路上不孤单，我们一起努力。公众号：micropoint8
